12寸辐条式自行车轮三维结构设计

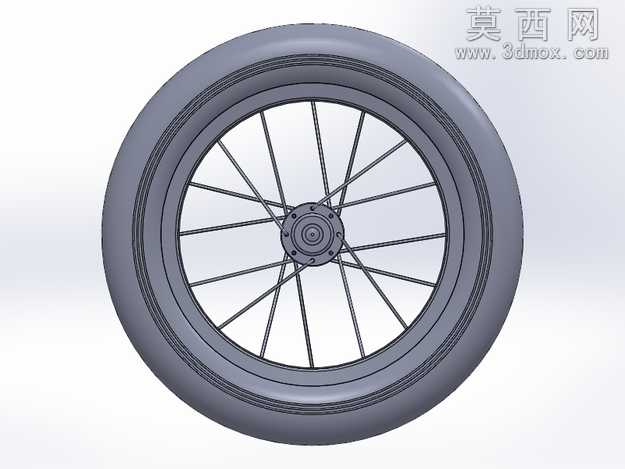

本作品为12寸规格自行车轮的三维建模成果，建模过程依托主流三维机械设计软件完成，整体遵循小尺寸代步车轮的实际工程参数进行1:1比例还原，建模全程采用参数化设计逻辑，各部件尺寸可根据实际生产需求进行快速调整适配。模型整体由外胎、轮辋、辐条、花鼓四大核心结构组成，外胎部分采用曲面建模方式还原轮胎的弧形胎面与侧边防滑纹理结构，胎体厚度按照常规充气轮胎的标准尺寸设定，曲面过渡顺滑无破面，能够直观展现轮胎的安装贴合形态。轮辋部分采用实体建模构建环形金属基体，边缘预留轮胎安装的卡槽结构，卡槽的深度与宽度均匹配12寸外胎的装配尺寸，轮辋表面做了均匀的辐条安装孔位设计，孔位排布严格遵循圆周等分原则，保证辐条安装后的受力均匀性。辐条部分采用细长杆状实体建模，每根辐条的长度、倾斜角度均经过参数校准，从花鼓位置呈放射状延伸至轮辋对应孔位，还原了真实轮组的辐条张力排布结构，辐条与轮辋、花鼓的连接位置做了装配贴合处理，无错位、穿模等建模问题。花鼓部分作为轮组的核心转动承载结构，建模时还原了中心轴孔、轴承安装位、辐条固定法兰盘的细节结构，法兰盘上的辐条固定点位与轮辋孔位一一对应，中心轴孔的尺寸符合常规小轮径自行车的轴杆装配标准。材质渲染阶段，外胎部分赋予哑光黑色橡胶材质，调整材质粗糙度参数还原橡胶轮胎的磨砂质感，轮辋、辐条、花鼓部分赋予哑光金属材质，模拟铝合金轮组的金属质感，不同部件的材质区分清晰，能够直观分辨各结构的材质属性。设计过程中充分考虑了小尺寸轮组的结构强度需求，辐条数量、排布角度均参考市面成熟12寸童车、折叠车轮组的设计方案，整体结构符合自行车轮的力学承载逻辑，既可以作为机械设计教学的参考案例，也可用于小轮径代步车的结构设计验证、产品展示渲染等场景，模型各部件为独立建模实体，支持后续的工程出图、结构仿真、装配干涉检查等后续设计流程。
