0.1英寸全行程弹簧测试探针结构

在消费电子、动力电池组、PCB板卡量产测试环节，弹簧探针是实现被测件与测试设备信号、电流连通的核心接触部件，这类接触件的结构合理性直接决定测试良率数据的准确性、测试工位的连续运行寿命，以及大电流测试场景下的接触温升表现。本次呈现的是0.100英寸规格全行程弹簧探针与配套插座的组合结构，这类规格探针广泛应用于手机主板功能测试、笔记本内置电池充放电循环测试、小型通讯模组射频信号导通测试等场景，适配测试工位的高密度阵列排布需求，单针额定载流能力可覆盖常规小信号检测到中等电流通断的测试要求。

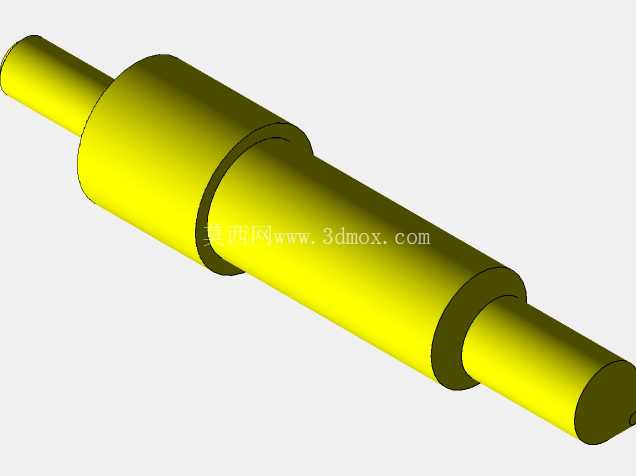

从结构设计逻辑来看，该探针采用三段式轴径布局，两端为等径细轴段，中间为大直径筒体段，筒体内部容纳复位弹簧与内部接触结构，两端细轴分别作为接触被测件的工作端、以及与插座配合的安装定位端。配套插座的安装深度经过匹配设计，探针筒体完全插入插座后，筒体顶面与插座顶面保持齐平，仅柱塞端也就是接触被测件的轴段伸出插座表面，这种设计一方面可以在高密度布针时避免相邻探针筒体之间出现干涉，另一方面齐平的安装面可以让测试治具的压板实现平整贴合，防止压合过程中出现探针偏斜、受力不均的问题。

全行程设计的核心优势在于，探针的可压缩行程覆盖了从初始接触到完全压合的全区间，在实际测试压合过程中，即使被测件表面存在轻微的平面度误差、或者治具压合行程存在小幅公差波动，探针也能通过自身的行程补偿保证接触端与被测测试点的可靠贴合，不会出现虚接、接触电阻波动过大的问题。相比推荐行程规格的探针，全行程版本对治具加工精度的容错率更高，尤其适合小批量多品种的测试场景，不需要针对每款被测件反复调整压合行程参数。

从安装边界尺寸来看，该探针筒体直径适配0.100英寸也就是2.54mm标准间距的探针座安装孔，这类孔距是PCB测试治具最通用的排布间距，可以直接兼容市面上标准的探针座安装孔位，不需要重新定制治具的孔位布局，大幅降低治具改造成本。探针两端伸出的轴段长度经过匹配计算，安装后柱塞端的初始伸出高度符合常规测试治具的压合行程要求，尾端与插座内部的接触端子可靠连接，保证信号与电流的稳定传输。筒体表面做了光滑处理，降低与插座安装孔之间的摩擦阻力，保证探针在频繁压缩回弹过程中动作顺畅，不会出现卡滞、回弹不到位的情况。

在实际应用选型过程中，这类探针需要根据测试场景的电流大小选择对应的表面镀层，小信号测试场景通常选择镀金层降低接触电阻，大电流测试场景会选择更厚的镀金层或者合金镀层提升耐磨性能与载流能力。内部弹簧的弹力参数经过匹配，既保证接触端有足够的压力刺破被测点表面的氧化层实现低阻接触，又不会因为压力过大损伤PCB焊盘或者电池极片表面。探针的同轴度公差控制在合理范围内，保证在压缩过程中接触端不会出现径向偏摆，避免接触到相邻测试点造成短路问题。

从建模实现的角度，该结构的建模重点在于三段轴径的过渡圆角处理、筒体与内部腔体的同轴度保证，以及插座安装位的配合公差设置。建模过程中需要明确探针完全压缩、自由状态两种极限位置的尺寸，验证在全行程范围内探针不会与插座、相邻部件出现干涉，同时要保证弹簧在完全压缩状态下不会出现并圈压并的问题，预留足够的弹簧压缩余量提升使用寿命。配合面的公差设置需要符合五金加工的实际工艺能力，安装孔与探针筒体的配合采用间隙配合，保证探针活动顺畅的同时不会出现过大的径向晃动。
