带网纹滚花头部手拧紧固螺钉结构设计

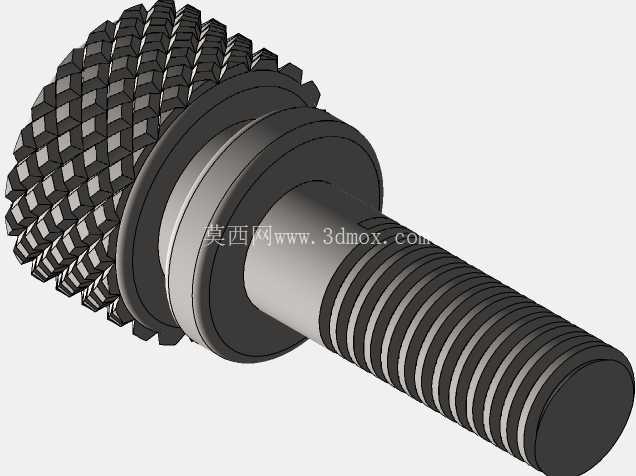

　　日常做通讯类手持设备、小型检测治具的结构装配时，经常会遇到需要频繁手动拆装、又不能借助额外工具的紧固场景，比如便携式通讯终端的侧盖快拆、测试工装的定位压块固定、小型电子设备的电池仓锁紧，这类位置如果用普通内六角或者十字槽螺丝，每次拆装都要找对应批头，现场调试或者终端用户操作时效率极低，还容易因为批头不匹配刮花螺丝槽位，反复拆装几次就出现滑牙问题，这时候滚花头手拧螺丝就是非常适配的选择。这款滚花螺钉的设计核心就是围绕无工具手动操作展开，头部采用网纹滚花结构，滚花的齿距和齿深做了适配性调整，既不会因为齿纹太浅导致手指拧动时打滑，也不会因为齿纹过于尖锐划伤操作人员的手指，滚花区域的直径比螺纹公称直径大出近两倍，拧动时手指和螺丝头部的接触摩擦力足够，正常成年男性单手就能施加足够的预紧力，满足一般轻载紧固场景的锁紧需求，不需要额外借助扳手或者螺丝刀。

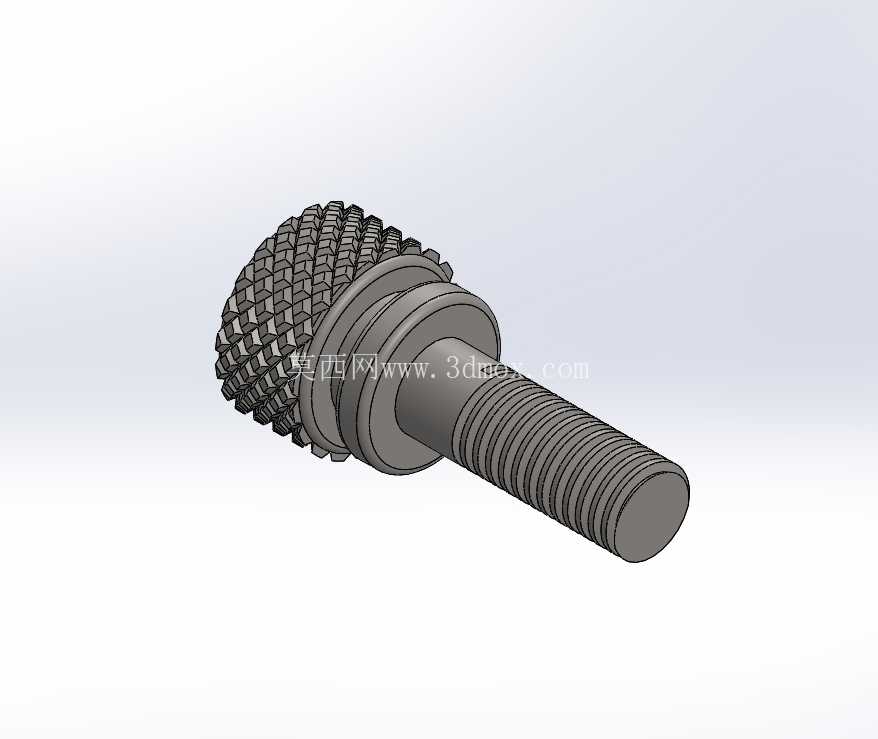

　　从结构细节来看，螺丝头部和螺纹段之间设计了一圈台阶轴颈，这个轴颈的作用有两个，一是装配时可以作为定位止口，当螺丝拧入对应螺纹孔到位后，轴颈端面会和安装件的表面贴合，避免螺丝拧入过深压伤被固定的薄壁零件，比如通讯设备的塑料外壳、薄金属屏蔽罩这类容易受压变形的零件，这个台阶能很好控制拧入深度；二是轴颈的直径和安装板上的过孔做间隙配合，装配时可以起到导向作用，不会出现螺纹歪着拧入导致的错牙、螺纹损伤问题。螺纹段采用标准普通公制粗牙螺纹，牙型角60度，通用性强，不需要单独定制配套的螺纹孔，市面上常规的对应规格丝锥就能直接加工安装孔，对于小批量设备试制来说非常友好，不需要额外准备特殊刀具。

　　螺纹末端做了45度倒角引导，拧入时可以顺利对准螺纹孔入口，即使是视线不好的盲装场景，也能快速找准孔位，不会因为螺纹端部的毛刺刮伤内螺纹牙型。从安装边界来看，这款螺丝的总长度控制在短规格区间，适合总装厚度不大的叠层零件固定，滚花头部的高度设计也充分考虑了设备外壳的凸起限制，装配完成后头部突出安装面的高度不会过高，不会影响设备的整体外观平整度，也不会在设备携带过程中勾挂其他物品。设计时还特意做了应力过渡处理，头部和轴颈衔接的位置、轴颈和螺纹段衔接的位置都做了小圆角过渡，避免热处理或者受力时出现应力集中断裂的问题，即使频繁反复拧动，也不会在台阶位置出现断裂失效。

　　在实际选型应用时，这类滚花螺丝多用于不需要很大锁紧力、但需要频繁拆装的位置，比如通讯设备的SIM卡仓盖、测试治具的快速换型压块、小型仪器的检修口盖板、电子模块的快装支架，相比普通带槽螺丝，它的操作效率能提升数倍，也避免了工具丢失导致无法拆装的问题。建模过程中，滚花部分的纹理采用阵列特征生成，保证每一处齿纹的尺寸均匀一致，螺纹部分采用真实牙型建模而不是贴图修饰，方便后续做装配干涉检查、受力仿真分析时能得到准确的结果，整个零件的所有倒角、圆角、退刀结构都按照实际机加工工艺做了还原，不会出现无法加工的不合理结构，导出的模型可以直接用于工程图生成、装配模拟，也可以作为标准件导入到整机设计的装配体中直接调用，不需要二次修改结构。
