法兰式柔性单球橡胶接头系列三维设计

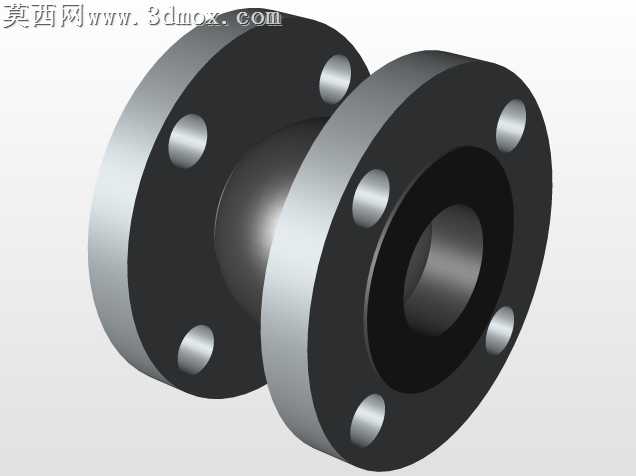

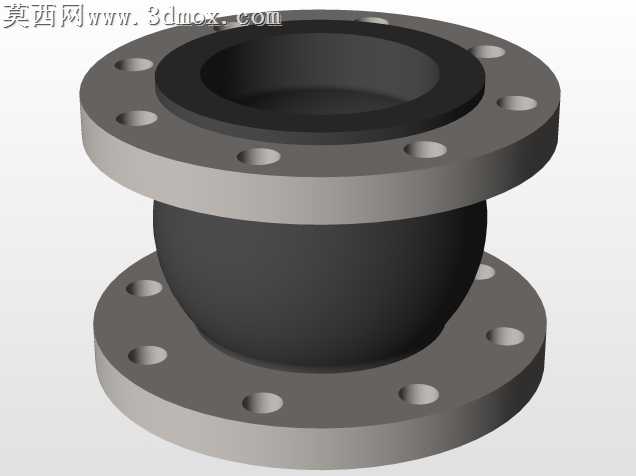

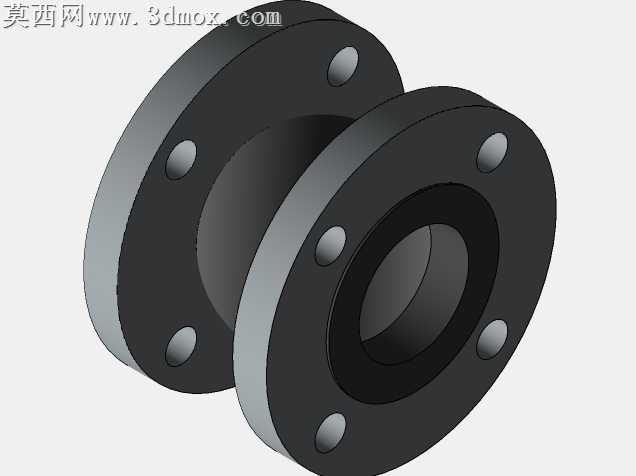

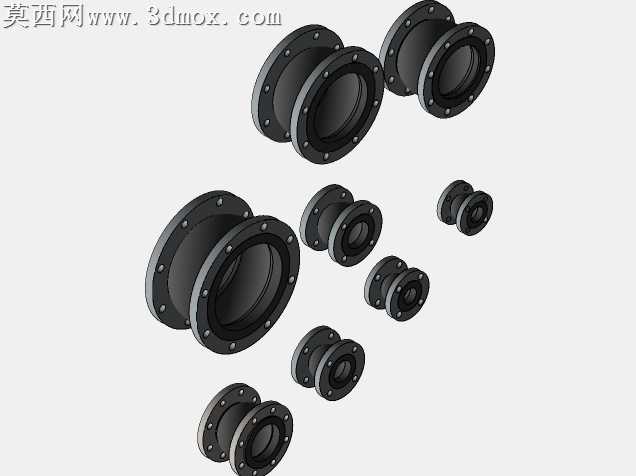

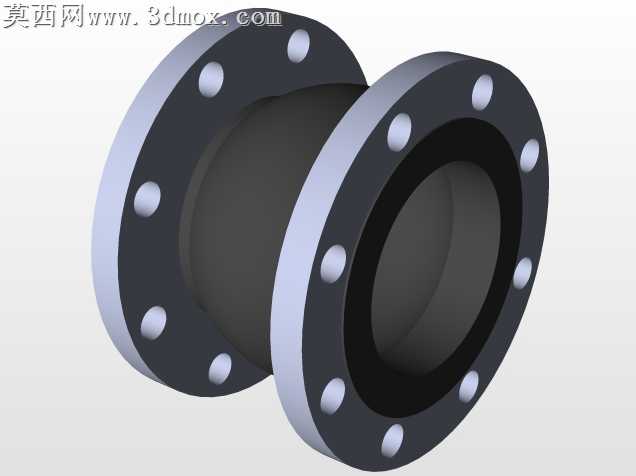

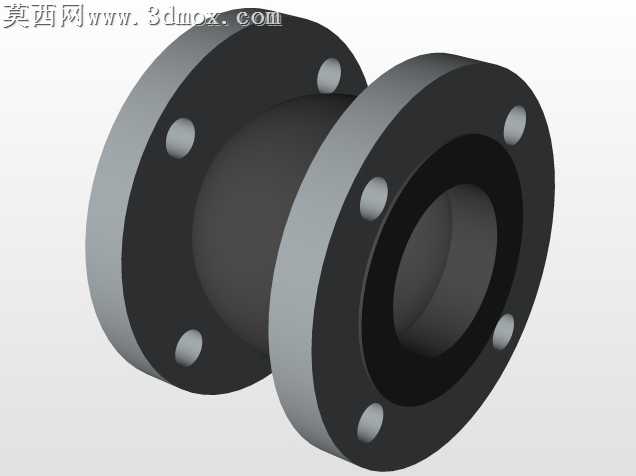

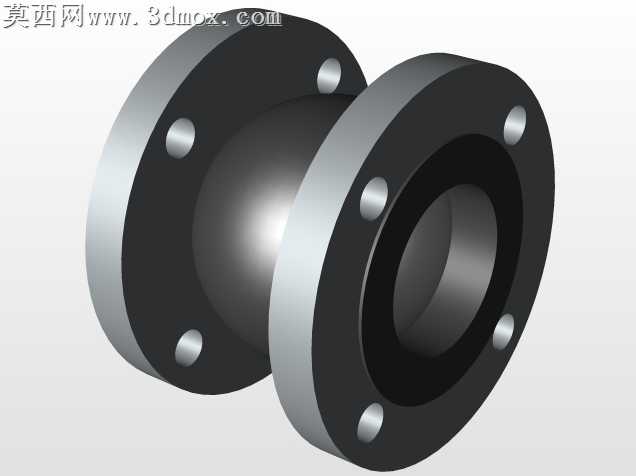

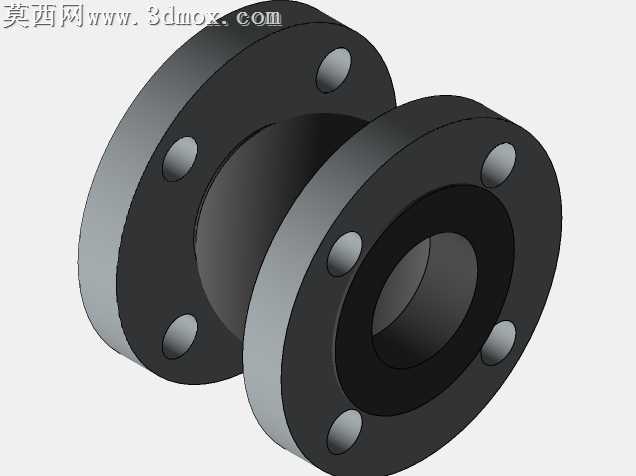

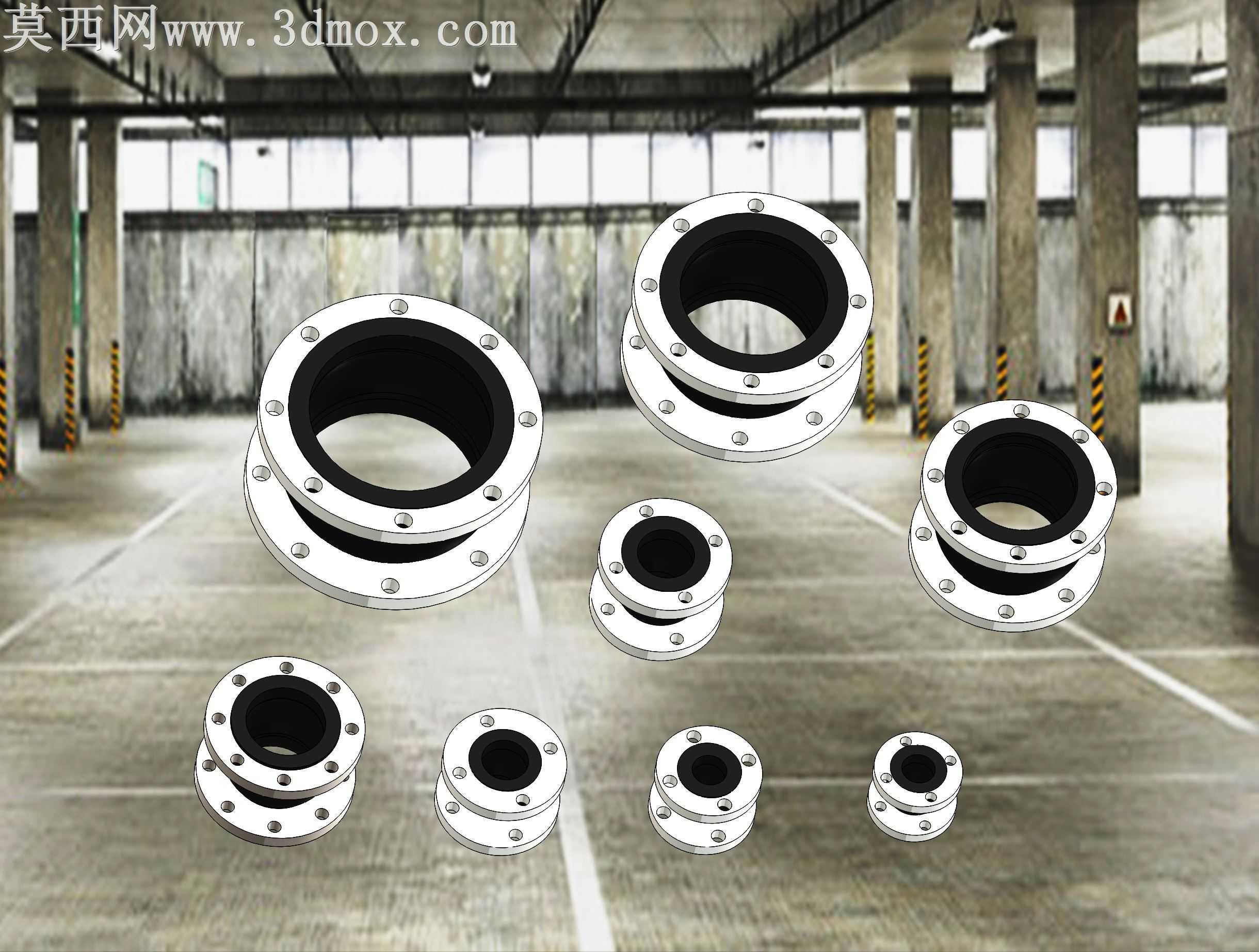

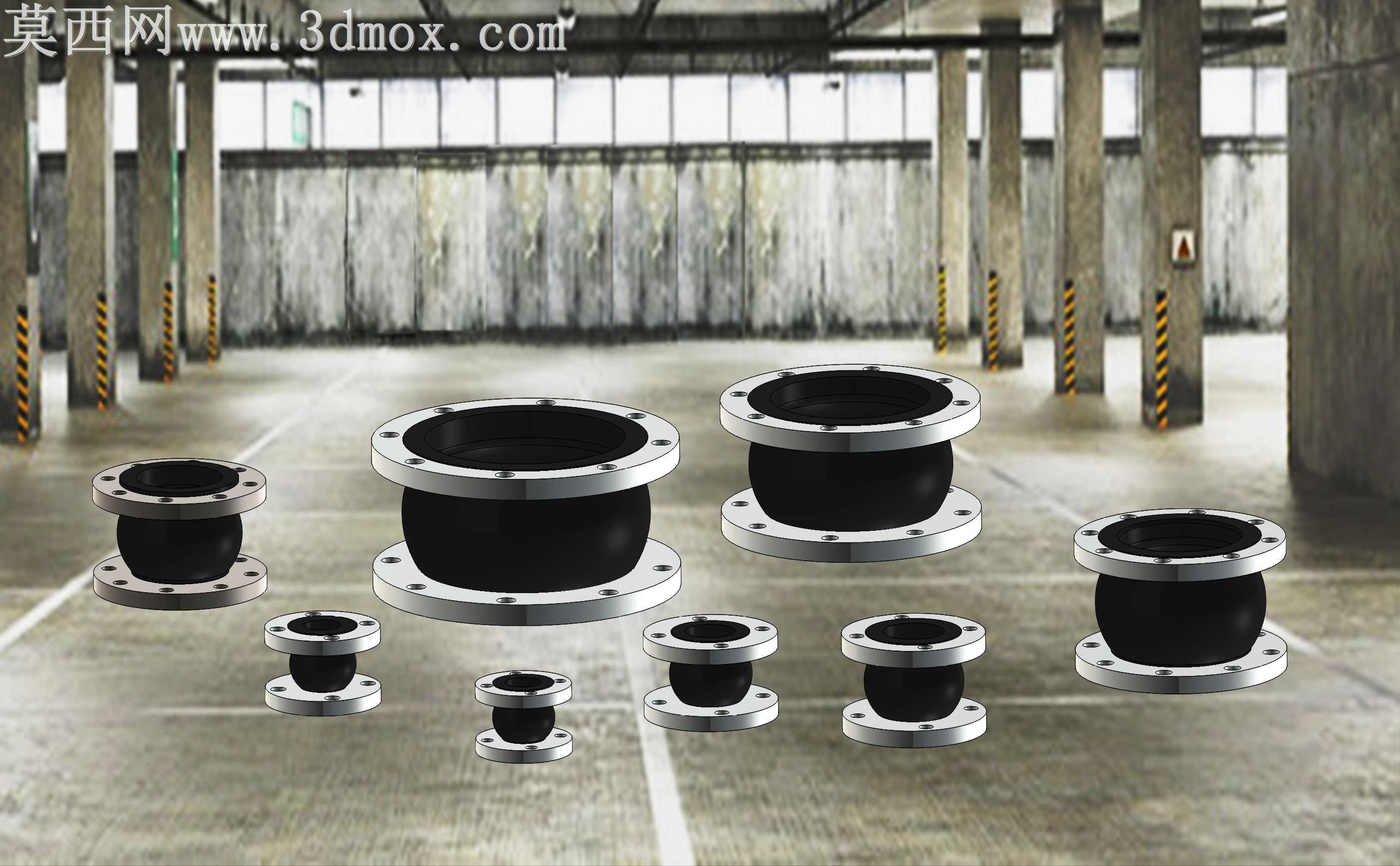

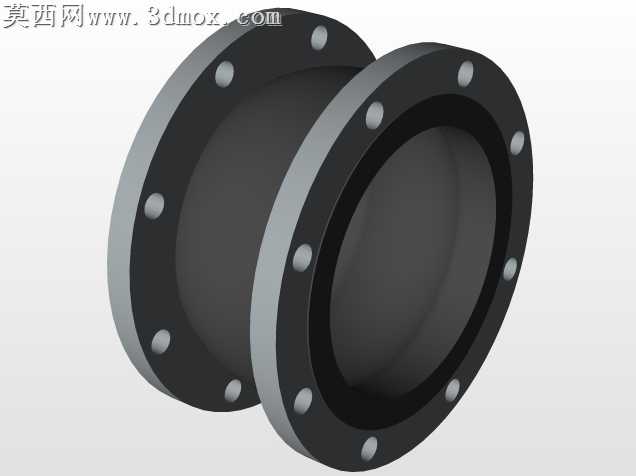

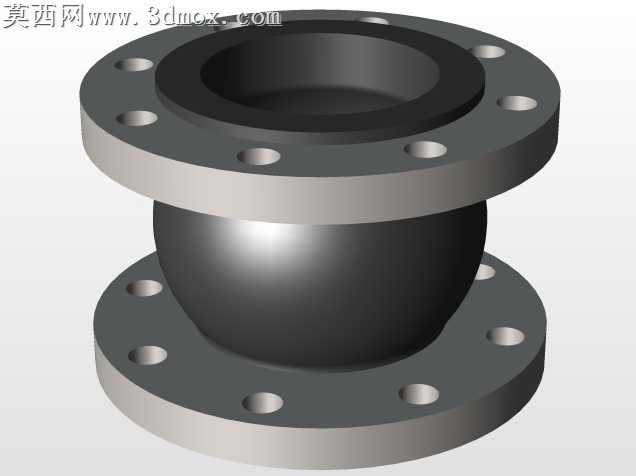

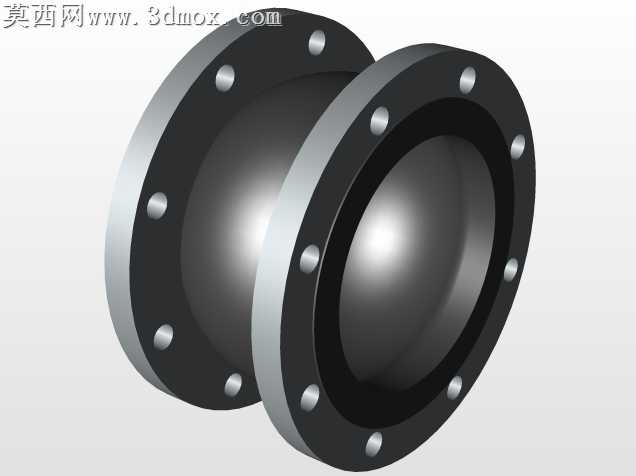

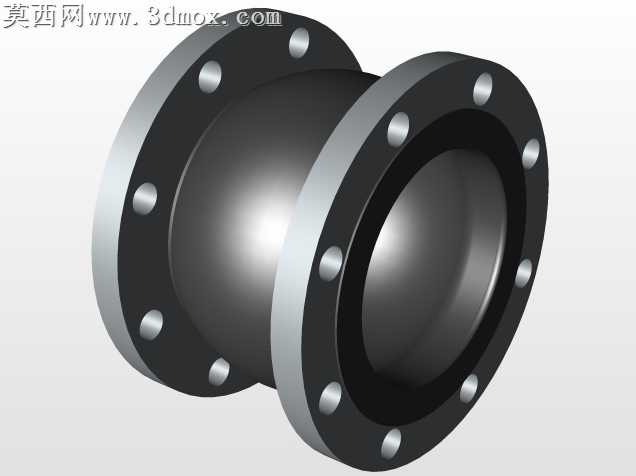

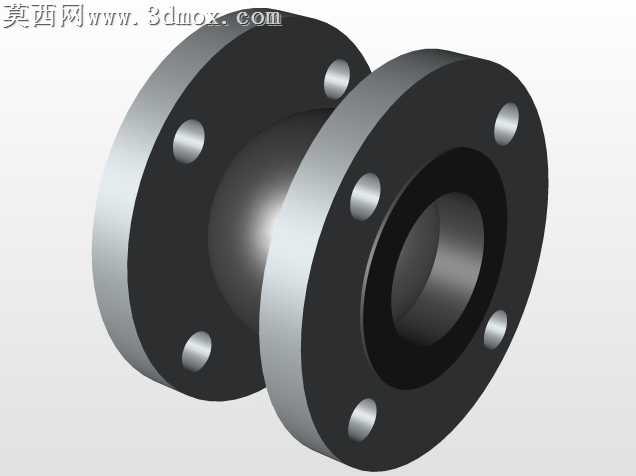

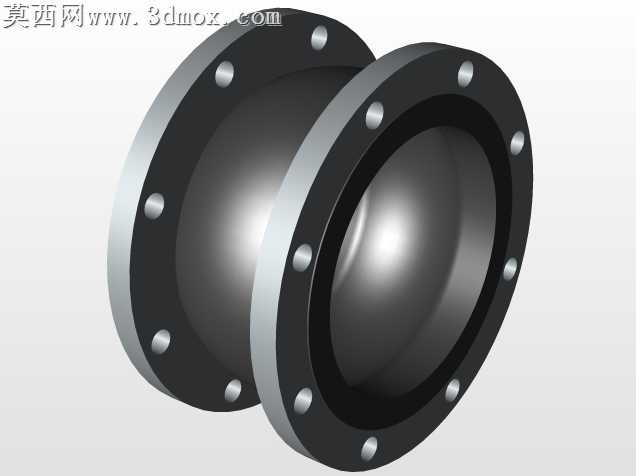

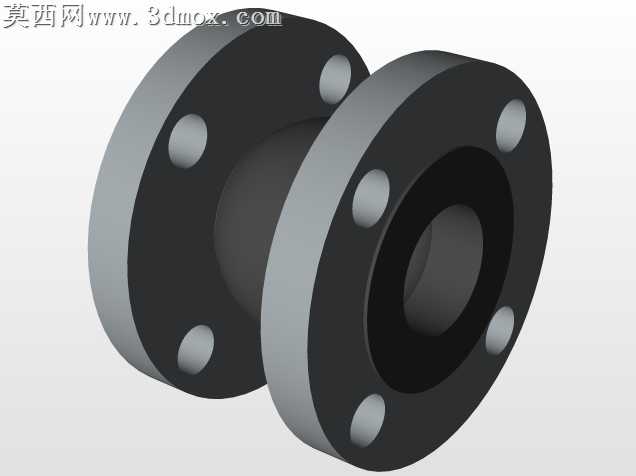

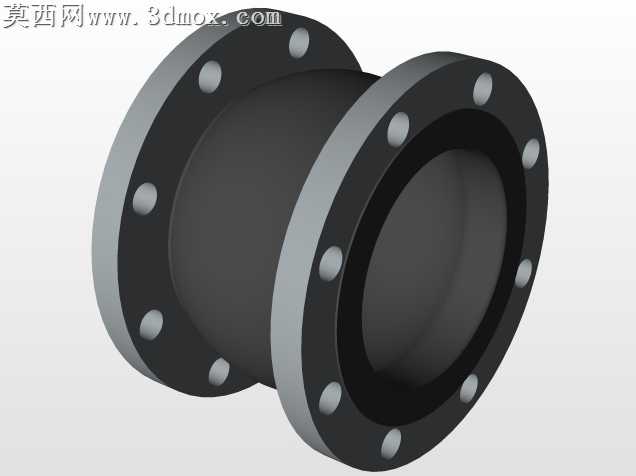

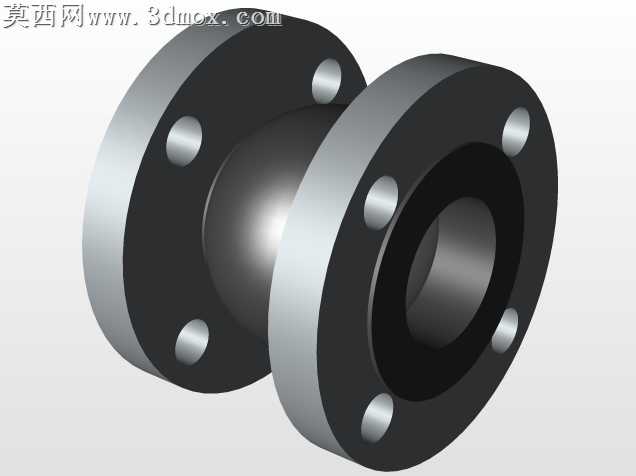

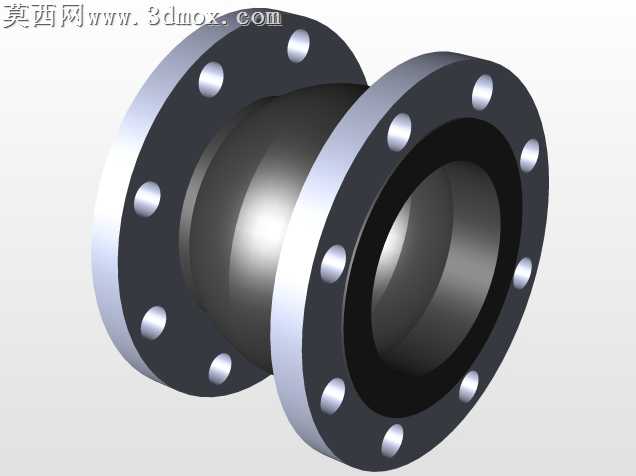

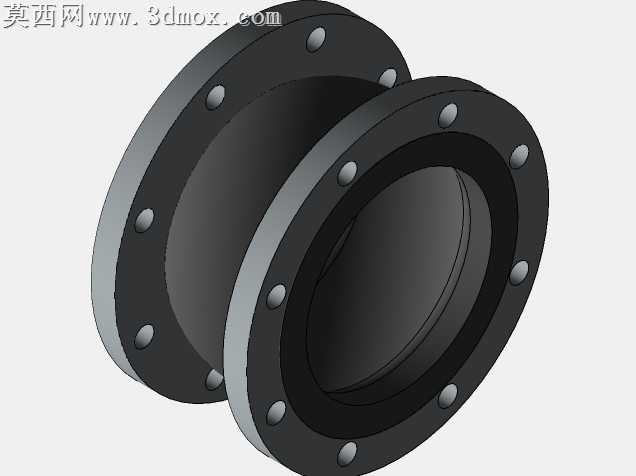

本系列柔性单球橡胶接头采用三维参数化建模完成全规格尺寸覆盖，建模过程中首先依据ANSI B16.5法兰标准搭建两端金属法兰的基准特征，精准还原法兰盘的螺栓孔分布、密封面凸台结构与厚度参数，确保法兰连接尺寸完全匹配对应压力等级的管道安装要求。中间橡胶球体部分采用曲面建模方式构建单球鼓形轮廓，通过放样曲面命令生成球体的内外壁曲面，精准控制球体的壁厚过渡与圆弧曲率，还原橡胶接头的可挠性结构特征，同时完成球体与两端法兰的装配贴合约束，还原橡胶翻边压合在法兰密封面的实际装配结构。材质渲染阶段，金属法兰部分采用哑光不锈钢材质，调整金属粗糙度与反射参数还原金属构件的真实质感，橡胶球体部分采用高阻尼丁腈橡胶材质，设置合适的漫反射与哑光属性，还原橡胶件的表面纹理与哑光质感，场景渲染采用工业厂房环境作为背景，添加柔和的环境光与定向补光，突出不同规格接头的尺寸差异与结构细节，渲染输出的效果图清晰展现各规格接头的比例关系与结构特征。设计过程中充分考虑该类接头的实际功能需求，单球结构的弧度设计预留了足够的形变空间，可吸收管道因温度变化产生的轴向、横向与角向位移，同时橡胶材质的阻尼特性可有效隔离管道运行过程中产生的振动与噪声传递，避免管道应力集中对管路系统造成的损伤。全系列模型覆盖多档通径规格，各规格之间保持结构逻辑统一，仅通过参数驱动调整法兰尺寸、球体通径与整体高度，确保同系列产品的结构一致性，模型装配关系完整，各部件之间无干涉错位，可直接用于管路系统的装配模拟、安装演示与工程选型参考，清晰展现法兰式柔性单球橡胶接头的结构组成与外观特征。
