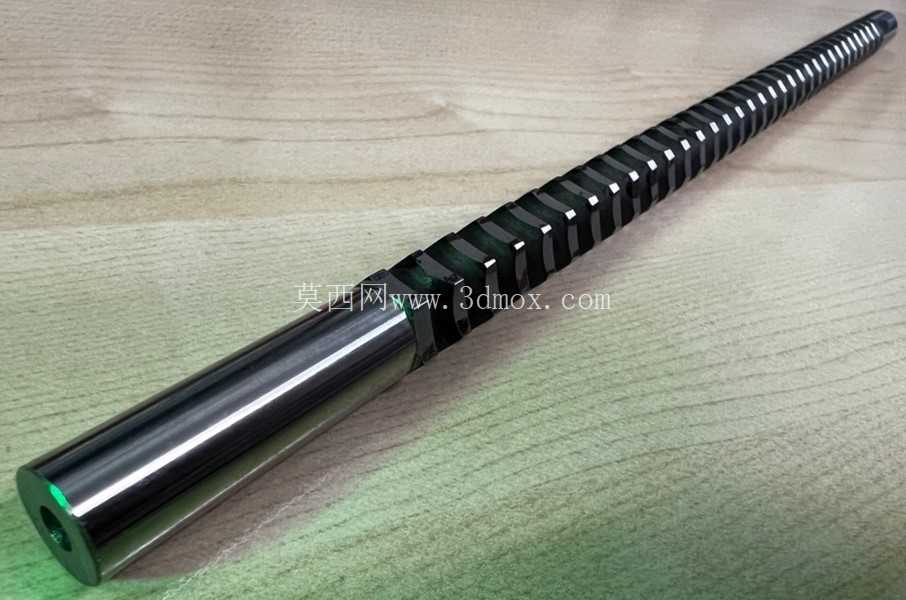

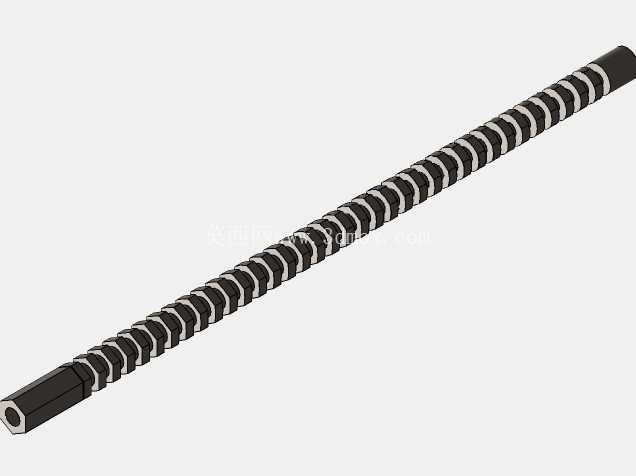

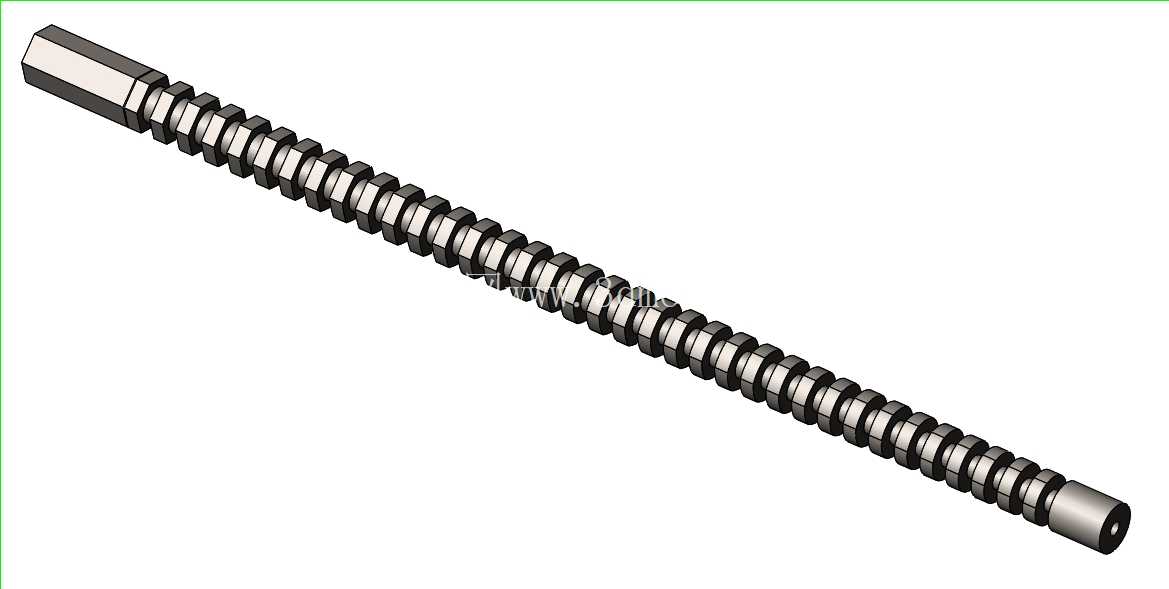

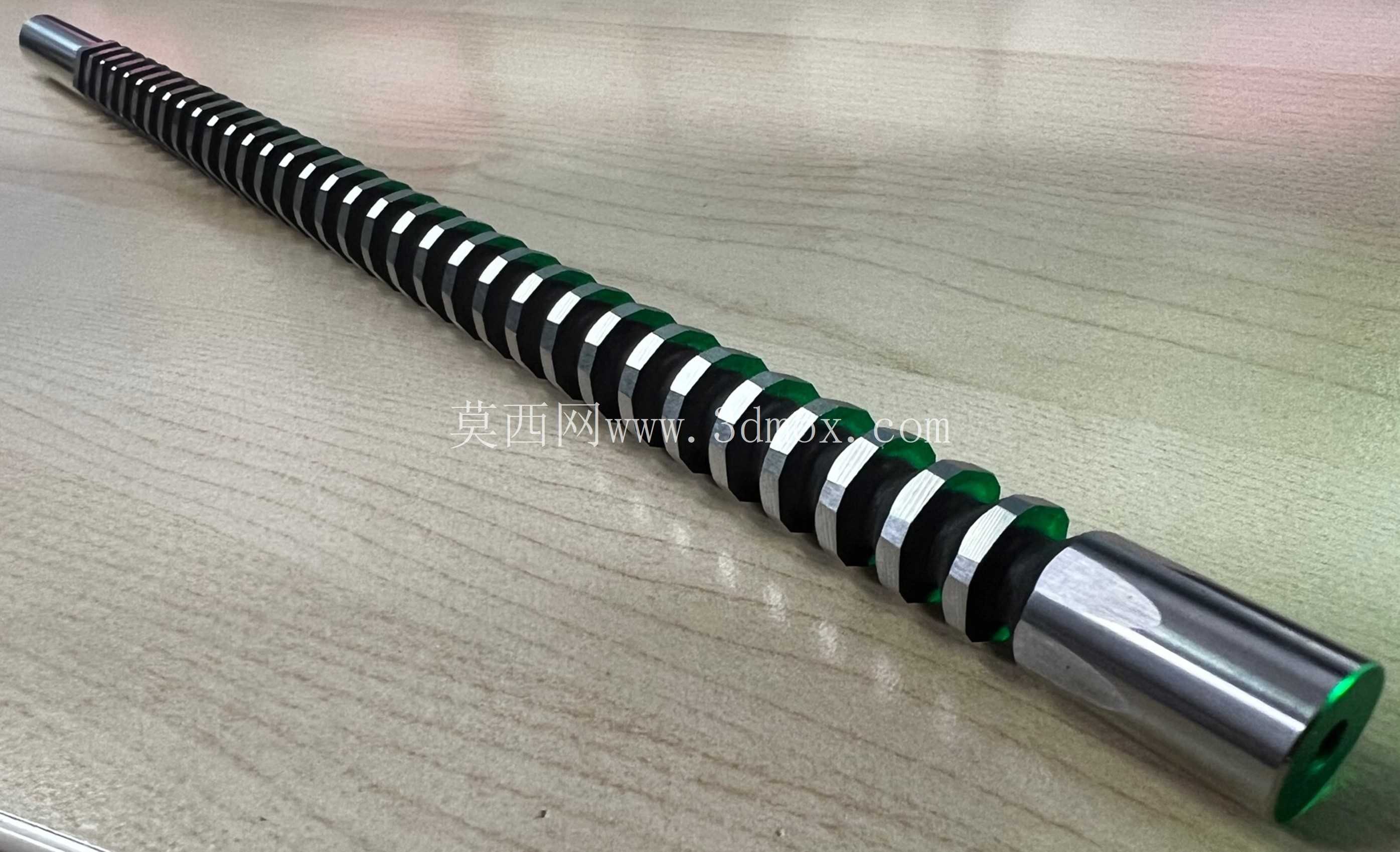

7/16英寸六角孔加工立式拉刀结构

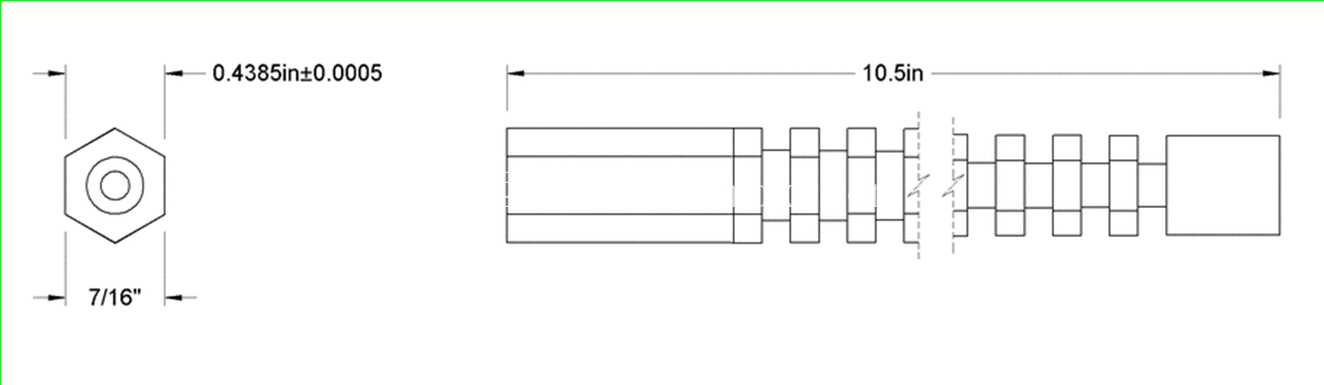

　　在立式压力机的内孔成型加工场景中，这类六角拉刀是针对特定规格六角孔批量加工的核心工装，区别于铣削、插削等逐齿切削的加工方式，拉削工艺能通过一次行程完成孔型的最终成型，加工后的六角孔尺寸一致性、形位公差精度远高于常规切削方式，尤其适合紧固件装配类六角孔的大批量加工需求。这款拉刀的工作端为六角成型段，对应加工7/16英寸规格的内六角孔，加工前的预制底孔为直径7/16英寸的光孔，拉刀通过前端的引导段导入预制底孔后，由压力机夹头夹持拉刀尾部的夹持端，带动拉刀沿轴向匀速通过底孔，刀齿逐次切除余量，最终将圆形底孔加工为符合尺寸要求的六角形，加工出的孔可直接用于1/4-20规格六角螺栓的装配，也可用于制作对应规格的六角扳手成型模具。从结构设计来看，拉刀整体长度为10.5英寸，刀齿部分采用逐齿升量的排布逻辑，从靠近引导端的第一齿开始，每个刀齿的切削直径按固定增量递增，将总加工余量均匀分配到每个刀齿上，避免单齿切削负荷过大导致崩齿或拉削阻力超限；引导段采用直径0.4375英寸的圆头结构，与预制底孔的尺寸形成间隙配合，能在拉削初始阶段保证拉刀与底孔的同轴度，避免拉偏导致的孔型歪斜；尾部的六角夹持段与压力机的拉刀夹头匹配，可传递足够的拉削扭矩与轴向拉力，防止拉削过程中出现打滑。

　　拉刀的过渡段从引导端的圆形截面逐步过渡到六角成型截面，过渡区域的刀齿做了圆角修型，避免应力集中导致的刀体断裂，成型段的最后3-5个齿为校准齿，不设置切削升量，主要用于修整孔型的表面粗糙度与尺寸精度，保证加工出的六角孔对边尺寸稳定在0.4377英寸，符合六角螺栓或扳手的装配公差要求。在实际生产应用中，这类拉刀通常搭配专用的拉削夹具使用，夹具固定在立式压力机的工作台上，工件通过定位销固定在夹具上，预制底孔与拉刀的轴线保持严格同轴，拉削速度通常控制在每分钟2-6米，根据工件材质的不同选择合适的切削液，钢件加工时选用极压切削油，铝件加工时选用乳化液，可有效延长拉刀的使用寿命。

　　拉刀的刀齿刃口需要保持锋利，每完成一定数量的工件加工后需要检查刃口磨损情况，当后刀面磨损量超过0.2毫米时需要进行刃磨，刃磨时仅修磨前刀面，保证刀齿的升量与几何角度不变。相较于其他内六角加工方式，拉削加工的效率是插削的5-8倍，加工后的孔壁粗糙度可达Ra1.6以下，无需后续精加工工序，非常适合汽车零部件、五金工具、紧固件等行业的批量零件加工，在六角扳手的生产流程中，这类拉刀也可用于扳手工作端六角轮廓的成型加工，一次拉削即可完成六角外形的加工，尺寸精度完全满足扳手的使用要求。

　　设计这类拉刀时，需要重点核算拉削总拉力与压力机的额定吨位匹配度，总拉力等于单位长度切削力乘以同时参与切削的刀齿总长度，同时要考虑刀体材料的抗拉强度，通常选用高速钢作为刀体材料，经过淬火回火后硬度可达HRC63-66，具备足够的红硬性与耐磨性，能承受拉削过程中的切削力与摩擦热。拉刀的容屑槽采用圆弧齿背结构，能保证切屑顺利卷曲排出，避免切屑堵塞在容屑槽内导致刀齿崩损，容屑槽的深度根据单齿切削升量与每齿的切屑体积设计，保证有足够的空间容纳切屑。在安装边界方面，拉刀尾部的夹持段长度需要与压力机夹头的夹持深度匹配，引导段的长度需要超过工件的厚度，保证拉刀进入切削前引导段能完全穿过工件底孔，起到定位导向作用，拉刀的总长度需要满足压力机的行程范围，避免出现行程不足无法完成拉削的情况。
