Tenwin自动电动削笔器结构设计方案

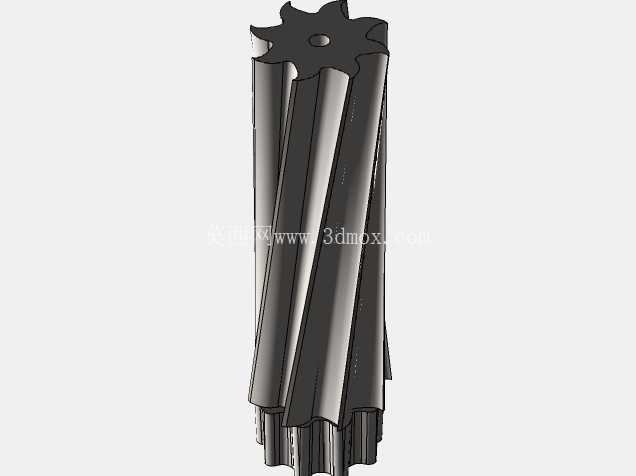

日常办公、文教场景里，手动削笔的效率短板一直存在，尤其是美术创作、工程绘图、学生批量书写这类需要频繁更换笔尖的场景，手动卷笔刀不仅耗时，还容易出现笔尖断裂、切削角度不统一的问题，电动削笔器的普及正是为了解决这类痛点。这款自动电动削笔器的结构设计，首先围绕切削稳定性做了核心布局，内部的刀组采用倾斜螺旋切削结构，和传统直刃刀组相比，螺旋刃口在进给过程中是渐进式切削木质笔杆，不会因为单次切削量过大导致笔芯崩断，切削出来的笔尖锥度均匀，能适配铅笔、炭笔等不同笔芯硬度的书写工具。

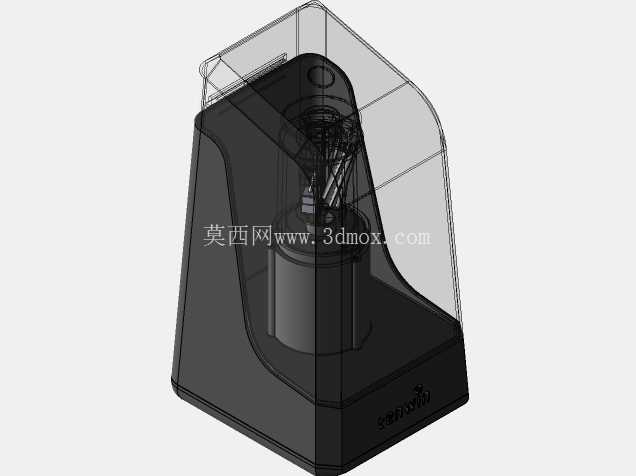

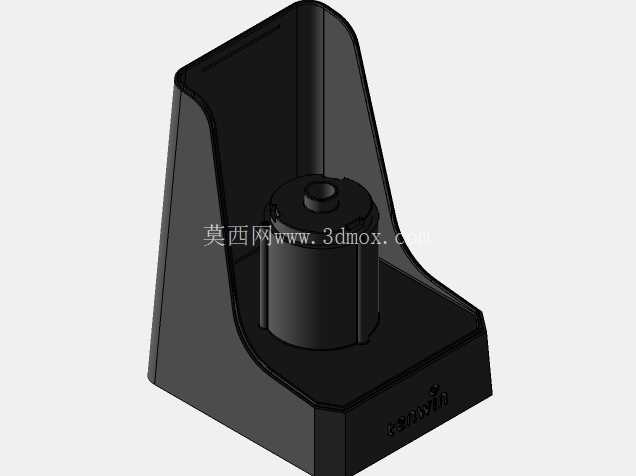

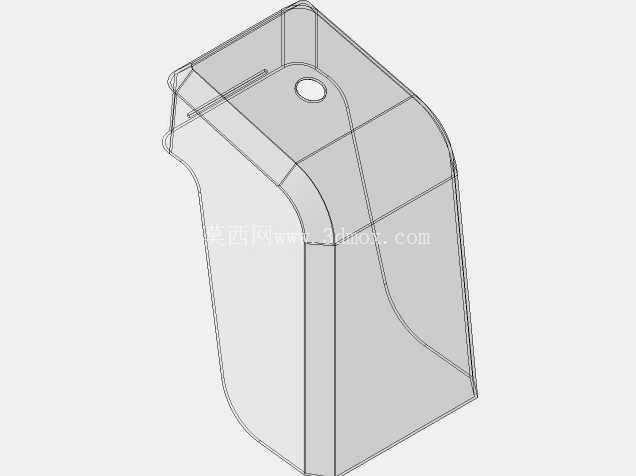

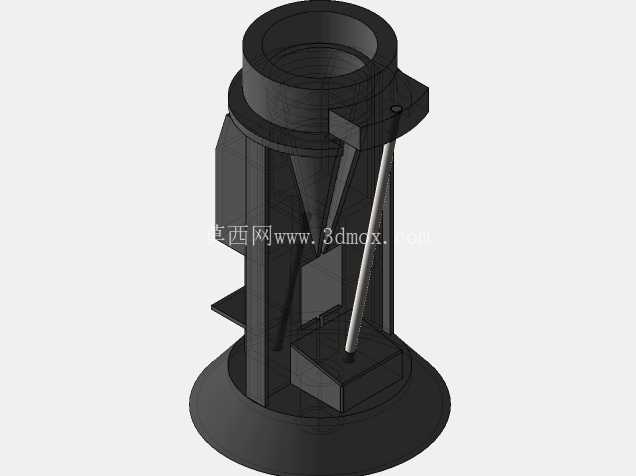

从结构分层来看，整机分为上半部分的透明储屑仓和下半部分的动力主机仓，透明仓采用高透PC材质注塑成型，和主机仓的连接采用卡扣式密封结构，不需要额外的紧固件，用户倾倒笔屑的时候只需要向上提起透明仓即可，卡扣的配合间隙控制在0.1mm以内，既保证开合顺畅，又能避免切削过程中笔屑从接缝处漏出。主机仓内部的动力传递路径做了降噪优化，电机输出轴和刀组之间采用尼龙材质的传动齿轮，相比金属齿轮，尼龙齿轮的啮合噪音更低，运转时的整机噪音可以控制在55分贝以内，不会在办公、学习场景下产生噪音干扰。

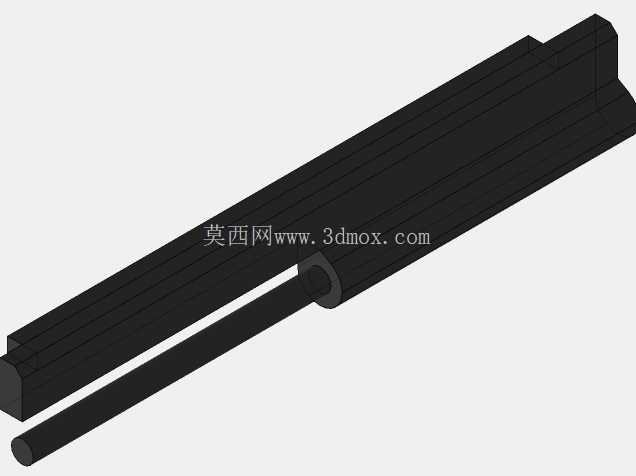

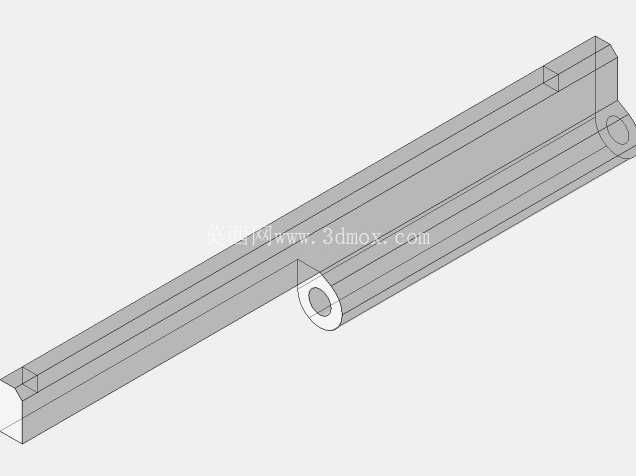

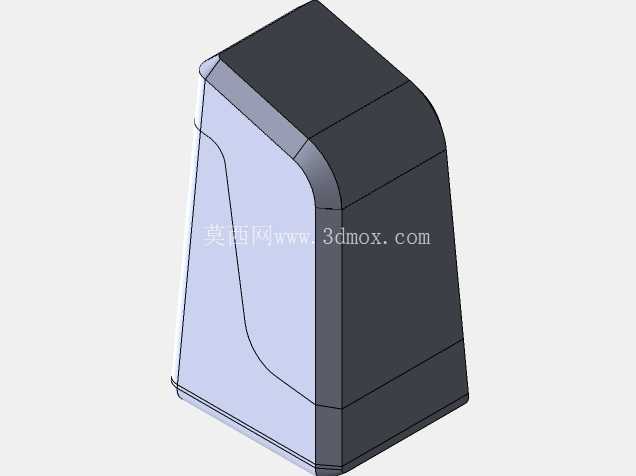

外形设计上，整机采用斜切式的流线轮廓，底部的长宽尺寸控制在80mm*120mm，放置在桌面不会占用过多空间，整机高度150mm，符合人手按压操作的舒适高度，进笔口设置在整机顶部的斜面上，倾斜角度为15度，用户插笔的时候不需要刻意调整手腕角度，自然持笔即可对准进笔口。进笔机构采用橡胶滚轮自动进给结构，当铅笔插入进笔口触发行程开关后，电机启动带动橡胶滚轮转动，自动将铅笔匀速送入切削腔，切削完成后滚轮反转将铅笔送出，整个过程不需要用户手动施力按压，避免了手动按压力度不均导致的笔芯断裂问题。

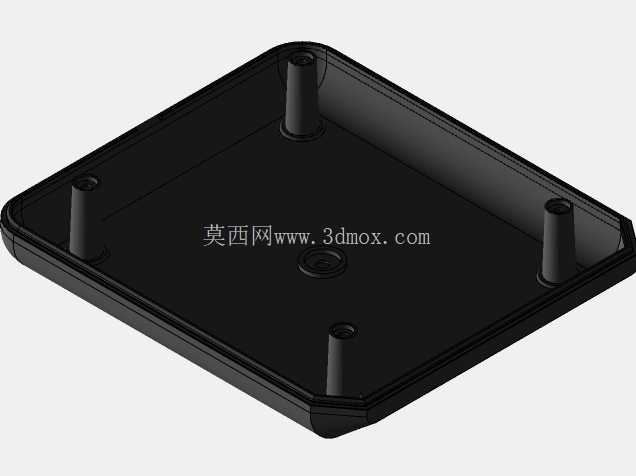

安装边界方面，主机仓底部设置了3mm厚的防滑橡胶垫，橡胶垫和桌面的静摩擦系数大于0.6，即使在光滑的玻璃桌面上，切削过程中整机也不会出现移位。内部的电池仓设置在主机仓底部，采用两节AA电池供电，电池仓的盖板采用滑扣式结构，更换电池时不需要借助工具，同时电池仓周边设置了一圈密封胶条，防止笔屑或者少量泼溅的液体进入仓内腐蚀电路。电路部分的PCB板做了绝缘灌封处理，电机的过载保护阈值设置在2N·m，当出现卡笔、异物插入的情况时，电机会自动停转，避免电机烧毁或者传动齿轮崩齿。

储屑仓的容积设计为200ml，按照单次切削产生0.2g笔屑计算，满仓可以支持约100次切削，不需要频繁倾倒笔屑，储屑仓内部设置了挡屑筋条，即使整机倾倒，笔屑也不会从进笔口洒出。刀组部分采用可拆卸式设计，当刀组出现磨损需要更换时，只需要打开储屑仓，拧下刀组固定的一颗手拧螺丝即可取出刀组，不需要拆解整机外壳，维护成本极低。刀组的切削角度设置为22度，这个角度的笔尖既保证了书写时的顺滑度，又有足够的笔芯强度，不容易在书写过程中折断，同时可以通过更换不同角度的刀组配件，适配素描、书写等不同场景的笔尖需求。

从结构可靠性角度来看，整机的外壳采用ABS材质注塑，壁厚均匀控制在2mm，加强筋的间距设置为15mm，既保证了外壳的结构强度，从1米高度自由跌落至水泥地面不会出现外壳开裂，又控制了整机的重量，整机带电池的总重量控制在350g，方便用户移动携带。进笔口处设置了安全保护挡板，当透明储屑仓被取下时，挡板会自动遮挡进笔口，同时切断电机电源，避免儿童误触将手指伸入切削腔造成伤害，符合文教类产品的安全设计规范。传动部分的所有转动部件都设置了防尘罩，避免笔屑进入齿轮啮合区域或者电机轴承，延长整机的使用寿命，经过连续1000次切削测试，刀组的磨损量小于0.05mm，传动齿轮没有出现崩齿、磨损过度的情况，整机的无故障运行时长可以达到200小时以上，完全满足日常办公、学习场景的使用强度需求。
