往复式动力设备用圆弧顶活塞结构设计

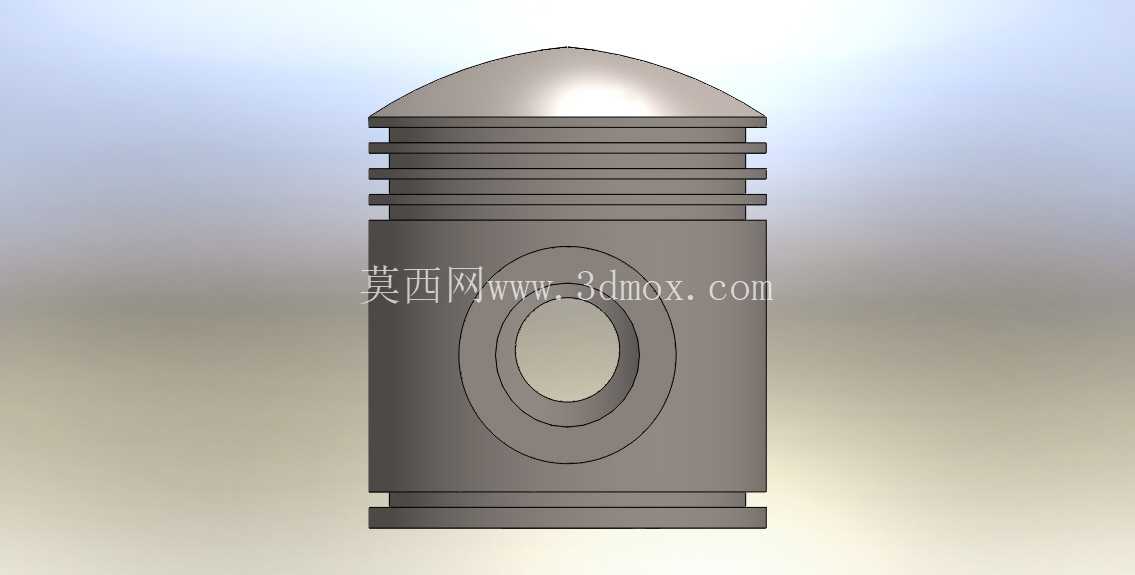

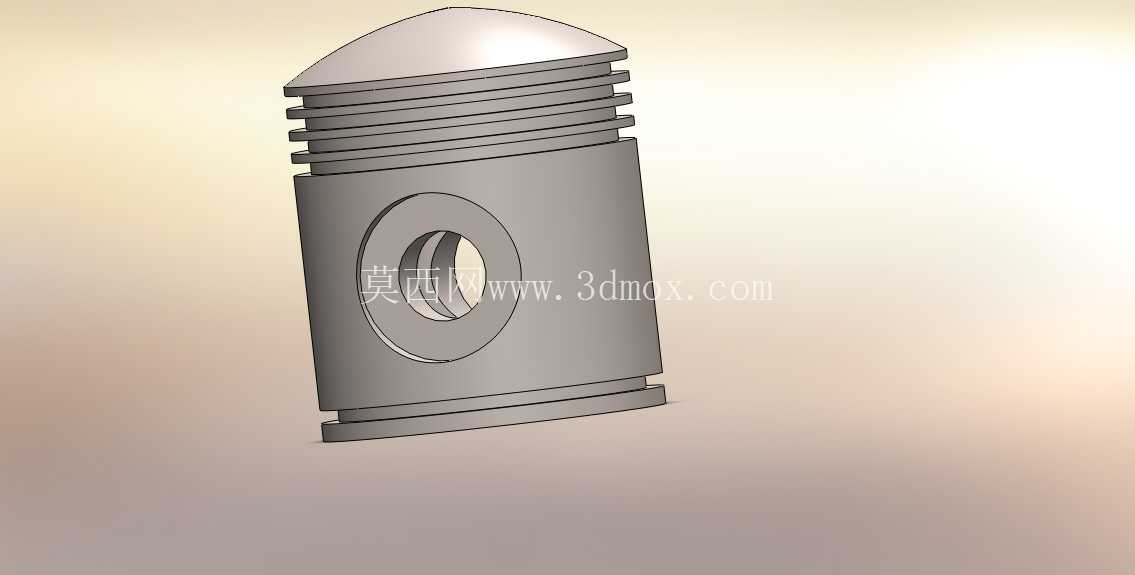

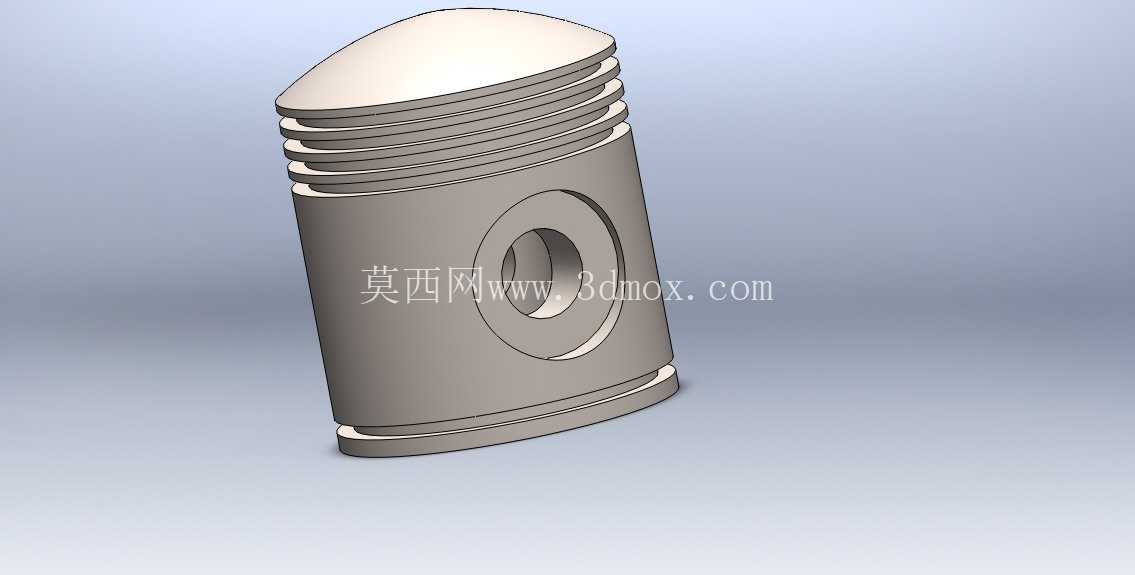

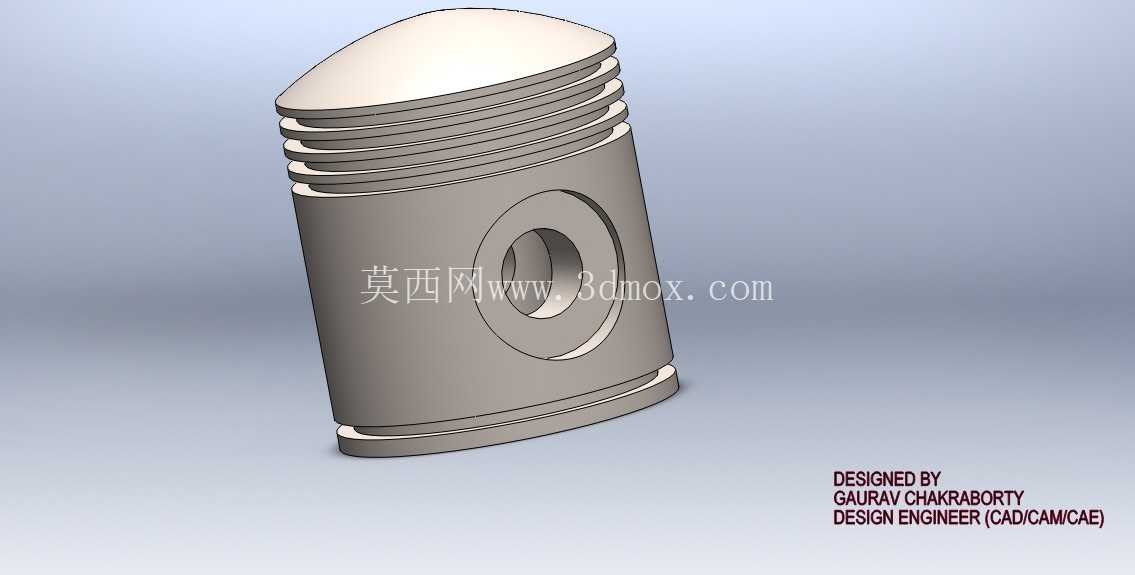

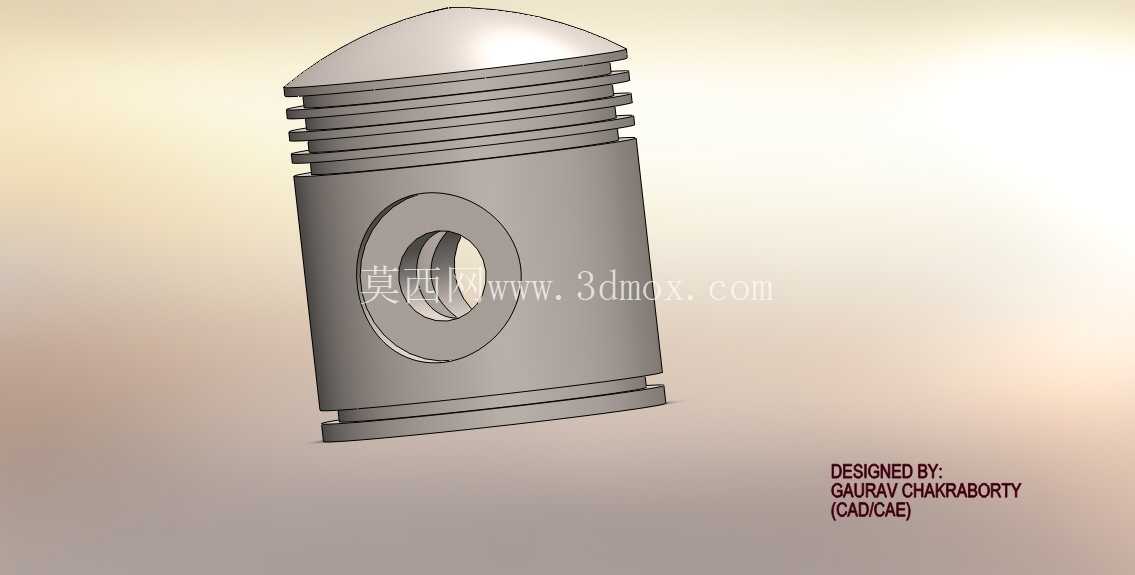

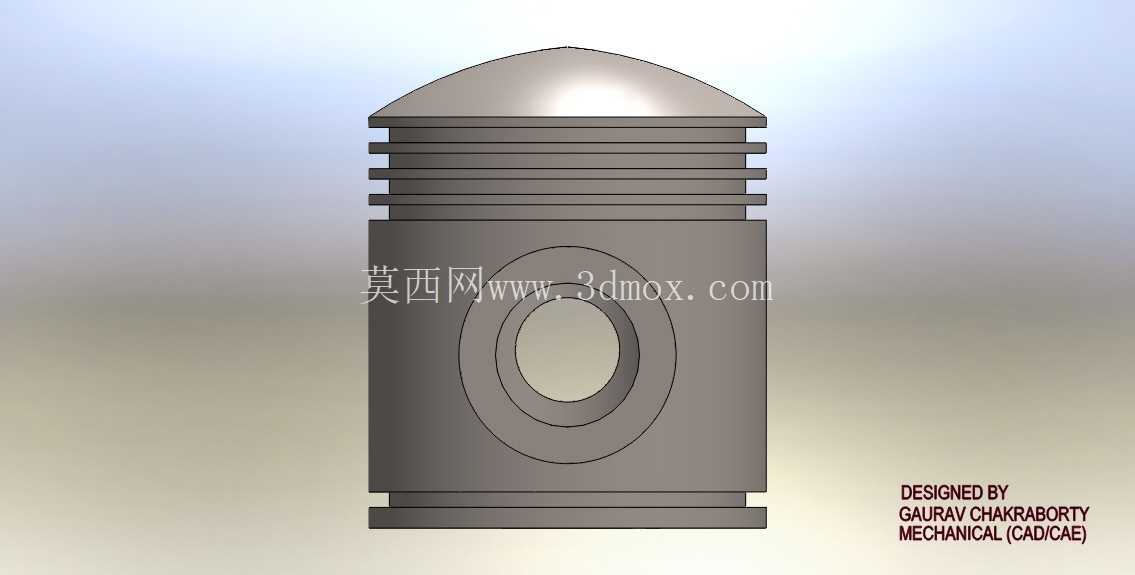

　　在往复式发动机、往复泵、气体压缩机这类依靠容积变化实现能量转换或介质输送的设备中，活塞是直接参与做功、介质压缩与输送的核心运动部件，其结构设计的合理性直接决定整套设备的运行效率、密封寿命与动力输出稳定性。这款活塞采用圆弧顶头部设计，区别于平顶或凹顶结构，圆弧型顶面在发动机做功冲程中可以更顺畅地引导气缸内膨胀气体的气流走向，减少顶面局部紊流带来的能量损耗，同时在压缩冲程中能够避免顶面边角位置的应力集中，适配高压缩比工况下的交变载荷冲击。

　　活塞头部设置多道环槽结构，用于安装活塞环，环槽的加工精度直接决定密封效果，多道环槽的排布可以分别实现气封与刮油功能，靠近顶面的环槽主要承担高压气体的密封阻隔，阻止燃烧室内的高压燃气窜入曲轴箱，下方的环槽则负责刮除气缸壁面多余的润滑油，避免机油进入燃烧室造成积碳，同时在缸壁形成均匀的油膜降低运动摩擦阻力。活塞裙部采用微椭圆型线设计，并非正圆柱结构，这是考虑到活塞在工作过程中会因受热产生不均匀膨胀，同时承受侧推力作用产生微量形变，微椭圆的裙部轮廓可以在热态工况下与气缸内壁保持均匀的配合间隙，既避免冷态启动时的敲缸异响，也能防止热态下活塞膨胀卡滞在气缸内。

　　活塞销孔采用贯穿式设计，用于安装活塞销连接连杆，销孔位置设置了局部加厚的加强结构，因为活塞销传递的爆发力会在销孔周边形成极高的局部应力，加厚结构可以分散应力传递路径，避免长期交变载荷下销孔位置出现疲劳裂纹。从安装边界来看，活塞的外径尺寸需要与对应气缸的内径保持严格的配合公差，裙部与缸壁的间隙通常控制在微米级，过大的间隙会导致密封失效、敲击异响，过小的间隙则会在热态下出现拉缸故障；活塞的总长度需要匹配气缸的有效行程，确保活塞运行到上止点和下止点时，不会与气缸盖、曲轴平衡块发生运动干涉，同时活塞环槽的宽度、深度需要匹配对应规格的活塞环尺寸，保证活塞环安装后有合适的侧隙与背隙，满足密封与热膨胀的补偿需求。在实际应用场景中，这类活塞不仅用于传统的燃油发动机，在小型空气压缩机、高压往复泵、制冷压缩机中也有广泛应用，不同应用场景下的活塞结构会有针对性调整：用于压缩机的活塞会更侧重密封环的排布数量，减少压缩介质的泄漏；用于高转速发动机的活塞会尽可能降低自身重量，减少往复运动的惯性力，通常会在裙部非受力区域做减重挖除设计，同时优化销孔位置的偏心量，抵消活塞换向时的侧推力冲击。

　　设计这类活塞时，首先需要根据设备的排量、压缩比、额定转速确定活塞的基本尺寸参数，包括头部直径、裙部长度、销孔直径与位置，再通过热力学仿真分析活塞工作时的温度场分布，确定不同位置的热膨胀量，以此修正裙部的型线与配合间隙，同时通过结构力学仿真验证活塞在最大爆发压力下的应力分布，对销孔、环槽等应力集中位置做圆角过渡或局部加强处理，避免应力集中导致的结构失效。活塞的表面处理也会根据应用场景调整，普通工况下的活塞会采用磷化处理提升初期磨合性能，高负荷工况下的活塞会在裙部喷涂石墨涂层或二硫化钼涂层，降低摩擦系数，提升耐磨性能，环槽位置如果是高负荷柴油机应用，还会镶嵌耐磨铸铁环座，提升环槽的耐磨寿命，避免长期运行中环槽磨损变宽导致密封失效。在装配环节，活塞与连杆组装后需要进行动平衡校验，尤其是高转速应用场景下，活塞的重量偏差需要控制在很小的范围内，避免往复运动不平衡导致的整机振动。
