TF-Luna激光测距雷达传感器结构设计

　　在做小型AGV避障、智能扫地机器人沿边检测、无人机定高这类对安装空间有严格限制的项目时，很多工程师都遇到过测距模块选型的痛点——要么测距精度达不到近距离检测要求，要么模块体积过大挤占设备内部的走线与结构空间，要么安装固定方式不灵活，需要额外设计转接支架增加整机装配复杂度。这款TF-Luna激光雷达传感器的三维结构模型，完全还原了实物的所有结构细节，能直接嵌入到整机的装配设计流程中，省去逆向测绘的大量时间成本。

　　从实际使用场景来看，这类小型激光测距传感器的应用覆盖了非常多的民用与工业轻量化检测场景：服务机器人的近距离障碍物检测，不需要长距离测距能力，但要求响应速度快、盲区小，在10cm到8m的测距范围内能稳定输出距离数据，不会因为被测物体的材质、颜色差异出现大幅数据跳变；自动感应门的人体靠近检测，相比传统红外传感器，激光雷达的检测角度更可控，不会受到环境光线强弱的干扰，避免阳光直射下出现误触发或者漏检测的问题；智能仓储里的料箱到位检测，安装在货架侧边或者输送线旁，就能实时判断料箱是否到达指定位置，不需要接触式的行程开关，减少机械磨损带来的维护成本。

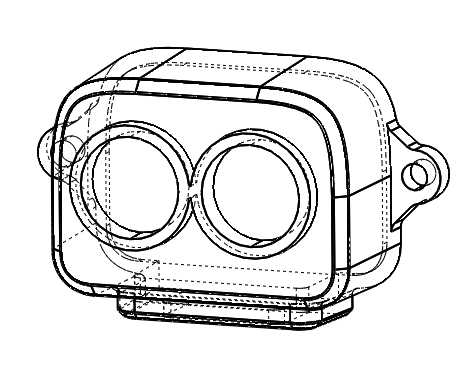

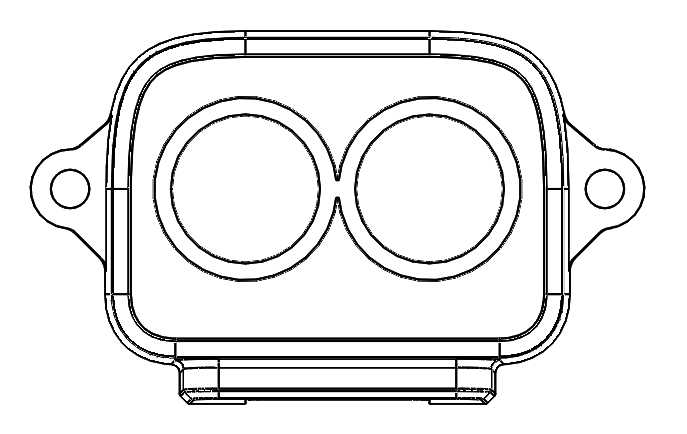

　　回到模型本身的结构设计，整个传感器外壳采用一体化的哑光黑工程塑料壳体设计，壳体边缘做了均匀的圆角过渡，没有尖锐的棱角，既可以避免装配过程中划伤操作人员，也能减少外壳应力集中的问题，提升日常使用中的抗跌落、抗碰撞能力。正面两个圆形开孔分别对应激光发射端与接收端，两个开孔的中心距经过精确校准，和内部的光学镜片安装座完全对齐，建模时还原了开孔边缘的遮光台阶结构，这个结构的作用是阻挡环境杂光进入接收端，避免强光环境下的测距数据漂移。壳体两侧延伸出带安装孔的固定耳，安装孔的内径适配M2规格的自攻螺丝或者铜柱，两个固定耳的孔位中心距、孔边到壳体侧壁的距离都严格按照实物尺寸还原，设计安装结构时不需要再预留调整余量，直接按照孔位位置设计设备外壳上的安装柱即可，能大幅缩短结构迭代的周期。壳体底部预留了接线插口的让位槽，槽位的深度和宽度刚好匹配常用的1.25mm间距4Pin接插件，建模时还原了插口周边的防呆挡边，能避免装配时插反接线导致的传感器烧毁问题。

　　做结构设计时，很多工程师容易忽略传感器的安装边界要求，这款模型把所有需要注意的安装避让空间都做了明确的结构体现：首先是正面光学窗口的前方不能有透明或者半透明的遮挡物，哪怕是厚度1mm的透明亚克力板，也会导致激光发射时产生漫反射，影响测距精度，所以在整机外壳设计时，对应传感器窗口的位置必须做完全通透的开孔，开孔边缘距离窗口表面至少保留2mm以上的间隙，避免装配公差导致外壳遮挡光学路径；其次是两侧固定耳的下方要预留0.5mm的安装间隙，不要让安装柱直接顶到传感器壳体的底面，避免锁螺丝时壳体受力变形挤压内部的光学元器件，导致光轴偏移影响测距精度；传感器的背部是信号处理电路板的散热区域，安装时不要紧贴金属或者塑料的密封墙面，要预留至少1mm的空气流通间隙，保证长时间工作时的热量能及时散出，避免高温导致的测量数据漂移。

　　从建模细节来看，整个模型的壳体分模线位置完全按照实物的注塑分模逻辑还原，分模线沿着壳体侧面的中线位置均匀分布，没有出现错位或者台阶差，壳体表面的细微防滑纹理也做了还原，在做产品渲染或者装配动画时，能直接体现出真实的材质质感。内部的光学元件安装位做了简化的占位结构，不需要还原电路板上的每一个电阻电容，但是核心的发射、接收模组的位置和尺寸都准确还原，在做整机的光学路径仿真时，可以直接调用这个模型里的光学基准面，不需要再额外搭建参考结构。很多工程师在选型初期，只能拿到传感器的二维尺寸图，对于安装空间的避让、接插件的出线方向没有直观的认知，经常出现结构设计完成后，传感器装上去和周边的电池、主板、走线槽出现干涉的问题，用这个精确的三维模型直接导入装配体中，就能提前排查所有的干涉问题，减少打样后的修改次数。

　　另外在做设备的外观设计时，这款传感器的小巧外形可以很好地隐藏在设备外壳内部，只需要在外壳上留出两个很小的圆形窗口，不会破坏设备整体的外观完整性。比如做桌面级的智能交互设备时，传感器可以安装在屏幕的下方边框位置，两个圆形窗口和设备的麦克风开孔、指示灯开孔做统一的排布设计，既实现了人体靠近自动唤醒的功能，也不会让外观显得突兀。相比同性能的超声波测距传感器，这款激光雷达的体积要小60%以上，安装方式更灵活，测量角度更小，不会检测到周边不需要的障碍物，非常适合对空间要求严苛的小型智能硬件产品。
