三臂式行星齿轮传动组件结构设计

这套行星齿轮传动组件的结构设计，核心围绕小空间内大传动比的动力传递需求展开，在手持电动工具、小型伺服传动机构、精密仪器进给单元这类对安装体积有严格限制的场景中，这类结构的应用占比极高。不同于定轴轮系需要将各级齿轮沿径向依次排布占用大量横向空间，行星轮系将动力输入、输出的轴线重合布置，能在相同传动比要求下把整体径向尺寸压缩40%以上，同时多行星轮均布啮合的结构可以把负载分散到三个啮合点上，单齿承受的接触应力大幅降低，整套机构的抗过载能力比同模数的定轴轮系高出不少。

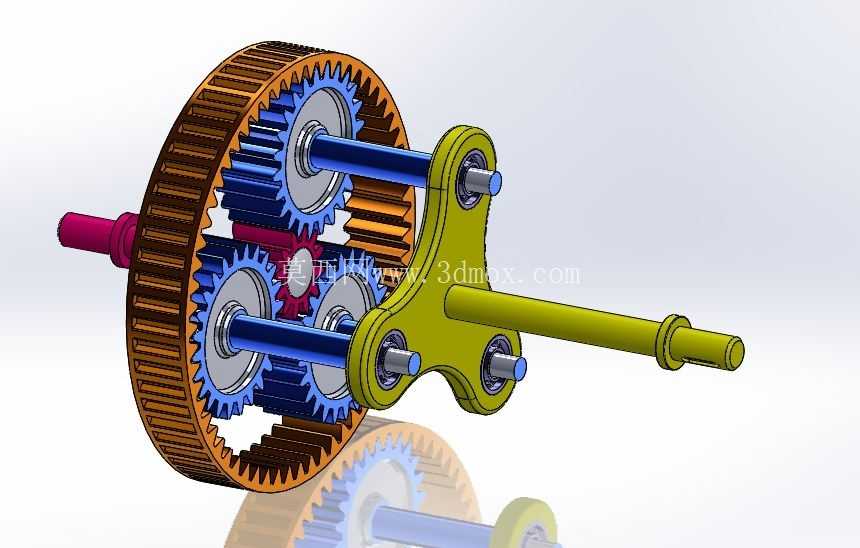

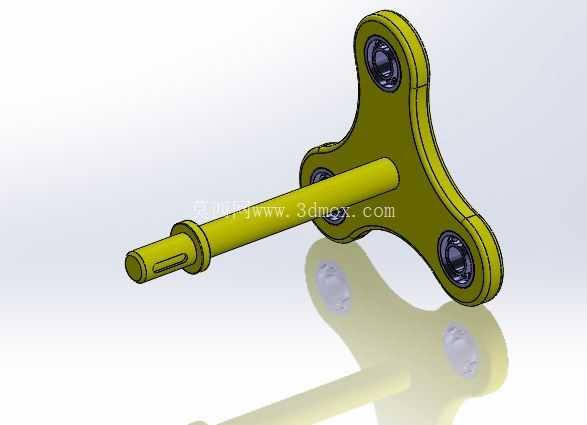

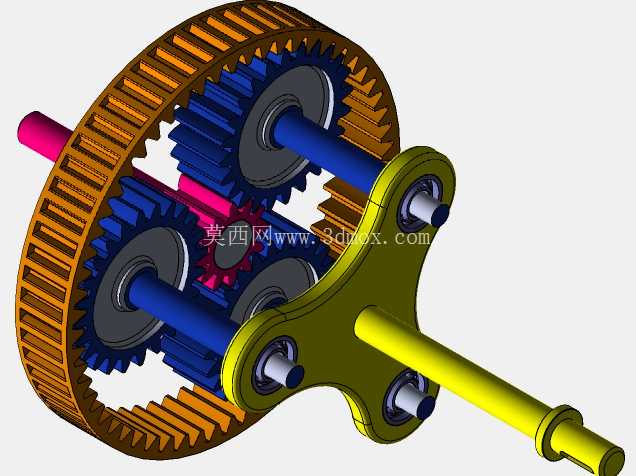

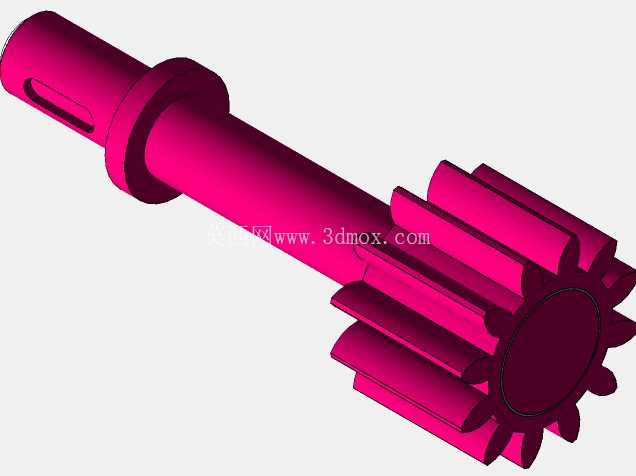

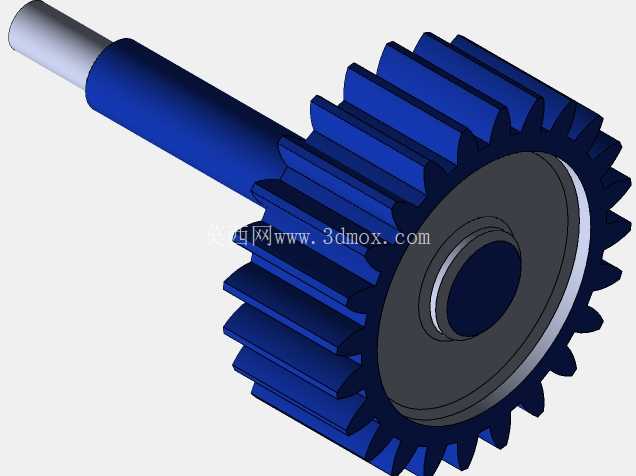

从结构细节来看，这套组件采用三行星轮均布的排布方案，行星架为一体式三臂结构，三个安装臂沿中心轴线呈120°夹角分布，每个臂端预留了轴承安装位，行星轮通过深沟球轴承与行星架的安装轴配合，转动过程中可以自动补偿微小的同轴度误差，避免轮齿偏载造成的异常磨损。中心输入轴与行星架采用一体化加工成型，轴端设计有扁位结构，用于和动力输入端的联轴器或者驱动电机输出轴配合，传递扭矩时不会出现相对打滑，轴身预留的卡簧槽可以在装配时对轴向位置进行限位，防止运转过程中行星架出现轴向窜动，影响轮齿的啮合精度。

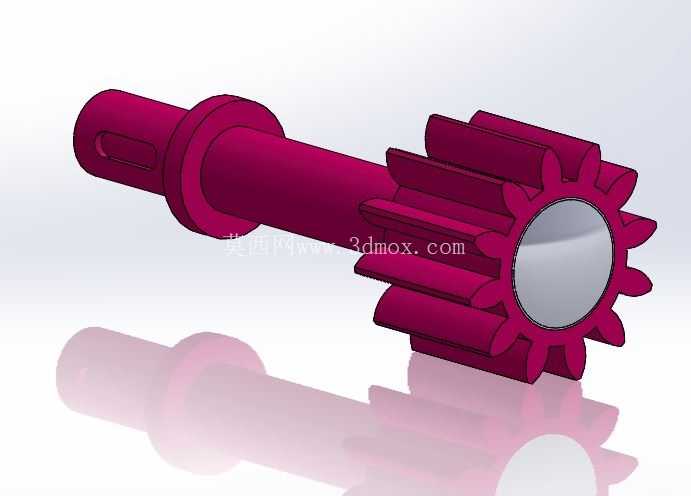

实际选型应用时，首先要确认安装边界的尺寸限制，这套组件的径向最大尺寸由行星架的三个臂端外圆决定，轴向尺寸则要计入输入轴伸出长度、行星轮厚度以及输出端的连接余量，在布局安装腔体时需要预留至少0.5mm的径向间隙，避免运转过程中行星架外圆与腔体内壁发生刮擦。轮系的啮合侧隙需要在装配时通过调整中心太阳轮的轴向位置来控制，对于正反转切换频繁的应用场景，侧隙建议控制在0.02-0.05mm之间，既可以避免正反转时出现过大的回程误差，也能防止热胀冷缩造成轮齿卡滞。

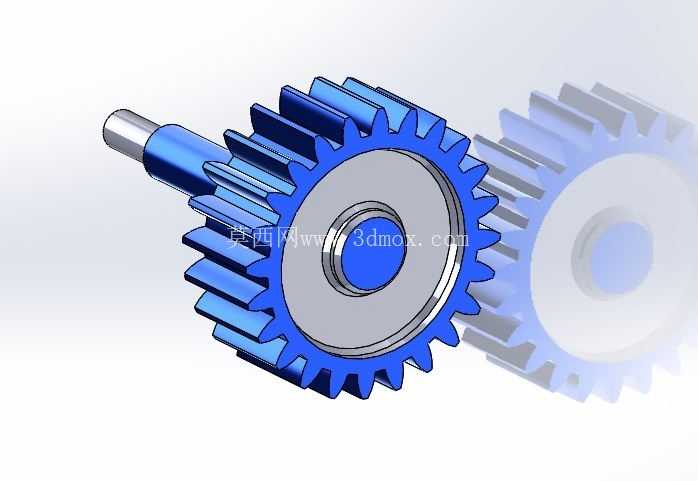

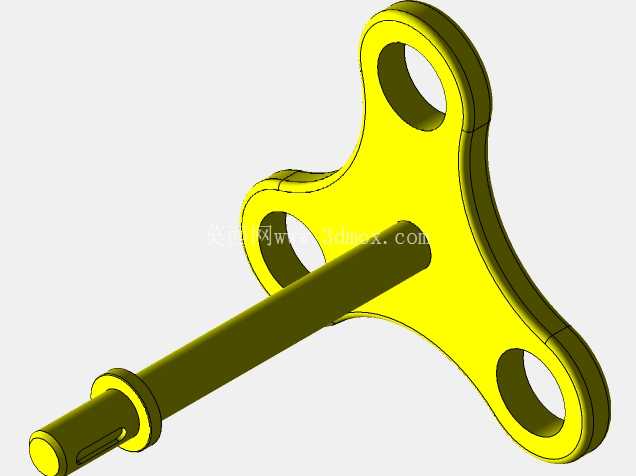

设计过程中需要重点关注行星架的刚度问题，三个安装臂的厚度如果过薄，在传递大扭矩时会出现臂端变形，导致行星轮轴线偏斜，轮齿啮合接触区向齿端偏移，长期运转会出现齿端崩裂的失效问题，因此在臂根位置做了圆弧过渡处理，减少应力集中的同时提升臂端的抗弯刚度。行星轮内孔与轴承外圈的配合采用过渡配合，轴承内圈与行星架安装轴的配合选用轻压入配合，既可以保证轴承运转时不出现相对窜动，也不会因为过盈量过大造成轴承内圈变形，影响轴承的旋转精度和使用寿命。

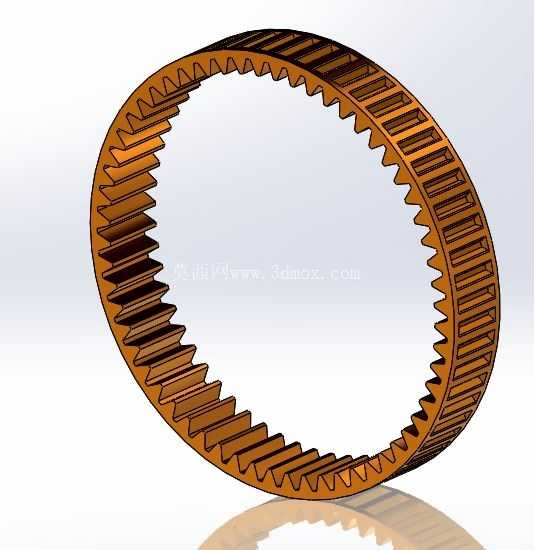

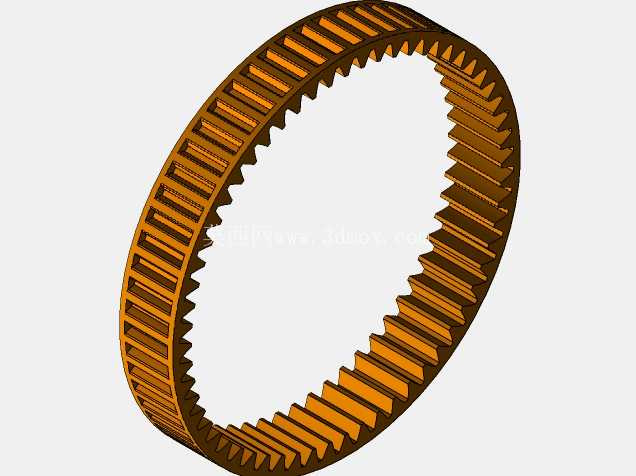

在润滑方式的选择上，如果是应用在低速轻载的场景，可以采用脂润滑，装配时在轮齿啮合面和轴承内部填充适量的锂基润滑脂即可，维护周期可以达到1000小时以上；如果是应用在高速重载的传动场景，则需要设计对应的油道，采用喷油润滑的方式，及时带走啮合产生的热量，避免轮齿胶合失效。这套结构的动力传递路径为：驱动扭矩从中心输入轴传入，带动行星架转动时，三个行星轮既围绕自身轴线自转，同时沿着内齿圈的节圆做公转运动，最终通过内齿圈或者行星架将动力输出，可根据不同的传动比需求选择固定内齿圈、固定太阳轮或者固定行星架的不同连接方式，实现减速、增速或者差速传动的功能，适配不同设备的动力传递需求。
