平行轴传动用直齿圆柱齿轮结构

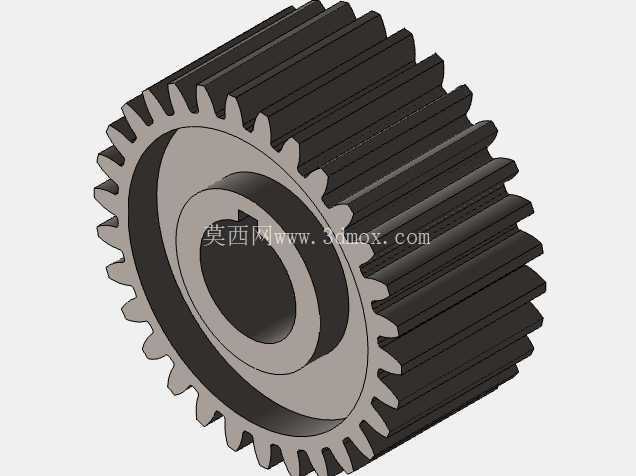

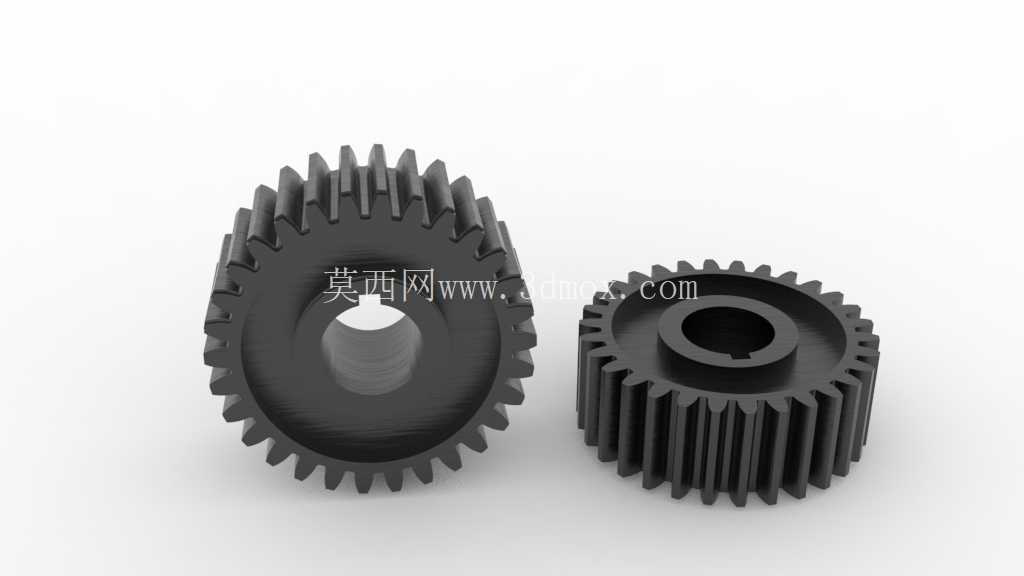

　　在常规机械传动系统的布局中，平行轴间的动力传递是极为常见的工况需求，这类工况覆盖了从轻载的小型输送设备、工装夹具驱动单元，到中载的通用机床进给机构、轻工包装设备传动链，再到部分重载工况下的辅助传动支路，直齿圆柱齿轮始终是这类场景下应用占比最高的传动零件之一。这款直齿轮的齿向与齿轮内孔轴线完全平行，不存在螺旋角带来的轴向分力，这一特性直接决定了它的安装适配性——支撑轴系不需要额外设置承受轴向载荷的推力轴承，仅用常规深沟球轴承即可满足支撑需求，能有效简化轴系的结构设计，降低整体装配复杂度，也减少了后期运维过程中轴向间隙调整的工作量。从结构细节来看，这款齿轮采用了轮毂与轮缘等宽的实体式结构，没有设置减重孔或辐板，这类结构通常适配齿顶圆尺寸适中、齿宽与孔径比值合理的应用场景，整体刚性充足，能在额定载荷下避免轮体出现辐板变形导致的啮合偏载问题。内孔为光滑圆柱孔设计，装配时可通过平键与传动轴实现周向固定，配合轴肩与轴端挡圈即可完成轴向定位，安装公差可根据传动精度等级选择H7或H8级配合，适配不同转速、载荷的使用需求。

　　齿廓采用标准渐开线齿形设计，齿顶高、齿根高均符合通用圆柱齿轮基准齿形规范，啮合过程中重合度满足平稳传动要求，不会出现根切问题，齿根过渡圆角做了平滑处理，能有效降低齿根位置的应力集中系数，提升轮齿的弯曲疲劳强度，在频繁正反转的传动工况下，也能减少齿根断裂的失效风险。在实际选型匹配过程中，首先需要确认安装边界：齿轮的内孔直径要与待适配的传动轴轴径匹配，齿顶圆直径要预留足够的箱体安装间隙，避免轮齿转动过程中与箱体内壁、相邻传动件发生干涉；齿宽尺寸要与配对齿轮的齿宽形成合理差值，通常小齿轮齿宽略大于大齿轮，抵消装配时的轴向错位影响，保证全齿宽参与啮合。

　　这款齿轮的传动特性决定了它没有轴向力，所以在多级平行轴传动布局中，不会给中间轴带来额外的轴向载荷，能让整个传动链的轴承选型更统一，也能降低轴系的轴向窜动风险，提升传动的平稳性。从设计逻辑上，这类直齿轮的建模过程需要先确定模数、齿数、压力角这些核心参数，通过渐开线方程生成精准的齿廓曲线，再通过拉伸生成轮齿实体，之后完成轮毂、内孔、键槽的结构设计，过程中需要校验齿顶厚、齿根厚的尺寸是否满足强度要求，避免出现齿顶过尖导致的早期磨损问题。

　　在实际应用场景里，这类直齿轮常被用在变速箱的低速档传动支路、输送机的滚筒驱动端、小型机床的手动进给机构、自动化设备的同步传动单元中，因为直齿轮的啮合是沿全齿宽同时进入和退出啮合，相比斜齿轮它没有轴向力，但传动时的啮合冲击会略高，所以更适合中低转速、对轴向空间有严格限制、不希望产生额外轴向载荷的传动场景。在装配调试时，需要保证配对齿轮的轴线平行度在公差允许范围内，否则会出现轮齿一端接触偏载，加剧局部磨损，缩短齿轮使用寿命；同时齿侧间隙要调整到合理范围，间隙过小会导致传动卡滞、润滑脂无法进入啮合面，间隙过大则会出现反向传动空程，影响传动精度，尤其是在需要正反转的定位传动场景中，齿侧间隙的控制尤为关键。轮体的材料选择通常根据载荷情况确定，轻载工况可采用工程塑料或45号钢正火处理，中载工况可采用40Cr调质后齿面高频淬火，重载冲击工况则需要采用20CrMnTi渗碳淬火处理，不同的热处理工艺对应不同的齿面硬度，也直接决定了齿轮的承载能力和使用寿命。
