V型六缸汽车发动机总成结构

　　V型六缸内燃机作为乘用车与轻型商用车动力系统中的经典构型，在整车前置后驱、前置四驱以及部分高性能横置平台中都有广泛应用。这套三维结构完整呈现了V6发动机从缸体、缸盖、进排气路径到前端输出连接的主体布局，可用于动力舱布置校核、教学演示以及零部件结构方案讨论。

　　从实际装车场景看，V6机型的核心价值在于运转平顺性与动力储备的平衡。相比直列四缸，六缸做功间隔更短，曲轴每转一圈有三次做功叠加，怠速振动与中低速扭振明显降低；相比V8，其整机长度更短、质量更集中，便于在有限机舱内布置变速箱、悬置和附属管路。模型采用两列气缸呈夹角对置的V型排布，缸体下部为整体式曲轴箱结构，两侧缸盖分别承载气门机构与进排气接口，这种布置直接决定了整机宽度、高度以及维修时的拆装空间。

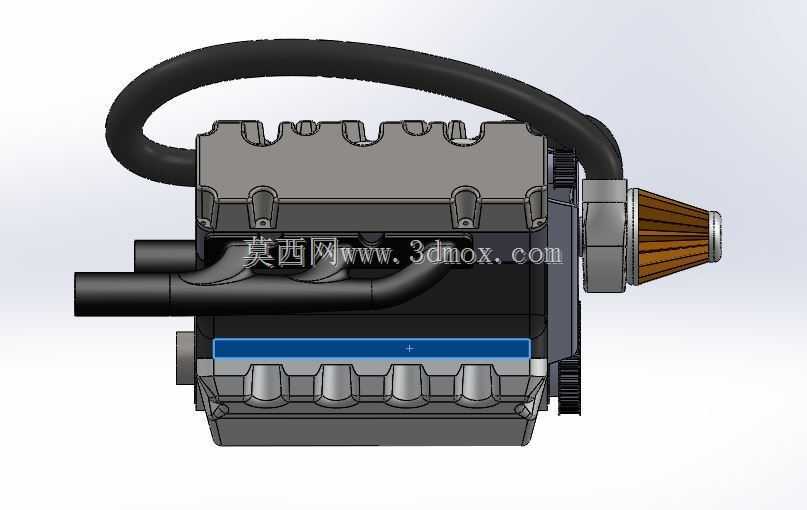

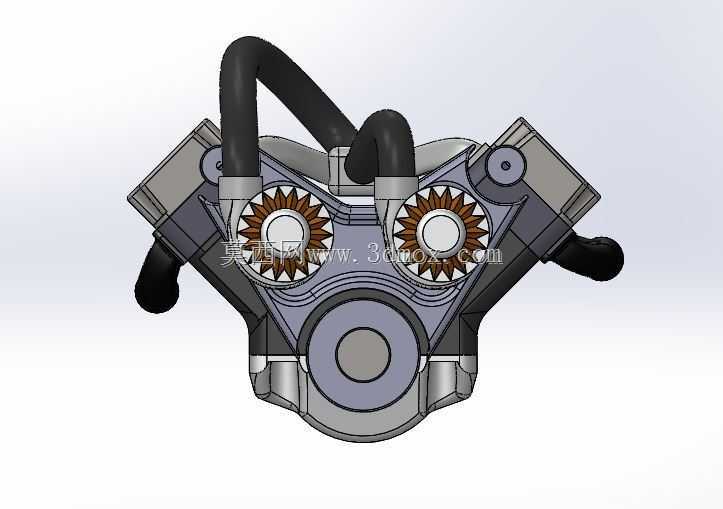

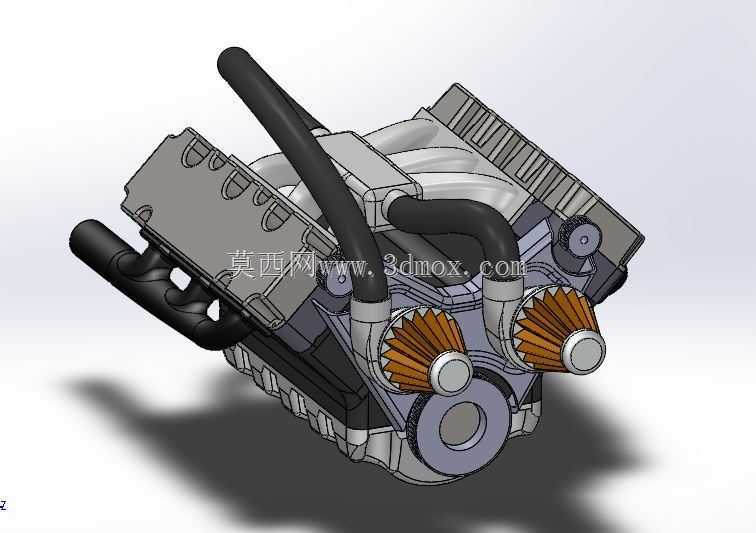

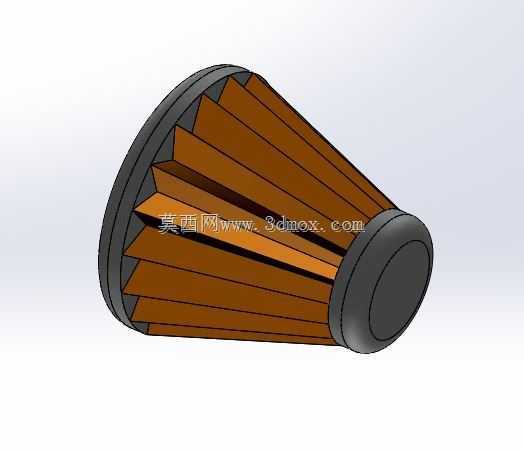

　　结构设计上，V型夹角的选取需要同时兼顾点火顺序、平衡轴布置、进气歧管走向和整车碰撞空间。图中机体上方保留了两列缸盖的轮廓与顶部安装特征，缸体侧面可见管路与接口走向，前端锥形输出连接件用于表现动力向外传递的衔接关系。粗实的环形软管跨接于机体上部，体现了附属管路在整机外形中的占用边界；这类管路在真实机型中可能对应曲轴箱通风、冷却旁通或进气相关回路，建模时若忽略其弯曲半径和固定卡箍位置，后续在机舱数模中极易与饰盖、线束或防火墙发生干涉。

　　外形尺寸与安装边界是动力总成三维设计中必须优先锁定的内容。V6发动机的长度主要受缸心距、前端轮系和后端飞轮壳影响，宽度则由V型夹角、缸盖宽度及进排气歧管外轮廓决定，高度涉及油底壳最低点至进气歧管或节气门最高点的距离。进行整车布置时，不仅要关注机体本体，还要预留机油尺、起动机、发电机、空调压缩机、转向泵等附件的装配与维护空间。模型中下部蓝色分层区域可用于表达油底壳或下缸体接合面，该区域直接影响发动机在副车架上方的离地间隙，以及整车俯仰运动时油液晃动与吸油可靠性。

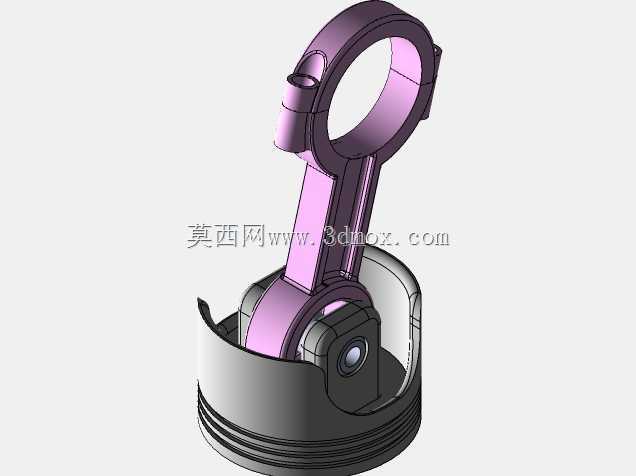

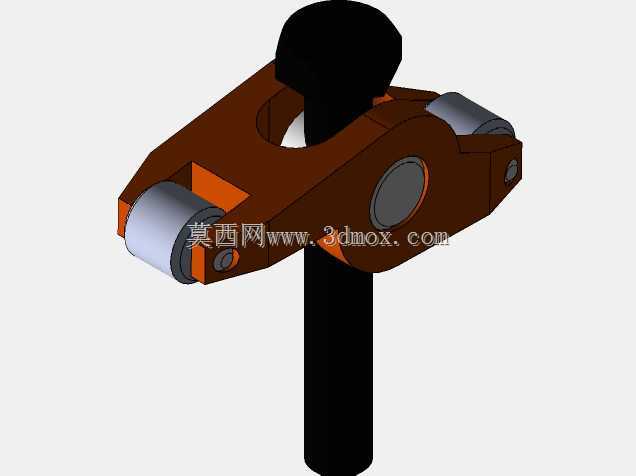

　　功能特性方面，六缸V型结构通过两列气缸共享一根曲轴，缩短了曲轴长度，有利于提高曲轴刚性；缸体两侧的载荷经主轴承盖传递至曲轴箱，再通过悬置支架与车架连接。设计缸体时，需要在壁厚、加强筋、水套和油道之间取得平衡：水套要保证两列气缸冷却均匀，避免后排或转角区域过热；主油道需向曲轴轴承、凸轮轴和液压挺柱稳定供油；曲轴箱通风路径则要控制窜气分离效率，减少机油消耗。模型虽然以外观总成为主，但各接合面、管口和端部连接位置的表达，能够帮助设计者理解装配层级。

　　从建模思路看，这类发动机总成适合采用自顶向下的骨架方式构建：先确定曲轴轴线、气缸中心线、V型夹角和缸心距，再分别建立缸体、缸盖、油底壳、前端盖和外部管路。缸体上的螺栓凸台、加强筋和侧壁开口不应随意省略，因为这些特征决定了零部件的工艺可行性与拆装顺序。外部软管则需按照最小弯曲半径和实际固定点走线，不能仅为视觉效果横穿高温排气区域或运动件附近。

　　在维修与教学场景中，该结构也可用于说明发动机悬置受力、附属轮系包络以及进排气侧热边界。前端输出连接件周围通常要考虑皮带轮、减振器和启动齿圈的空间；机体两侧则需预留火花塞、喷油器、线束插接件和冷却水管的操作空间。若将其用于整车概念阶段，设计者还应结合变速箱壳体形成完整动力总成包络，校核纵梁、转向机、传动轴和隔热板之间的间隙。

　　整体而言，该V6发动机结构抓住了V型动力总成最关键的外形特征：两列缸盖形成的上部轮廓、集中式缸体、前端输出接口以及跨接管路共同构成了真实机舱布置中的主要约束。对于结构设计人员，它不仅是外观展示件，更可作为动力舱尺寸协调、装配关系梳理和内燃机结构认知的基础数模。
