齿轮联动平行夹取机械爪结构设计

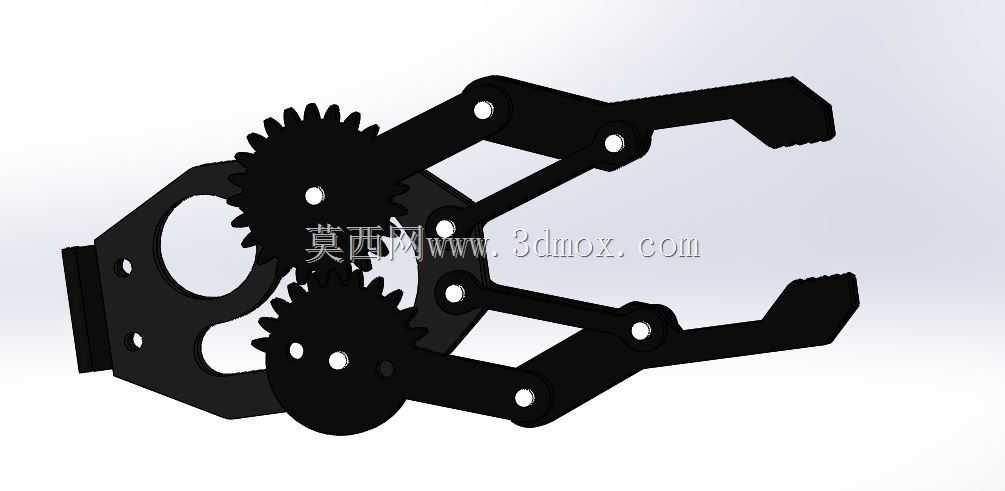

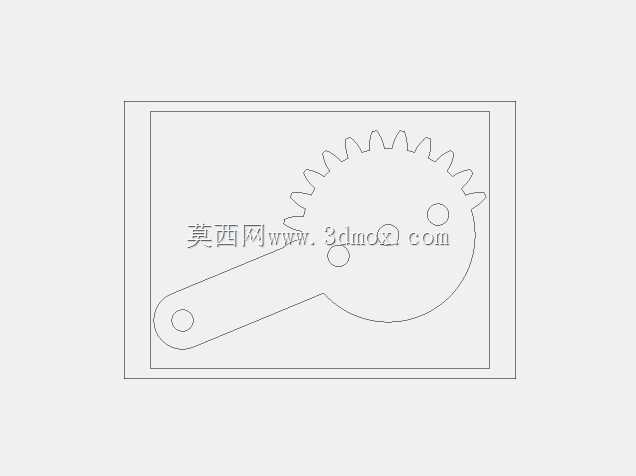

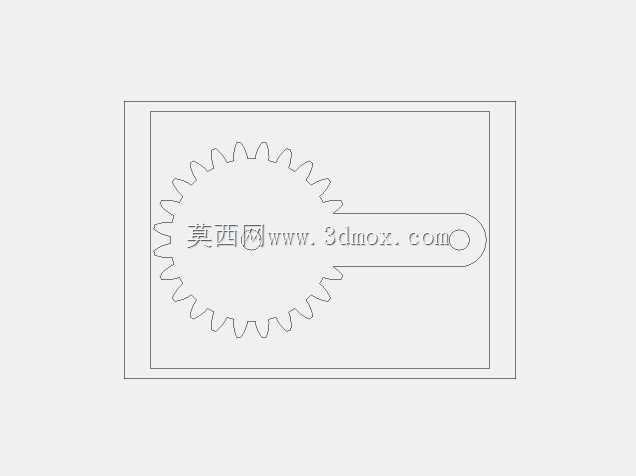

这款齿轮联动夹爪是机械手末端执行机构的典型结构，在3C电子装配、小型零件分拣、轻工产线上下料场景中应用广泛，主要针对规则形状的小型工件完成夹取、转运、定位动作，相比单自由度夹爪，其双齿轮同步啮合的结构能保证两侧夹臂始终保持平行开合，不会出现单侧偏摆导致的工件夹歪、脱落问题，夹持过程的对中性表现优异。从结构设计逻辑来看，整个夹爪以中部安装基板作为承载主体，基板上预留的多个安装孔可直接适配标准机械臂末端法兰，也可通过转接板安装在直线滑台、旋转气缸等执行元件的输出端，安装边界的孔位按照通用小型末端执行器的孔距规范设计，不需要额外做定制转接就能适配多数常规自动化执行端的安装尺寸。夹爪的动力传递路径非常清晰，动力输入后带动其中一个齿轮转动，通过上下两个相互啮合的齿轮实现动力同步传递，每个齿轮分别连接一组连杆夹臂，连杆铰接点的位置经过运动学校核，保证夹臂开合全程的运动轨迹为平行直线，不会出现夹头内收或外张的角度偏差。夹臂末端的夹持面做了防滑齿形结构，在夹取表面光滑的金属、塑料工件时能提供足够的摩擦力，不需要额外粘贴防滑垫就能满足常规工况的夹持力需求，同时夹臂的长度可根据实际夹持工件的尺寸范围做同比例缩放，铰接点的位置参数可根据开合行程需求做对应调整，整个结构没有复杂的曲面特征，所有零件都可通过常规铣削、线切割工艺加工完成，加工成本低，后期维护更换易损件也非常方便。在实际选型适配时，可根据夹持工件的重量匹配对应规格的驱动元件，若搭配气动驱动可实现快速开合动作，适配高速分拣产线的节拍需求；若搭配伺服舵机驱动则可精准控制夹持力，避免夹伤表面易损的精密工件。整个结构的运动副全部采用铰接连接，没有易卡滞的滑动摩擦面，在粉尘、少量油污的车间环境下也能稳定运行，日常维护只需要定期在铰接点加注润滑脂即可，不需要频繁拆解保养。
