4S设备用密封型变速箱端盖结构

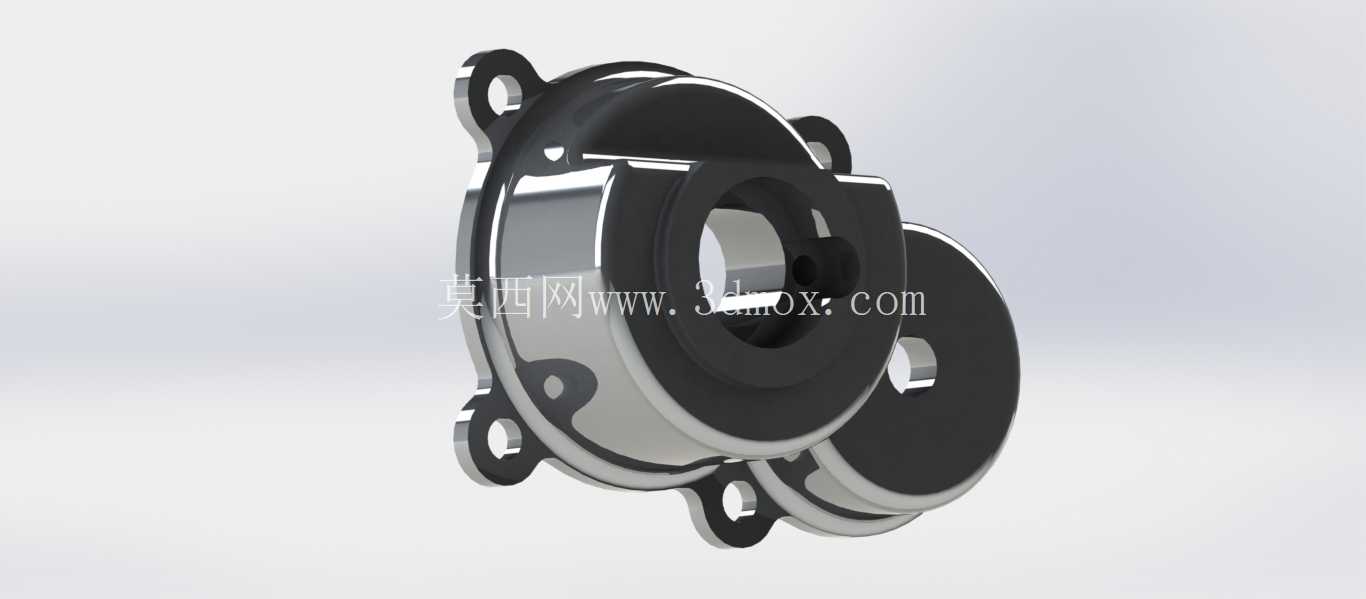

　　这款变速箱端盖主要应用在小型变速传动机构的壳体端部密封场景，常见于4S店维修替换用的配套传动组件、小型代步设备传动箱、轻工自动化输送线的减速单元端部，承担壳体封闭、轴承外圈定位、传动腔密封防漏、外部杂质阻隔的核心作用，是传动箱体不可或缺的固定密封零件。从结构设计来看，端盖采用阶梯式同轴腔体结构，中心预留的通孔适配输入轴的穿出需求，孔位内侧设计有密封件安装槽位，可嵌入骨架油封实现轴与端盖之间的动密封，避免箱体内润滑油沿轴向外泄漏，同时阻挡外部粉尘、切削碎屑、水汽进入传动腔破坏齿轮啮合面与轴承润滑环境。

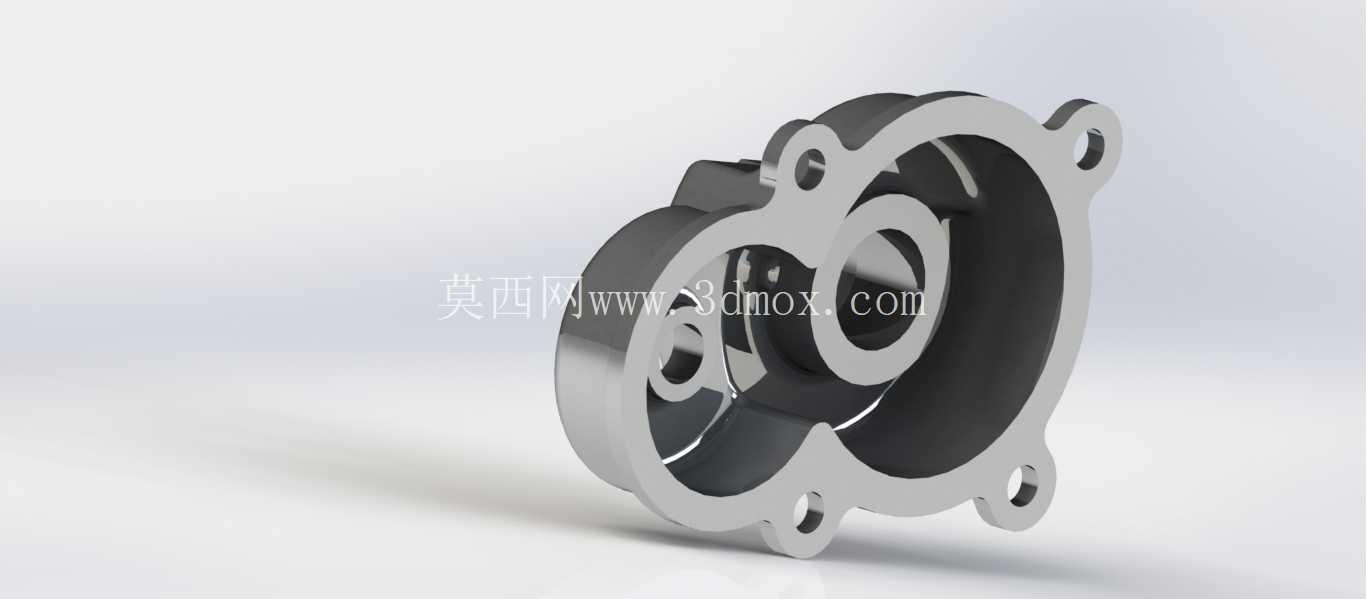

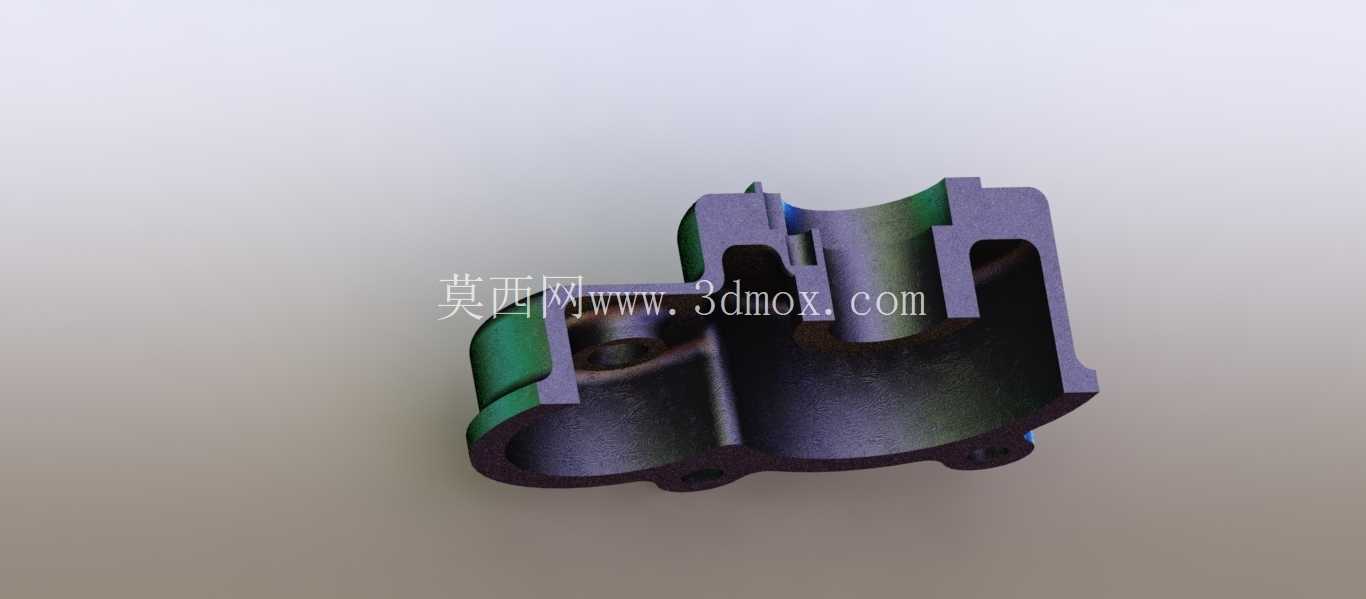

　　端盖的外圈法兰边均匀分布多个带安装沉台的固定孔，孔位的位置度公差控制在0.1mm以内，安装时可通过螺栓将端盖压紧在变速箱壳体的对应结合面上，结合面处设计有0.5mm深度的密封胶槽，涂覆密封胶或加装纸质密封垫后即可实现壳体结合面的静密封，杜绝结合面渗油问题。端盖的腔体内部深度经过精准核算，刚好可以容纳输入端轴承的外圈部分，装配时轴承外圈可直接抵靠在端盖内部的定位台阶上，既限制了轴承的轴向窜动量，保证传动齿轮的啮合间隙处于设计范围内，又不需要额外加装轴承定位挡圈，减少了装配工序与零件数量。

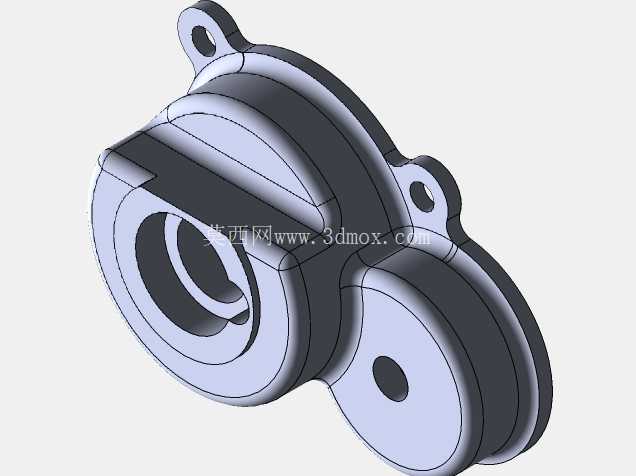

　　从安装边界来看，这款端盖的最大外缘由法兰安装边决定，整体外轮廓为带定位凸台的类圆形结构，凸台部分可嵌入变速箱壳体的对应定位止口内，装配时无需反复调整同轴度，依靠止口配合即可保证端盖中心与箱体轴承孔的同轴度要求，降低现场装配的对位难度。端盖的壁厚设计遵循等强度原则，法兰安装边厚度略大于腔体侧壁厚度，既保证螺栓拧紧时法兰边不会发生翘曲变形，又尽可能控制零件整体重量，避免不必要的材料浪费。在实际使用场景中，这类端盖除了基础的密封定位作用，部分结构区域还预留了传感器安装位，可加装转速传感器检测输入轴的实时转速，为传动系统的状态监测提供安装基础，不需要额外在箱体上打孔改装，降低了后期运维改造的成本。

　　设计过程中重点考虑了模具成型的工艺性，所有转角位置都设计了R2-R3的铸造圆角，避免应力集中导致的零件开裂问题，同时拔模斜度控制在1.5度，适合采用压铸或者砂型铸造工艺批量生产，机加工工序仅需要处理安装孔、中心轴孔、密封槽与结合面，加工余量控制在1.5-2mm，有效缩短机加工周期，降低零件制造成本。针对不同的使用工况，端盖的表面处理可采用喷塑或者电泳工艺，提升外部的防锈耐腐蚀能力，即使在潮湿多尘的车间环境或者户外小型设备上使用，也能保证较长的使用寿命，不会因为表面锈蚀导致密封失效。在装配验证环节，这款端盖的固定孔位与常规同规格变速箱壳体完全匹配，替换原有端盖时不需要对壳体进行二次加工，直接拆卸旧件后清理结合面，更换密封垫即可完成安装，维修替换的便利性较强，适合售后维修市场的快速更换需求。端盖的腔体内部还设计有回油槽结构，飞溅到端盖内壁的润滑油可沿回油槽重新流回箱体油池内，避免润滑油在端盖底部积存导致的密封件浸泡老化，延长密封件的更换周期，减少设备日常维护的频次。
