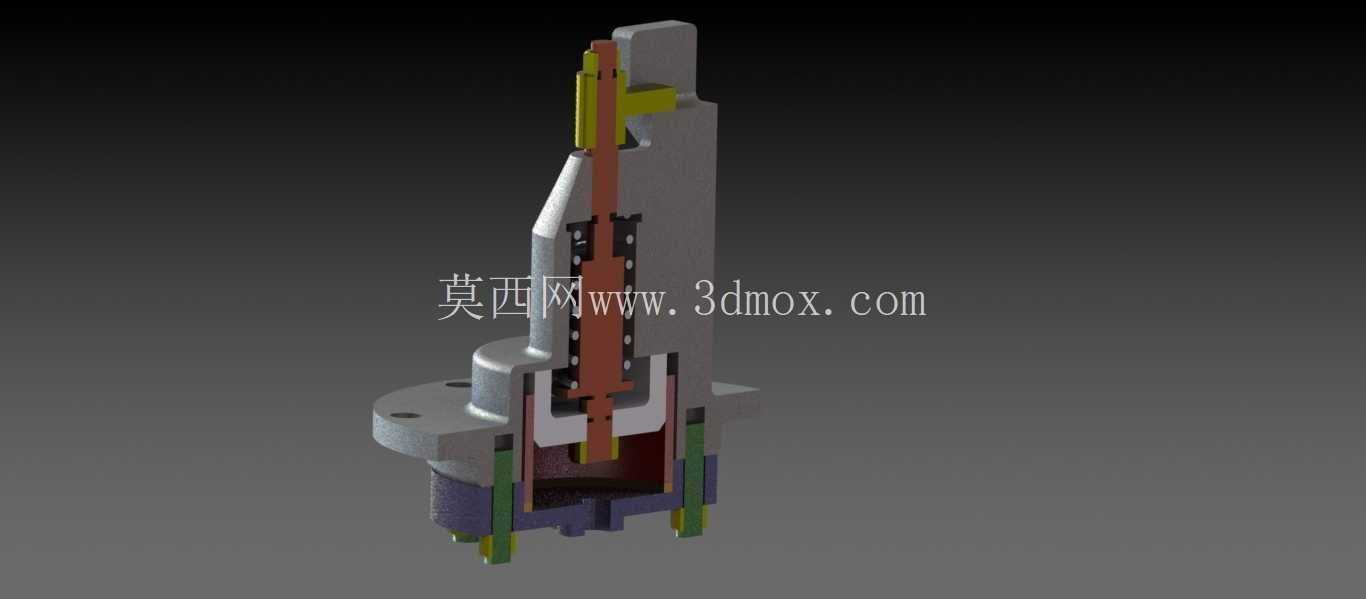

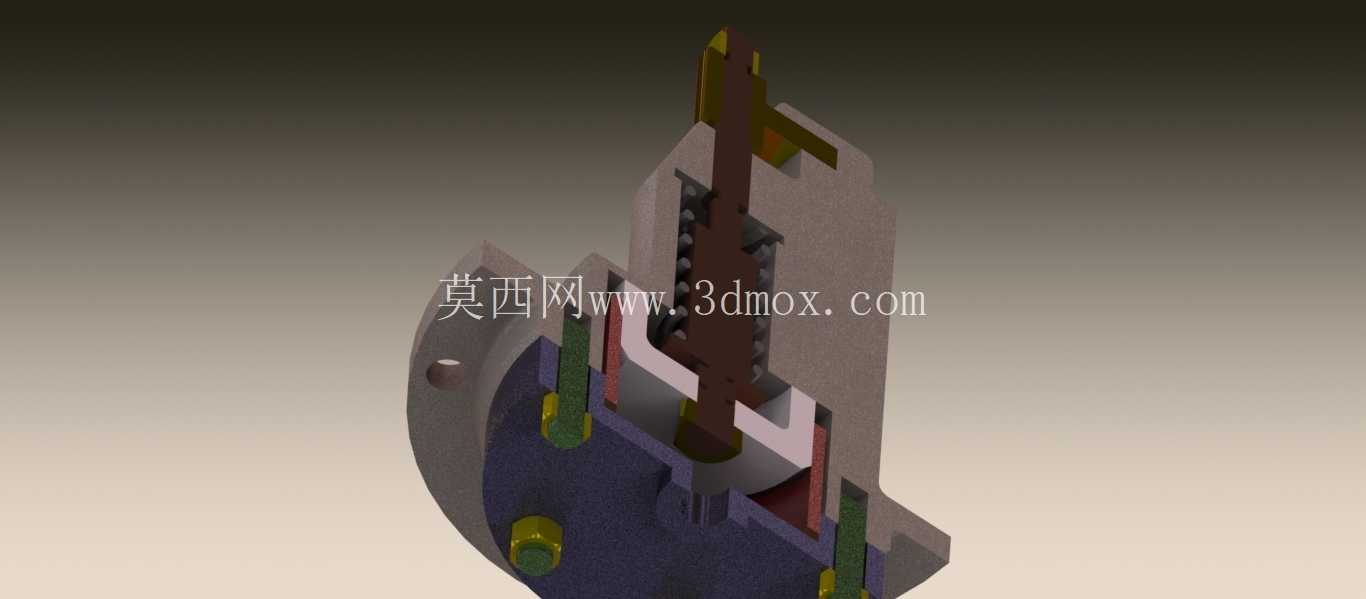

剖视展示内置密封结构液压活塞组件

　　在液压传动系统的实际落地场景里，这类活塞组件是把液压油压力能转化为直线往复机械能的核心执行部件，常见于小型工装夹紧回路、机床进给驱动单元、工程机械的辅助动作支路，甚至部分小型液压机具的动力输出端，区别于大吨位重载油缸的活塞结构，这款组件的设计更偏向紧凑安装空间下的中低压工况适配，从剖视结构能清晰看到内部的密封排布、导向支撑以及复位弹性件的布局逻辑。

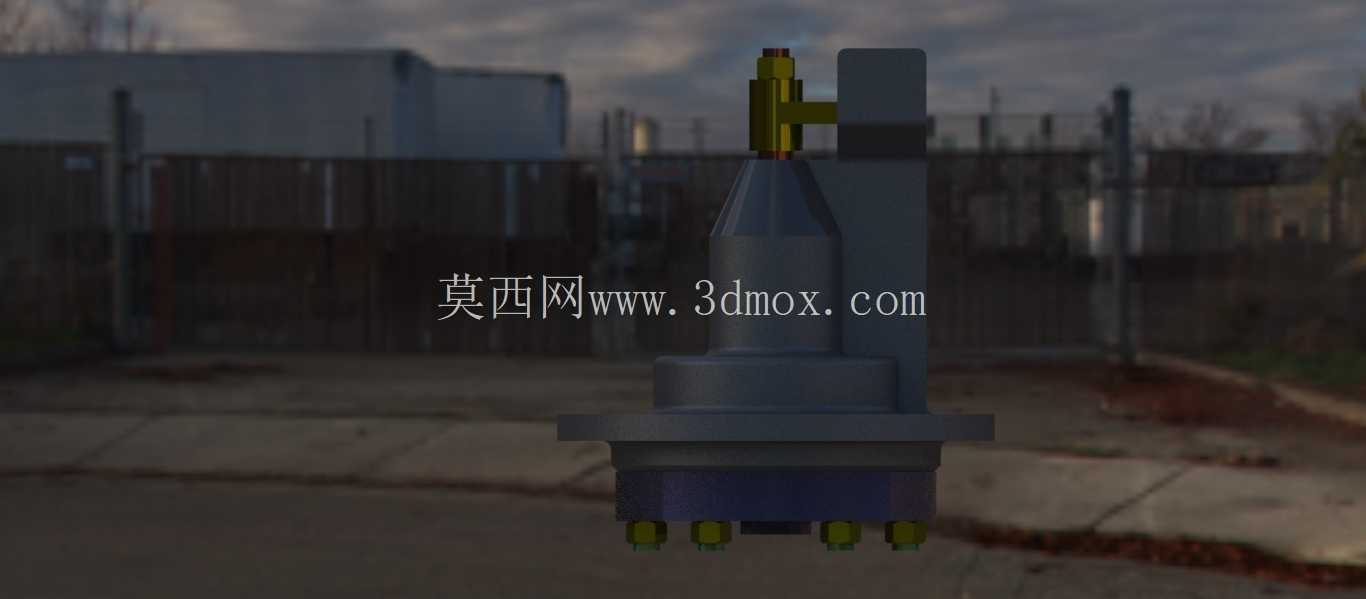

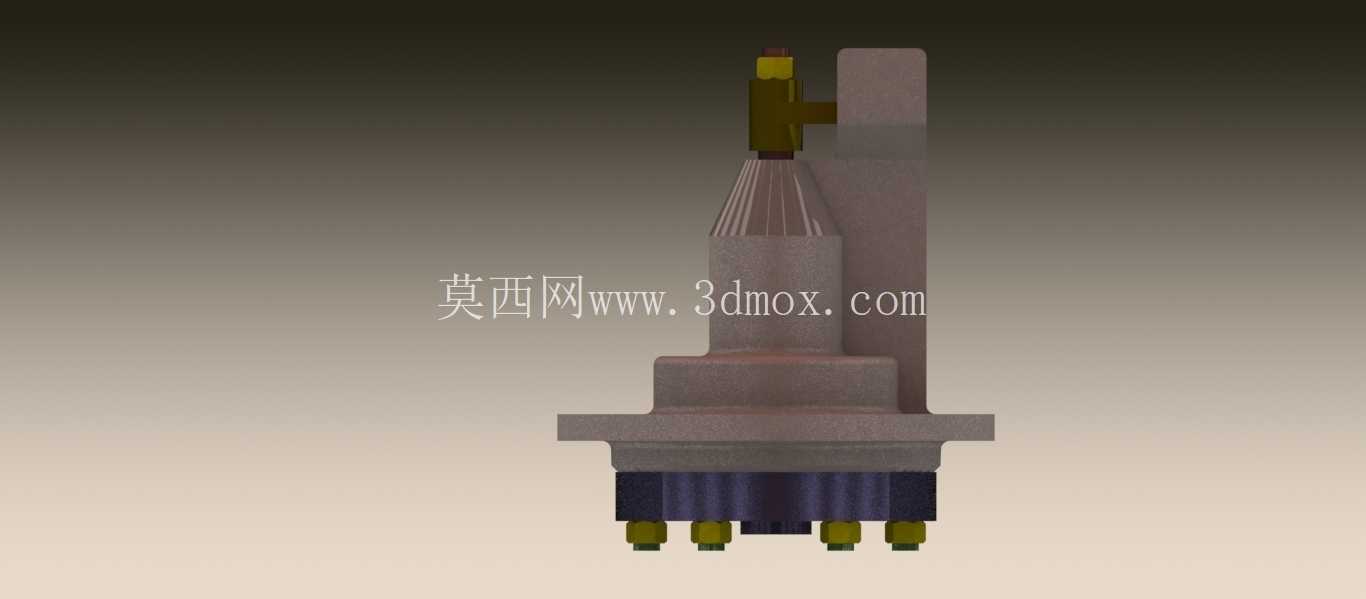

　　先从安装边界说起，这款活塞组件的缸体外径适配小通径安装孔位，轴向安装尺寸预留了足够的行程余量，安装法兰端的连接孔位采用均布设计，可适配不同角度的安装姿态，不管是垂直安装做顶升动作，还是水平安装做推拉进给，内部的导向环结构都能抵消侧向载荷带来的偏磨问题，避免活塞在往复运动中出现卡滞。很多现场调试时遇到的活塞爬行问题，追根溯源要么是导向件配合间隙不合理，要么是密封件预压缩量设置不当，这款结构在设计时就把导向环的宽度做了针对性调整，相比同行程的常规活塞，导向支撑长度占活塞总长度的比例提升了近两成，能更好地承受小幅侧向力，适合安装空间局促、无法额外加装导向套的应用场景。

　　从功能特性上看，组件内部集成了多道密封结构，靠近无杆腔侧的主密封采用唇形结构，承压时唇口会在油压作用下自动贴紧缸筒内壁，压力越高密封贴合度越好，能有效减少内泄；靠近有杆腔侧设置了防尘密封，可阻挡外界粉尘、金属碎屑进入缸体内部，避免划伤缸壁和密封件，延长整套元件的使用寿命。内置的复位弹性件采用圆柱螺旋压缩弹簧，排布在活塞与端盖之间的腔体内，在油压卸荷时能驱动活塞自动复位，不需要额外配置回程油路，简化了外接液压回路的设计，这点在单作用驱动的场景里实用性很强，比如工装夹具的夹紧松开动作，只需要一路压力油就能完成工作行程，复位靠弹簧力实现，能减少液压阀组和管路的配置数量，降低整套系统的成本和故障点。

　　设计思路上，这款活塞没有采用复杂的整体式结构，而是做了分体式装配设计，活塞体、活塞杆、密封槽、导向件安装位都采用模块化拆分，加工时可以分别针对不同部件选择合适的材料和热处理工艺，比如活塞体采用耐磨铸铁保证导向面的耐磨性，活塞杆采用中碳钢调质后表面镀铬提升硬度和防锈能力，密封槽的加工精度单独管控，避免整体加工时不同部位精度要求不一致带来的工艺难度提升。另外从剖视结构能看到，组件内部的油道开孔做了倒角过渡处理，避免压力油流动时出现湍流冲蚀密封件，同时也能减少油液流动的压力损失，提升传动效率。

　　在实际选型适配时，需要注意这款活塞组件的行程匹配，内置弹簧的预压缩量和极限压缩量经过核算，在全行程范围内不会出现弹簧并圈或者预紧力不足的情况，活塞运行到行程端点时，端盖处设置了缓冲间隙，能减少活塞撞击端盖的噪音和冲击，延长元件的使用寿命。很多设计人员在选用这类小型液压活塞时，容易忽略密封件的材质适配，这款结构的密封槽尺寸是按通用丁腈橡胶密封件设计的，如果应用在高温或者特殊液压介质的场景，只需要更换对应材质的密封件即可，不需要改动整体结构，互换性较强。另外活塞杆的伸出端设置了标准连接螺纹，可以适配不同的接头形式，方便和负载端做连接，不管是铰接连接还是刚性连接都能适配，不需要额外加工转接件，能缩短设备装配的周期。

　　从结构细节上看，活塞与活塞杆的连接采用了防松设计，避免长期往复运动时连接松动导致的动作失效，缸体与端盖的连接采用紧固件均布锁紧，拆卸维护时只需要拆开端盖就能依次取出弹簧、活塞、密封件等部件，日常更换密封件的维护操作非常简便，不需要复杂的专用工具，适合现场运维条件有限的应用场景。
