带法兰安装座的花键轴齿轮传动组件

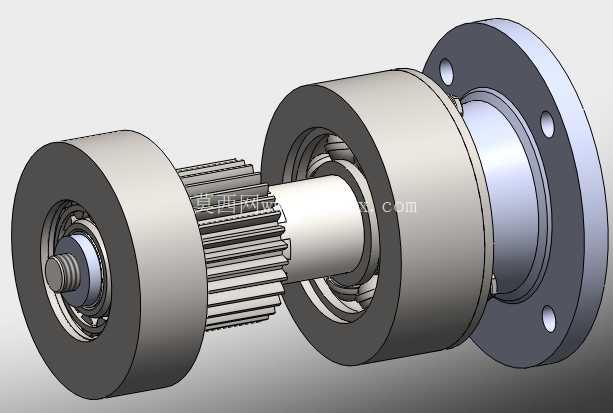

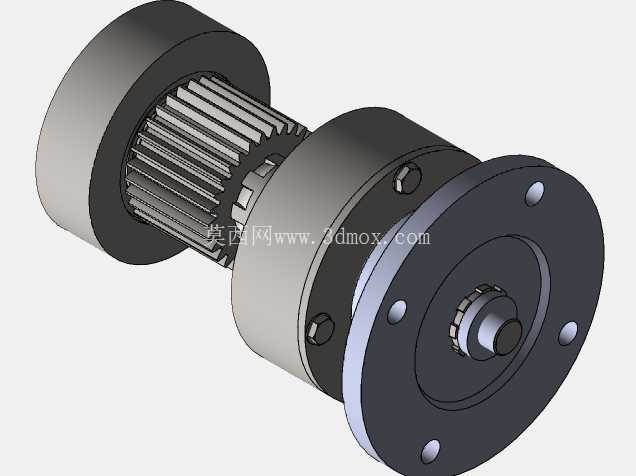

　　这套传动组件的核心作用是在有限安装空间内完成定传动比的扭矩传递，常见于小型动力传输工位、教学实训台架以及低速轻载的辅助传动链路中，区别于大扭矩重载变速器的复杂换挡结构，该组件采用固定齿比设计，没有同步器、拨叉等换挡相关构件，所有传动副始终处于啮合状态，运行过程中不存在换挡冲击，传动稳定性更优，适合不需要变速调节的固定转速扭矩输出场景。从结构布局来看，组件一端采用带螺栓过孔的圆形法兰作为安装基准面，法兰端面上均匀分布的安装孔可直接通过螺栓与设备的安装立板锁紧固定，安装时需要保证法兰端面与动力输入轴的轴线垂直度公差控制在0.02mm以内，避免后续轴系运转出现偏磨。

　　法兰内侧集成了深沟球轴承的安装位，轴承内圈与输出轴段过盈配合，外圈与法兰座孔过渡配合，装配时需要通过铜棒敲击轴承内圈完成压装，禁止直接敲击轴承外圈或滚动体，避免轴承游隙出现偏差影响运转精度。组件中间段为直齿圆柱齿轮传动副，齿轮采用渐开线齿形设计，压力角取通用的20度标准值，齿面加工精度满足中等载荷传动需求，齿轮与轴之间通过矩形花键实现周向固定，花键配合采用间隙配合，既可以保证扭矩传递过程中不会出现周向打滑，也能在装配时方便调整齿轮的轴向位置，适配不同的啮合间隙要求。花键轴的两端分别设置有轴用挡圈槽，装配完成后通过轴用弹性挡圈限制轴系的轴向窜动，挡圈与轴承内圈端面之间预留0.1mm左右的间隙，避免轴系受热膨胀后出现卡滞。

　　组件另一端的支撑结构同样采用深沟球轴承作为回转支撑，轴承外侧设置有端盖安装位，可通过加装密封端盖实现轴承腔的防尘密封，适配多粉尘的车间作业环境。从设计思路层面，这套组件在建模时优先确定了法兰安装面的基准位置，以法兰端面作为所有轴向尺寸的设计基准，依次向外推导轴承安装位、齿轮啮合位、轴伸端的尺寸链，所有配合面的尺寸公差都按照基孔制原则选取，保证加工后的零件可以直接完成互换装配，不需要额外的配磨工序。

　　外形尺寸方面，法兰盘的最大外径为组件的最大外轮廓尺寸，安装时需要在法兰周边预留至少15mm的扳手操作空间，方便螺栓的锁紧作业；组件的总轴向长度需要匹配安装腔的内部深度，轴伸端的伸出长度需要根据对接的联轴器尺寸确定，避免轴伸过长导致联轴器与端盖出现干涉。实际应用中，这套组件可直接对接伺服电机或普通异步电机的输出轴，将电机的高转速低扭矩输出转换为低转速高扭矩输出，也可以作为传动链路的中间过渡单元，衔接前后两级不同转速的传动机构，在小型输送线、实验台架、非标自动化设备的动力传输环节都有较高的适配性。建模过程中对所有零件的配合间隙都做了模拟验证，齿轮啮合侧隙取0.08-0.12mm，既可以保证齿轮运转时不会出现卡滞，也能避免侧隙过大导致传动回程误差超标；轴承与轴、轴承与座孔的配合公差都按照回转件的通用标准选取，保证装配后轴系的径向圆跳动控制在0.03mm以内，满足常规传动的精度要求。
