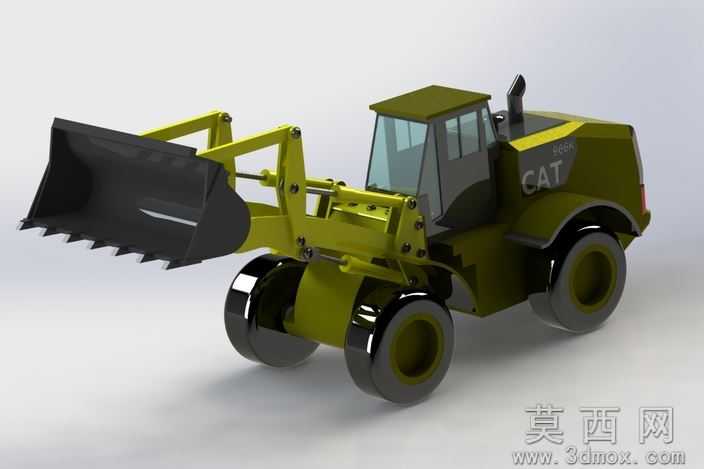

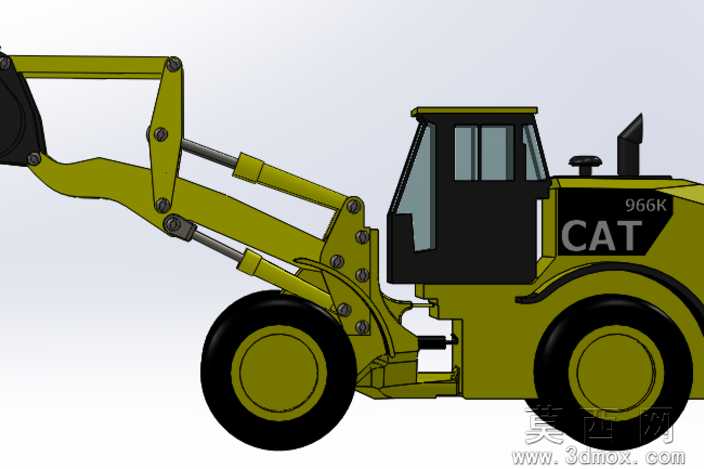

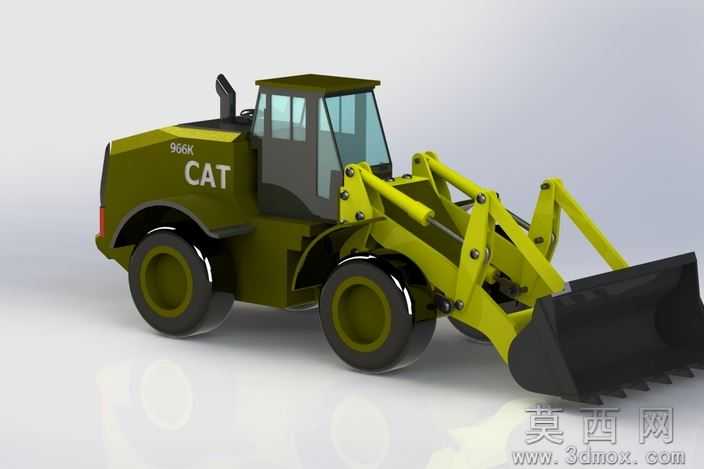

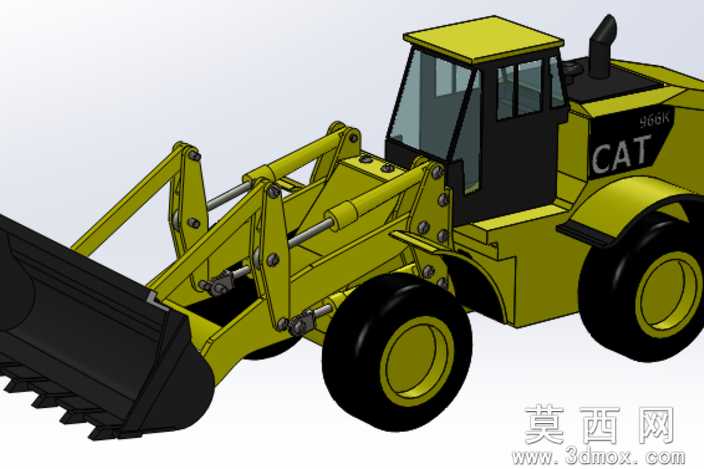

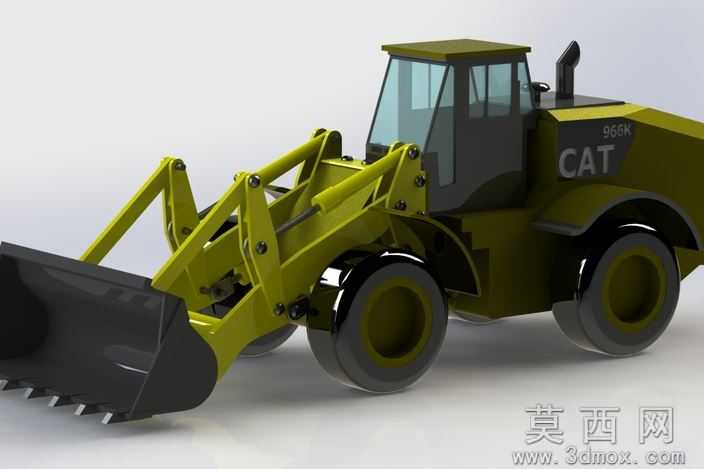

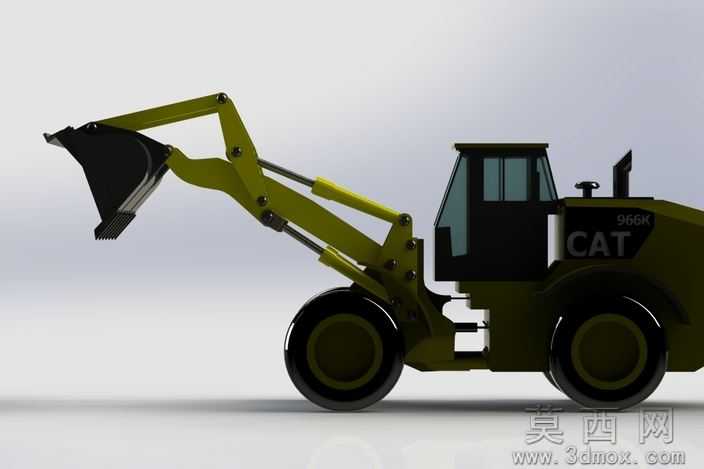

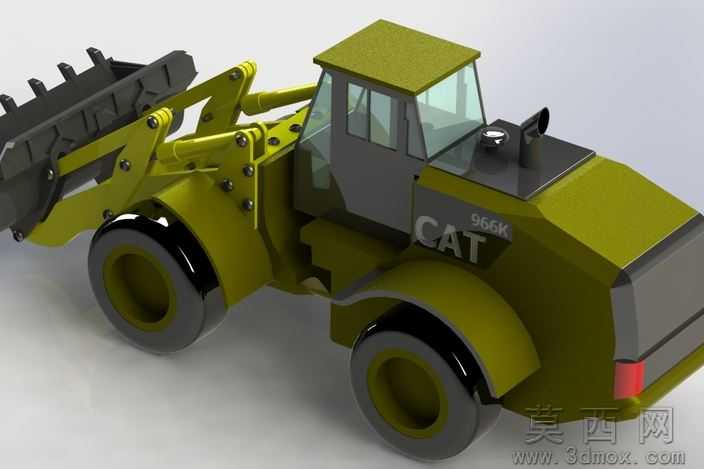

CAT966K轮式装载机铲车三维设计模型

本模型为CAT966K轮式装载机铲车的全参数化三维设计成果，建模阶段以真实工程样机的测绘尺寸为基准，在SolidWorks2012软件环境中完成全流程搭建：首先通过草图绘制确立整机的轴距、轮距、铲斗最大举升高度、卸载距离等核心外廓参数，再通过多实体建模方式拆分驾驶室、动臂总成、铲斗、车架、轮胎、液压油缸、排气系统等独立部件，对铰接点、销轴连接位、液压管路接口等关键装配位置添加精准的几何约束，确保各部件的运动干涉量控制在工程允许范围内，完整还原了真实装载机的装配逻辑。参数设计层面严格遵循轮式装载机的行业设计规范，对动臂的举升角度范围、铲斗的收斗角与卸载角、转向系统的最大转角、轮胎的载荷匹配参数都做了对应设置，所有特征参数保留可编辑属性，设计人员可直接修改对应尺寸快速衍生不同吨位的装载机改型方案。渲染材质环节针对不同部件做了差异化的材质属性配置：车身覆盖件与动臂结构采用工程黄哑光金属漆材质，还原工程机械的专用涂装质感，铲斗与车架结构件采用高耐磨锰钢材质并添加使用磨损的做旧质感，驾驶室玻璃采用半透明带轻微反射的钢化玻璃材质，轮胎采用带胎纹细节的黑色耐磨橡胶材质，液压油缸活塞杆采用抛光金属材质，最终渲染效果真实还原了实车的视觉质感，可直接用于产品宣传展示场景。结构原理上完整复刻了轮式装载机的工作逻辑：前端工作装置采用反转六连杆机构，通过动臂油缸控制动臂的升降动作，通过转斗油缸控制铲斗的收放动作，前后车架通过中央铰接点连接，配合转向油缸实现整机的铰接转向，驾驶室采用六面体框架结构设置有透明视窗与操作空间，动力舱预留了发动机、散热系统的安装位，完整呈现了装载机从动力传输到作业执行的全链路结构逻辑。软件兼容层面，模型除原生SolidWorks2012格式外，还导出了STEP、IGES等通用三维格式，可兼容UG、Pro/E、Catia等主流三维设计软件，不同软件平台的用户都可直接导入使用，不会出现特征丢失、破面等问题，无需额外修复即可开展后续设计工作。研发教学应用层面，该模型可作为工程机械专业的教学案例，帮助学生理解轮式装载机的结构组成与工作原理，也可作为工程机械生产企业的研发参考，用于新产品的方案论证、结构优化、运动仿真分析，同时还可用于虚拟仿真教学场景搭建、工程机械类科普内容制作等场景，具备较高的工程实用价值与教学参考价值。
