Linix24V82转高扭矩自行车驱动电机

日常做两轮助力代步设备的结构适配时，这类低压直流减速电机是选型阶段绕不开的核心部件，不同于常规高速小扭矩电机直接输出动力的方案，这款电机集成了行星减速结构，把内置无刷（或有刷）直流电机的高转速降为82rpm的输出转速，同时把输出扭矩放大到足以驱动单人自行车在常规铺装路面、甚至缓坡路段行驶的水平，不需要额外外挂减速箱，大幅简化了整车的传动链路设计。

从实际应用场景来看，这类电机主要适配民用电动助力自行车、小型折叠电单车、低速两轮代步工具的动力单元，也可经过安装位改造后用于小型低速输送带、桌面级回转工作台、自动售货机的货道驱动等需要低转速大扭矩输出的低压供电场景，24V的额定供电电压属于民用低压安全范畴，适配常规24V锂电池组、铅酸电池组的供电体系，不需要额外做高压绝缘防护，对民用代步设备的安全设计十分友好。

从功能特性上拆解，这款电机的输出轴为单出轴D型切边结构，做传动连接时可以直接和标准D型孔的链轮、同步带轮配合，不需要额外加工键槽，靠D型面的平面配合就能传递足够的扭矩，避免长期正反转切换时出现轴孔打滑的问题；电机本体的外壳采用端盖定位结构，两个对称布置的安装凸耳上预留了光孔安装位，安装时可以直接穿螺栓固定在自行车的车架安装座上，凸耳的位置和常规自行车轮毂电机、中置电机的安装孔位做了适配，不需要对车架做大规模切割改造就能完成装配。

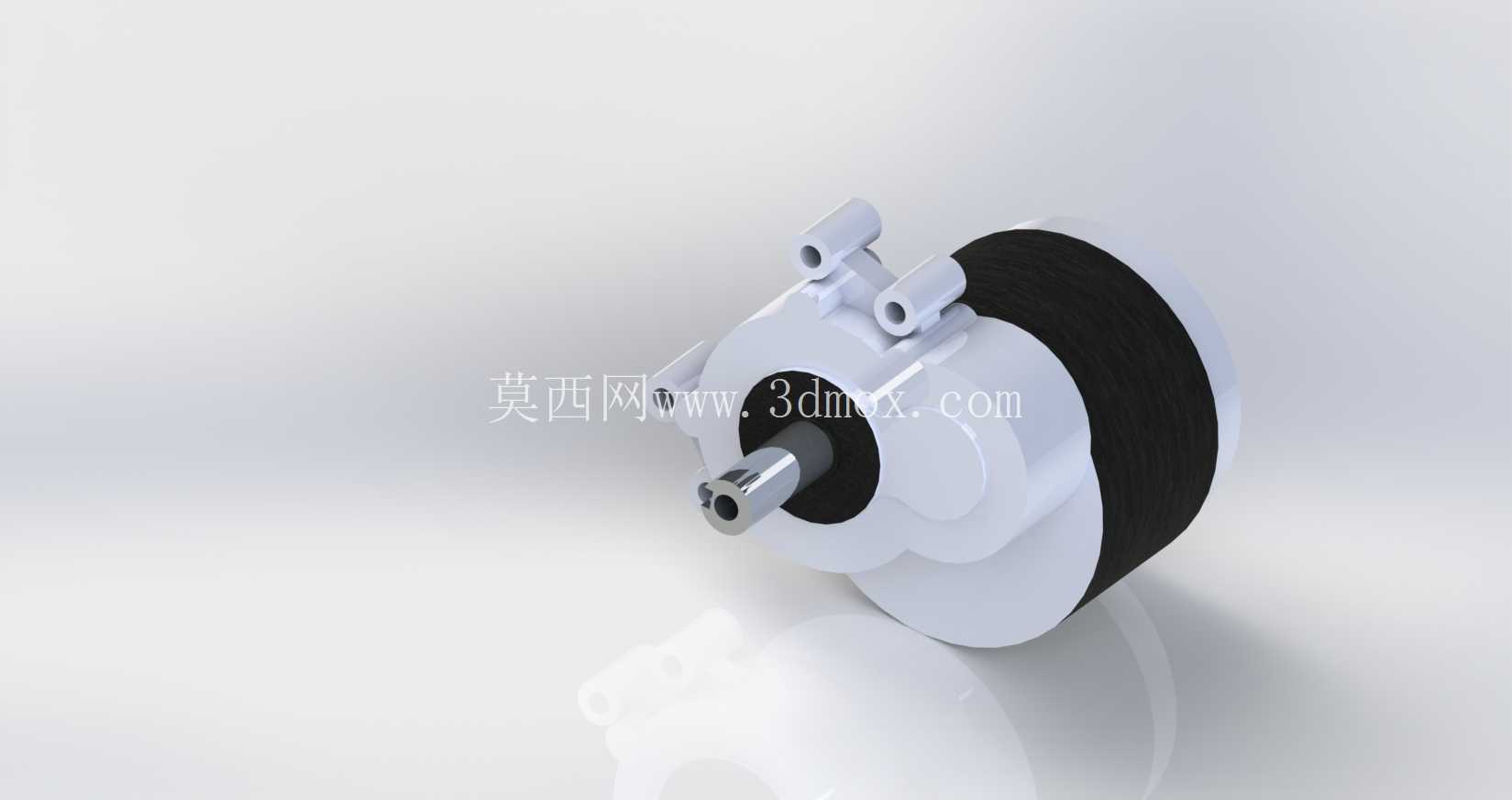

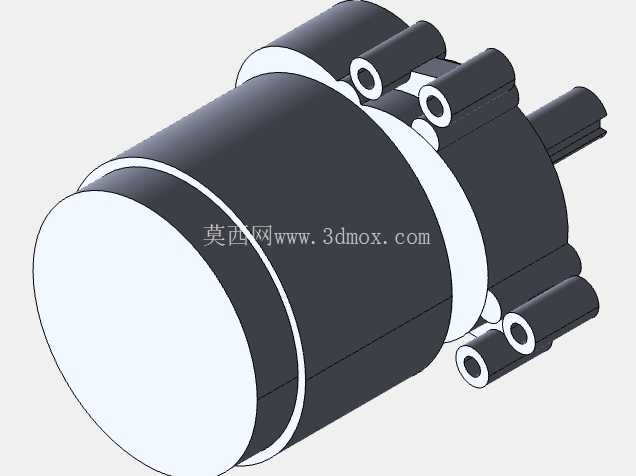

设计思路上，这款电机把减速机构和驱动电机本体做了一体化集成，把黑色的定子绕组部分和白色的减速箱端盖做了同轴布置，整体外形为类圆柱结构，最大外径控制在常规自行车五通、后轮花鼓的安装间隙允许范围内，不会出现安装后和辐条、车架立管、链罩发生运动干涉的问题；绕组部分的外壳做了散热筋结构的隐性设计，日常骑行时的迎面风可以直接带走绕组工作产生的热量，长时间爬坡输出大扭矩时也不会出现过热退磁的问题；输出端的轴承采用双轴承支撑结构，靠近输出轴端的轴承承受径向负载，靠近减速箱端的轴承承受轴向窜动负载，即使自行车经过颠簸路面、传动链轮受到径向冲击时，也不会出现输出轴偏摆、扫膛的问题。

从安装边界尺寸来看，这款电机的轴向总长度控制在120mm以内，最大外径约85mm，两个安装凸耳的中心距为48mm，凸耳上的安装孔直径为6.5mm，可以适配M6的固定螺栓；输出轴的直径为10mm，D型切边的平面到轴外圆的距离为8.5mm，输出轴伸出减速箱端面的长度为20mm，足够容纳标准单速自行车链轮、16齿同步带轮的安装厚度；电机的出线端从绕组尾部的侧面引出，出线方向和输出轴呈90度夹角，安装后线缆可以顺着车架后下叉走线，不会和车轮、链条发生剐蹭。

做三维建模复刻这款电机时，要重点注意几个配合尺寸的公差控制：安装凸耳的孔位公差要控制在±0.1mm以内，否则实际装配时会出现螺栓穿不进、电机安装位错位的问题；输出轴的D型切边尺寸要严格按照实测值建模，否则后期装配链轮时会出现间隙过大打滑、或者过盈量太大装不进去的问题；减速箱端盖和绕组外壳的配合止口尺寸要标注同轴度公差，保证装配后输出轴和电机定子的同轴度，避免运转时出现异响、振动过大的问题。另外建模时要把电机外壳的圆角、安装凸耳的倒角细节做出来，不要做成尖锐直角，否则导出工程图后加工出来的零件会有应力集中点，长期受振动影响容易出现安装耳断裂的问题。

在设备选型适配时，要注意这款电机的额定输出扭矩匹配的是单人骑行、总负载不超过120kg的使用场景，如果用于载货类电动自行车，需要额外核算扭矩余量，不要超负载使用；供电端要匹配24V的直流驱动器，做转速闭环控制时可以在电机尾部预留霍尔传感器的安装位，这款模型的尾部结构也预留了霍尔板的安装空间，不需要额外改造结构就能加装转速反馈元件，实现精准的转速控制。
