适配Arduino的28BYJ-48步进电机驱动组件

在小型自动化装置、创客DIY项目、教学实验平台的开发过程中，低成本、易驱动的步进执行组件一直是入门级运动控制场景的核心选型部件，这套适配Arduino控制体系的28BYJ-48步进电机搭配ULN2003A驱动板的组合，是目前小型开环运动控制场景里应用最广泛的执行单元之一。从实际工程应用来看，这类组件常被用在小型云台转角控制、自动风门调节、桌面级小型机械臂关节驱动、智能小家电的档位切换机构、教学演示装置的位移执行端，不需要大扭矩输出的间歇式回转运动场景里，它的性价比优势非常突出，不需要复杂的伺服参数调试，只需要简单的IO口脉冲输出就能实现精准的步进角控制。

从产品功能特性来看，28BYJ-48本身是一款减速式步进电机，内置齿轮减速组，能够把电机转子的高速小扭矩输出转化为低速大扭矩的回转动力，配合ULN2003A达林顿管阵列驱动板，能够直接承接单片机IO口输出的弱控制信号，放大为足够驱动电机绕组的电流，不需要额外搭建功率放大电路，驱动板上集成的接线端子直接和电机引出的五根排线对接，防呆接口设计能避免现场接线时的相序接反问题，板载的指示灯还能直观显示各相绕组的通电状态，调试阶段不需要额外接检测设备就能判断控制信号是否正常输出。

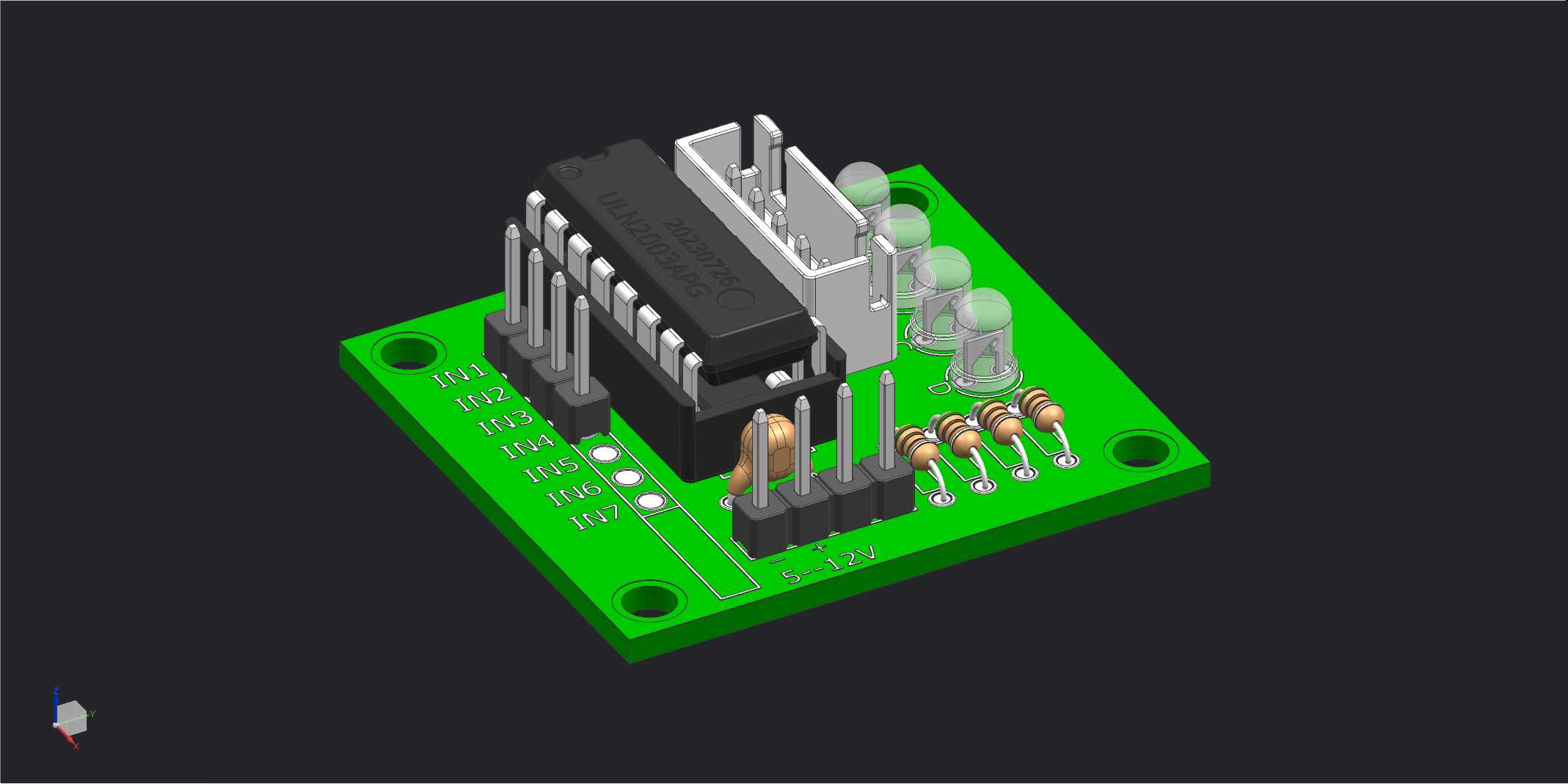

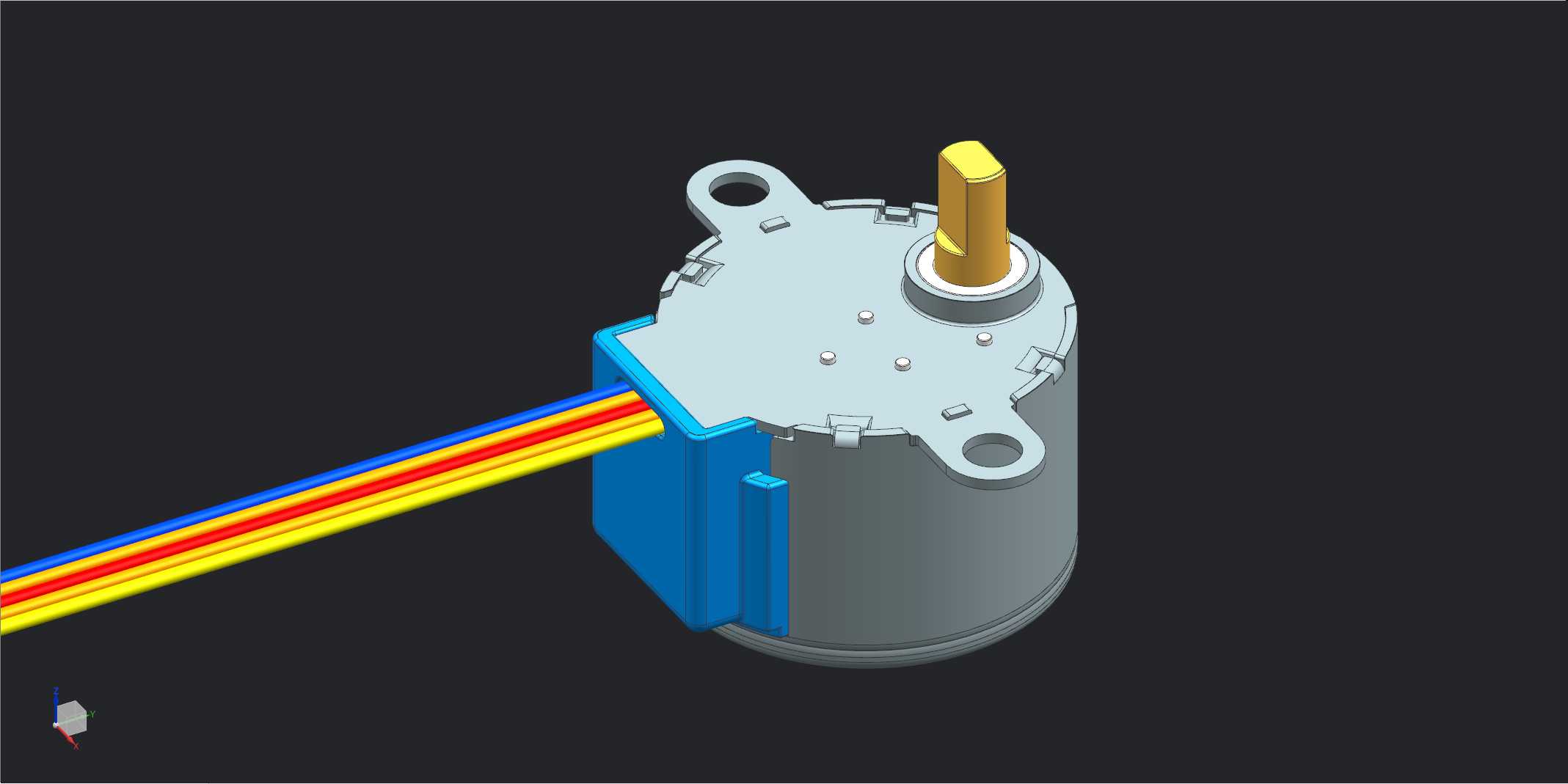

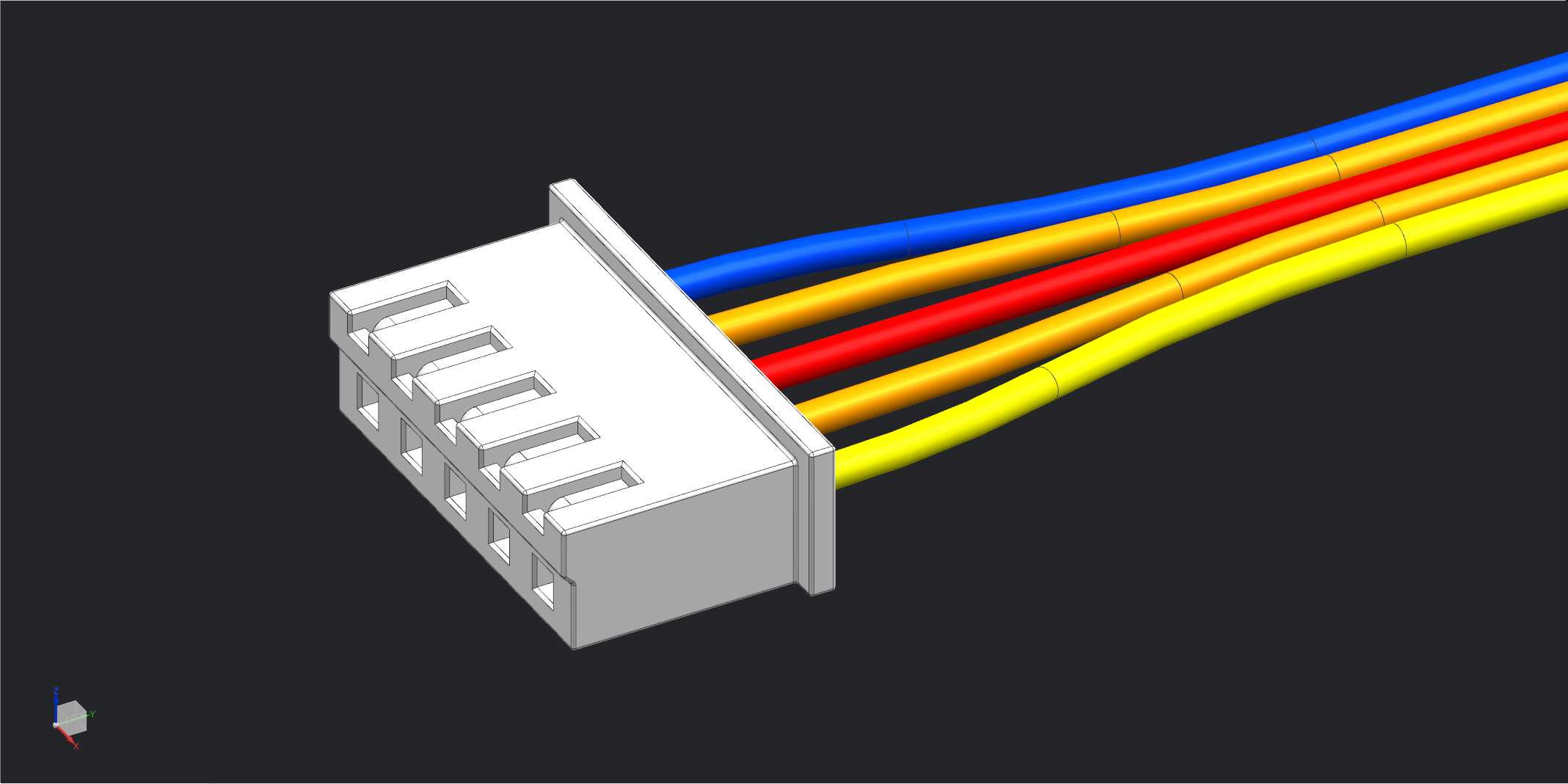

设计这套三维模型的时候，首先还原了电机本体的所有安装边界：电机主体的圆柱形外壳直径、输出轴的轴径与轴长、机身固定耳的安装孔位间距与孔径都按照实物尺寸1:1建模，确保结构设计人员调用模型的时候，能直接在装配体里匹配安装位，不会出现装配干涉。驱动板部分还原了PCB板的实际外形尺寸、板上排针的高度与位置、驱动芯片的外形轮廓、接线端子的插拔空间，甚至连电机排线的弯折半径都做了写实处理，方便设计人员在做整机布线的时候预留足够的走线空间，避免装配时排线被结构件挤压破损。

建模过程中把电机本体的减速箱外壳、输出轴金属轴段、绕组塑封部分，驱动板的PCB基材、贴片元件、直插排针、接线座都做了分零件处理，同时合并了不需要拆分的文字印刷、焊点、走线层细节，既保证模型的视觉写实度，又不会因为过多细碎特征导致装配体卡顿。从安装适配性来看，电机的固定耳采用标准的孔位设计，可以直接用M2螺丝固定在塑料支架或者薄金属安装板上，驱动板的四个安装孔也匹配常用的铜柱固定尺寸，能很方便地安装在电控箱内或者设备机架的平面上，不需要额外做定制化的安装转接件。

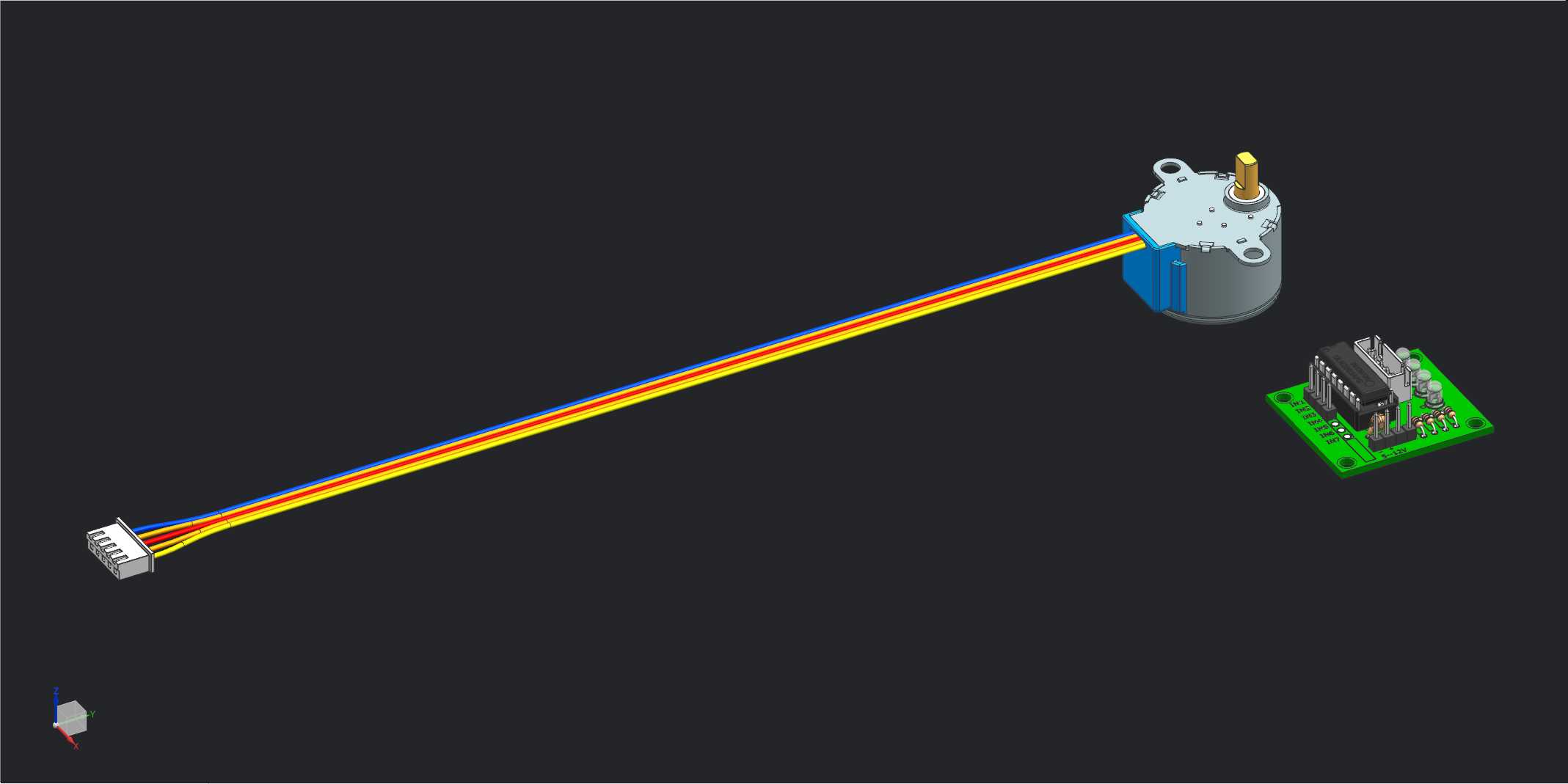

在实际选型使用的时候，设计人员需要注意这套组件的输出轴是偏心减速输出，回转中心和电机主体的中心并不重合，做结构限位设计的时候不能以电机外圆作为回转基准，必须以输出轴的实际中心作为定位基准，避免出现运动干涉。另外驱动板的散热余量有限，不适合长时间高速连续运行，更适合间歇式的转角定位场景，这一点在结构设计的时候就要提前考虑工况匹配，不要把它用在连续运转的输送类机构上。模型里还原的排线长度是常规出厂标配长度，如果实际项目里需要更长的走线，可以在装配环境里直接调整排线的走线路径，预留足够的长度冗余，避免拉扯导致接线松脱。

对于三维建模从业者来说，调用这个模型的时候不需要再重新测绘每个零件的尺寸，所有配合面的尺寸公差都按照实物的标称尺寸做了还原，安装孔的位置都做了同轴心配合的基准轴，装配的时候直接选择对应配合面就能完成快速装配，能大幅缩短小型电控装置的结构设计周期，不用在标准件建模上耗费过多时间，可以把更多精力放在核心功能结构的设计优化上。
