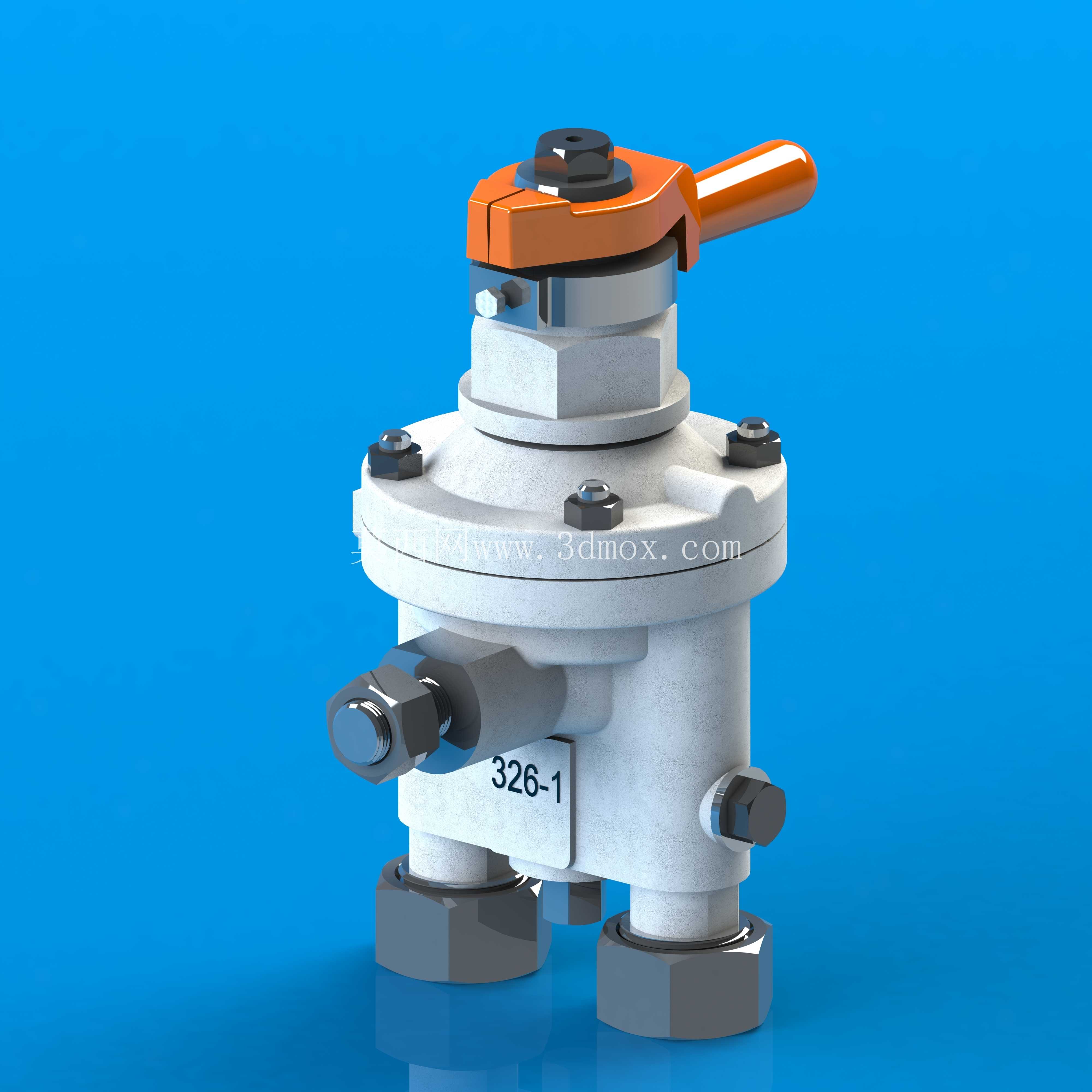

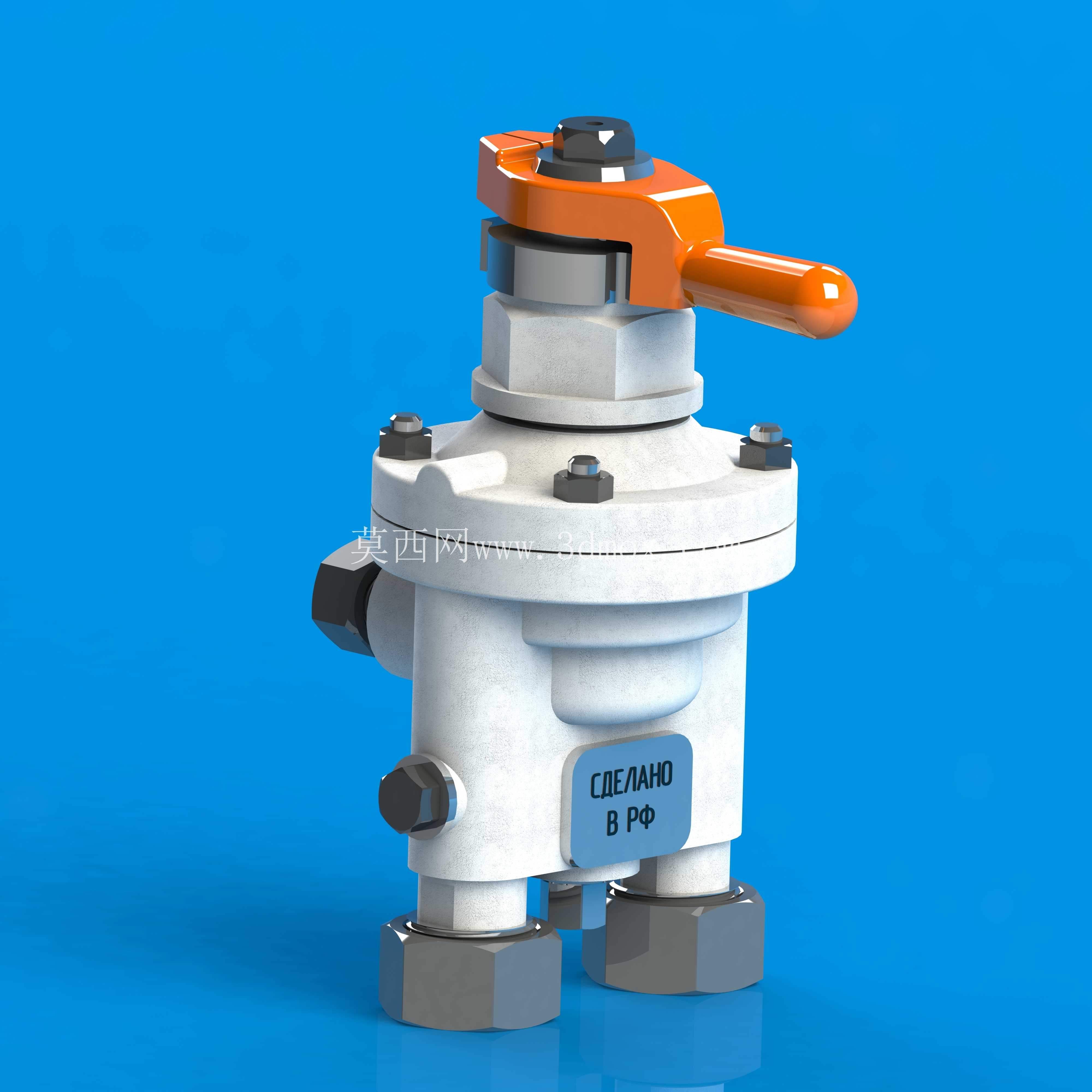

俄标326-1C型气动控制换向阀结构

　　这款气控换向阀的应用场景集中在铁路货运车辆的制动系统测试台架、货运列车的气路控制单元，也可适配工业气动系统中需要手动切换气路通断、换向的工位，作为气路支路的主控元件使用，核心用途是通过手柄的扳动动作，切换阀体内腔的气路连通状态，实现不同气路支路的通断、换向控制，满足制动系统气路的压力切换、通路选择需求，在货运列车的制动测试环节，该阀可模拟列车运行过程中的不同制动档位气路状态，为制动系统的性能校验提供可靠的气路切换支撑。

　　从功能特性来看，该阀采用手动杠杆式操作结构，手柄扳动的行程对应不同的气路连通位，操作力矩经过适配设计，操作人员无需额外辅助工具即可完成档位切换，同时手柄带有自锁定位结构，切换到位后可自动保持当前通路状态，避免受气路压力波动、设备振动影响出现档位偏移的问题；阀体上的多个外接气口采用标准外螺纹连接结构，可直接与气动管路的快插接头、硬管接头适配，无需额外加工转接结构，降低现场安装的适配成本。

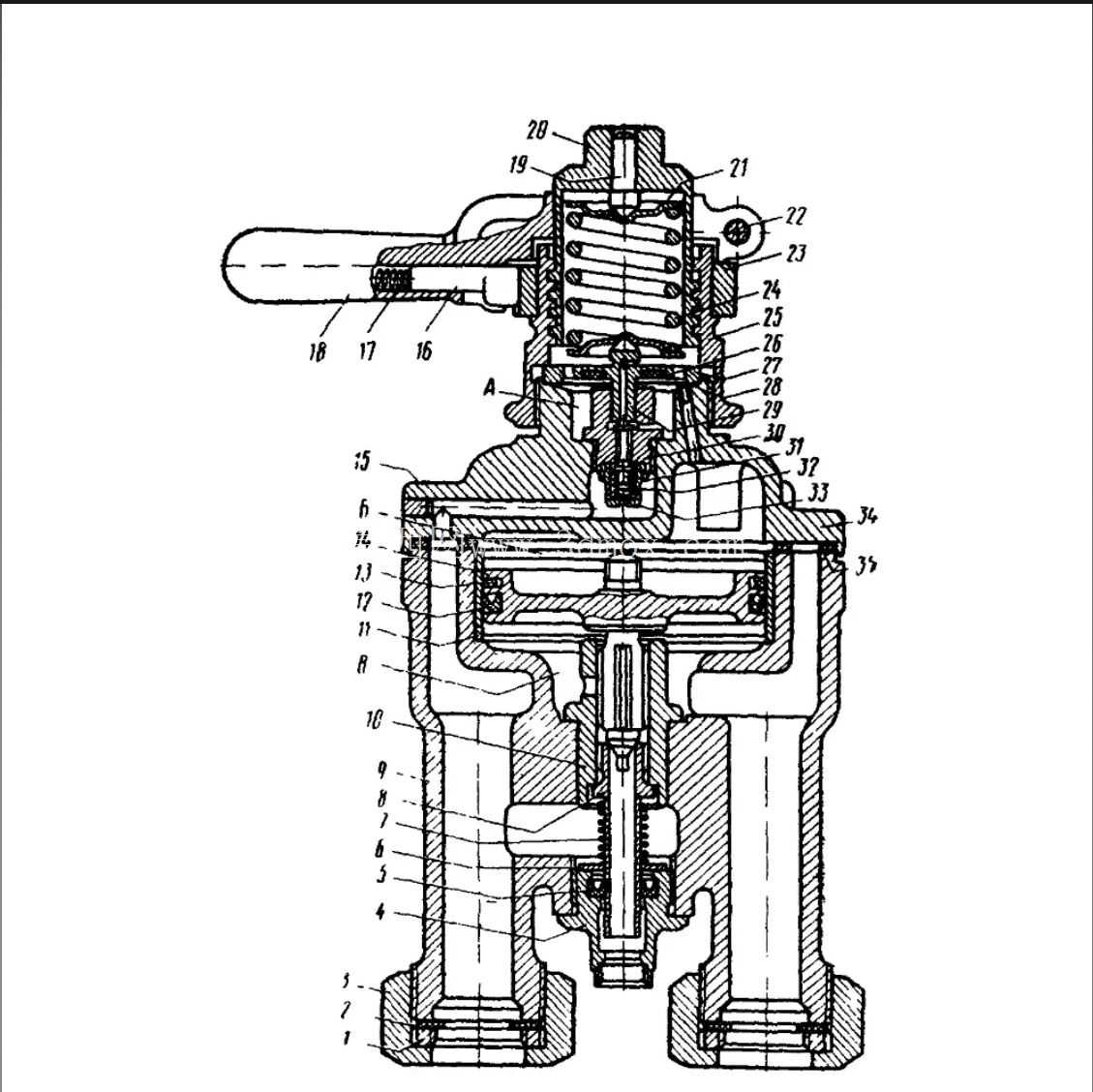

　　设计思路上，整体采用上中下三段式堆叠结构，上部为操作手柄与定位锁紧组件，中部为阀腔与阀芯换向结构，下部为气路接口与安装固定底座，各段之间通过螺栓紧固件实现密封连接，密封件采用耐气动系统油污、耐高低温的橡胶材质，可适应-40℃到60℃的工作环境温度范围，满足户外铁路设备、工业车间的不同使用环境要求；阀芯采用圆柱滑阀结构，通过阀芯在阀腔内的轴向位移实现不同气口的连通与截断，阀芯与阀腔之间的配合间隙经过精密研磨控制，既保证阀芯动作的顺畅性，又将气路的内泄漏量控制在标准允许的范围内，避免气路压力损失过大影响系统正常工作。

　　外形尺寸与安装边界方面，阀体主体为圆柱形结构，最大外径适配常规气动阀的安装空间要求，下部三个安装支脚呈等边三角形分布，支脚上的安装孔位可直接通过螺栓固定在安装面板或设备支架上，安装时需预留出手柄扳动的操作空间，手柄扳动的最大角度范围内无其他结构干涉，保证操作的顺畅性；各个气口的朝向经过优化设计，外接管路后不会与安装面、相邻元件产生空间干涉，管路的弯曲半径满足气动管路的安装要求，避免管路出现死折影响气路通畅。从结构细节来看，阀体侧面预留的标识位可标注气口编号、工作压力参数，方便现场安装时的管路对接与后期维护排查，上部的锁紧螺母可调整手柄的操作阻尼，根据使用场景的不同调整操作手感，避免操作过轻导致误碰换挡，或是操作过重增加操作人员的劳动强度；阀体内腔的流道经过圆弧过渡处理，减少气路流通时的压力损失，降低压缩空气在阀内的气流噪声，提升系统工作的稳定性。
