全行程弹簧测试探针结构设计

这款弹簧探针核心应用于PCB在线测试、电池模组导通检测、柔性印刷电路功能验证、精密连接器接触性能测试场景，是ICT测试设备、FCT功能治具、锂电池分容检测柜、半导体封装测试工位的核心接触部件，在消费电子组装产线、汽车电子模块检测线、通信基站板卡测试环节承担电信号与小电流传输的接触导通作用，可适配高密度排布的测试点位，满足多批次连续测试的接触稳定性要求。

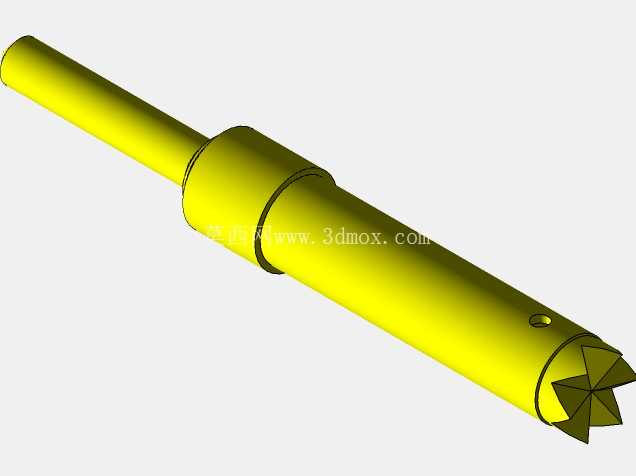

设计阶段优先考虑高密度安装的适配性，探针中心距设定为39mil，可直接适配行业通用的0.035英寸间距测试插座，无需额外调整治具安装孔位，能直接兼容现有标准测试工装的安装矩阵，减少治具改制的工作量。探针采用分体式柱塞与筒体结构，内置精密压缩弹簧提供稳定接触压力，筒体部分插入配套插座后，筒体顶部与插座顶面完全齐平，仅柱塞的接触尖端部分伸出插座平面，该结构可避免安装后筒体突出造成的相邻探针干涉，同时能在高密度排布时减少探针之间的信号串扰，提升测试信号的稳定性。

功能配置上预留了多规格探针尖端的适配空间，可根据不同测试场景选择对应的尖端形式：尖形头适配带测试点的裸PCB板，能刺破表层氧化层保证接触可靠；梅花头适配焊盘表面有轻微不平整的场景，多点接触可降低接触电阻；平头适配金手指、柔性电路接触面，避免刮伤镀层表面。探针行程可根据实际测试需求选择全行程或推荐行程档位，全行程状态下探针可适配被测件高度差较大的场景，补偿治具加工与被测件摆放的公差累积；推荐行程下弹簧处于最优压缩区间，接触压力稳定，可大幅延长探针的循环使用寿命，降低测试工位的耗材更换频率。

安装边界方面，探针筒体为等直径圆柱结构，配套插座采用压入式安装方式，安装孔公差控制在H7级别即可保证装配后无松动，探针插入插座后依靠筒体与插座内壁的弹性卡圈实现轴向定位，无需额外粘接或紧固件固定，更换时直接拔出旧探针插入新探针即可完成维护，单根探针更换耗时不超过10秒，适配产线快速换型的需求。探针尾部与测试线的连接采用焊线式结构，可适配不同线径的信号传输线，焊接后焊点隐藏在插座内部，不会外露造成相邻线路短路。

结构细节上，筒体侧面设置有定位凹点，与插座内部的定位凸点配合，可防止探针在连续测试过程中出现周向转动，保证尖端接触位置始终对准被测测试点，避免因探针转动造成的接触偏移、测试误判问题。柱塞与筒体的配合间隙控制在0.01mm以内，既保证柱塞伸缩顺畅无卡滞，又能避免间隙过大造成的接触晃动，在高速连续测试工况下，柱塞往复运动的同轴度偏差不超过0.02mm，可保证每次接触都能精准落在测试点中心区域。弹簧采用不锈钢材质制作，经过预压处理，长期使用后弹力衰减率控制在5%以内，可满足至少100万次的循环接触测试需求，适配大批量产线的连续作业要求。

实际选型应用中，该款探针可覆盖从低压信号传输到5A以内小电流导通的测试场景，接触电阻稳定在20mΩ以下，不会因接触压降影响测试结果的准确性。针对柔性电路测试场景，探针的接触压力可通过弹簧选型调整，避免压力过大造成柔性基材的压痕损伤，同时也能避免压力过小导致的接触不良问题。在电池模组测试场景中，探针的梅花头尖端可刺破电池极柱表面的氧化层，保证大电流充放电测试时的接触可靠性，减少发热问题。
