吸盘式滑轮拉线导向固定组件

在轻工装配、小型工位布线、实验室临时管线架设这类需要快速布设拉线导向的场景里，这类带吸盘底座的滑轮组件能省去大量打孔固定的工序，尤其适合不能破坏安装面的玻璃、光滑瓷砖、喷塑设备外壳等基面，不用提前预埋安装孔，也不需要焊接支架，摆放到位后按压吸盘就能完成固定，工位调整时可以直接拆卸移位，不会在安装基面留下残留痕迹。

整个组件的核心功能是给柔性拉线、细钢丝绳、尼龙拉绳提供滚动导向，避免拉线直接和硬质基面摩擦造成磨损，同时把拉线的滑动摩擦转化为滑轮的滚动摩擦，大幅降低拉线拉动过程中的阻力，也能减少拉线长期摩擦带来的起毛、断裂问题。滑轮本身通过M6规格的螺栓铰接在两侧的支架立板上，螺栓同时充当滑轮的转轴，装配时可以通过螺栓的锁紧程度调整滑轮的转动阻尼，既不会因为过松导致滑轮轴向窜动，也不会因为过紧造成滑轮卡滞，保证拉线拉动时滑轮能顺畅随动。

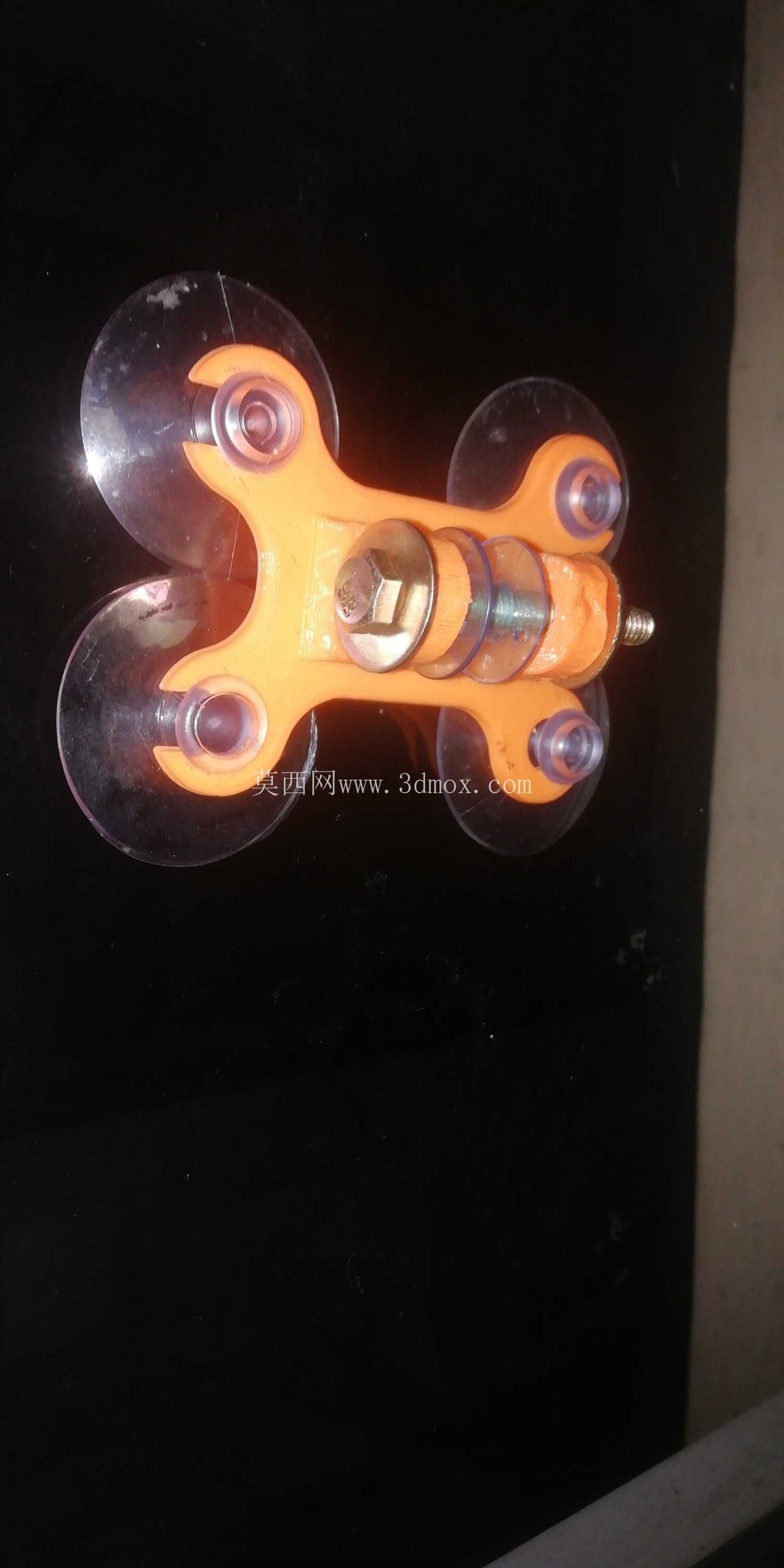

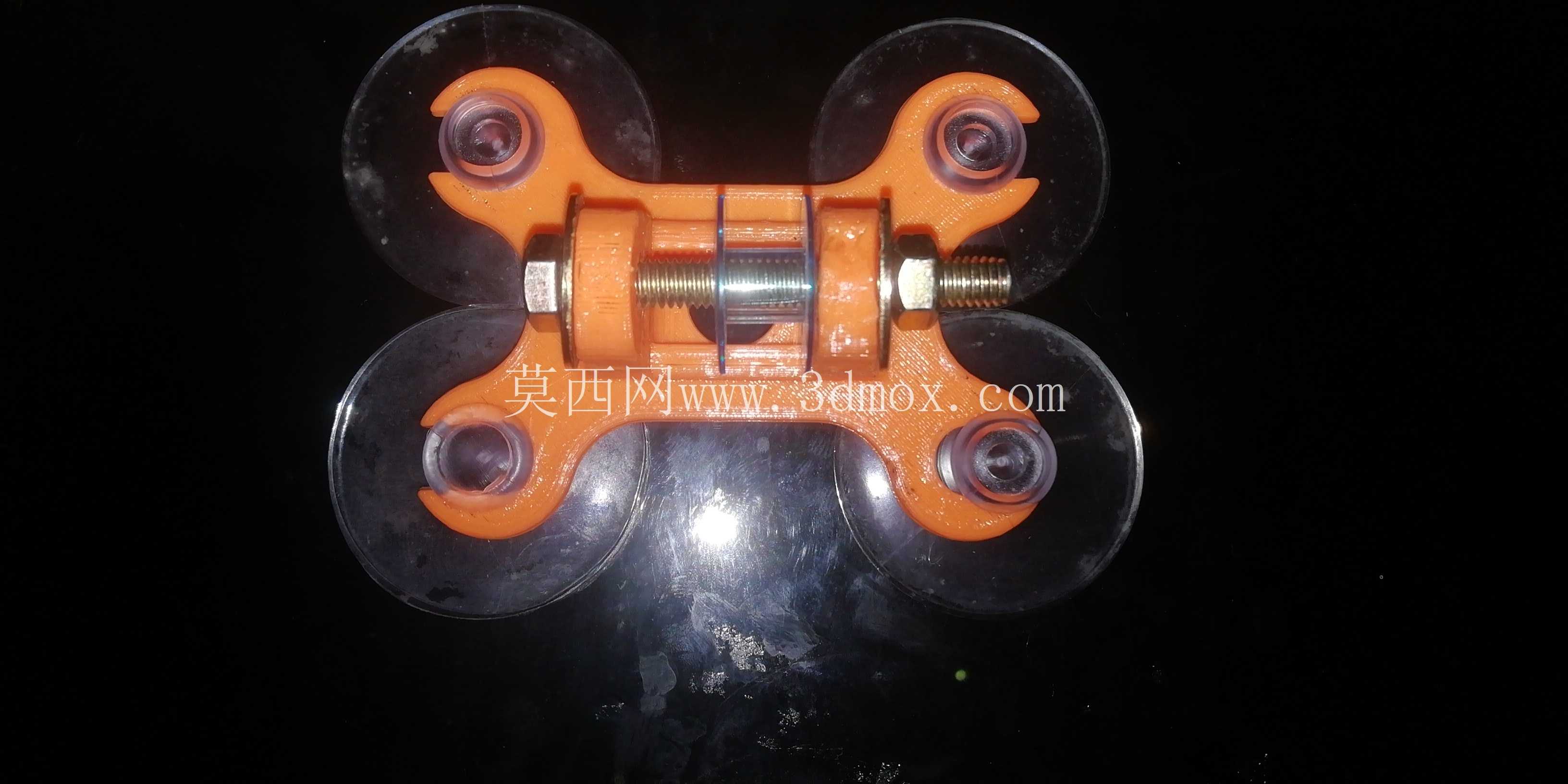

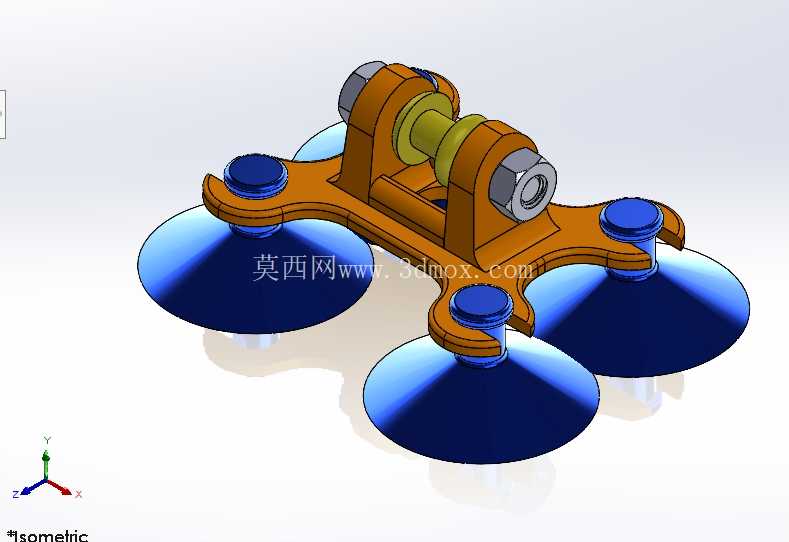

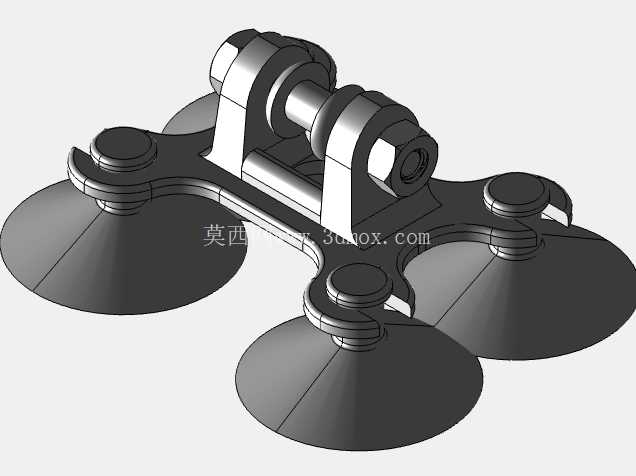

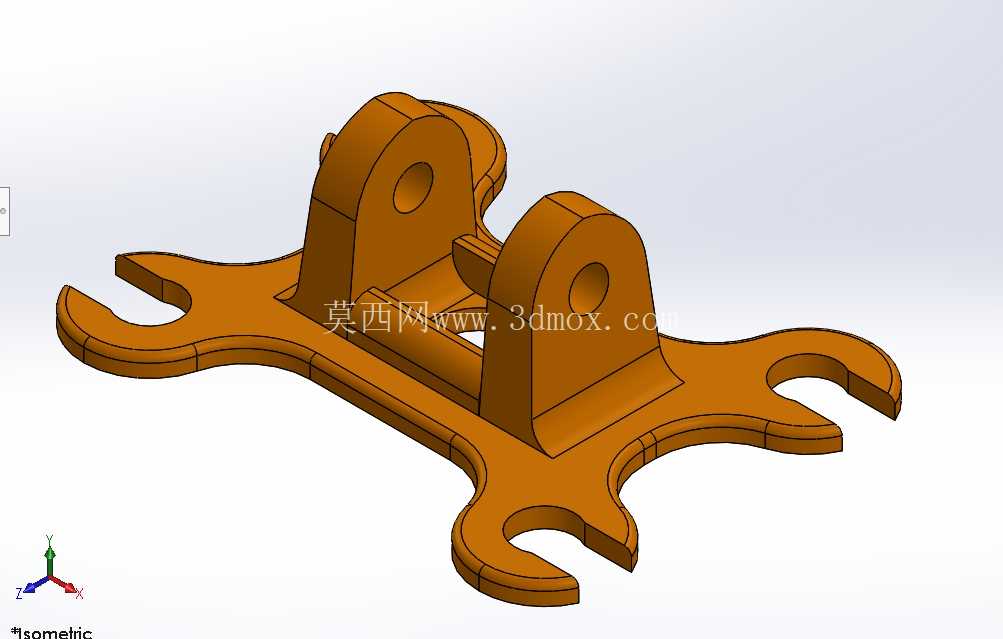

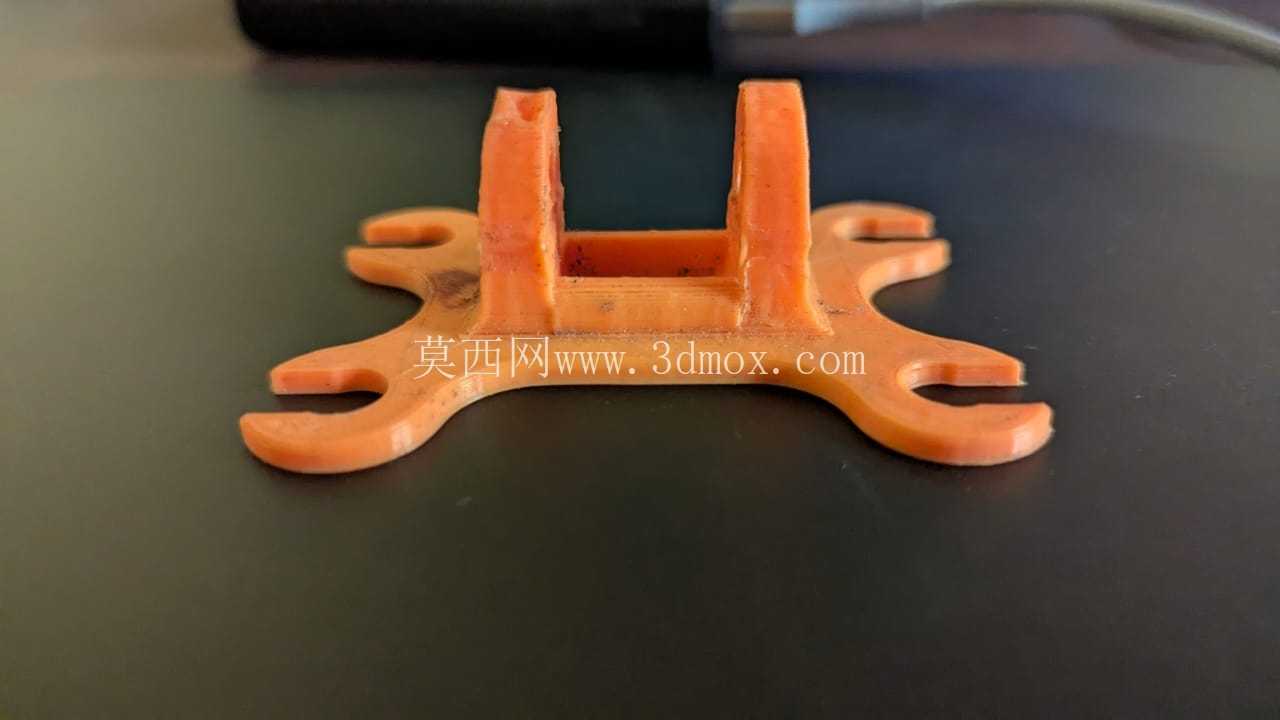

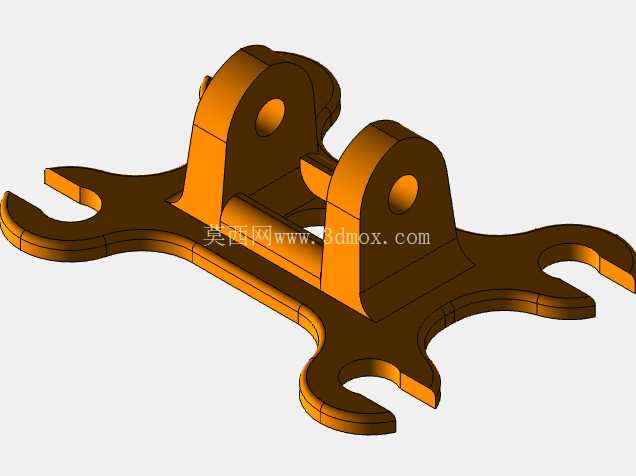

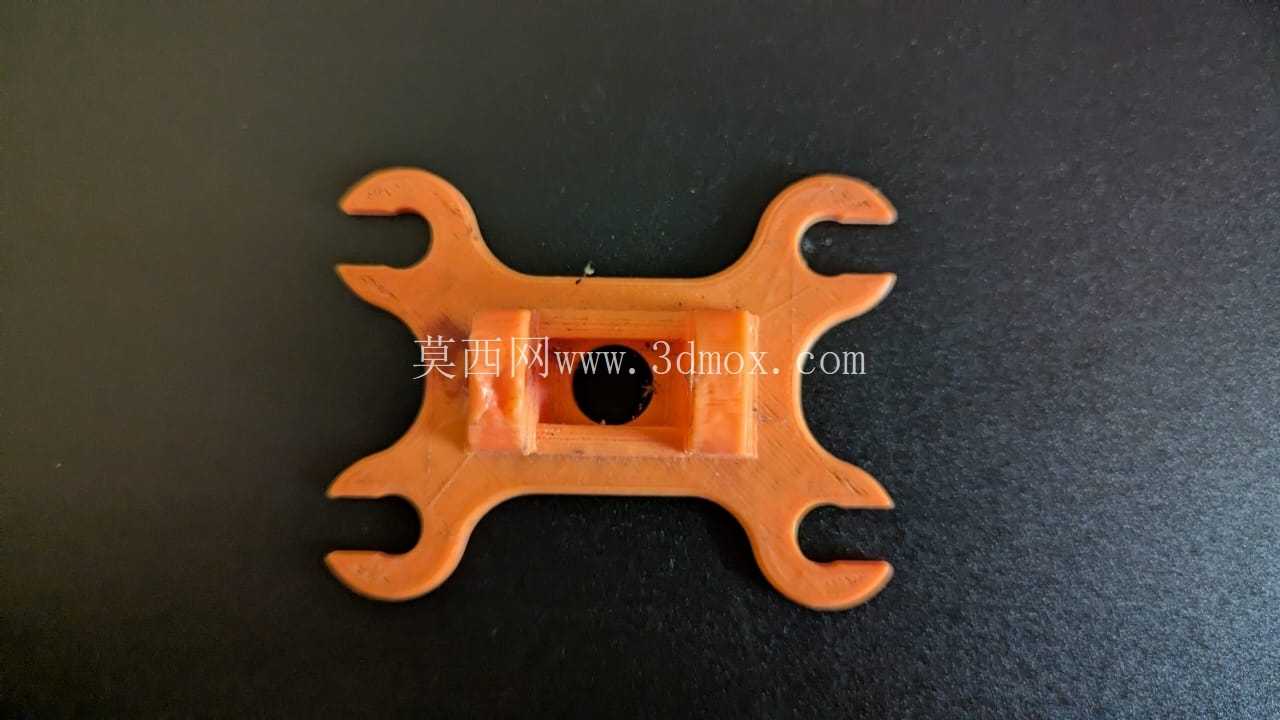

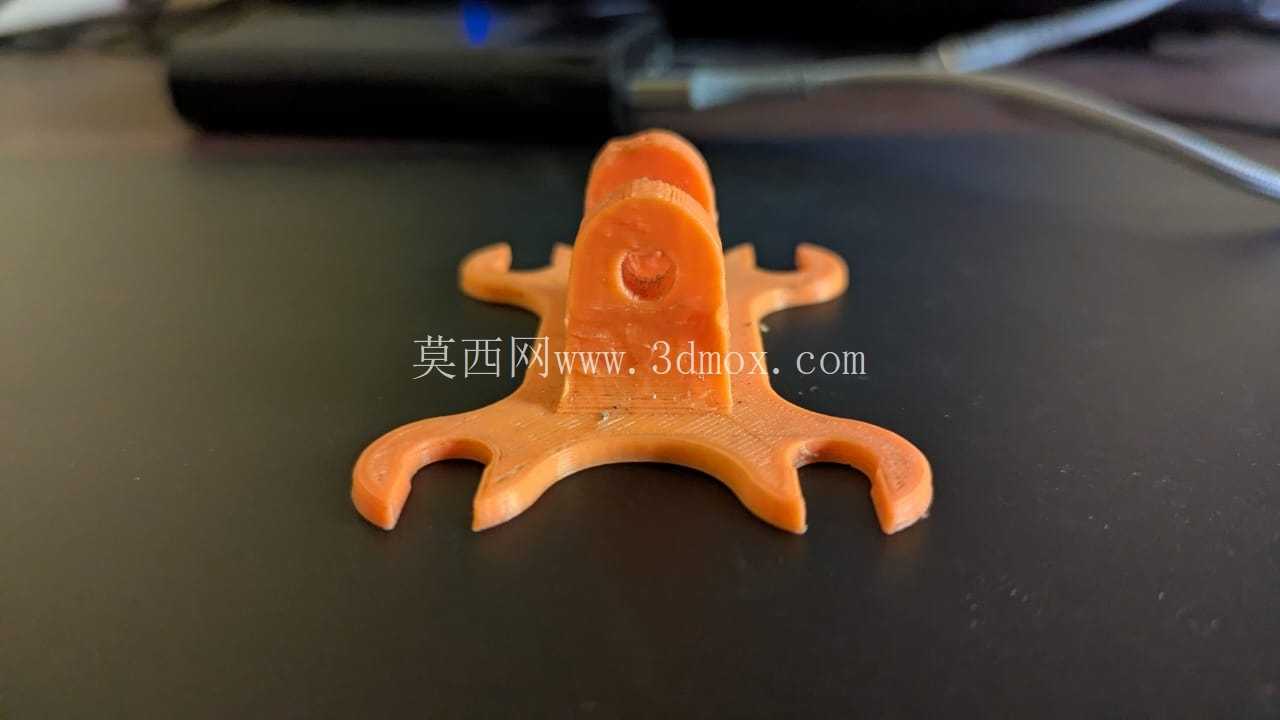

底座部分采用四吸盘对称布局，四个吸盘分别布置在十字形支架的四个端点位置，这种布局相比单吸盘或者双吸盘结构，抗倾覆能力更强，当拉线受到斜向拉力的时候，四个吸盘能均匀分担拉拔力，不会因为单侧受力出现翘边脱落的问题。支架本体采用一体式弯折成型的结构，没有多余的拼接焊缝，整体刚性更好，长期受拉力也不会出现支架变形导致滑轮卡滞的问题。滑轮的轮槽做了圆弧过渡处理，适配直径2mm到5mm的各类柔性拉线，轮槽边缘做了倒角，不会刮伤拉线的外保护层。

从安装边界来看，组件整体高度较低，四个吸盘的安装基面需要保证平整无油污、无明显凹凸纹理，单吸盘的有效吸附直径在40mm左右，四个吸盘的中心距形成的安装矩形范围大概在120mm*80mm区间，安装时只需要保证这个矩形范围内的基面平整，就能达到额定的吸附力。滑轮的中心高度距离安装基面大概35mm，这个高度可以避免拉线在拉动过程中和基面产生摩擦，同时也不会因为过高导致整体重心不稳，当拉线的拉力方向和安装基面平行的时候，组件的受力状态最优，能承受的最大拉力大概在150N左右，足够满足小型设备拉线、工位警示拉绳、小型窗帘拉线、轻型物料牵引的使用需求。

设计过程中优先考虑了快速拆装的需求，没有采用永久固定的结构，吸盘采用丁腈橡胶材质，兼顾了耐磨性和柔软度，按压的时候能充分排出吸盘和基面之间的空气，形成可靠的负压，拆卸的时候只需要掀起吸盘边缘的小凸耳就能进入空气，轻松取下组件。支架和滑轮接触的两侧立板做了同轴度保证，两个安装孔的同轴度公差控制在0.1mm以内，避免滑轮安装后出现偏磨，滑轮内部自带自润滑衬套，不需要额外加注润滑油，长期使用也不会出现转动卡顿的问题，适合免维护的使用场景。

在实际使用的时候，需要注意避免拉线的拉力方向垂直向上，这种受力方向会直接对抗吸盘的吸附力，容易导致组件脱落，最优的受力方向是平行于安装基面，或者和基面呈不超过30度的夹角，这时候吸盘主要承受剪切力，吸附可靠性最高。如果是在有轻微震动的工位使用，可以在吸盘和基面之间涂抹少量清水，增强吸盘的密封性能，进一步提升吸附的可靠性。这类组件不需要复杂的安装工具，徒手就能完成装配和固定，非常适合临时布线、快速搭建的小型工装、展会展示装置的拉线导向使用，相比传统的螺丝固定滑轮支架，安装效率能提升80%以上，也不会对安装基面造成不可逆的损伤。
