双屏医疗自助服务终端钣金结构设计

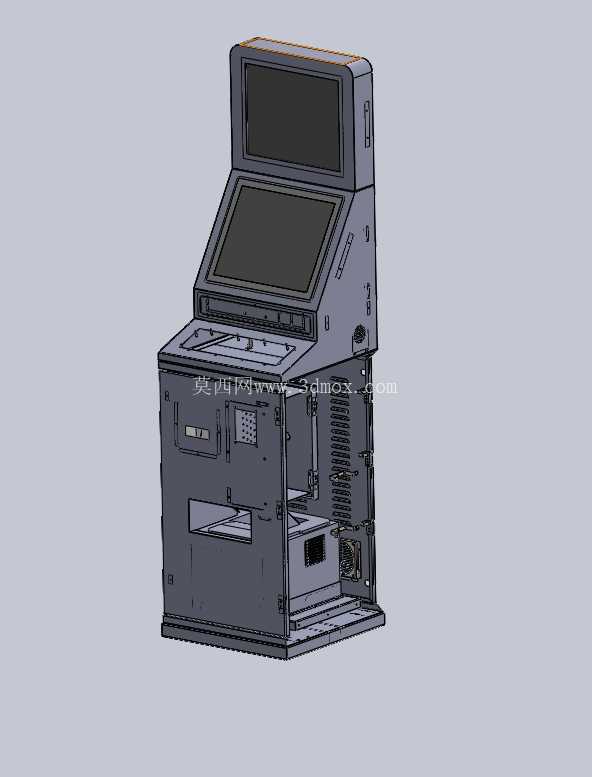

　　这款双屏立式自助终端的结构设计，核心围绕医疗场景的高频使用需求展开，整体采用分体式钣金机柜架构，落地式安装无需额外壁挂支撑，底部预留调平脚座安装位，可适配门诊大厅、住院部缴费区、检验报告打印区等不同平整度的铺装地面，安装时仅需预留设备后侧150mm的检修空间，即可满足日常维护开盖、线路梳理的操作需求，无需预留大面积后侧操作通道，适配医疗场所寸土寸金的公共区域布设要求。设备整体采用上中下三段式钣金拼接结构，上段为面向就诊人员的信息公示副屏，采用内嵌式安装结构，屏体四周设计15mm宽的钣金折边压框，既可以遮挡屏体安装缝隙，避免公共环境下的灰尘、泼溅液体进入屏体安装腔，也能在人员误碰撞时起到缓冲作用，降低屏体碎裂风险。中段为操作交互区，设置15度仰角的主操作触摸屏，符合站立操作时的人体工学视角，长时间点选操作不会产生颈部疲劳，屏体下方集成身份证读取区、社保卡插卡口、条码扫描窗、热敏打印出口等功能模块的安装位，每个模块均设计独立的快装钣金支架，支架与机柜主体采用手拧螺丝固定，后期维护更换模块时无需整体拆解机柜，仅需打开对应位置的检修小门即可完成操作，大幅降低运维人员的现场作业难度。

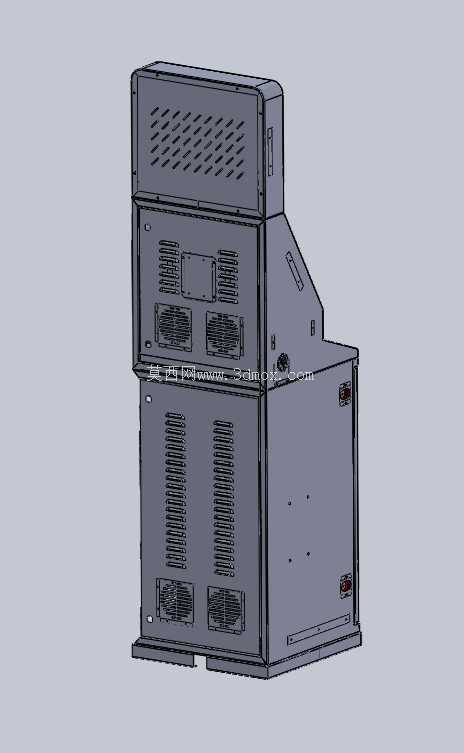

　　下段为设备核心功能腔，分层布置工控主机、电源模块、UPS备用电源、打印模组等核心部件，每层安装板均设计可抽拉式导轨结构，检修时可将对应层的部件整体拉出，无需探身进入机柜内部操作，腔体内侧预留规整的扎线孔位与走线槽，可将强电供电线路与弱电信号线路分槽布设，避免强电干扰影响读卡、扫描等模块的识别准确率，机柜两侧设计密集的通风散热冲孔，冲孔内侧加装防尘滤网，可在保证空气流通散热的同时，阻挡公共环境下的浮尘、毛絮进入设备内部，延长核心电子部件的使用寿命。

　　设备的钣金外壳采用1.5mm厚冷轧钢板折弯成型，所有外露边均做压边倒钝处理，不存在尖锐棱角，避免就诊人员尤其是随行儿童磕碰受伤，外表面采用抗菌粉末静电喷涂，可耐受日常医用消毒剂的反复擦拭，不会出现涂层脱落、变色问题，适配医疗场所的高频消毒要求。从结构强度设计来看，机柜主体的拼接处均设计三角加强筋，整体承重可达到120kg，即使人员倚靠也不会出现柜体变形、倾覆问题，底部可根据安装场景选配膨胀螺栓固定位，进一步提升设备在人流密集区域的布设稳定性。

　　在功能适配层面，这款终端可覆盖挂号建档、缴费结算、报告打印、就诊指引、医保凭证读取等全流程门诊自助服务需求，结构设计上预留了多种外设的扩展安装位，可根据不同医院的实际需求加装银行卡读卡器、人脸支付模组、凭条出口等模块，无需重新开模制作机柜，仅需调整对应位置的钣金开孔即可完成功能扩展，大幅降低定制化改造成本。考虑到医疗场所24小时不间断运行的使用需求，设备的散热风道采用下进上出的设计，冷空气从底部冲孔进入腔体，带走主机、电源等部件产生的热量后从上部后侧的通风口排出，形成顺畅的空气对流，即使夏季高温环境下连续运行，腔体内核心部件的工作温度也能维持在合理区间，避免因过热出现宕机、卡顿问题，保障就诊高峰期的设备稳定运行。
