小型可调式橡胶转印印刷设备结构

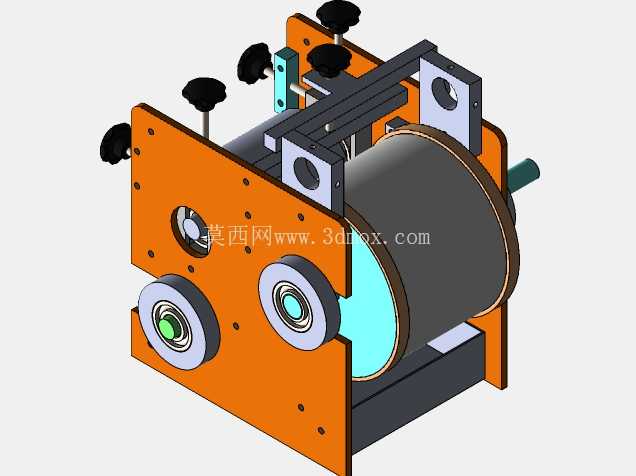

　　这款小型橡胶印刷结构主要面向小批量工件表面标识转印场景，常见于电子元器件、小型塑胶五金件的字符、图案印刷工序，适配车间小工位、多批次换产的生产需求，相比大型轮转印刷设备，它的占地空间更小，换型调整步骤更少，不需要复杂的管路与电气配套，单工位即可完成上料、印刷、下料的基础流程，适合小加工厂、打样车间的零散印刷需求。设备核心印刷执行部件为包覆橡胶层的印刷辊筒，辊筒表面的橡胶层具备合适的邵氏硬度，既能保证与工件表面接触时的贴合度，避免印刷漏墨、图案残缺，又不会因硬度过高刮伤工件表层，辊筒两端通过带座轴承固定在两侧立式安装板上，其中一端伸出安装板作为动力输入轴，可连接手轮实现手动调试，也可接驳减速电机实现自动连续印刷，适配不同的生产节拍需求。

　　两侧的橙色立式安装板是整套设备的核心承载基体，板材采用冷轧钢板加工成型，表面做喷塑防锈处理，板面上加工有多个定位孔与调节长槽，所有功能部件的安装基准都依托这两块立板完成，保证各辊轴之间的平行度公差控制在0.05mm以内，避免印刷过程中出现辊筒偏斜、图案错位的问题。立板上方布置了四个带黑色旋钮的调节螺杆组件，这套组件主要用于调整压印辊与印刷胶辊之间的间隙，通过旋转顶部的旋钮即可带动螺杆升降，改变压辊的压紧力，适配不同厚度的印刷工件与不同厚度的橡胶印版，调节过程中每个旋钮可独立调整对应位置的压紧量，方便修正印刷过程中出现的局部墨色不均、图案深浅不一的问题，调节到位后通过螺杆上的锁紧螺母即可固定位置，避免生产过程中出现位移。立板正面下方布置了两个导向辊，辊体内部镶嵌深沟球轴承，转动阻力小，主要用于输送印刷过程中的承印料带或者定位小型工件的移动路径，两个导向辊的外圆面做了精车处理，径向跳动控制在0.02mm以内，保证料带输送过程中不会出现跑偏、褶皱的问题。立板中部还设置了小型的观察与调节窗口，可用于观察内部墨路的供墨状态，也可通过窗口处的调节件微调印版的周向位置，实现印刷图案的对位调整，不需要拆解设备侧板即可完成基础对位操作，减少调试耗时。

　　整套设备的底部采用槽钢焊接的框架式底座，底座上加工有四个安装固定孔，可通过膨胀螺栓直接固定在工作台面上，也可加装脚轮实现工位间的灵活移动，底座的承载强度足够支撑整套印刷组件的重量，连续运行过程中不会出现明显的共振晃动，保证印刷精度的稳定性。从安装边界来看，设备整体的横向宽度不超过400mm，纵向深度不超过300mm，不含动力输入部件的整体高度不超过350mm，对安装工位的空间要求极低，普通的钳工工作台即可承载安装，不需要额外做地基处理。

　　设计过程中优先考虑了小场景使用的维护便捷性，所有易损的辊筒、轴承部件都采用快拆式安装结构，松开对应的锁紧螺丝即可快速更换橡胶辊或者导向辊，不需要复杂的专用工具，日常清理墨渍、更换印版的操作都可在十分钟内完成，大幅降低小批量生产过程中的换产等待时间。设备的墨路采用开放式结构设计，可根据印刷需求搭配不同类型的油墨，适配橡胶、塑胶、金属、纸质等多种材质的工件表面印刷，压印力的调节范围覆盖0.1mm到5mm的工件厚度区间，可满足绝大多数小型工件的表面印刷需求，手动模式下单小时可完成100到200件工件的印刷作业，接驳动力后可实现连续自动化印刷，生产效率可提升至每小时500件以上，适配不同规模的生产需求。结构设计过程中规避了复杂的 custom 加工件，超过七成的零部件都采用标准件，包括调节旋钮、带座轴承、锁紧螺丝、导向辊轴等，加工成本更低，后期维护更换配件的采购难度小，不需要单独定制特殊规格的备件，适合小型加工厂的低成本使用需求。
