瓶体曲面手动丝网印刷定位工装装置

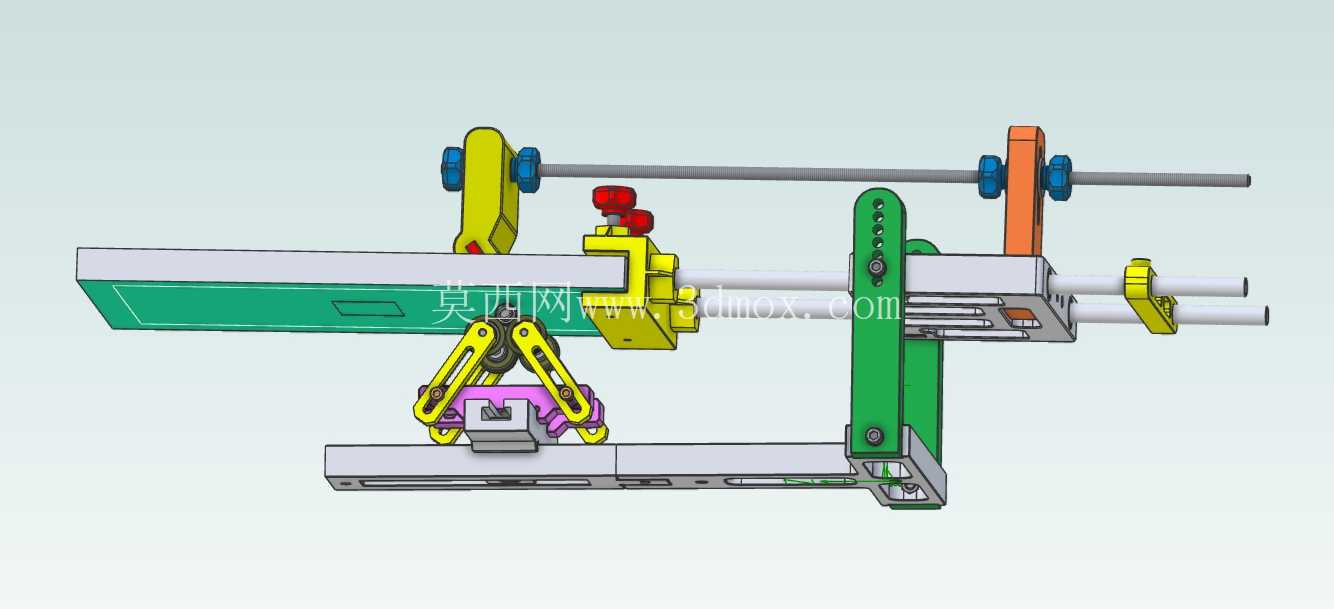

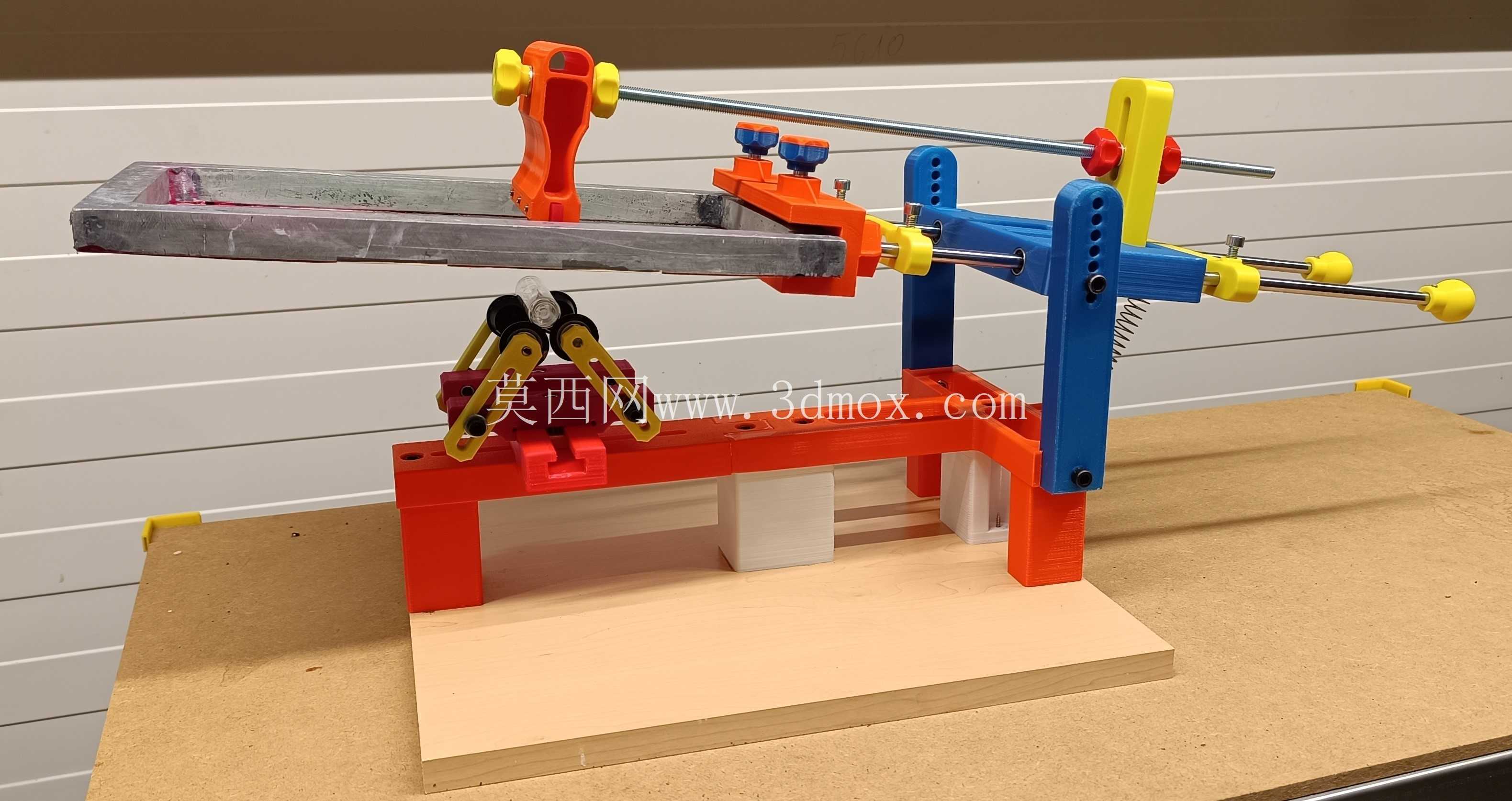

　　在小批量日化包装、定制文创容器、实验室试样瓶的印刷加工场景中，全自动曲面丝印设备的调试成本与开机门槛往往难以适配多品种、小批量的生产需求，这款手动瓶体丝网印刷装置正是针对这类细分场景设计的简易作业工装，无需配套气源、电控系统即可完成圆柱类、小锥度瓶体的表面丝网印刷作业，适配小微企业、手工作坊、打样车间的零散印刷需求。整套装置采用模块化框架结构，底部为平整的木质安装基板，作为整套工装的定位基准面，所有功能组件均通过螺栓锁紧固定在基板上，安装时无需复杂的地基找平，直接放置在常规工作台面上即可投入使用，整体占用台面尺寸约为400mm×300mm，作业时的操作高度控制在220mm以内，操作人员坐姿即可完成全部上料、对位、刮印、下料动作，长时间作业不易产生疲劳。

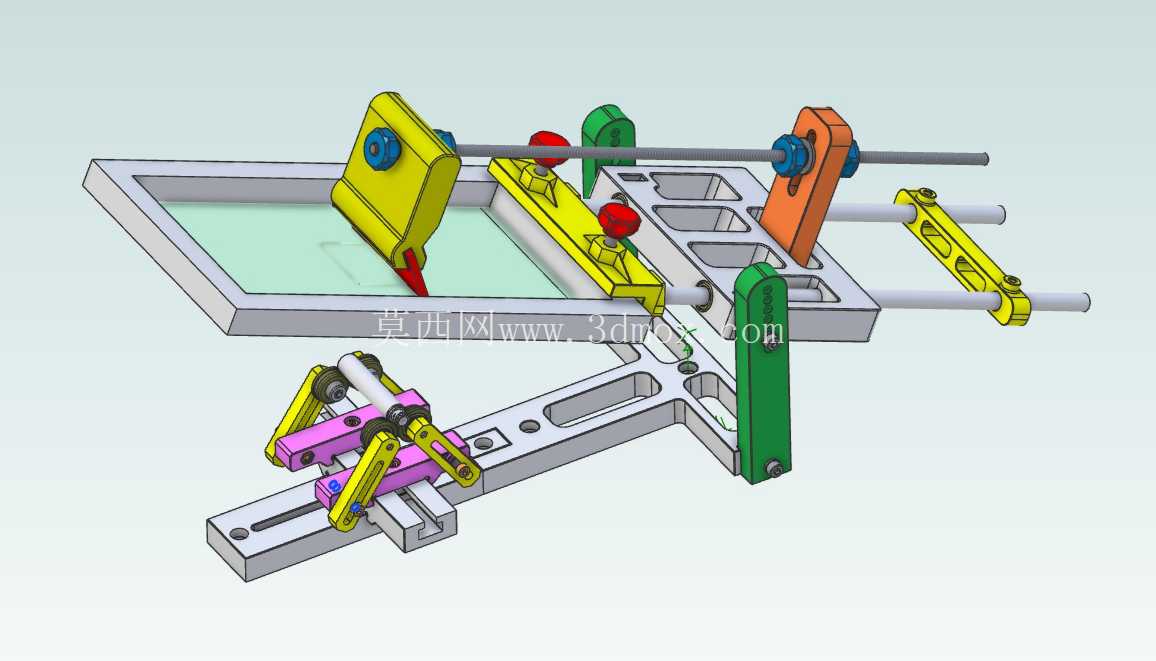

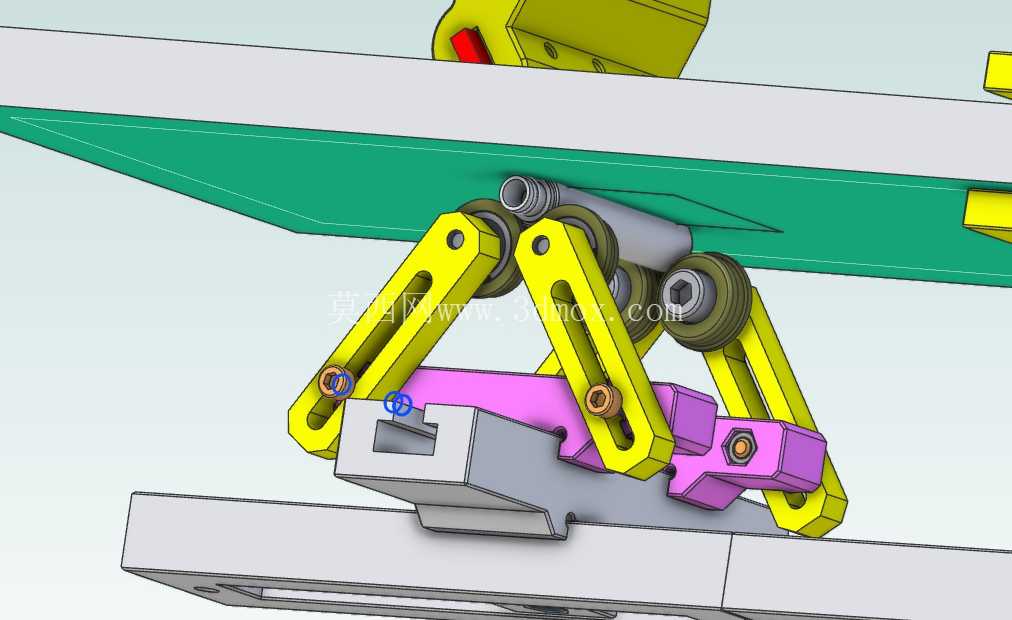

　　装置的核心功能模块分为瓶体夹持定位组件、网版固定调节组件、刮印导向组件三个部分。瓶体夹持端采用底部托举+双侧柔性定位的结构，底部设置可更换的仿形托块，能够根据不同瓶底的直径、外形更换对应规格的垫块，避免瓶体在印刷过程中出现轴向窜动；双侧的夹头采用弹性铰接结构，配合黄色的调节旋钮可以快速调整夹持间距，适配直径30mm到120mm之间的圆柱瓶、小锥度瓶，夹头接触瓶身的位置包覆有柔性防滑层，既可以保证夹持力足够防止瓶身转动，又不会在塑料、玻璃材质的瓶身表面留下夹痕。

　　网版固定组件采用蓝色的立式支撑臂作为承载结构，横向的光轴导轨作为网版架的移动载体，橙色的网版锁紧夹块可以在光轴上任意调整位置，夹块上设置的两个蓝色旋钮分别负责网版的水平角度微调与上下高度调节，能够根据不同瓶径调整网版与瓶身表面的网距，保证丝网与承印面的接触压力均匀，避免出现印刷漏墨、图案边缘发虚的问题。刮印导向组件与网版架采用同轴导轨设计，刮印行程由两端的黄色限位块进行硬限位，操作人员可以根据印刷图案的宽度调整限位块位置，控制刮墨刀的行走距离，避免无效行程影响作业效率；导轨与支撑臂之间设置有复位弹簧，完成一次刮印动作后，网版架可以在弹簧作用下自动复位到初始位置，减少操作人员的重复动作幅度。整套装置的运动逻辑完全适配手动丝印的作业流程：上料时将瓶体放置在底部托块上，调整双侧夹头锁紧瓶身，根据瓶径调整网版高度与水平角度，调整刮印行程限位块，之后操作人员手持刮墨刀沿网版表面匀速刮动，同时网版架沿横向导轨平稳移动，瓶体在夹持结构的带动下随网版的接触摩擦力同步转动，保证丝网图案能够完整转印到瓶体曲面上，刮印到行程终点后松开刮墨刀，网版架自动复位，即可松开夹头取下印刷完成的瓶体。

　　设计过程中特意规避了复杂的传动结构，所有运动副均采用光轴与工程塑料滑动轴承配合，日常维护仅需定期擦拭导轨表面、涂抹少量润滑脂即可，没有易损的精密传动零件，制造成本与维护成本远低于半自动曲面丝印设备；所有调节位置均采用手拧旋钮结构，调整参数时无需使用扳手、螺丝刀等额外工具，换型时间可以控制在2分钟以内，适配频繁更换瓶型、更换网版的小批量作业场景。安装边界方面，整套装置的所有突出结构均做了圆角处理，操作侧没有突出的尖锐零件，基板底部可以根据需求加装防滑橡胶垫，放置在玻璃、金属、木质工作台面上都不会出现滑动；网版架的最大抬升高度为150mm，能够满足厚度20mm以内的常规丝网网版的安装需求，夹持组件的最大开合距离为150mm，可以覆盖市面上绝大多数常规规格的化妆品瓶、试剂瓶、饮料瓶、文创玻璃瓶的印刷尺寸需求。不同于大型丝印设备的固定工位设计，这款手动装置的整体重量较轻，两名操作人员即可完成整体搬移，能够根据车间的作业需求灵活调整放置位置，既可以作为独立的手动丝印工位使用，也可以作为自动丝印生产线的打样辅助设备，在正式批量生产前用来验证网版位置、油墨附着力、图案对位精度，减少批量生产时的调机废品率。
