工业驱动用异步电动机三维结构设计

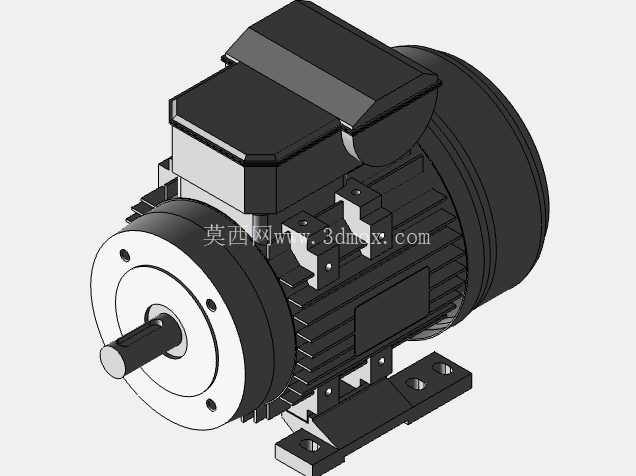

做设备结构布局时，动力源的安装位预留往往是最先要敲定的环节，这款三相异步电动机的三维模型，完全按照量产工业电机的实际测绘尺寸构建，能直接嵌入各类产线设备、机床辅机、输送系统的装配体中做干涉校验，不用再反复核对样本上的二维尺寸标注。从实际应用场景来看，这类电机覆盖的工况极广，从小型自动化专机的主轴驱动，到输送线辊筒动力输入，再到冲压设备的辅助机构传动、泵组与风机的动力配套都能适配，建模时特意还原了B3底脚安装的完整结构，底座上的四个长条形安装孔位完全符合通用安装尺寸规范，孔距、孔径、安装面的平面度公差都做了对应还原，选型时可以直接在装配环境里匹配M10规格的安装螺栓，提前预留螺栓拆装的操作空间，避免后期现场安装时出现扳手空间不足的问题。

模型的结构拆分完全贴合实际电机的装配逻辑，从前端盖、输出轴、轴承位、定子壳体散热筋、接线盒、后端风罩到底脚安装座，每个部件的配合边界都做了清晰的区分，没有出现零部件重叠、配合面错位的问题。散热筋的排布完全参照量产铝壳电机的实际结构，筋条高度、间距、倾斜角度都和实物一致，做设备热仿真分析时，可以直接提取散热筋的表面积参数，不用二次修整模型。顶部的接线盒结构还原了进线口的密封位、接线端子排的安装空间，做电气布线设计时，可以直接在模型里规划电缆进线的弯曲半径，预留防水接头的安装位置，避免后期布线时出现电缆弯折半径不足、和周边结构件干涉的问题。

输出轴部分还原了标准的轴伸尺寸、键槽结构，轴端的中心孔、轴肩的定位台阶都做了精准复刻，做联轴器选型、带轮装配匹配时，可以直接测量轴径、键槽宽度深度参数，匹配对应的传动件公差，不用再反复核对纸质样本。前端盖的轴承室位置、端盖固定螺栓的孔位分布也完全符合通用标准，做电机维护拆解的模拟装配时，可以清晰演示每个螺栓的拆装顺序、端盖的分离路径，给设备维护手册的编制提供直观的三维参考。

建模时特意考虑了不同安装场景的适配性，除了标准B3底脚安装的结构外，壳体上的前端盖、后端盖螺栓孔位也预留了法兰安装的适配接口，如果需要改成B5法兰安装形式，只需要替换对应的端盖法兰件即可，不用重新构建整个电机主体模型，能大幅缩短不同安装形式电机的建模周期。整个电机的外形轮廓尺寸完全遵循Y系列铝壳电机的通用尺寸规范，总长、总高、机座中心高、接线盒突出高度、风罩外径都和实物一致，做设备整体布局时，能精准预留电机的安装空间，尤其是接线盒的操作空间、风罩侧的散热通风空间，都可以通过模型直接校验，避免出现设备装配完成后，电机接线操作困难、散热风道被遮挡的问题。

从结构设计的细节来看，壳体上的吊环安装位、接地螺栓位也都做了还原，大机座号电机的吊装点位可以直接在模型里匹配吊环螺栓，规划设备整体吊装时的吊点位置，避免吊装时出现电机和其他部件碰撞的问题。底座安装面的沉槽、加强筋结构也完全参照实物建模，做有限元分析时，可以直接导入模型做安装底座的受力分析，校核不同负载下底座的形变情况，给设备的机架结构设计提供准确的载荷输入参数。
