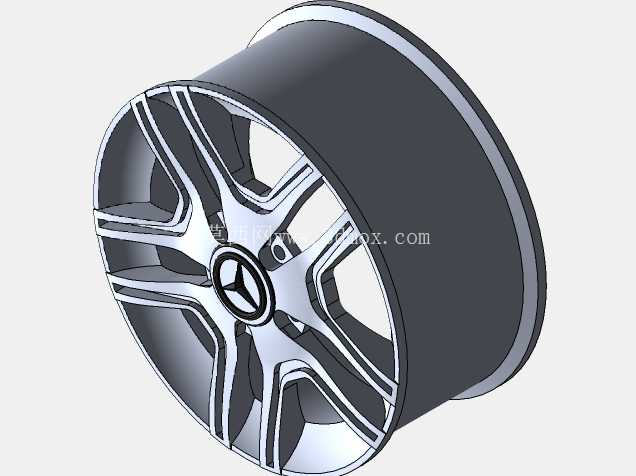

梅赛德斯奔驰C级轿车铝合金轮毂结构设计

汽车轮辋作为整车行走系统的核心承载部件，直接关联行驶过程中的载荷传递、轮胎固定以及动态行驶稳定性，在乘用车底盘部件设计中占据核心位置。本次呈现的轮辋结构针对梅赛德斯-奔驰C级轿车的底盘参数做匹配设计，适配该级别车型的前后轮载荷分布特性，兼顾城市铺装路面行驶的舒适性需求与高速行驶的结构强度要求。

从实际应用场景来看，该轮辋主要适配家用中型轿车的日常通勤、高速巡航以及轻度非铺装路面通行场景，设计过程中首先明确了安装边界的核心参数：轮辋的PCD节圆直径、中心孔尺寸、螺栓孔数量与孔径完全匹配对应车型的轮毂轴承安装座参数，可直接与原车的转向节、轮毂轴承单元配合，无需额外加装变径圈或者孔位适配器，避免了改装配件常见的安装同轴度误差问题。轮辋的偏距设置经过反复校核，确保装车后轮胎与翼子板、减震器弹簧座、刹车卡钳之间保留足够的安全间隙，在方向盘打满角度时不会出现运动干涉，同时轮辋的J值宽度匹配原厂推荐的轮胎规格范围，可兼容不同扁平比的原厂配套轮胎，满足用户不同场景下的轮胎选型需求。

在结构功能设计层面，轮辋采用多辐条式的承载结构，辐条的截面形状经过力学优化，并非等厚度的简单拉伸结构，靠近轮心安装盘的位置辐条厚度更大，向轮缘延伸的过程中逐步过渡到均匀厚度，这种变截面设计既可以保证螺栓安装位置的局部强度，承受起步、制动时的扭矩冲击，也能在轮缘位置保留足够的弹性形变空间，在经过路面减速带或者小幅颠簸时，轮辋自身可以吸收部分冲击能量，降低硬冲击对轮胎和悬挂部件的损伤。轮辋的轮缘部分采用标准的深槽轮辋结构，胎圈座的角度和表面粗糙度严格匹配乘用车轮胎的安装标准，既可以保证轮胎充气后的密封可靠性，也能在轮胎拆装过程中避免损伤胎圈钢丝层，降低售后维护的操作难度。

设计思路上，该轮辋没有盲目追求大尺寸的视觉效果，而是平衡了簧下质量与结构强度的关系：在辐条的非承载区域做了局部的减重掏空设计，在不降低整体弯曲刚度、扭转刚度的前提下尽可能降低轮辋自身重量，簧下质量的降低可以有效提升悬挂系统的响应速度，改善车轮的贴地性能，对于提升整车的操控性和行驶平顺性有实际帮助。轮辋中心的品牌标识安装位预留了标准的卡扣安装槽，可直接适配原厂的轮毂盖配件，不需要额外做粘接或者打孔固定，保证外观一致性的同时也避免了高速行驶时轮毂盖脱落的风险。

从安装适配的细节来看，螺栓孔的接触面做了对应的球面沉头设计，与原车轮毂螺栓的球面端头完全贴合，螺栓拧紧过程中可以自动对中，保证轮辋安装面与轮毂轴承安装面的完全贴合，避免因接触面不平整导致的高速车轮抖动问题。轮辋的气门嘴孔位置设置在两辐条之间的区域，既方便后续充气操作，也避免气门嘴与辐条、刹车卡钳产生位置干涉，同时预留了足够的空间安装外置式胎压监测传感器，不需要对轮辋结构做二次修改。

在实际使用的可靠性层面，该轮辋的结构设计充分考虑了日常行驶中的各类载荷工况：包括直线行驶时的垂直静载荷、高速过弯时的侧向载荷、紧急制动时的纵向冲击载荷，以及经过坑洼路面时的瞬时冲击载荷，各部位的壁厚设置都经过对应的力学校核，在常规使用场景下不会出现辐条断裂、轮缘变形等失效问题。轮辋的表面过渡位置全部做了圆角处理，没有尖锐的应力集中棱角，从结构根源上降低了长期交变载荷作用下的疲劳开裂风险，符合乘用车底盘部件的耐久性能要求。
