带轴多槽轮式涡轮泵转子结构设计

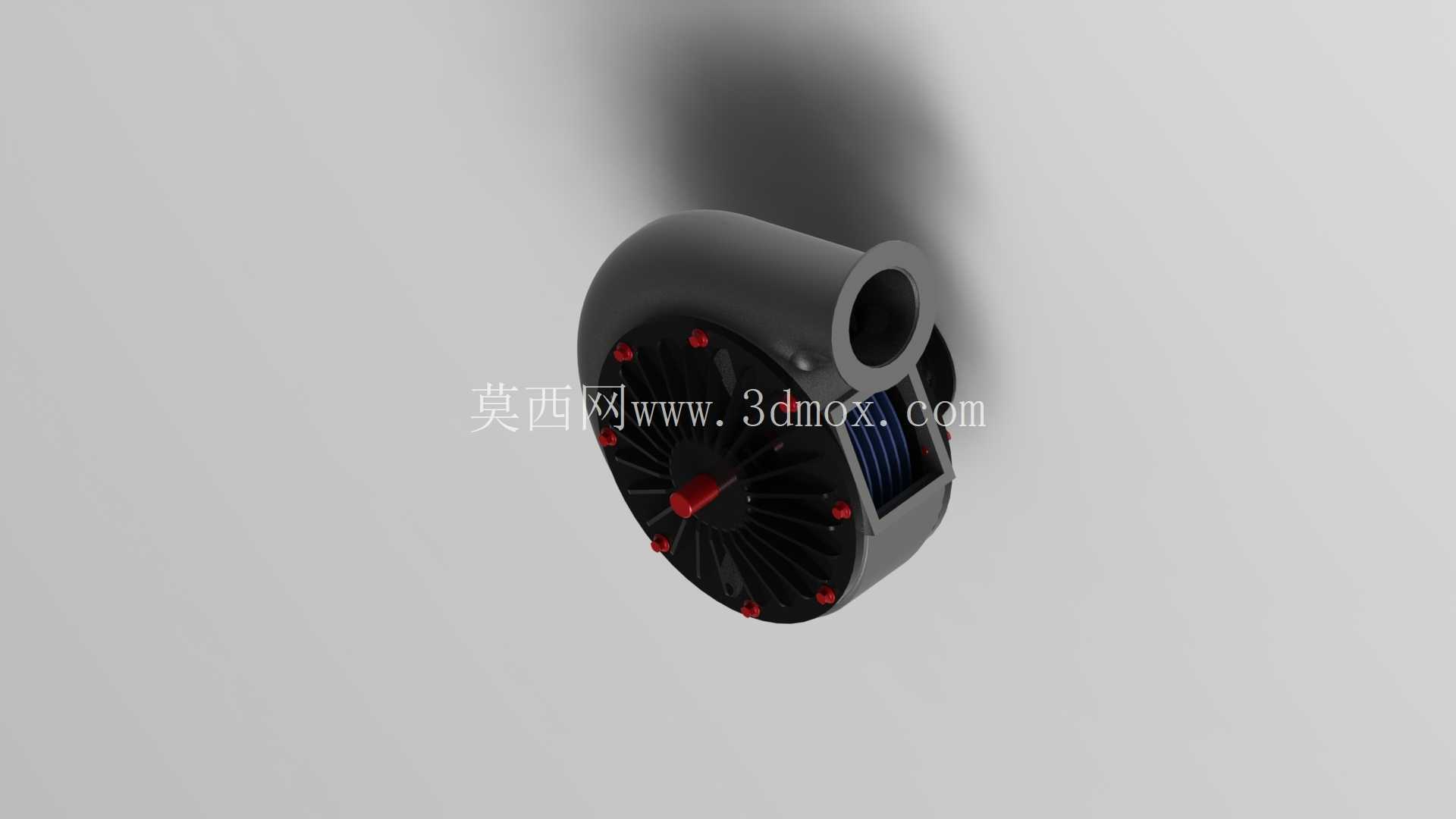

　　在流体输送系统的动力端配置中，涡轮泵的核心转子部件直接决定了整泵的扬程、流量稳定性与运行寿命，本次呈现的轮式带轴涡轮泵转子结构，是针对中小流量高扬程工况做的结构优化方案，适配民用供水、小型工业循环、设备冷却回路等多类场景的动力输出需求。从实际应用场景来看，这类结构的涡轮泵转子常被用在楼宇二次供水的增压段、小型加工设备的切削液循环回路、暖通系统的冷热水循环单元，甚至部分小型农用灌溉的便携泵组中，相比普通离心泵转子，它的多槽轮式结构能在相同转速下获得更高的流体动能转化效率，同时降低叶轮内部的紊流损耗。

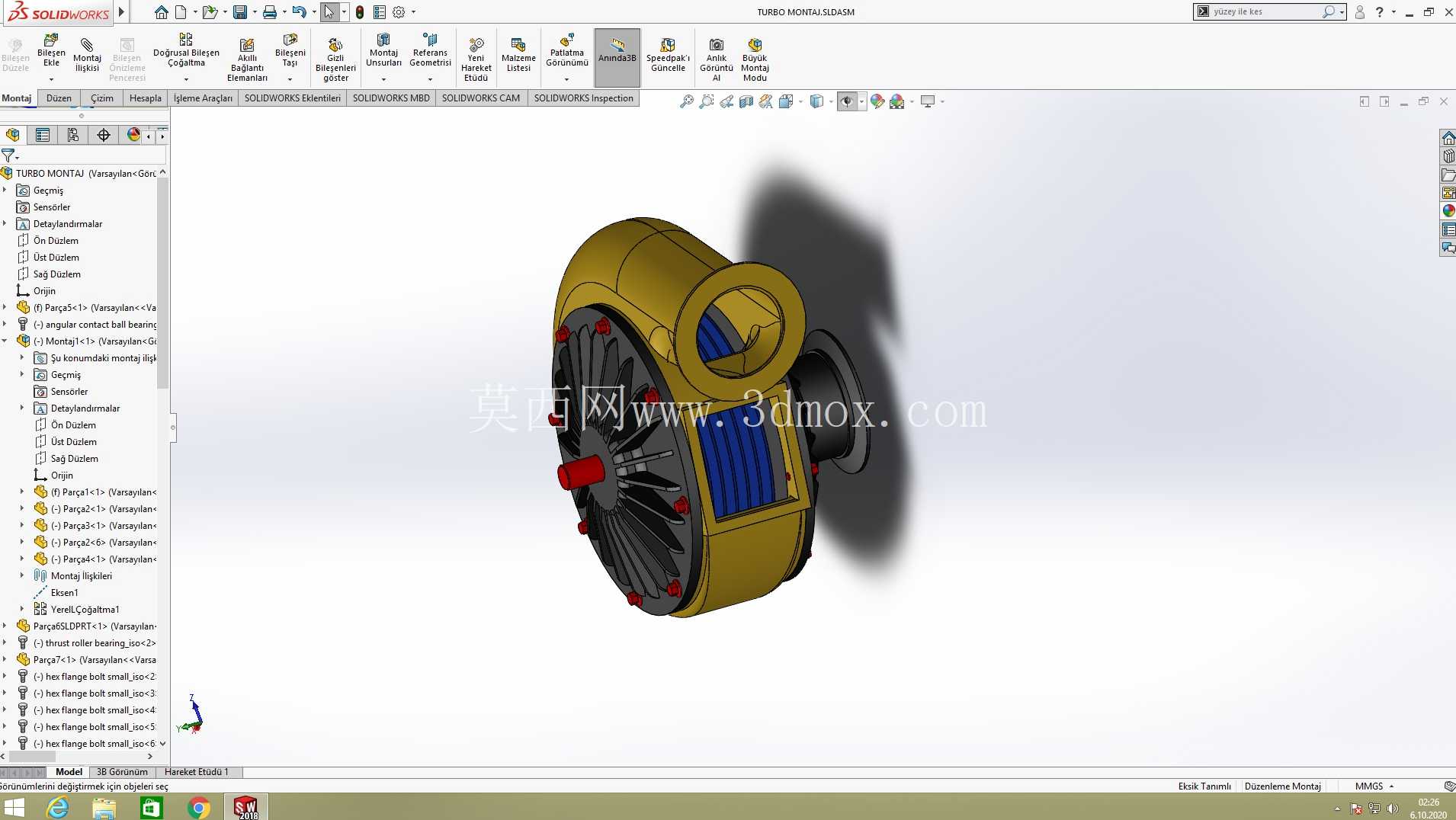

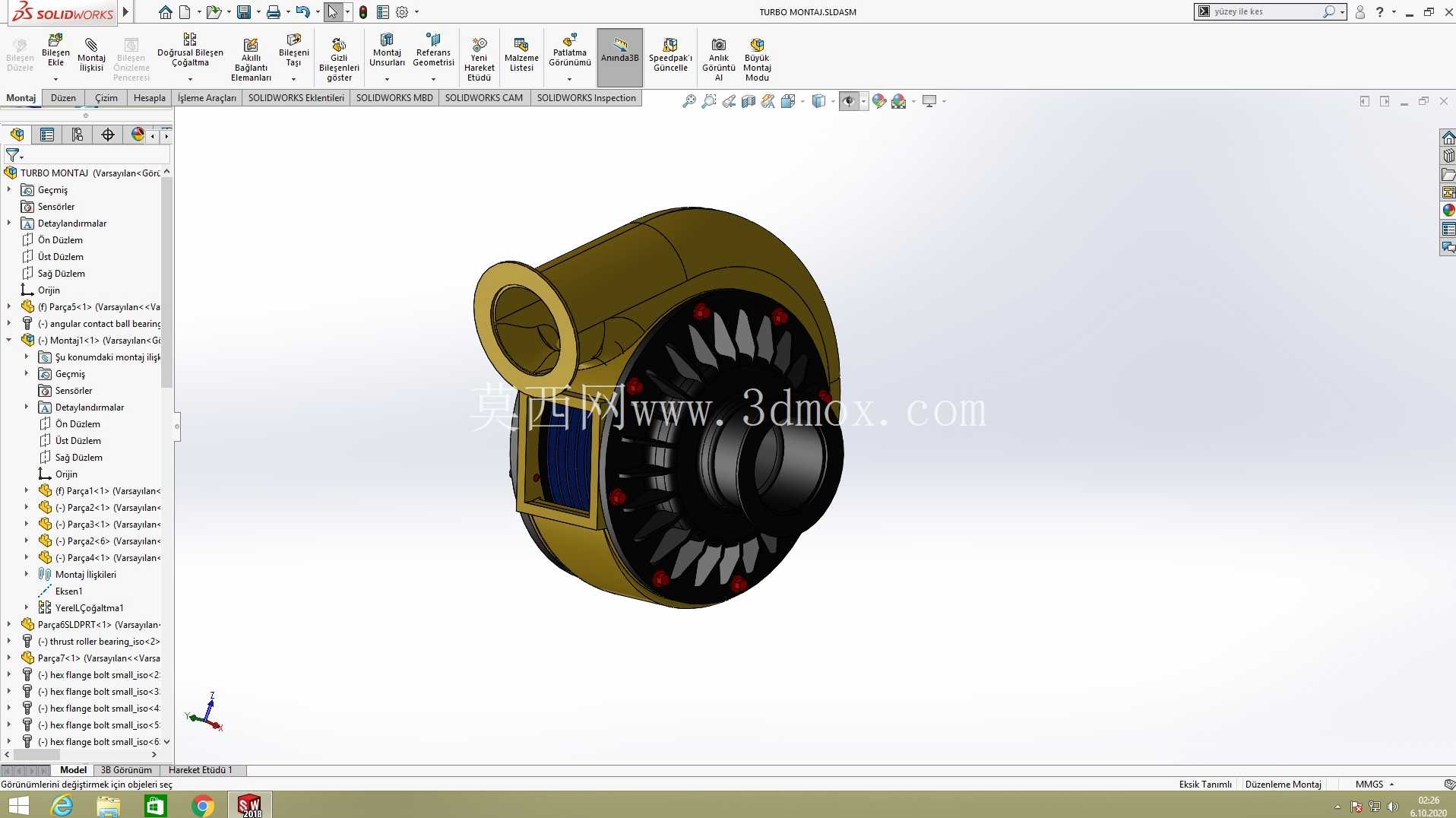

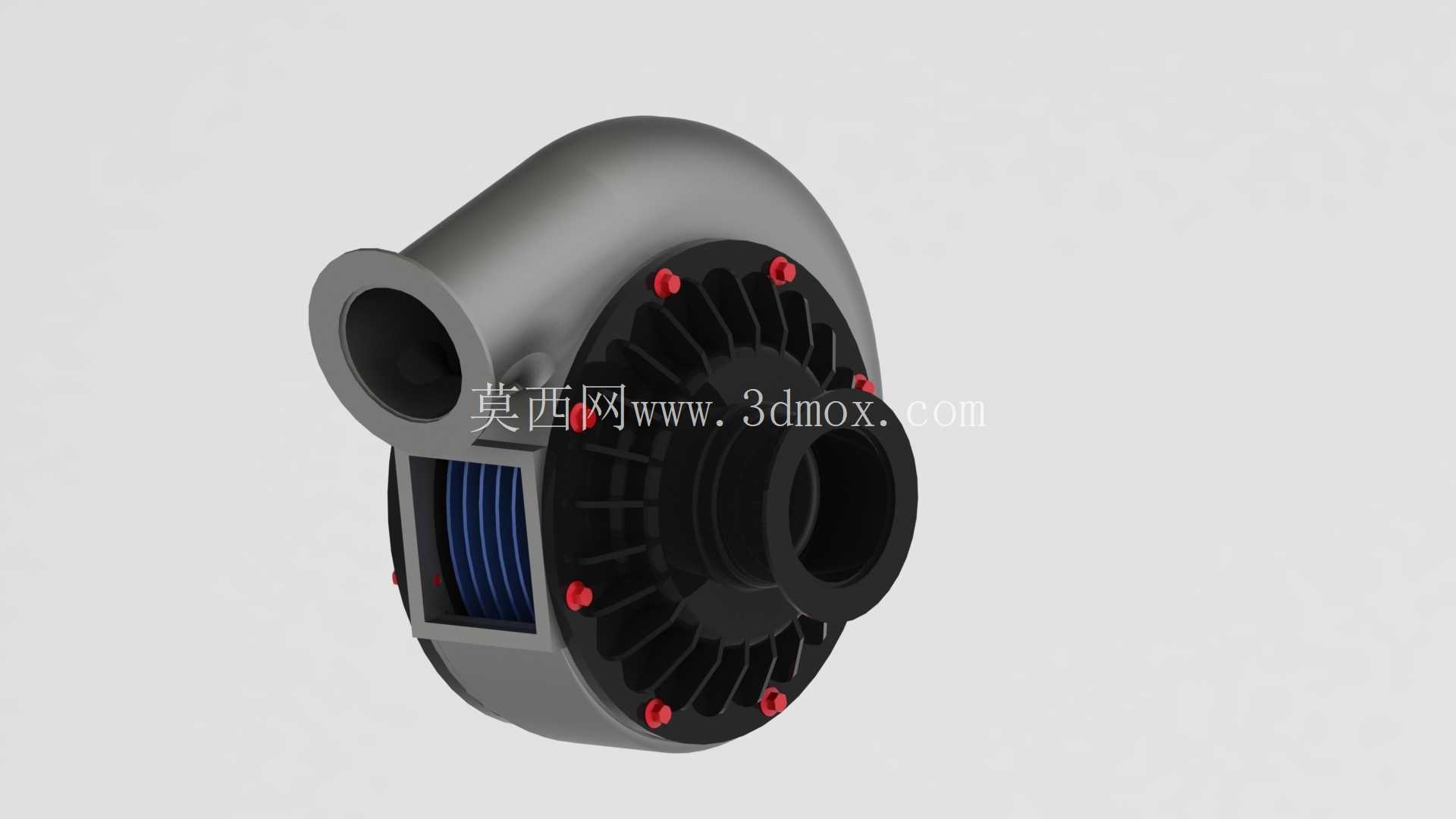

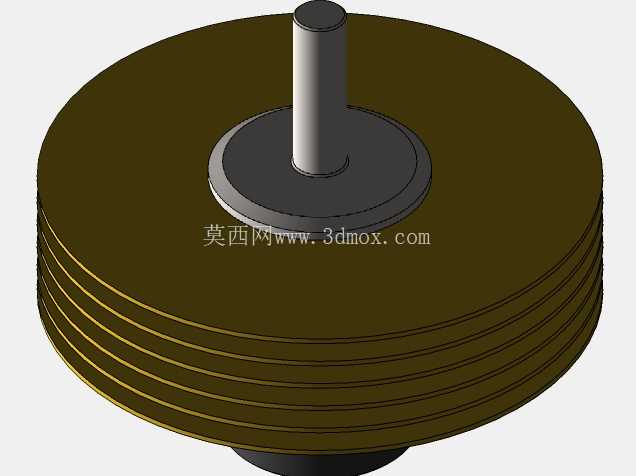

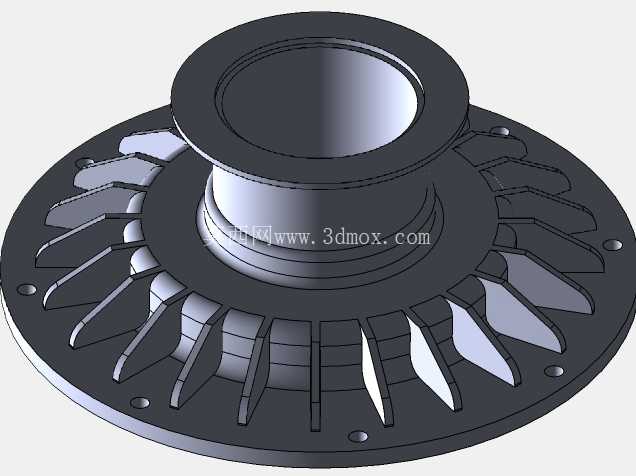

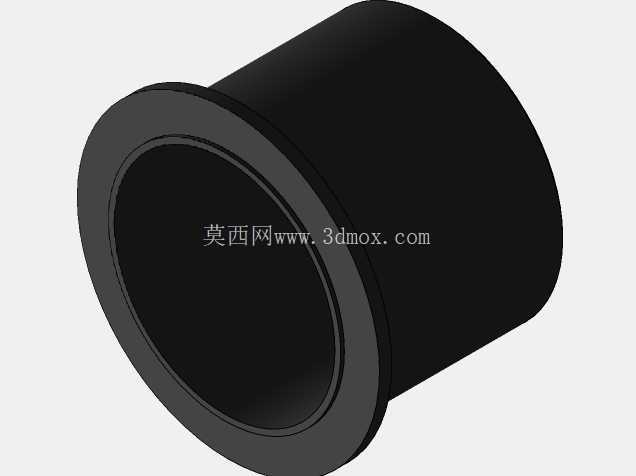

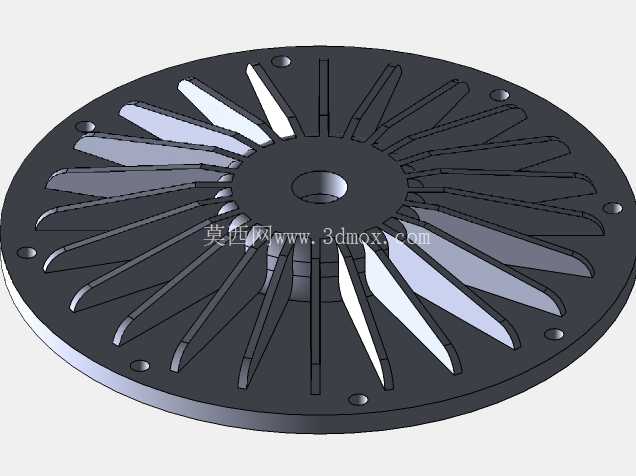

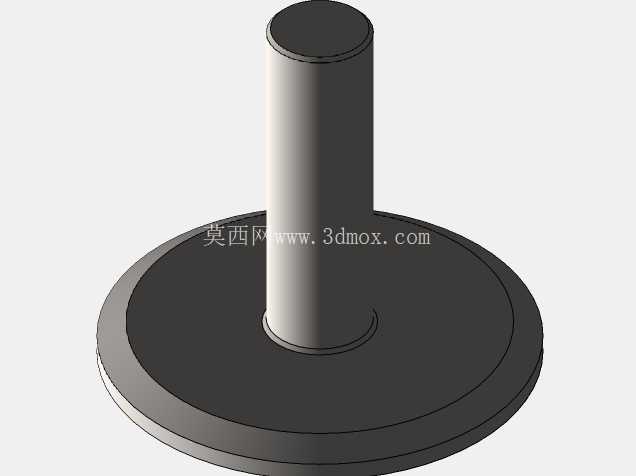

　　从功能特性上看，该转子采用一体化同轴设计，中心伸出的泵轴为等直径圆柱结构，轴段与轮体的连接位置做了加厚的法兰式过渡台，这个过渡结构一方面能分散轴转动时传递的扭矩应力，避免轴根位置出现应力集中断裂的问题，另一方面也能作为密封件的安装定位面，给泵腔的动密封预留稳定的装配基准，减少运行时的密封泄漏风险。轮体部分采用多层环形槽的结构设计，每层槽道的截面为等宽圆弧过渡，槽与槽之间的筋条厚度均匀，这种结构在流体进入轮腔后，能通过多层槽道的逐级导流，把流体的轴向动能平稳转化为径向压能，相比单片式叶轮，它的输出压力脉动更小，运行时的振动噪音也更低，适合对运行稳定性有要求的闭式循环系统。

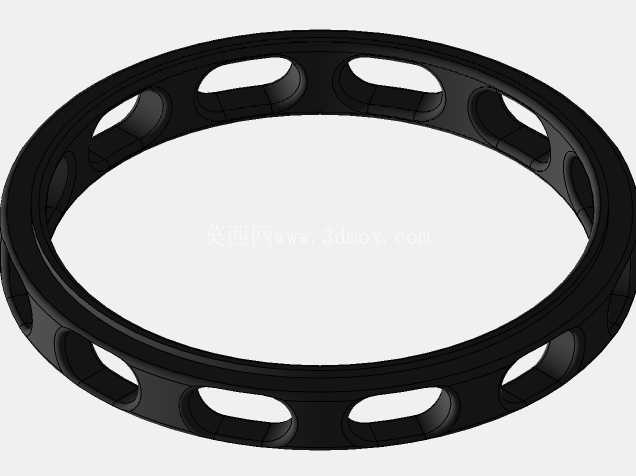

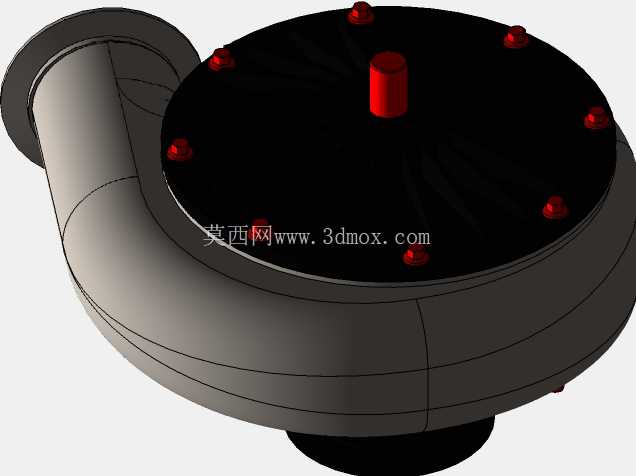

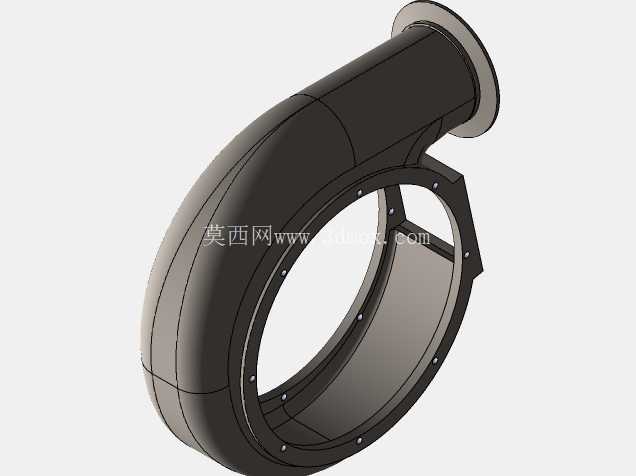

　　在设计思路上，整个转子的结构完全围绕加工便利性与装配可靠性展开，泵轴与轮体的同轴度公差控制在IT7级以内，轴的外圆面预留了轴承安装位的粗糙度要求，轮体的外圆面做了等直径设计，方便与泵壳的内壁形成均匀的间隙，既避免轮体转动时擦碰泵壳，又能控制间隙泄漏量提升容积效率。轮体的多层槽道采用等距排布，槽道的深度从轮心向外缘逐步收窄，这个设计是基于流体在离心力作用下的流速变化做的匹配，越靠近轮缘流体流速越高，收窄的槽道能进一步提升流体的出口压力，同时避免槽道过宽导致的流体回流问题。从外形尺寸与安装边界来看，中心泵轴的伸出长度根据常规轴承座与密封件的安装尺寸做了适配，伸出端的轴径匹配标准深沟球轴承的内孔尺寸，不需要额外做轴套转接就能直接装配，降低了装配环节的零件数量。轮体的最大外径适配常规小流量涡轮泵的泵壳内腔尺寸，轮体的总厚度匹配泵腔的轴向安装空间，安装时只需要将轴段穿入轴承座与密封组件，轮体完全置于泵腔内部即可，不需要额外做结构改制就能直接替换同规格的传统叶轮转子。

　　在实际运行的受力层面，这个结构的转子重心完全落在泵轴的轴线上，多层槽道的对称排布让转子转动时的动平衡更容易校准，即使在3000转每分钟的常规电机转速下运行，也不会出现明显的偏磨问题，轮体的槽道边缘都做了小圆角过渡，避免流体长期冲刷导致的气蚀损伤，延长转子的实际使用寿命。对于结构设计从业者来说，这个转子的建模逻辑完全遵循自上而下的装配设计思路，先确定泵轴的轴线基准，再基于轴线做轮体的回转特征，多层槽道采用阵列特征生成，保证每个槽道的尺寸一致性，后续如果需要调整扬程参数，只需要修改槽道的深度、数量或者轮体外径，就能快速衍生出不同参数的转子方案，适配不同功率等级的泵组需求。在设备选型环节，这类转子结构的涡轮泵适合输送清水或者低粘度的无颗粒流体，因为槽道的间隙均匀且没有狭窄流道，不容易出现杂物卡滞的问题，相比开式叶轮的泵型，它的输送效率更高，相比闭式叶轮的泵型，它的加工难度更低，不需要额外搭配前盖板后盖板的焊接或者铆接工序，整体制造成本更可控。
