汽车传动系统差速齿轮箱结构设计

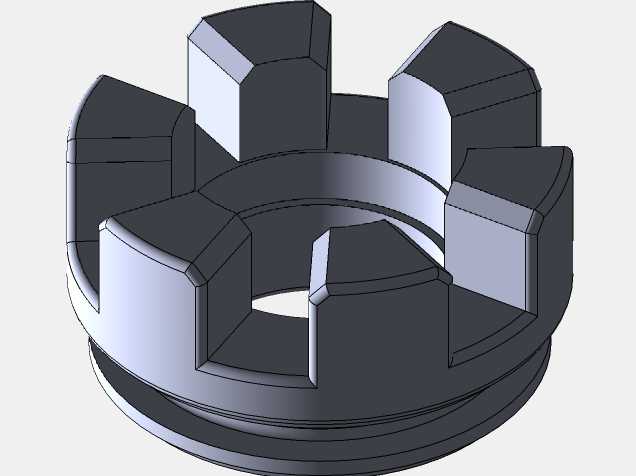

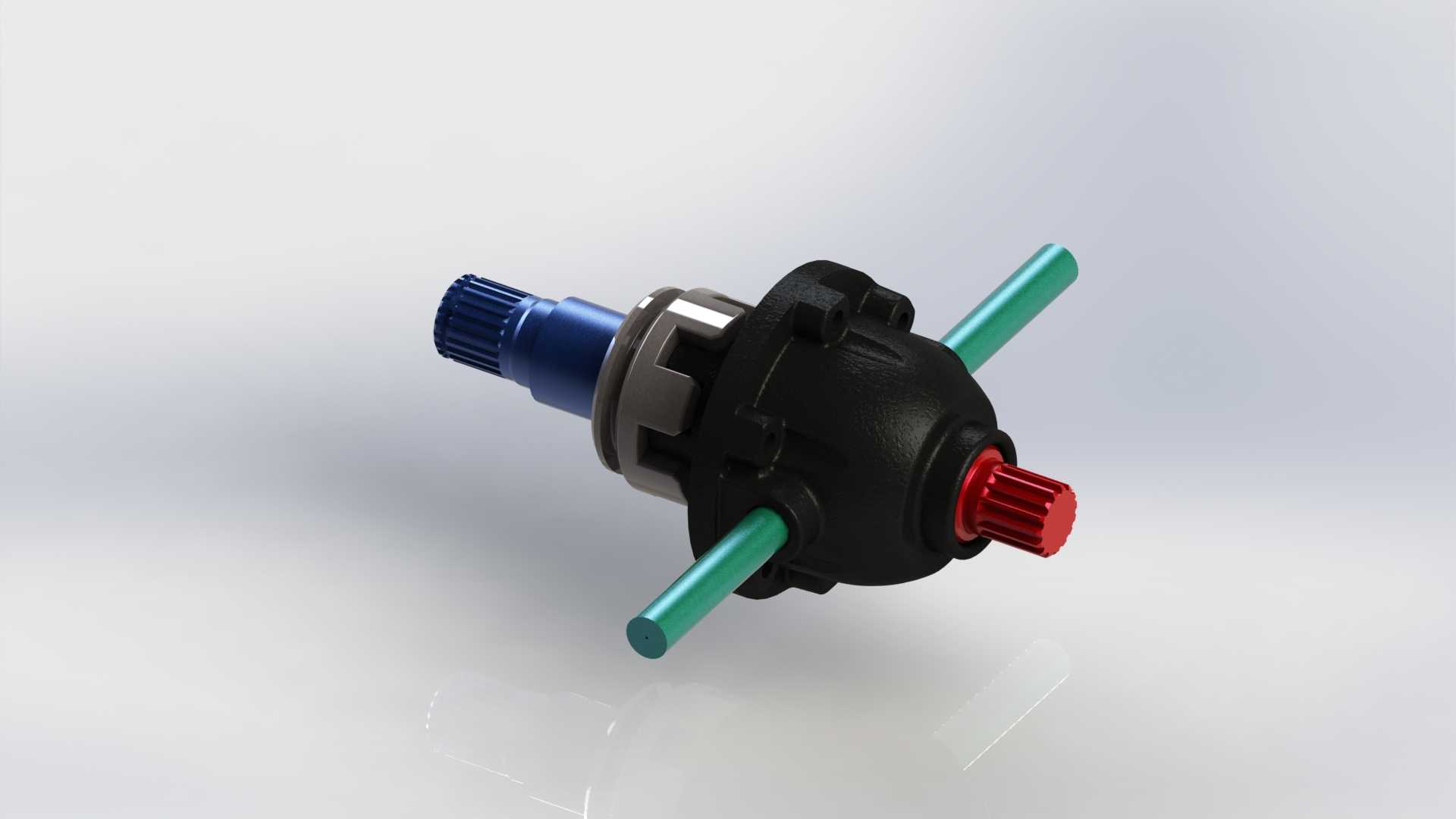

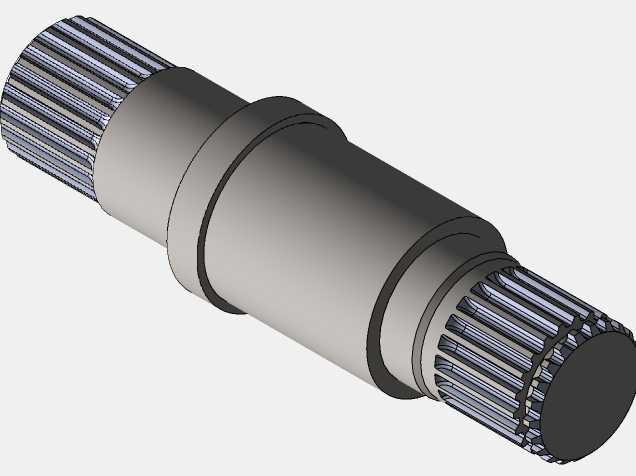

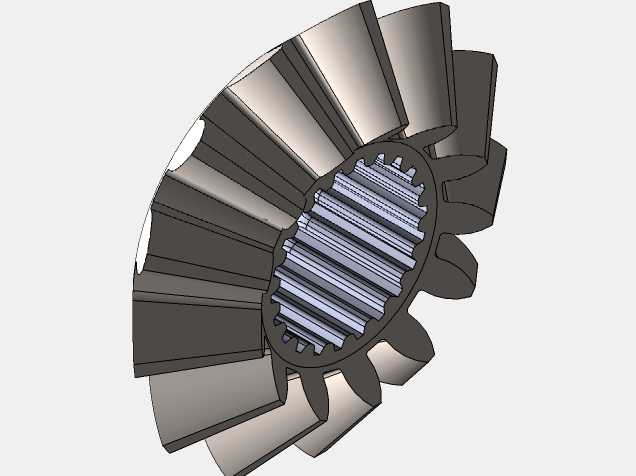

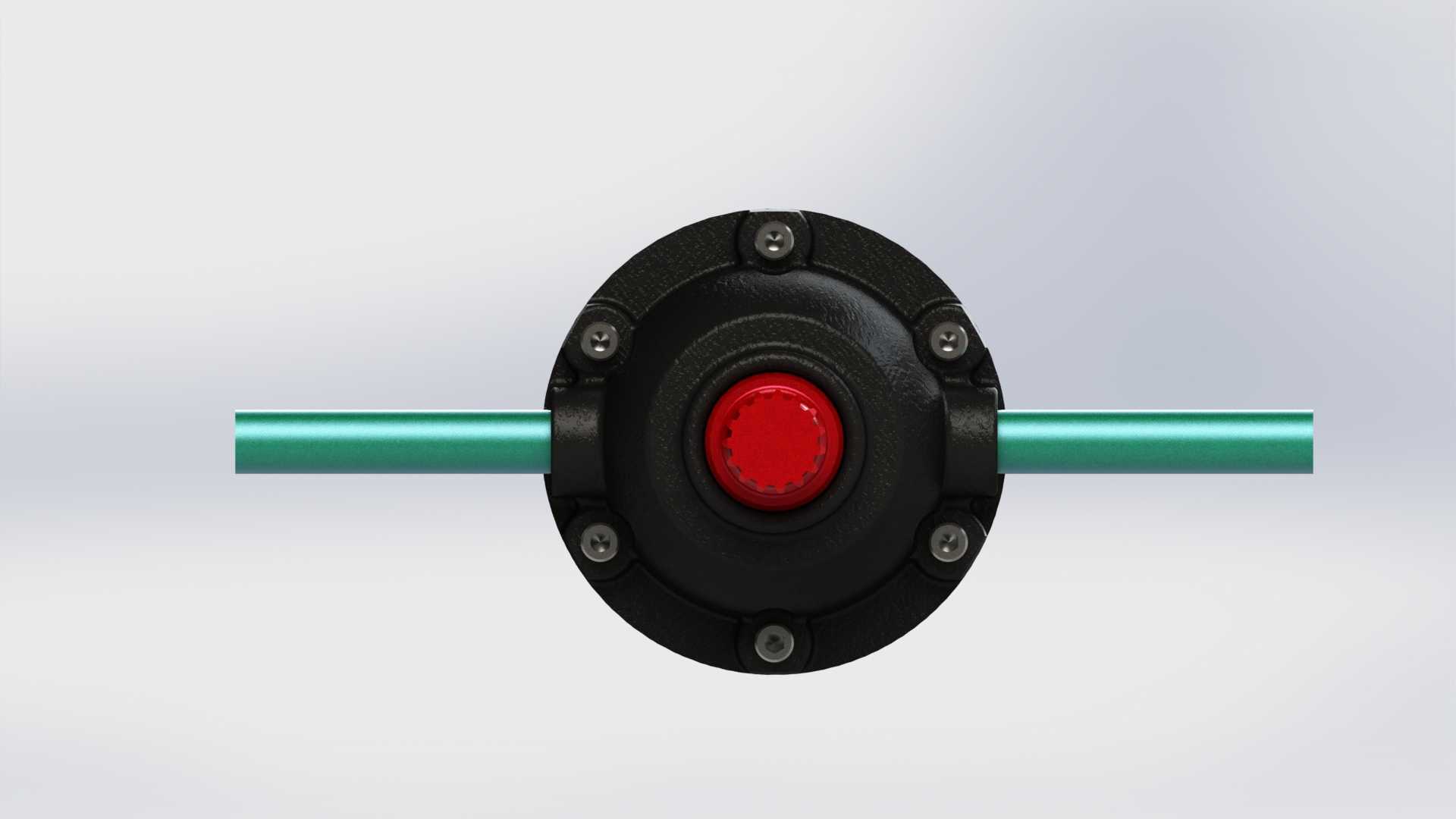

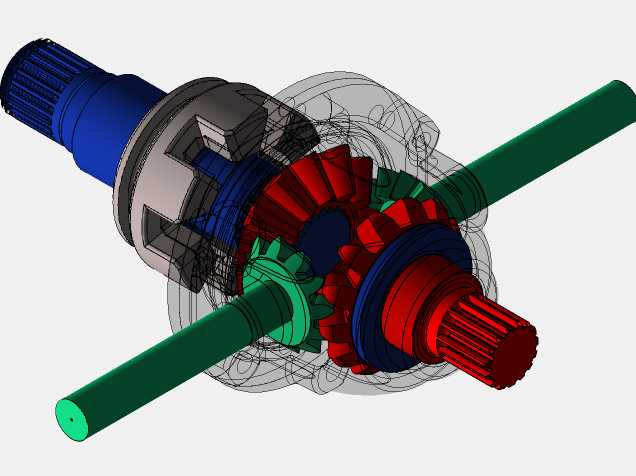

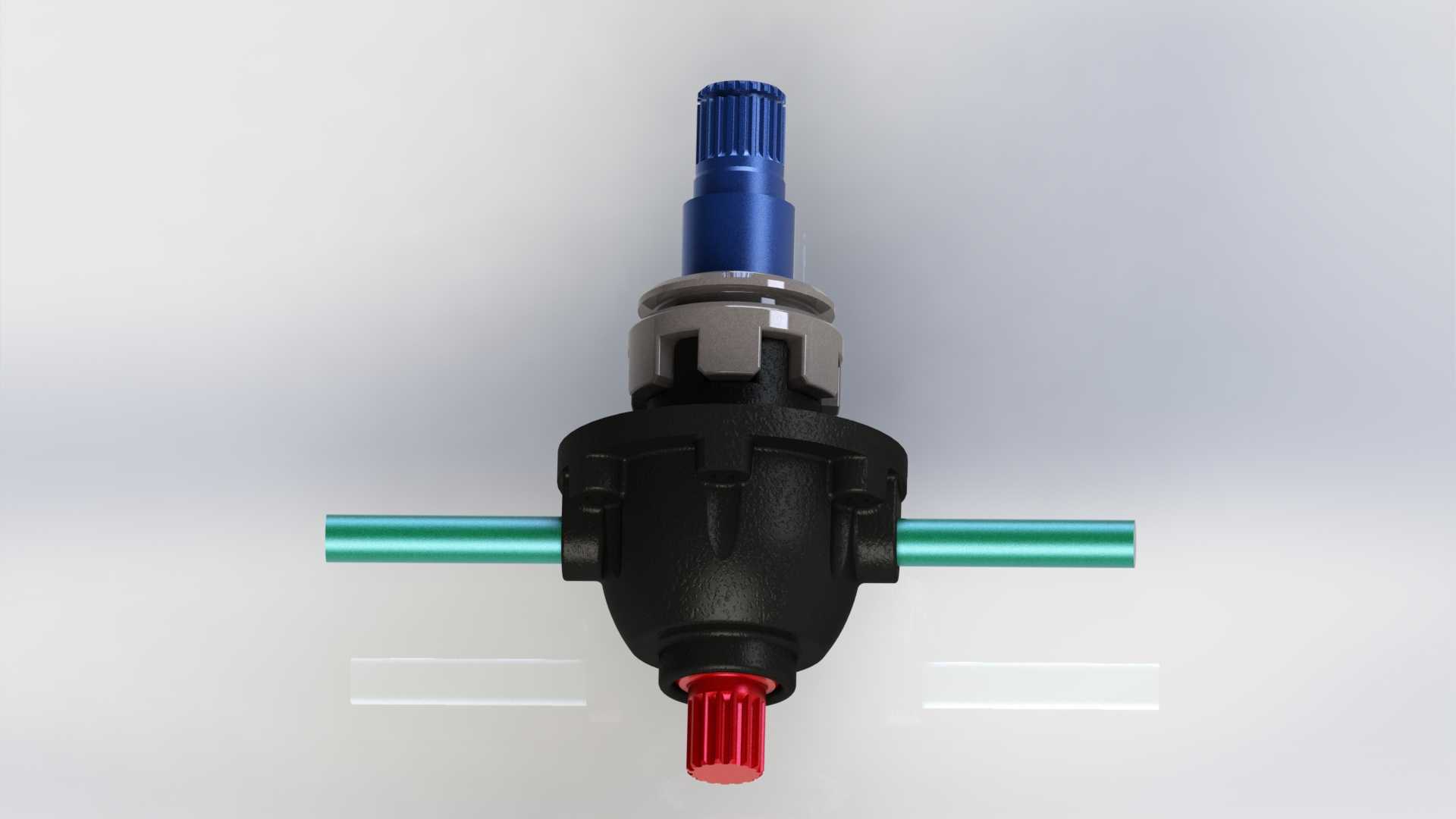

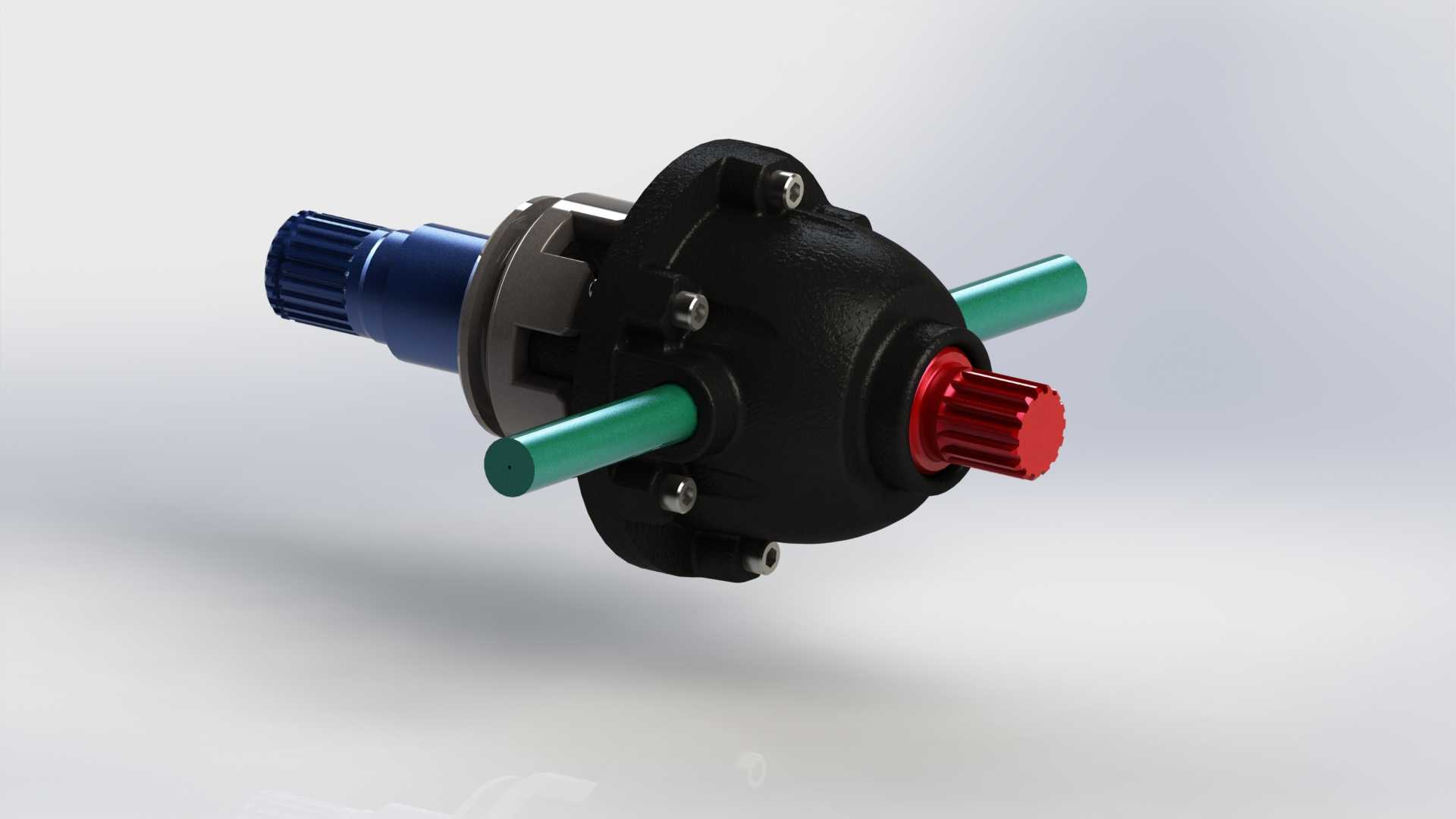

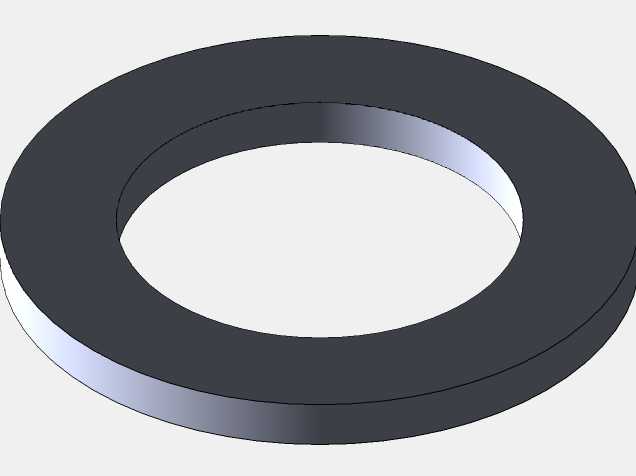

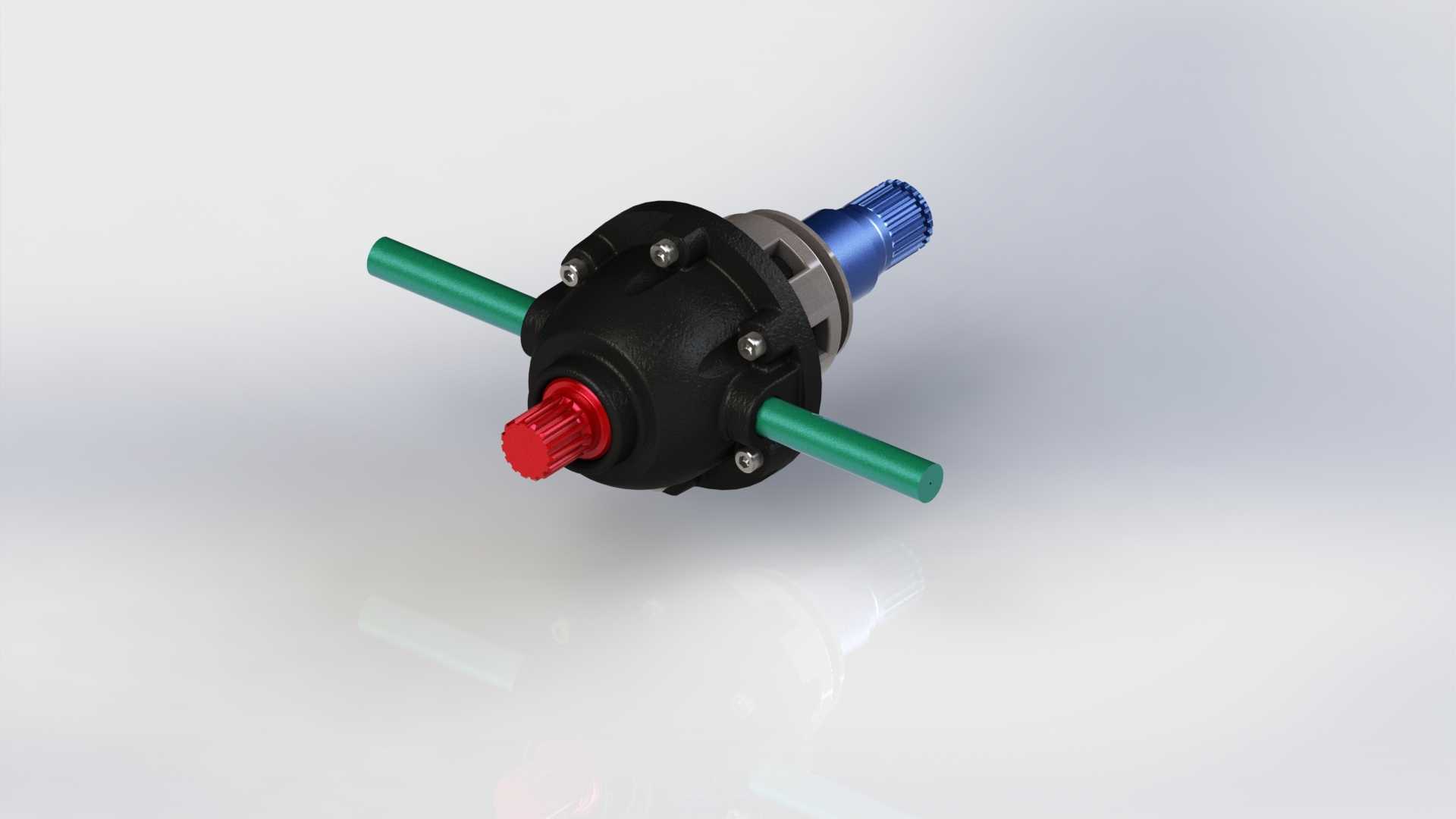

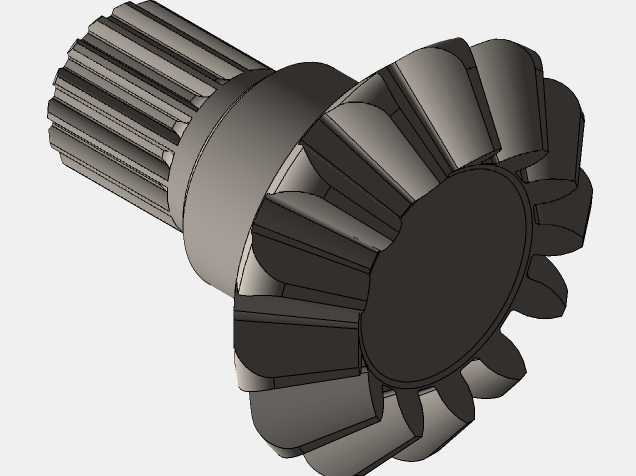

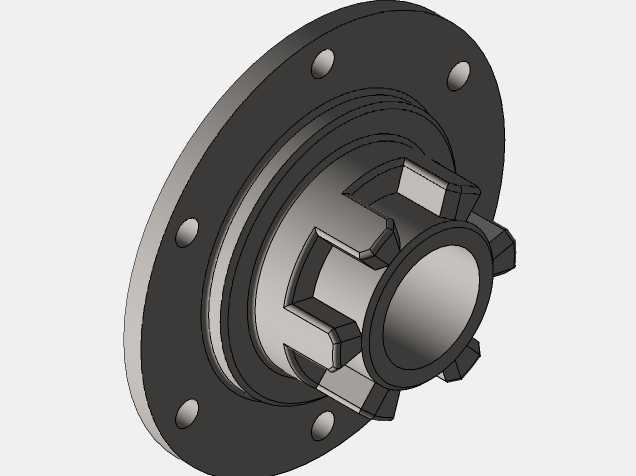

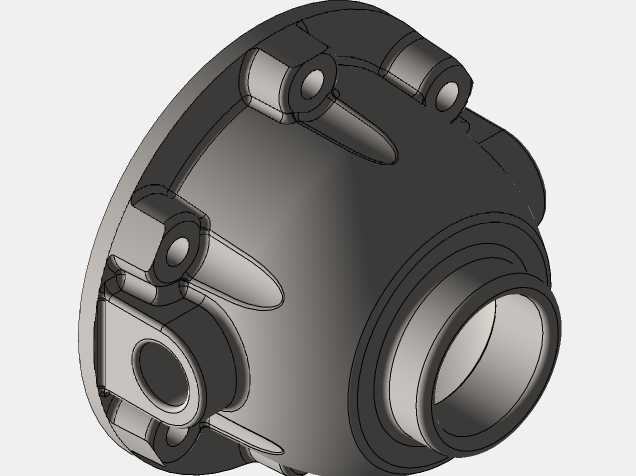

差速齿轮箱是车辆传动系统中承担核心动力分配功能的关键部件，主要应用于各类采用轮式行走结构的燃油车辆、新能源车辆以及部分非道路工程行走设备的驱动桥内部，安装位置处于驱动桥主减速器与两侧驱动半轴之间，是保障车辆转弯、非平整路面行驶时两侧车轮可实现不同转速滚动的核心结构，避免车轮出现滑动拖磨、轮胎异常损耗、传动系统应力过载等问题。从结构设计逻辑来看，这套差速齿轮箱采用对称式锥齿轮差速结构，核心包含差速器壳体、十字行星齿轮轴、四个行星锥齿轮、两个与半轴连接的从动锥齿轮以及两侧输出花键轴，外部壳体采用半剖透明化建模呈现内部啮合关系，可清晰观察到齿轮副的啮合间隙、装配定位关系。设计过程中首先明确了安装边界约束：两侧输出半轴的同轴度公差需控制在0.02mm以内，行星齿轮轴与差速器壳体的安装孔采用过盈配合定位，保证大扭矩传递过程中轴体不会出现窜动移位；齿轮参数选择上，行星齿轮与半轴齿轮的啮合模数匹配主减速器输出扭矩等级，齿面采用渐开线锥齿形，啮合重合度大于1.2，保证动力传递过程中的平稳性，降低传动噪音与齿面冲击载荷。实际工况应用中，当车辆直线行驶时，两侧驱动轮受到的行驶阻力相近，行星齿轮仅随差速器壳体整体公转，不发生自转，动力经差速器壳体、行星齿轮轴、行星齿轮均匀传递给两侧半轴齿轮，带动两侧车轮以相同转速转动；当车辆转弯行驶时，内侧车轮行驶距离短于外侧车轮，受到的地面阻力更大，此时行星齿轮在随壳体公转的同时，会绕十字行星齿轮轴产生自转，自动调整两侧半轴齿轮的转速差，让外侧车轮转速高于内侧车轮，保证车轮与地面始终保持纯滚动状态，减少轮胎磨损与传动系统的附加载荷。结构设计中还考虑了润滑路径的预留，差速器壳体上开有对应润滑油过孔，齿轮啮合位置可在壳体转动过程中获得齿轮油的持续飞溅润滑，降低齿面磨损速率，延长部件使用寿命；两侧输出轴端采用花键结构与半轴连接，花键齿形采用渐开线设计，承载能力强，对中性好，可满足大扭矩工况下的动力传递需求，同时便于装配过程中的快速对位。建模过程中对所有配合面做了公差匹配设计，差速器壳体的轴承安装位预留了标准轴承的装配尺寸，可直接适配对应型号的圆锥滚子轴承，保证差速器总成在驱动桥壳内的转动灵活性，同时承受径向与轴向的复合载荷；行星齿轮背部与差速器壳体之间设计有耐磨垫片，可吸收齿轮传动过程中产生的轴向推力，避免齿轮与壳体直接摩擦造成壳体磨损，垫片磨损后可单独更换，降低后期维护成本。这套结构的整体尺寸适配常规紧凑型乘用车的前驱动桥或后驱动桥安装空间，壳体外部轮廓与桥壳内部安装腔的间隙预留了5mm以上的安全距离，避免车辆行驶过程中振动造成部件干涉，同时为润滑油流动预留足够空间，保证散热效率。
