小型Z轴数控雕刻进给主轴单元结构

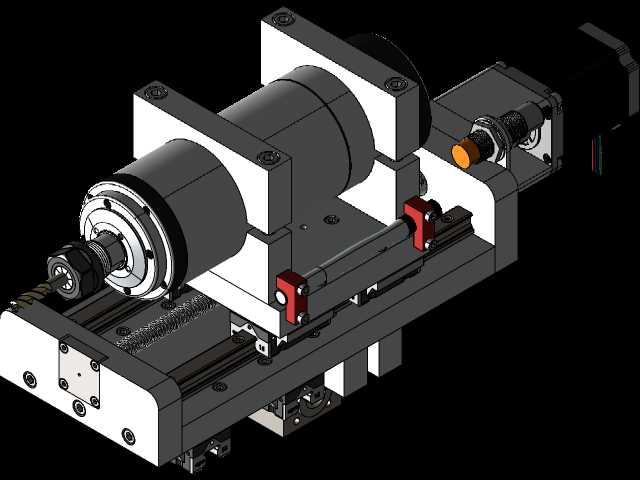

这套Z轴进给主轴单元，是桌面级数控雕刻设备的核心执行部件，主要面向小型非金属、软金属的精密雕铣加工场景，常见于文创产品打样、PCB线路板雕刻、小型工艺件加工、教学实训设备搭建等领域，可独立作为单轴运动模组集成到多轴雕刻设备框架中，也可搭配XY十字滑台组成完整的三轴雕铣系统。

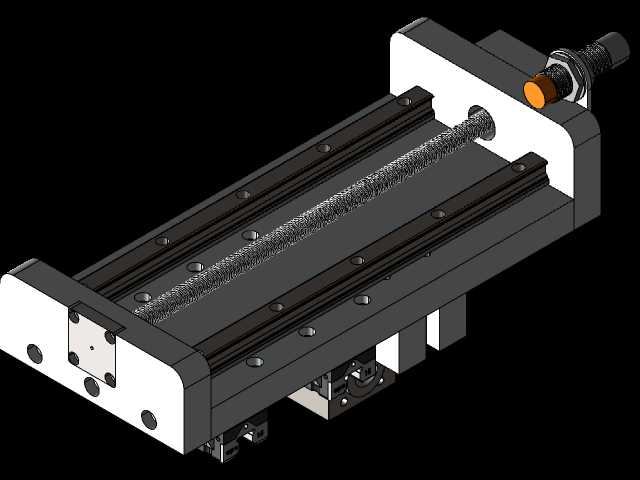

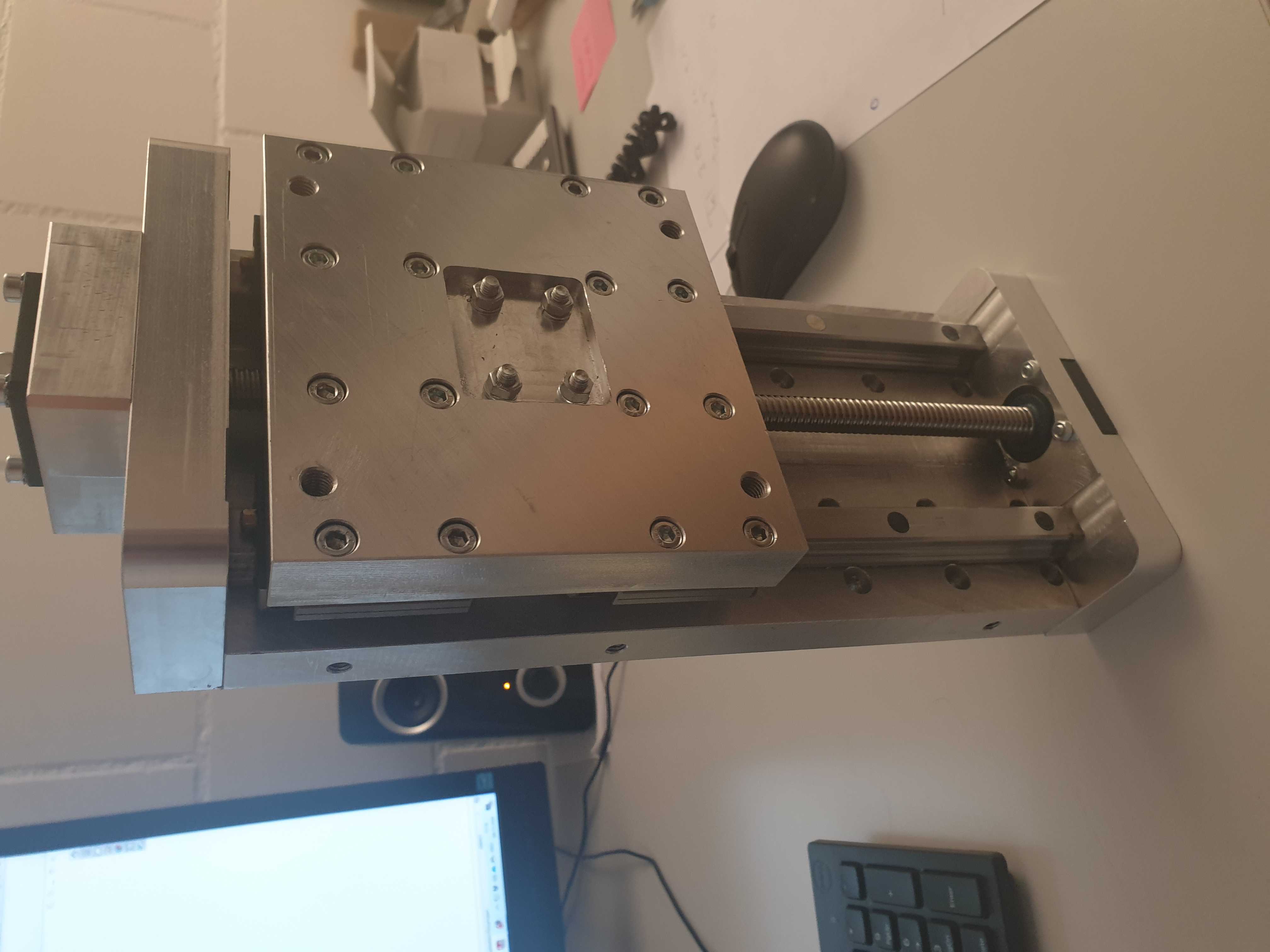

从结构设计逻辑来看，这套单元优先考虑了运动刚性与进给精度的平衡，没有采用梯形丝杠这类成本更低的传动方案，而是选用Isel滚珠丝杠作为传动核心，搭配两种可选导程规格——12毫米导程适配快速进给、大切深的粗加工场景，可缩短空行程移动时间，提升加工效率；2.5毫米导程则适配精细雕刻、微进给的精加工场景，能有效降低单脉冲进给量，提升雕刻纹路的细腻程度，避免进给量过大导致的崩边、断刀问题。导向部分采用15毫米规格的型材导轨，相比光轴导向结构，型材导轨的负载能力更强，抗倾覆力矩表现更好，可承受主轴高速切削时产生的径向切削力，减少加工过程中的振刀纹。

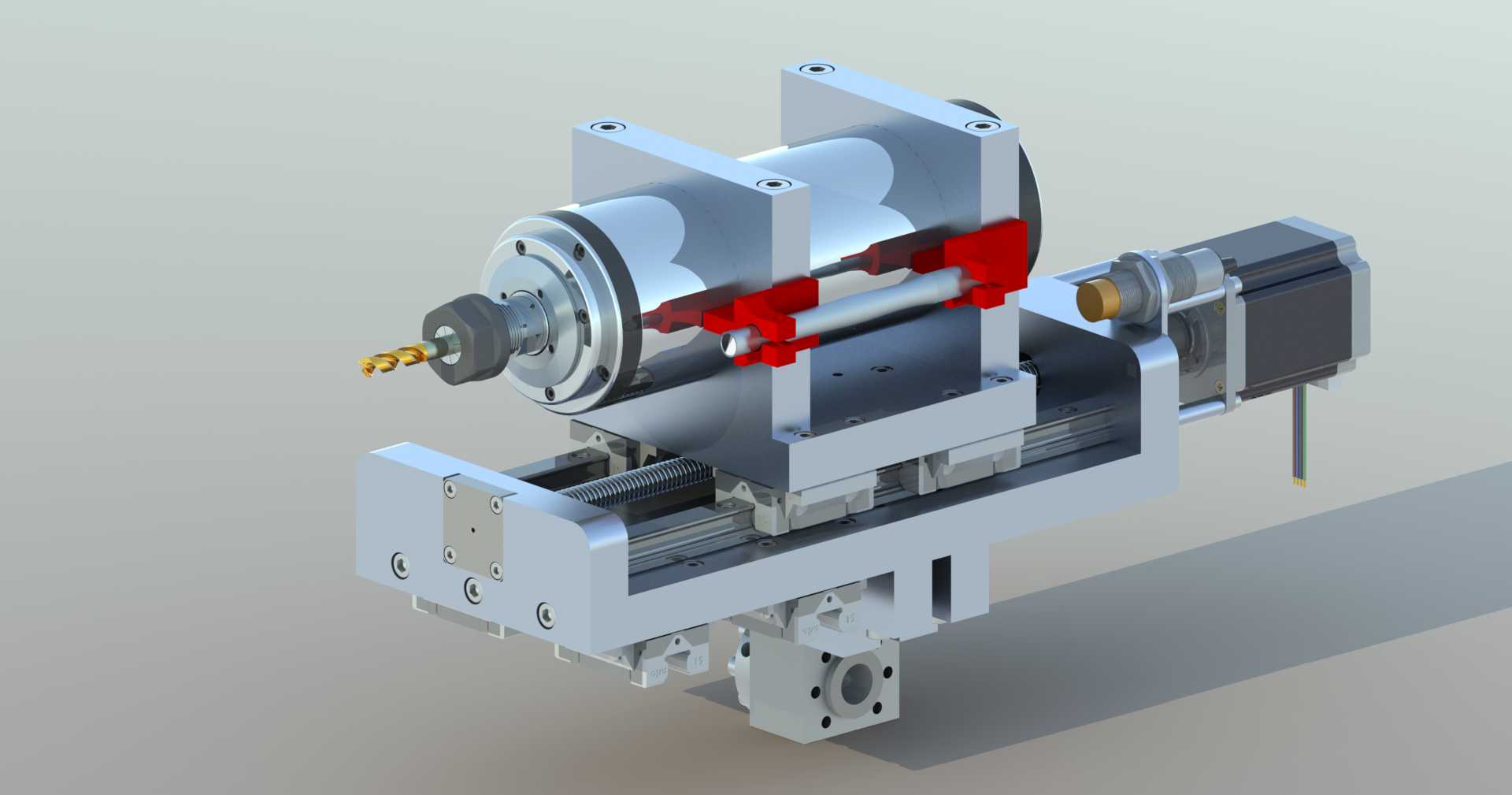

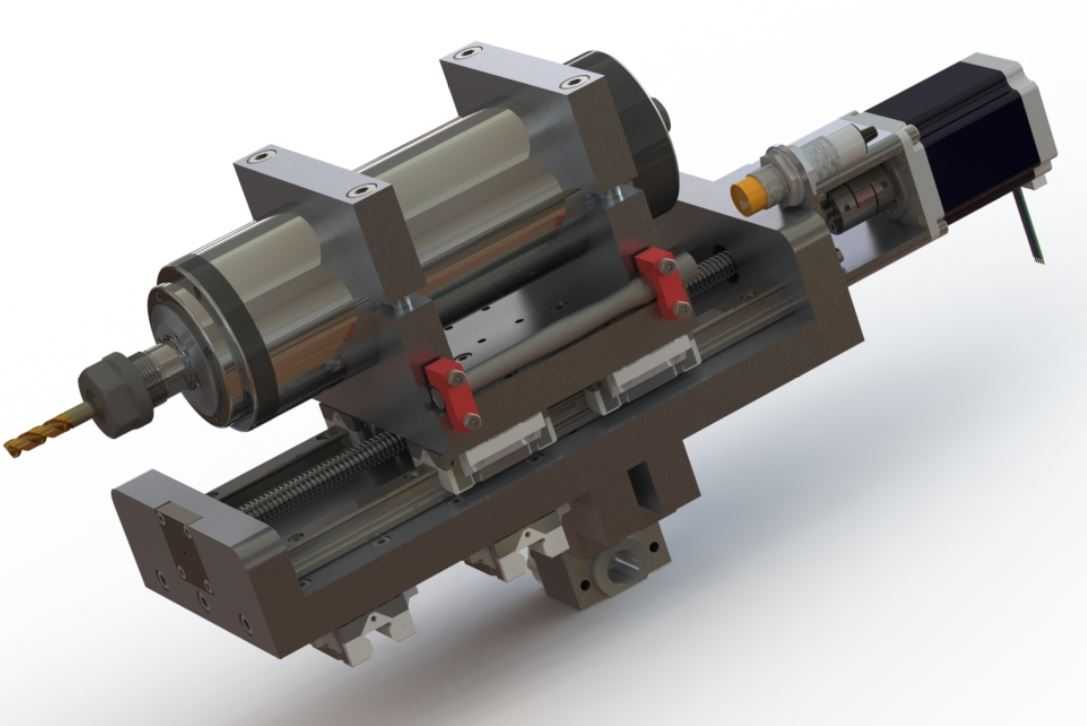

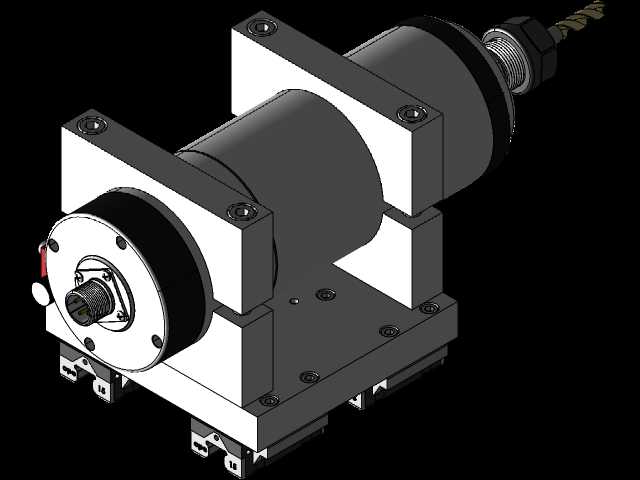

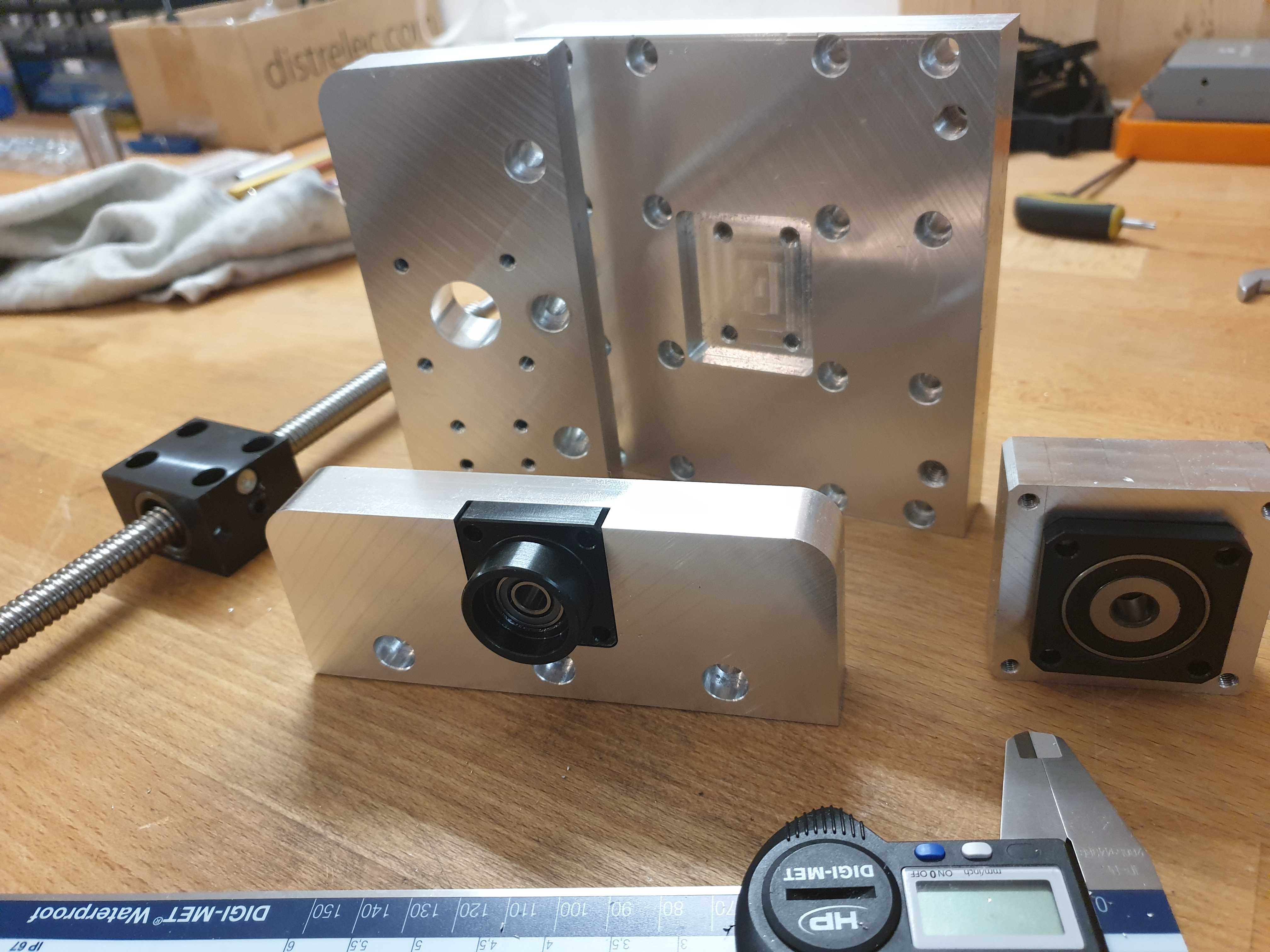

主轴安装座采用分体式夹持结构，通过红色锁紧块实现主轴的抱紧固定，这种设计可兼容不同外径的高速电主轴，用户可根据加工需求更换不同功率、不同转速的主轴单元，无需重新加工安装座，拓展性更强。丝杠螺母座与主轴安装座集成设计，减少了传动链的连接间隙，可有效降低反向传动空程，提升进给定位精度。单元尾部集成了伺服驱动电机，通过直连方式与滚珠丝杠连接，省去了同步带传动的张紧结构，既缩小了整体安装体积，也避免了同步带打滑、磨损带来的传动误差。

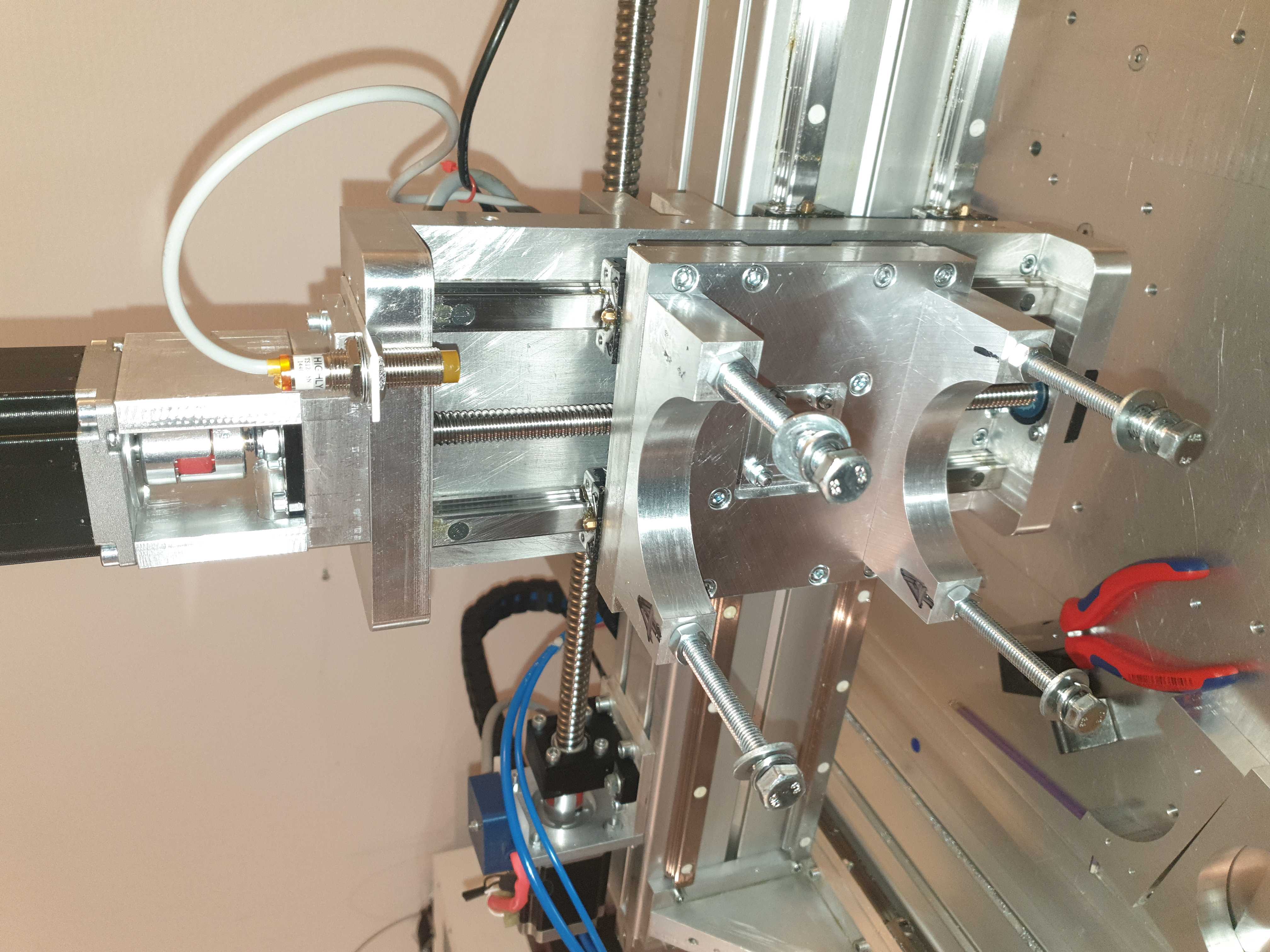

安装边界方面，这套Z轴单元的底座采用标准孔位设计，可直接固定在对应规格的XY滑台滑块上，底座下方预留了拖链安装位，可规整排布主轴动力线、电机编码器线，避免运动过程中线缆拖拽干涉。整体组装完成后，运动部件的行程限位通过机械硬限位与电气限位结合的方式实现，两端的限位块可防止主轴超程撞击，保护传动部件不受损坏。

实际使用过程中，这套已组装完成的单元无需用户再进行传动部件的预紧调整、导轨平行度校准，出厂状态下已经完成了丝杠预拉伸、导轨滑块预压调整，可直接安装到设备机架上进行调试，相比散件自行组装的方案，能大幅缩短设备搭建周期，同时避免自行装配带来的精度误差。与传统梯形主轴Z轴结构相比，滚珠丝杠传动的摩擦阻力更小，长时间运行的温升更低，传动效率更高，可适配更高的进给速度，同时长期使用的磨损量更小，精度保持性更优，能满足长时间连续加工的精度要求。

在结构细节处理上，所有运动部件的连接面都做了销钉定位处理，保证反复拆装后的重复定位精度，导轨和丝杠的安装基准面都做了平面度处理，避免安装应力导致的运动卡滞。主轴夹持部分的锁紧块采用对称锁紧设计，锁紧时不会导致主轴偏移中心，保证刀具旋转中心与进给方向的同轴度，减少加工过程中的刀具偏摆问题，提升加工表面质量。
