带演示动画的金属牛顿摆结构设计

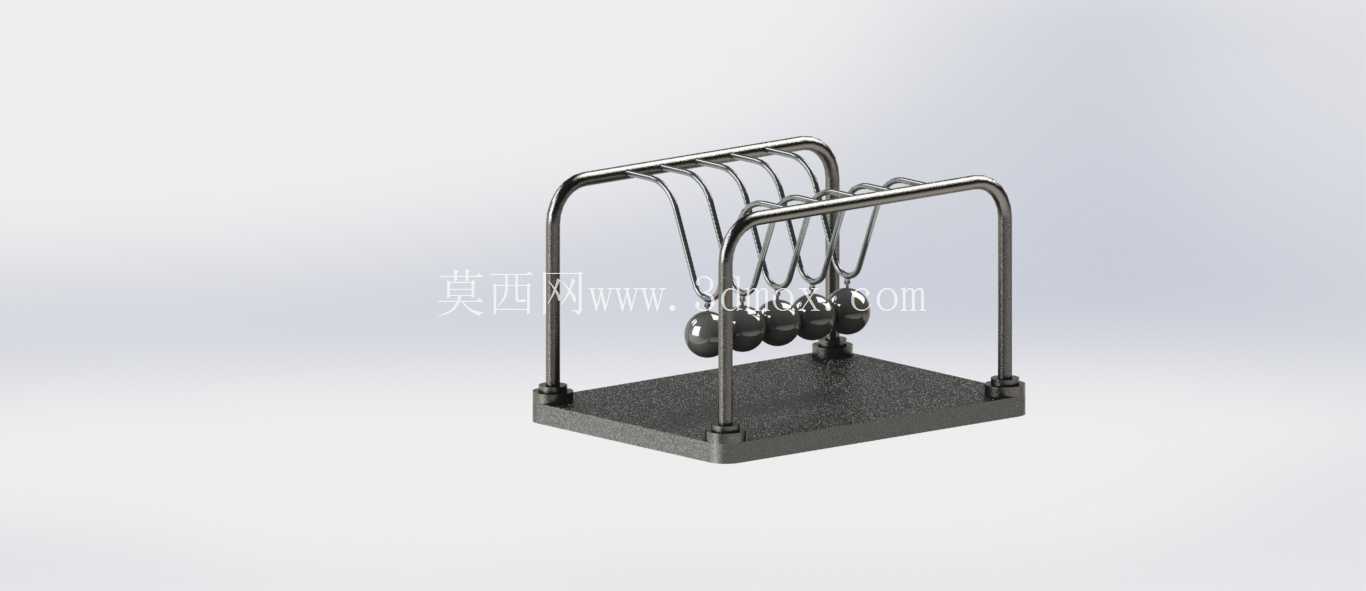

　　日常在物理教学实验室、企业产品展示区、办公桌面陈设场景中，牛顿摆是十分常见的力学演示装置，核心作用是通过刚性球体的碰撞过程直观展示动量守恒、能量传递的经典力学规律，相比平面的公式推导，实体装置的动态演示能让观察者快速理解弹性碰撞过程中的能量传递逻辑，也可作为静态陈设放置在工位、展柜中，兼具演示功能与装饰属性。本次设计的牛顿摆采用框架式支撑结构，整体底座为矩形实心金属质感结构，作为整个装置的配重基础，避免球体摆动过程中框架出现侧翻或晃动，底座四角设置凸起的支撑柱，用于固定上方的U型金属弯管框架，框架的弯折处做圆弧过渡处理，没有尖锐棱角，既提升结构强度也避免日常挪动时的磕碰划伤。

　　上方的悬挂结构采用多组平行的金属吊线，每根吊线对应一颗等直径的实心金属球，吊线的固定端做可调节结构，安装时可以通过微调吊线长度保证所有球体的球心处于同一水平高度，相邻球体在静止状态下刚好保持点接触，不存在间隙或过度挤压的情况，这是保证碰撞演示效果的核心设计要点——如果球体间隙过大，碰撞时的能量传递会出现损耗，摆动幅度衰减速度会远超理论值；如果球体挤压过紧，会导致碰撞时多球同时联动，无法实现单侧拉起释放后对应数量球体弹出的经典演示效果。

　　设计过程中首先确定底座的边界尺寸，整体底座的长宽比例控制在3:2左右，厚度足够提供稳定配重，支撑柱的高度根据球体摆动的最大行程确定，保证单侧球体拉起至最大摆角时，球体不会触碰到底座表面，同时吊线的长度一致，所有球体的摆动轨迹处于同一竖直平面内，避免出现球体摆动时错位碰撞的问题。框架部分采用圆管弯折成型，相比实心杆件在保证结构刚度的同时减轻整体重量，圆管的两端与底座支撑柱采用过盈配合连接，不需要额外的紧固件，外观更简洁流畅。球体采用等直径等质量的实心金属材质，表面做抛光处理，碰撞时的接触为球面点接触，尽可能减少碰撞过程中的能量损耗，延长摆动持续时间。

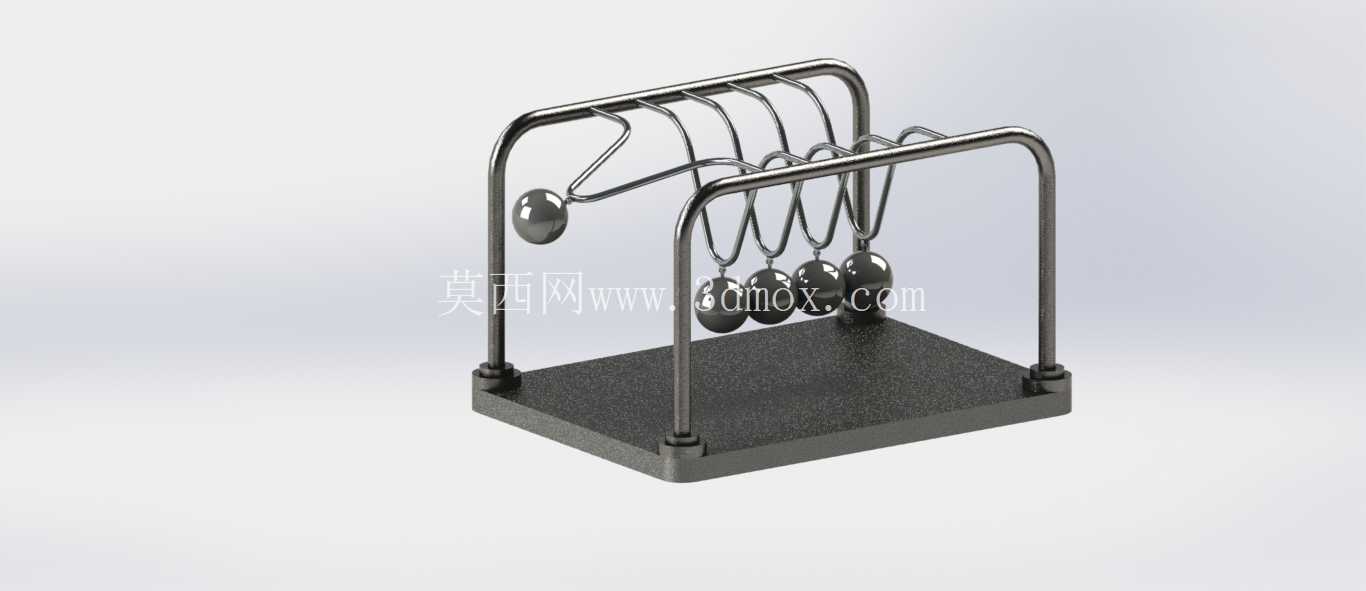

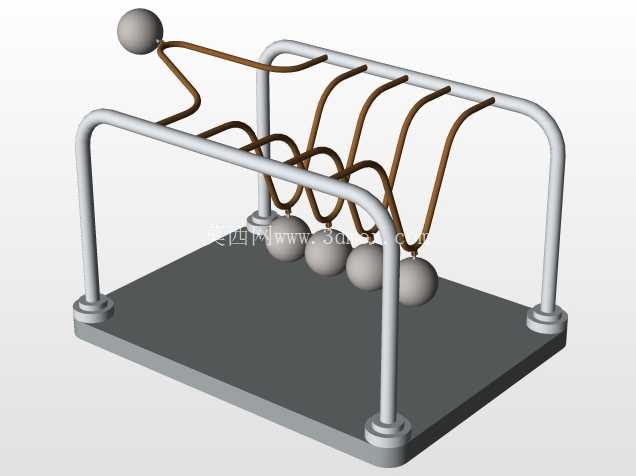

　　本次设计附带的简单动画，完整还原了单侧拉起球体释放后，动量通过中间静止球体依次传递，最终对应数量球体向外摆出再回弹的完整循环过程，可用于验证结构设计的合理性，检查吊线长度、球体位置是否存在干涉，在实际加工制作前就能直观看到装置的运行效果，避免加工完成后出现结构问题导致返工。在实际安装调试环节，需要先将框架固定在底座上，再依次穿入吊线悬挂球体，调整每根吊线的长度时可以使用水平仪辅助校准，确保所有球体的球心共线、等高，调整完成后将吊线的固定端锁死，防止长期摆动后吊线出现滑移导致球体位置偏移。日常使用时不需要复杂维护，只需要定期擦拭球体表面避免氧化影响光泽，碰撞部位不需要额外添加润滑油，因为球体之间为刚性碰撞，润滑油反而会增加阻尼影响碰撞传递效率。这类装置除了教学演示用途外，也常作为商务礼品、桌面陈设，结构设计时兼顾了运行稳定性与外观简洁性，没有多余的装饰结构，所有结构件都服务于功能实现，框架的金属质感与球体的抛光表面搭配，整体视觉风格简约硬朗，适配多数办公、展示场景的陈设风格。
