离心泵金属壳体结构设计方案

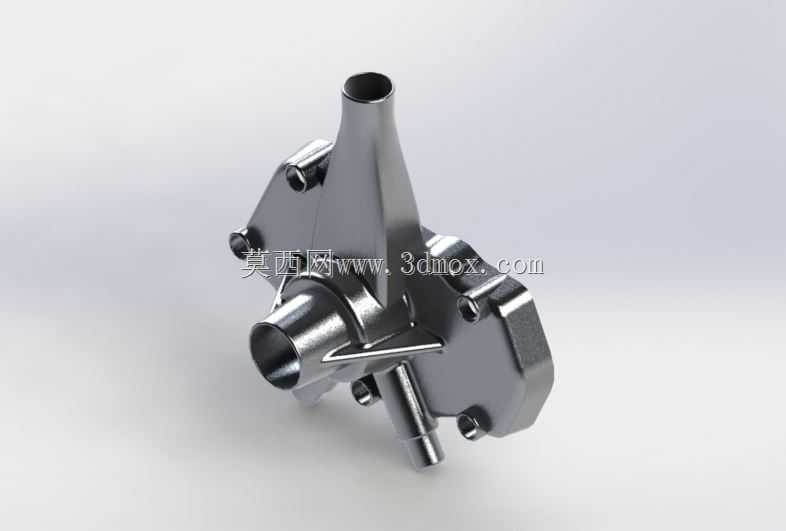

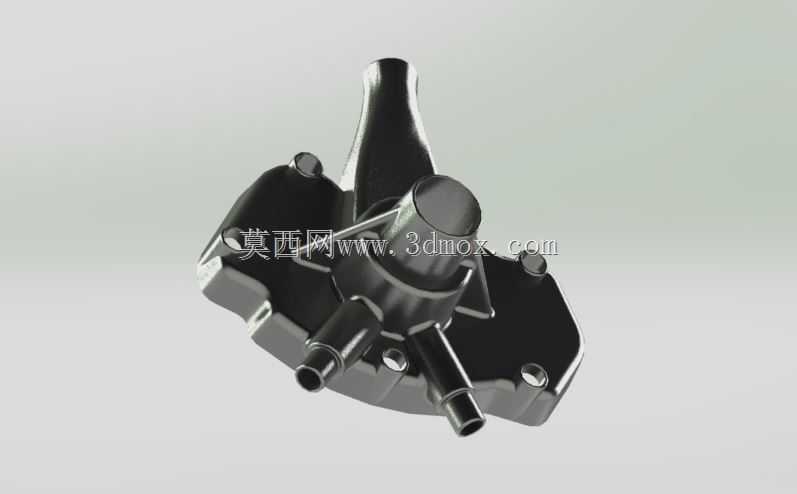

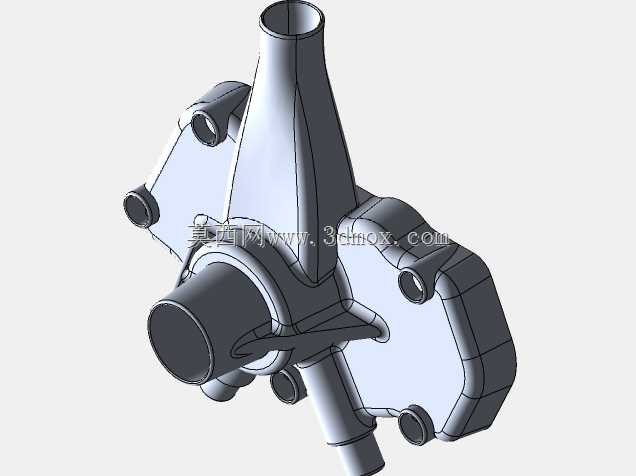

这款壳体作为离心泵的核心承压承载部件，日常应用覆盖民用供水增压、工业循环水输送、小型设备冷却回路等多个场景，是整泵实现流体动能转换的基础载体，所有流道形态、安装点位的设计都直接决定泵组的运行效率与装配适配性。从功能实现逻辑来看，壳体首先要完成叶轮腔的封闭承压，同时整合进水、出水两个方向的流体接口，还要为轴承组件、密封结构提供精准的安装定位面，运行过程中需要承受0.6-1.2MPa的内部流体压力，同时耐受水流长期冲刷带来的磨损，因此结构上在进出水接口根部、腔室转角位置都做了圆弧过渡处理，避免应力集中导致的壳体开裂，也减少流道内的涡流损耗。设计过程中优先匹配常规单级离心泵的安装边界，轴向总长度控制在适配120mm标准叶轮的尺寸区间，径向最大轮廓不超过100mm，侧面预留的三个安装凸台孔位完全对应常规泵体支架的固定点位，不需要额外做转接件就能直接适配现有通用安装基座，进水口采用轴向直管结构，内径匹配20mm标准输水软管接口，出水口采用侧向斜向上的锥管结构，出口内径15mm，锥度设计既可以提升出口处的流体压力，也能方便外接管路的快速插接。结构细节上，壳体分模面设置在叶轮腔的中部分界面，周边均匀布置6个M5的螺栓沉孔，合模装配后可以保证腔室的密封性能，不会出现高压下的渗漏问题；侧面伸出的定位柱用于安装密封端盖，同轴度公差控制在0.02mm以内，避免运行过程中密封件偏磨导致的漏水问题；壳体外壁设置的两处加强筋，分别对应出水接口的受力方向和安装固定的受力点位，在不额外增加壳体整体壁厚的前提下，提升了结构的抗形变能力，控制整体重量的同时保证承压强度。实际建模过程中，流道部分的曲面完全按照流体仿真的最优流线走向构建，腔室内壁没有多余的凸起或直角结构，能最大程度降低流体沿程阻力，提升泵组的运行效率；所有安装孔位的位置度都按照IT7级公差设定，和配套的叶轮、密封件、端盖零件不存在装配干涉，拿到模型后可以直接拆分出模具型腔做铸造开模，也可以直接用于小批量的机加工生产验证，不需要再做额外的结构修正。针对不同应用场景的适配需求，壳体的壁厚设置为3mm，既满足铸铁材质的铸造工艺要求，也适配铝合金压铸的生产工艺，更换材质时不需要调整整体结构就能直接使用，安装接口的尺寸也预留了标准管螺纹的加工余量，后续可以根据管路连接需求加工对应规格的螺纹，不需要改动主体结构。
