弯管式流体计量水表壳体结构设计

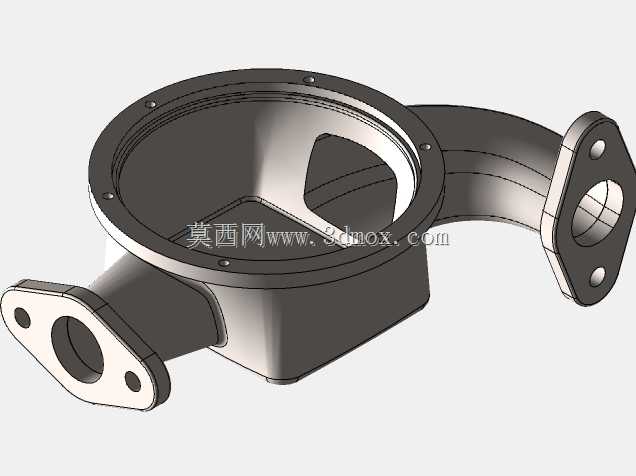

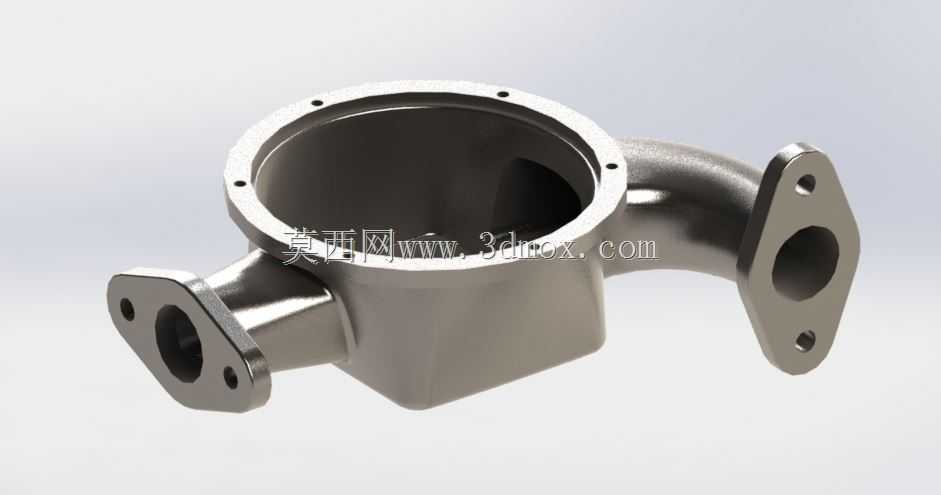

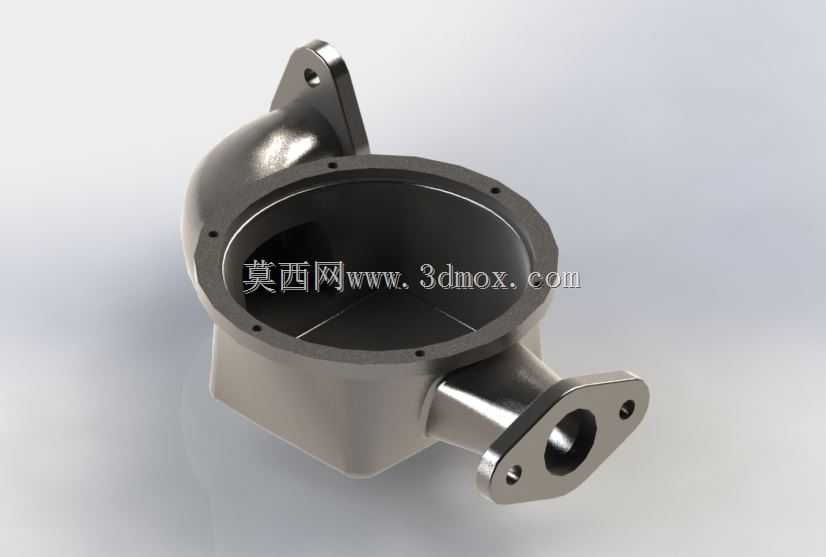

这款水表壳体是民用及工业流体计量管路中的核心承压承载部件，主要承担内置计量机芯的防护、管路流体的导流密封、外接管路的连接定位作用，广泛应用于城镇供水管网、工业循环水计量支路、水务分户计量终端等场景，是计量单元与管路系统衔接的关键结构件。从结构设计逻辑来看，主体采用上敞口式腔体设计，上部环形法兰边预留均匀分布的安装孔位，用于匹配表盖与密封压圈，通过螺栓锁紧后可压紧内置密封胶圈，实现腔体顶部的静密封，避免承压状态下的流体渗漏，腔体内部的容积空间完全适配常规旋翼式、螺翼式计量机芯的安装尺寸，腔体内壁做平滑过渡处理，避免出现流道死角造成的杂质淤积，影响计量精度。两侧的弯管流道采用不等径偏心设计，进水端与出水端的法兰安装面均预留两个对称的螺栓过孔，法兰面加工有密封槽定位结构，可直接对接管路端的法兰盘，安装时无需额外加工转接件，法兰面的安装孔距与端面平面度严格匹配通用输水管道的安装标准，可直接替换同规格常规水表外壳，无需调整现有管路布局。弯管段采用圆弧过渡流道设计，相比直角转接结构可大幅降低流体经过时的局部阻力损失，减少流道内的紊流产生，降低水流脉动对计量机芯的冲击，延长机芯的使用寿命，同时弯管与主体腔体的衔接处做加厚过渡处理，通过圆弧倒角分散承压时的应力集中点，避免长期水压波动造成的结构开裂。壳体的壁厚设计充分考虑输水工况的承压需求，主体腔体壁厚满足1.6MPa公称压力下的强度要求，安装法兰边的厚度经过受力校核，可承受螺栓锁紧时的压紧力与管路拉扯力，不会出现法兰变形导致的密封失效。两侧连接法兰的端面与主体腔体的同轴度、平行度公差控制在安装适配范围内，可保证安装后管路应力不会直接作用在壳体主体上，降低安装过程中造成的壳体破损风险。整体外形的安装边界充分考虑现场狭小井室、墙面嵌装等安装场景的空间限制，弯管的伸出长度与主体腔体的外径尺寸控制合理，可在有限空间内完成拆装操作，无需大范围调整周边管路位置。
