板翅式紧凑换热结构三维数模

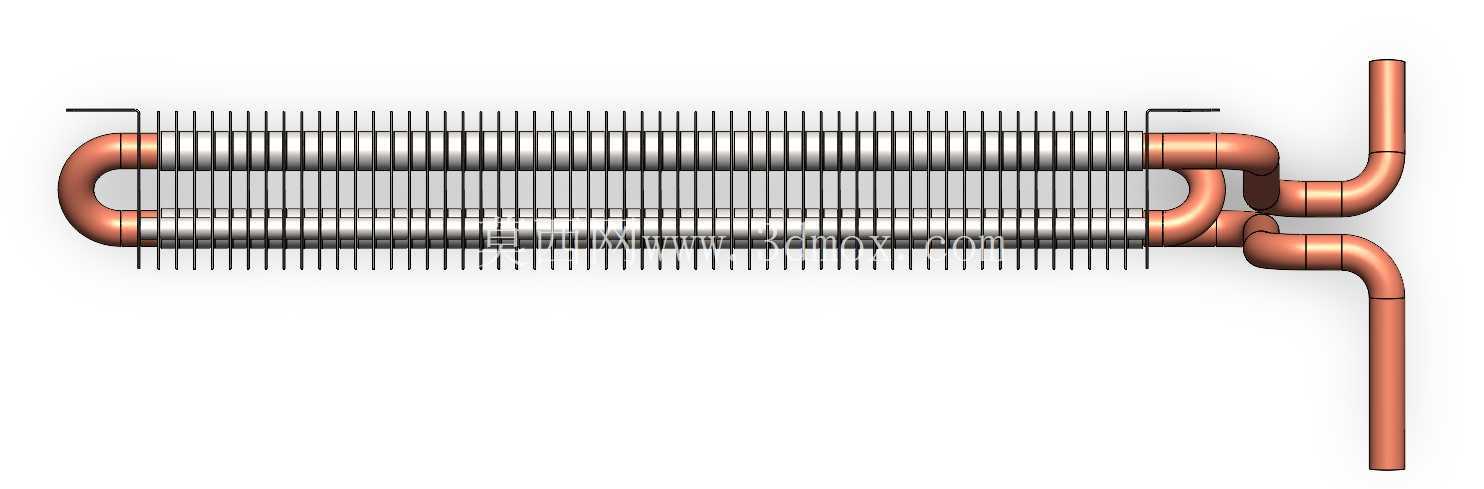

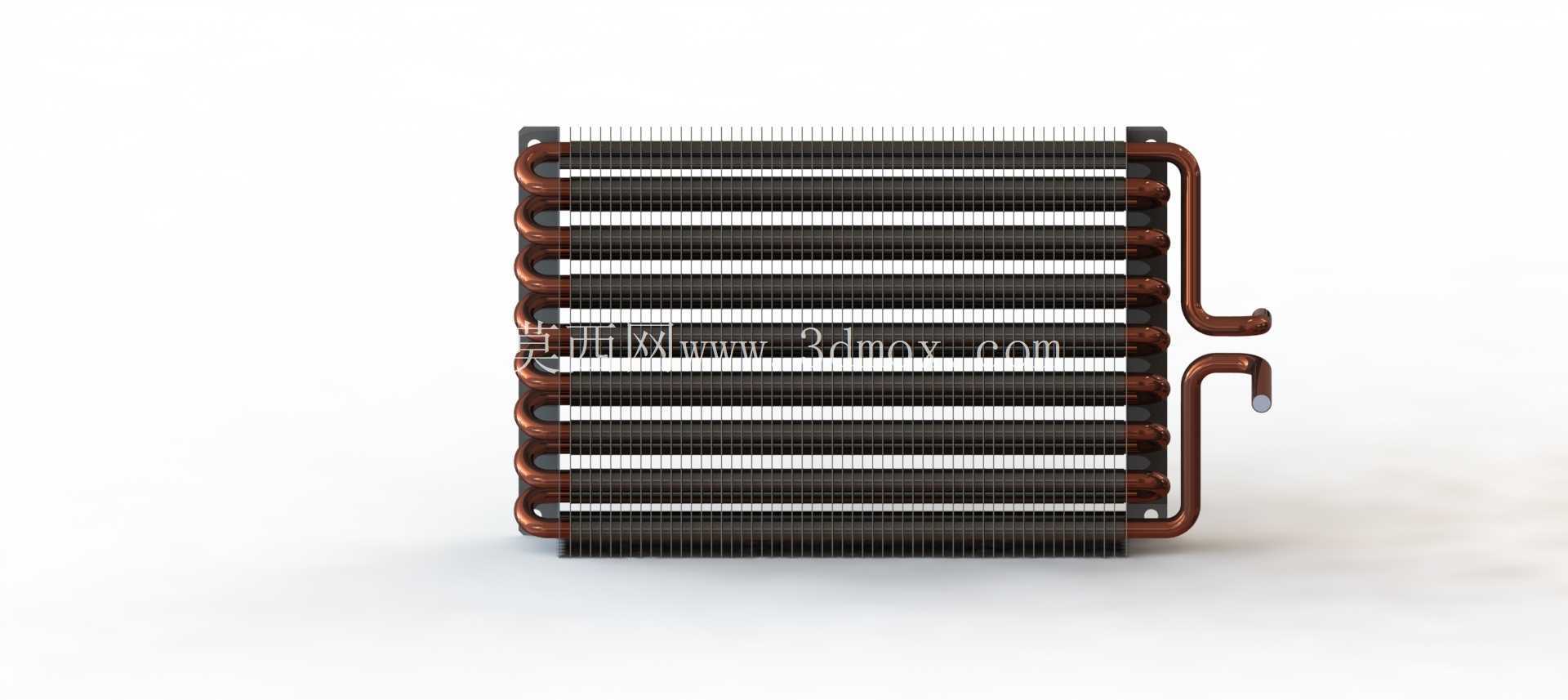

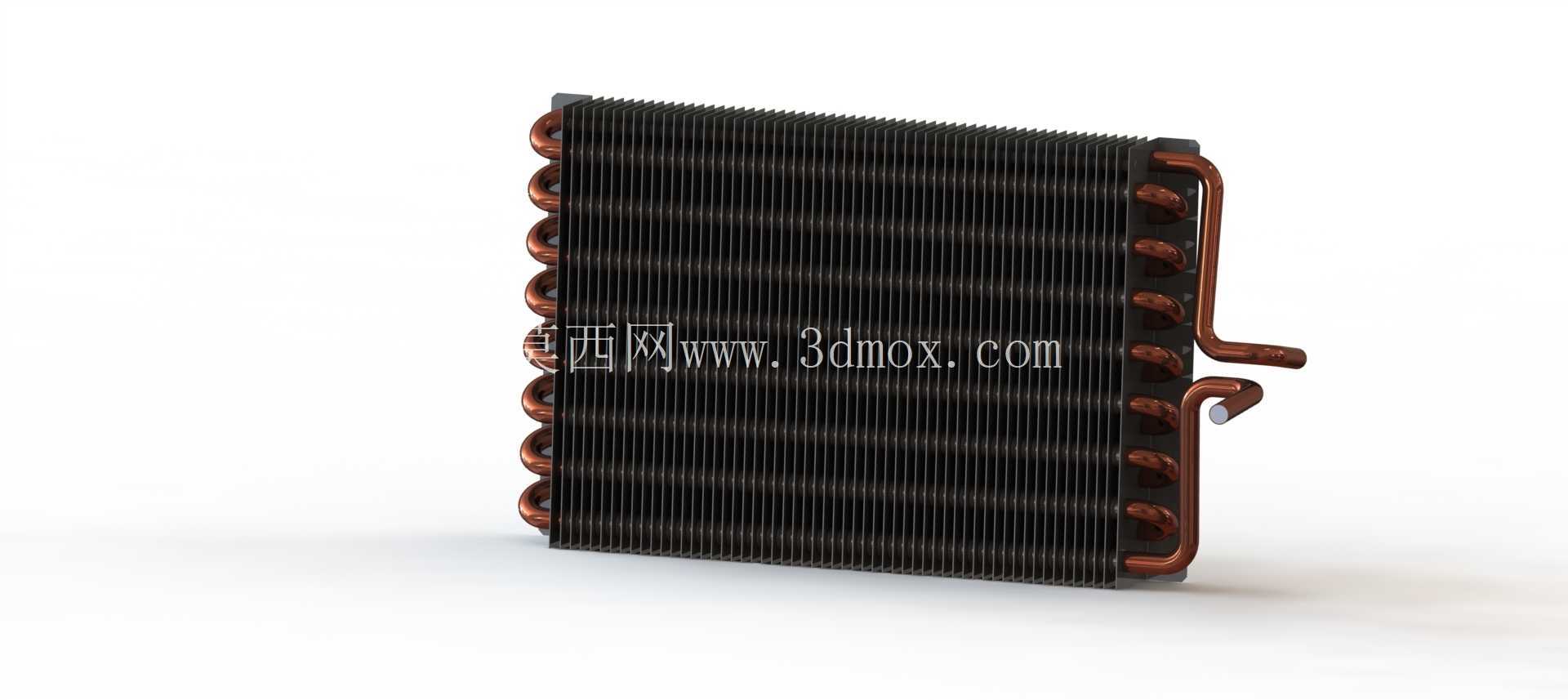

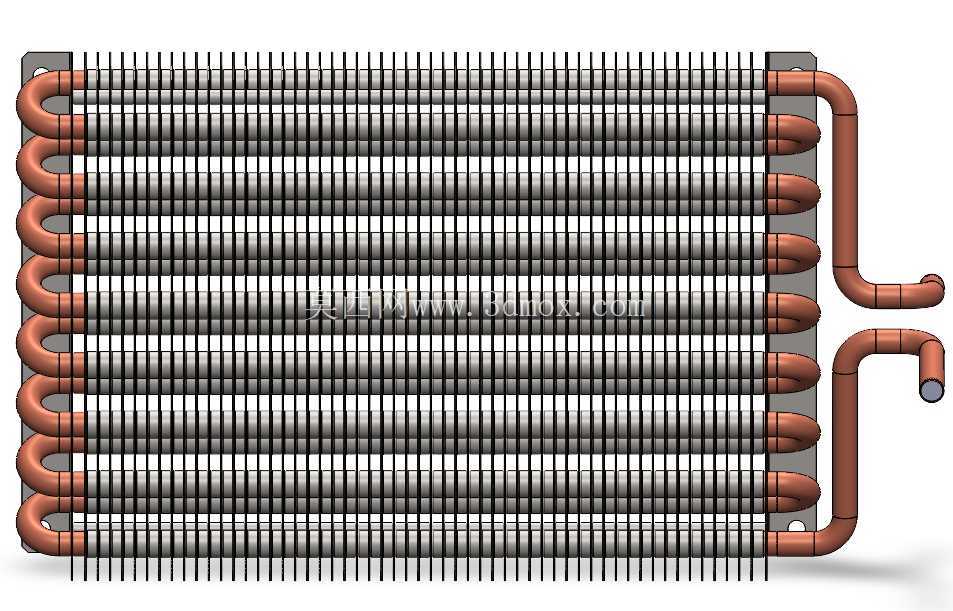

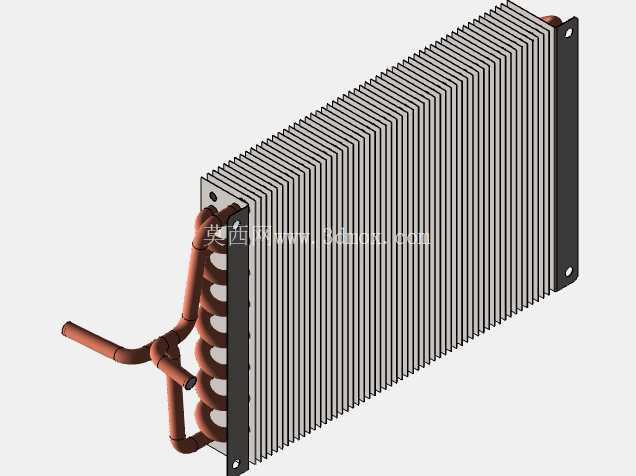

　　在车载热管理、航空环控、化工介质换热、商用空调以及低温制冷系统的管路布局中，板翅式换热结构始终是紧凑空间下实现高效热交换的核心选型，这类结构不需要占用过大的安装空间，就能在气-气、气-液两类流体回路间完成稳定的热量传递，适配多场景下的换热需求。从结构设计逻辑来看，这套换热组件采用平板与翅片交替叠合的核心架构，外部搭配多回程弯制的铜质导流管路，翅片部分采用等间距密排结构，一方面通过翅片的延展面大幅提升流体与固体壁面的接触面积，让流经翅片间隙的气体能够充分与壁面完成热交换，另一方面密排翅片与平板、管路之间形成稳固的支撑结构，能够承受较高的系统工作压力，避免高压工况下出现结构形变影响换热效率。

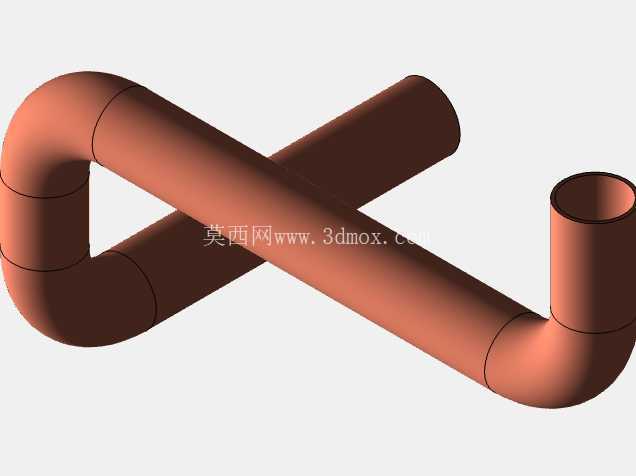

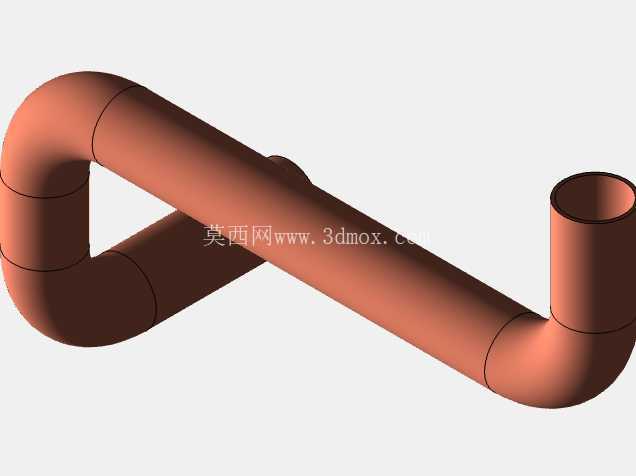

　　实际工程应用中，这类换热结构的安装边界需要结合系统管路走向提前预留，铜质管路的进出端采用同向平行布局，弯管段的曲率半径统一，既保证管路内部流体流动阻力处于合理区间，也方便现场安装时与系统主回路快速对接，不需要额外调整管路角度。翅片部分的厚度、片间距参数是设计阶段的核心考量点：针对汽车散热场景，片间距会适当放大，避免行车过程中裹挟的灰尘、飞虫堵塞翅片间隙，降低后期维护频次；针对航空航天、低温领域的高换热效率需求，会适当缩小片间距、增加翅片密度，在有限的体积内最大化换热面积，满足严苛工况下的热交换要求。

　　从三维建模的工程实现角度，这套结构的建模难点集中在两个部分：一是密排翅片的阵列排布，需要保证每一片翅片的平面度、间距一致性，避免出现翅片歪斜导致的流体通道宽窄不均，影响流体分布均匀性；二是铜质弯管与平板、翅片组件的装配贴合度，管路与平板接触的位置需要保证足够的接触面积，减少接触热阻，让管路内流体的热量能够快速传导到平板与翅片结构上，再通过翅片与外部流体完成热交换。设计过程中还需要考虑结构的抗振性能，尤其是车载、航空场景下，设备会持续承受振动载荷，翅片与平板、管路的连接部位需要做结构强化，避免长期振动下出现翅片脱落、管路焊缝开裂的问题。

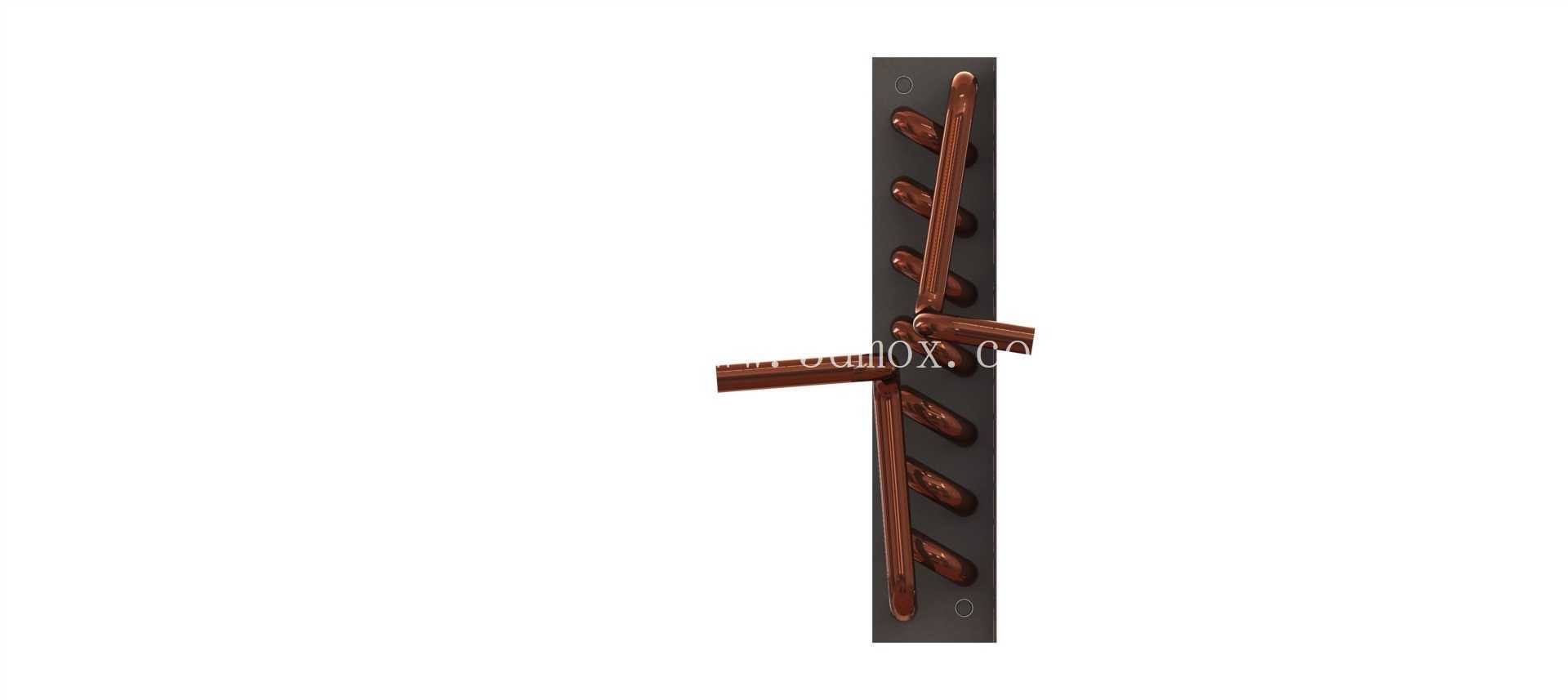

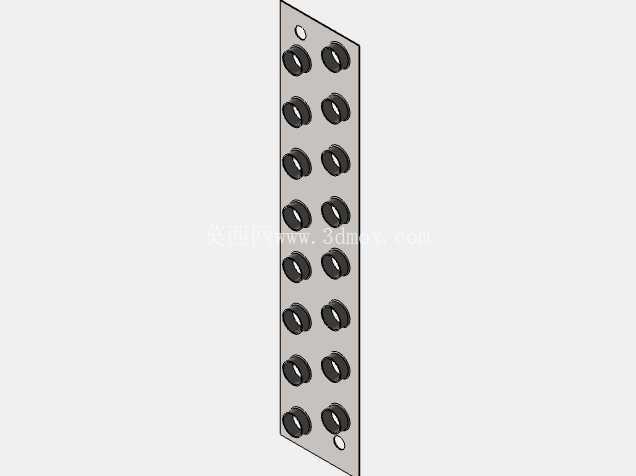

　　不同于传统管壳式换热结构，板翅式结构的重量更轻，相同换热功率下的整体体积仅为管壳式结构的三分之一左右，非常适合对安装空间、设备自重有严格限制的应用场景。在化工领域的小流量介质换热场景中，这类结构可以直接集成在工艺管路上，不需要额外搭建大型换热设备支架，减少现场安装的工程量；在空调系统中，这类结构作为蒸发器或者冷凝器使用时，能够配合风机实现快速热交换，提升系统的整体能效比。建模时需要注意翅片边缘的倒角处理，避免锐边在装配、维护过程中划伤操作人员，同时管路的固定点位需要均匀分布在结构两侧的安装板上，安装板上预留的固定孔位要匹配通用安装标准，方便不同场景下的快速固定。

　　实际选型过程中，工程师可以根据系统的换热功率需求、流体流量、工作压力参数，调整翅片密度、管路通径、整体叠层数量，不需要重新设计整体架构，只需要调整对应参数就能衍生出适配不同工况的系列化产品，大幅缩短设计周期。这套三维数模完整还原了板翅式换热结构的所有细节，包括翅片的排布规律、弯管的曲率、两侧安装板的固定结构，能够直接用于结构验证、装配干涉检查、工程出图等环节，也可以作为同类型换热产品设计的参考基准，帮助设计人员快速完成方案迭代，减少重复建模的工作量。
