这类带集成轴段的螺旋齿轮,常应用在中小载荷的动力传递场景中,比如小型机床的进给传动链、轻工设备的变速机构、精密传动模组的换向单元里,区别于分体装配的齿轮与轴结构,一体化的设计能减少装配累积误差,提升传动同轴度,在转速偏高、传动空间受限的工况下优势明显。从实际使用场景来看,这类螺旋齿轮在啮合过程中,轮齿是逐步进入啮合再逐步退出的,相比直齿圆柱齿轮,啮合冲击更小,传动平稳性更好,运行时的噪音控制表现更优,适合对传动平顺性有一定要求的中低速传动场景,不会出现直齿轮啮合时的瞬时冲击带来的振动问题,能有效延长配套轴承与支撑结构的使用寿命。

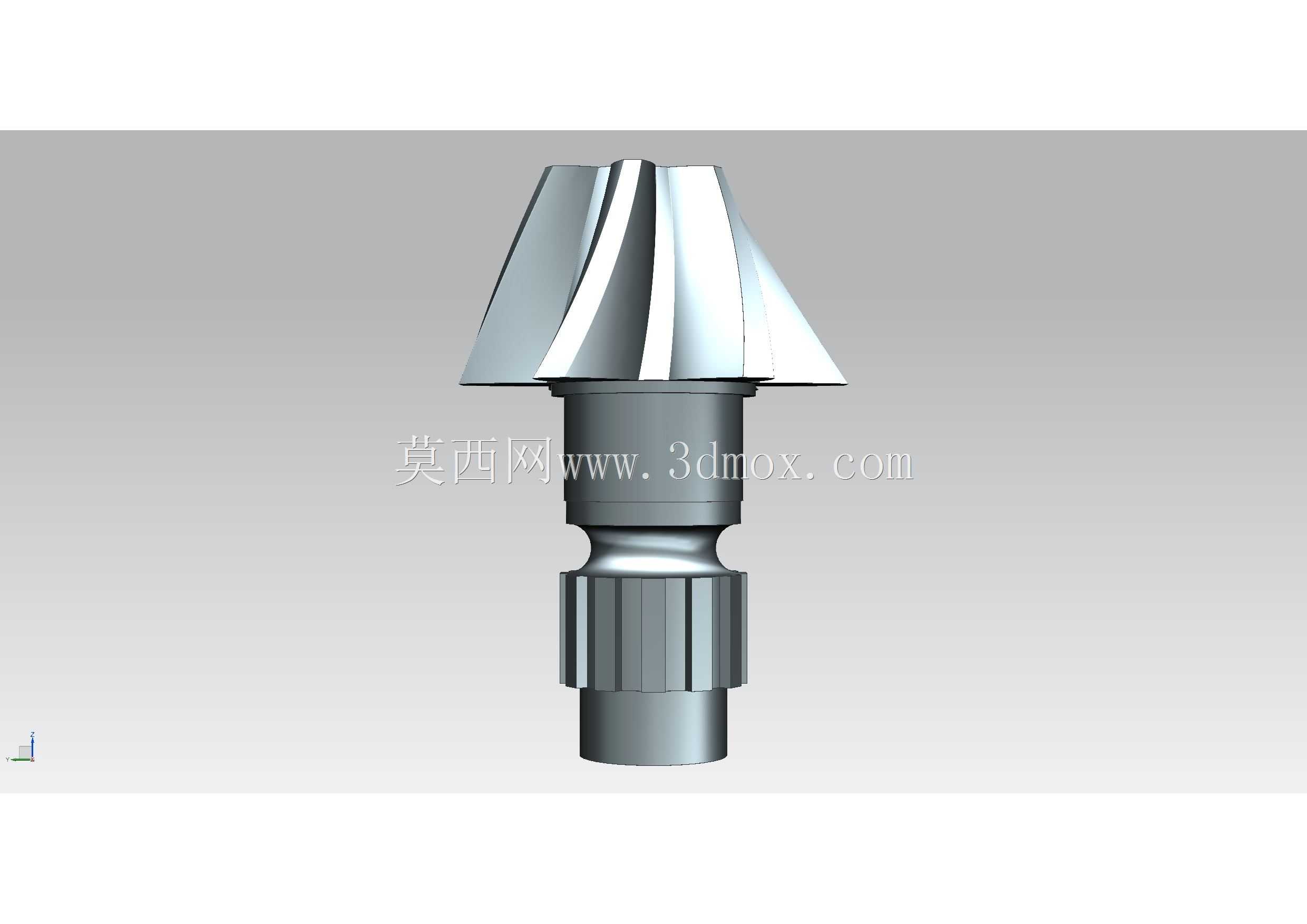

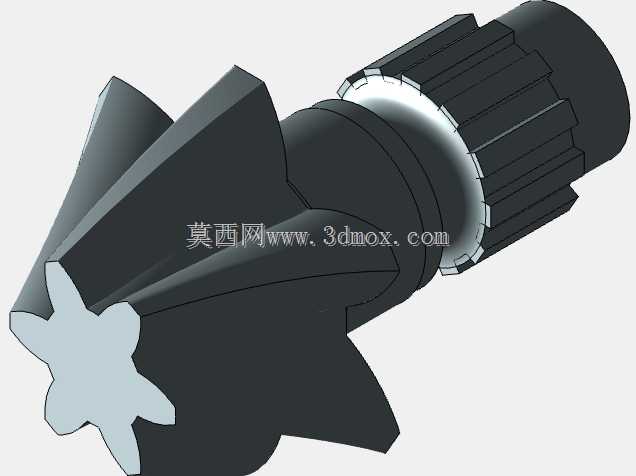

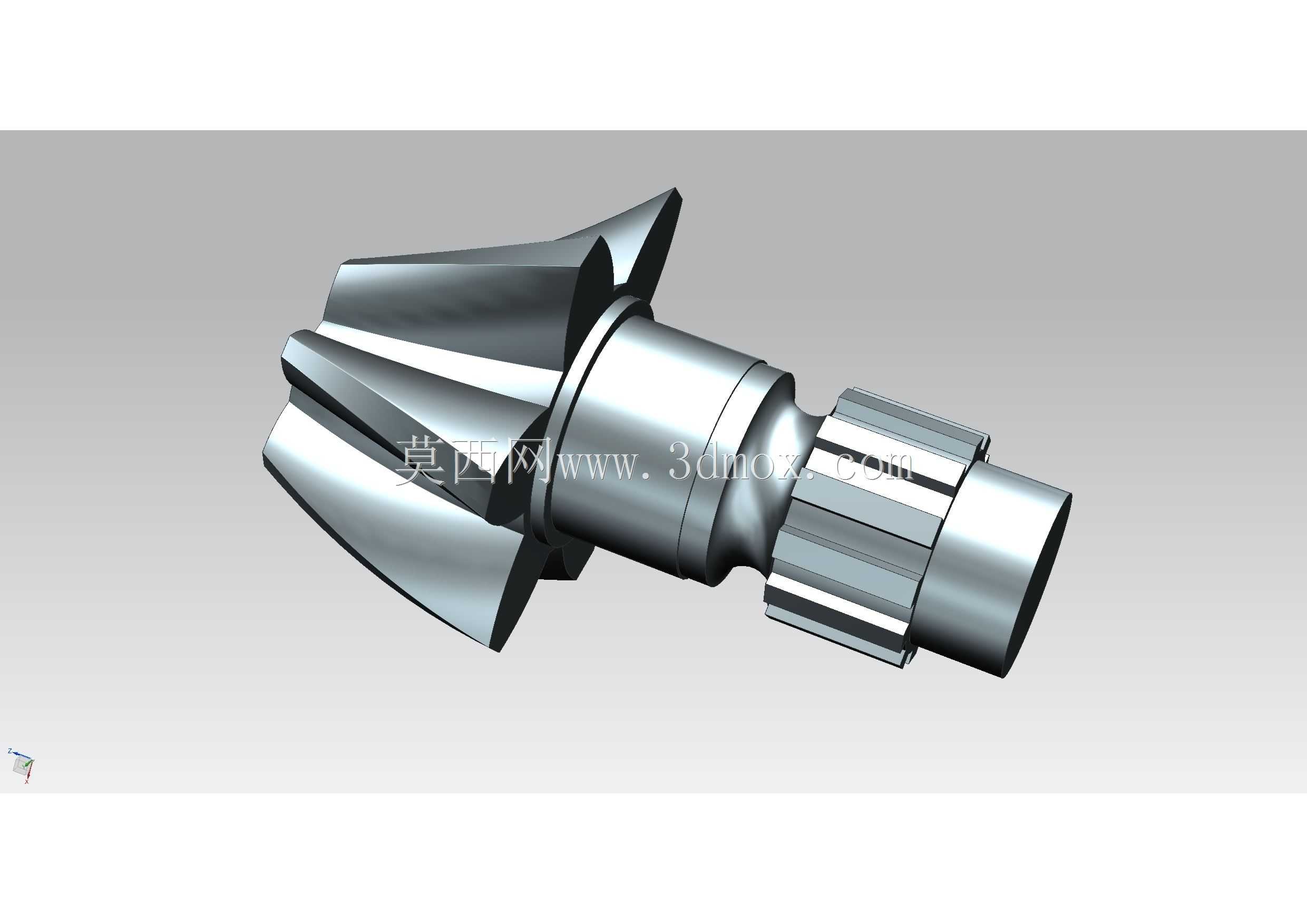

从结构设计思路来看,这个零件将齿轮啮合段、定位轴肩、花键连接段、光轴支撑段整合为一体,首先要考虑的是各段的功能边界:最左侧的螺旋齿段是核心啮合区域,齿向的螺旋角参数需要匹配配对齿轮的参数,保证啮合重合度在合理区间,既不能因为重合度过小导致传动断续,也不能因为螺旋角过大带来过高的轴向载荷,增加支撑轴承的选型负担。齿段右侧的轴肩是装配定位基准,安装时这个端面会贴合轴承内圈或者传动箱体的定位端面,因此轴肩的端面跳动公差需要严格控制,避免装配后齿轮出现偏摆,导致轮齿偏载磨损。中间的滚花或者说多棱轴段,一般是用来安装传动连接件,比如同步带轮、联轴节的锁紧段,这个段的截面设计成非圆结构,就是为了避免传动过程中连接件与轴之间出现周向打滑,相比单键连接,这种多棱面的接触方式能传递更大的扭矩,同时应力分布更均匀,不会出现键槽位置的应力集中问题。最右侧的光轴段是末端支撑段,用来安装末端的支撑轴承或者轴套,这个段的直径公差、圆柱度公差直接影响支撑的回转精度,设计时需要和配合的轴承内孔公差做匹配,选择合适的过渡配合或者小过盈配合,避免出现跑圈问题。
在安装边界的考量上,这类一体轴齿轮的轴向尺寸链需要在设计阶段就核算清楚,从齿段端面到末端轴段端面的总长度,要匹配箱体内部的安装空间,预留出轴承安装、锁紧螺母、密封件的安装位置,不能出现装配后齿段和箱体内壁干涉、或者轴段伸出长度不足导致密封件无法安装的问题。径向尺寸方面,齿顶圆直径要考虑啮合时的齿顶间隙,避免和配对齿轮的齿根发生干涉,同时各轴段的直径变化要平缓,尽量减少应力集中的台阶位置,对于承受交变载荷的工况,轴肩位置需要设计合理的过渡圆角,不能用直角台阶,避免长期运行后在应力集中位置出现疲劳断裂。
从功能特性来说,螺旋齿的设计除了提升传动平稳性,还能在相同的齿宽条件下,获得比直齿轮更大的重合度,因此同等体积下能传递更大的扭矩,适合安装空间紧凑、无法通过增大齿轮直径提升承载能力的场景。一体轴的结构省去了齿轮和轴之间的键连接、过盈装配工序,装配环节的工作量更小,也避免了键连接带来的轴强度削弱问题,不过这种结构对加工精度的要求更高,齿段的加工和各轴段的加工需要保证同轴度,否则会出现啮合不良、轴段支撑偏心的问题,加工时一般需要采用两顶尖定位的方式,一次装夹完成大部分轴段的加工,再进行轮齿的铣削或者滚齿加工,最后做齿面的热处理提升耐磨性。
在实际选型替换时,需要重点核对几个核心参数:首先是螺旋角的旋向和角度,要和配对齿轮匹配,保证正确啮合;其次是各轴段的直径和长度尺寸,要和原有安装位的轴承、密封件、连接件尺寸匹配,避免买回来无法装配;另外是齿部的模数、齿数参数,要和原有传动比匹配,否则会改变整个传动链的速比,导致设备运行速度不符合设计要求。这类零件在日常维护中,需要重点关注齿面的磨损情况,还有轴段支撑位置的磨损,如果轴段和轴承配合的位置出现磨损间隙,会导致齿轮啮合间隙变大,传动噪音增加,严重时还会出现打齿问题。
