半概念立式开槽加工机床三维设计

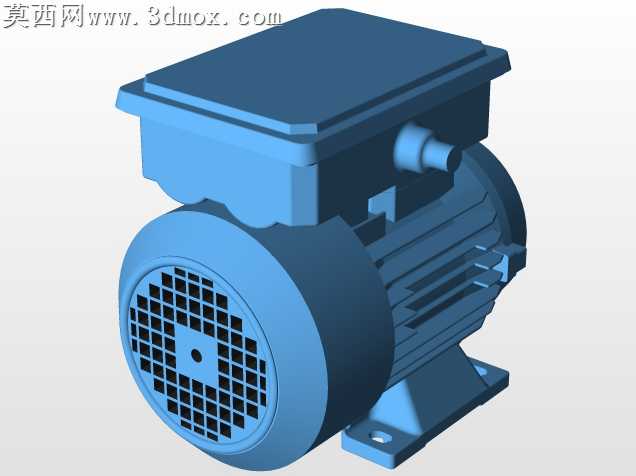

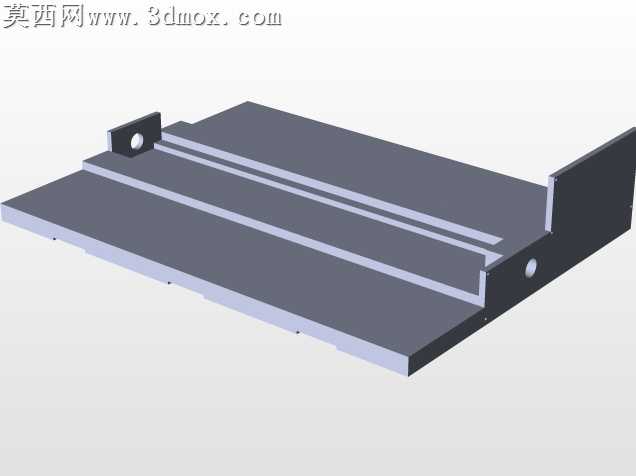

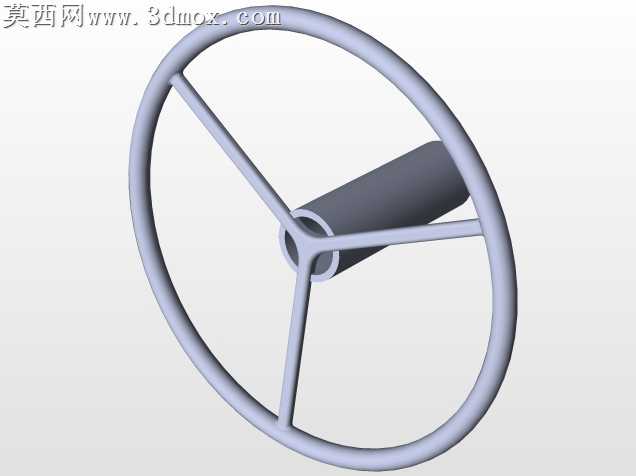

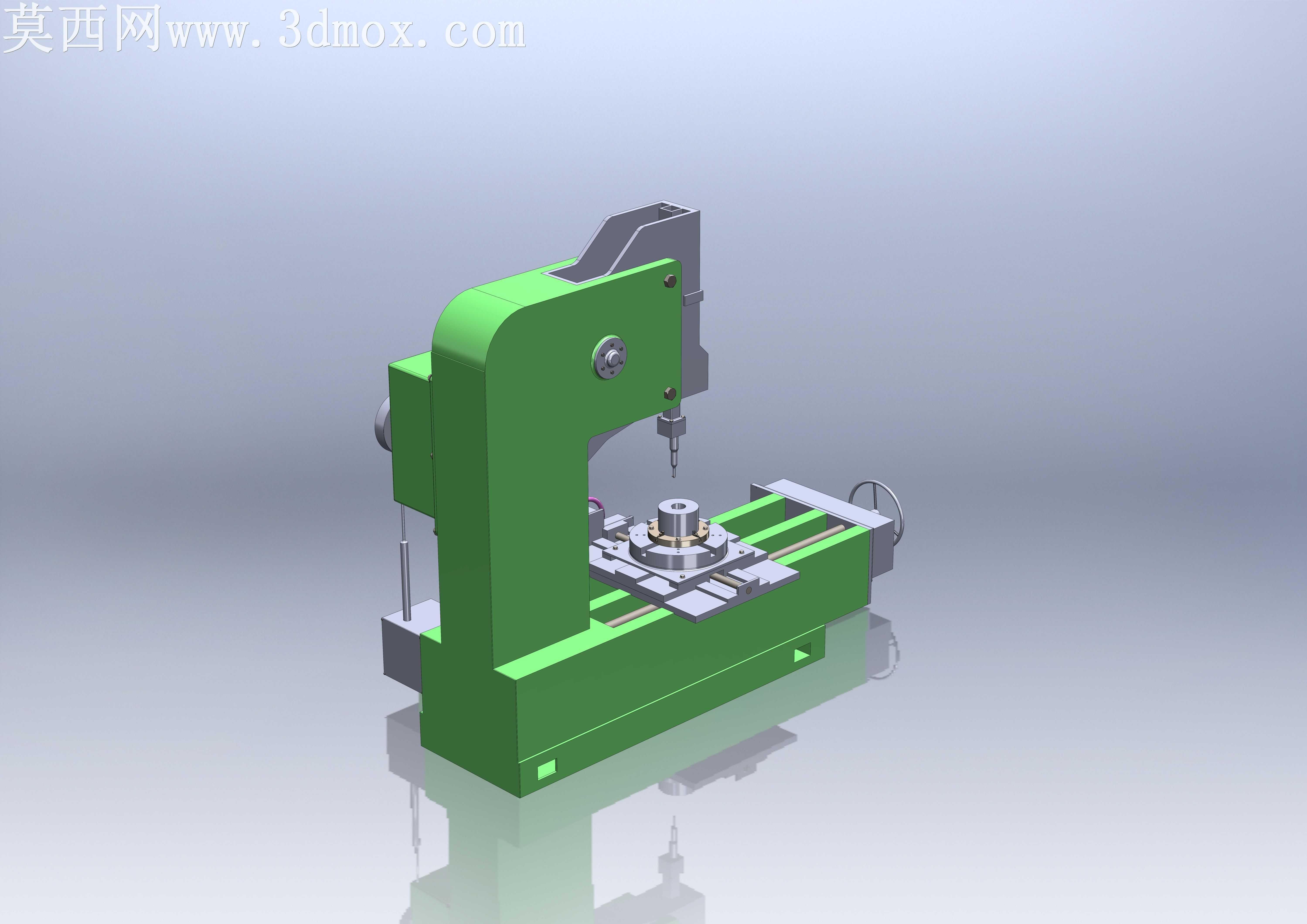

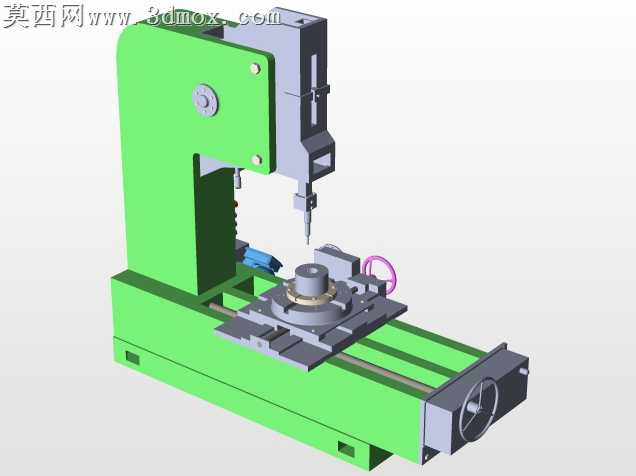

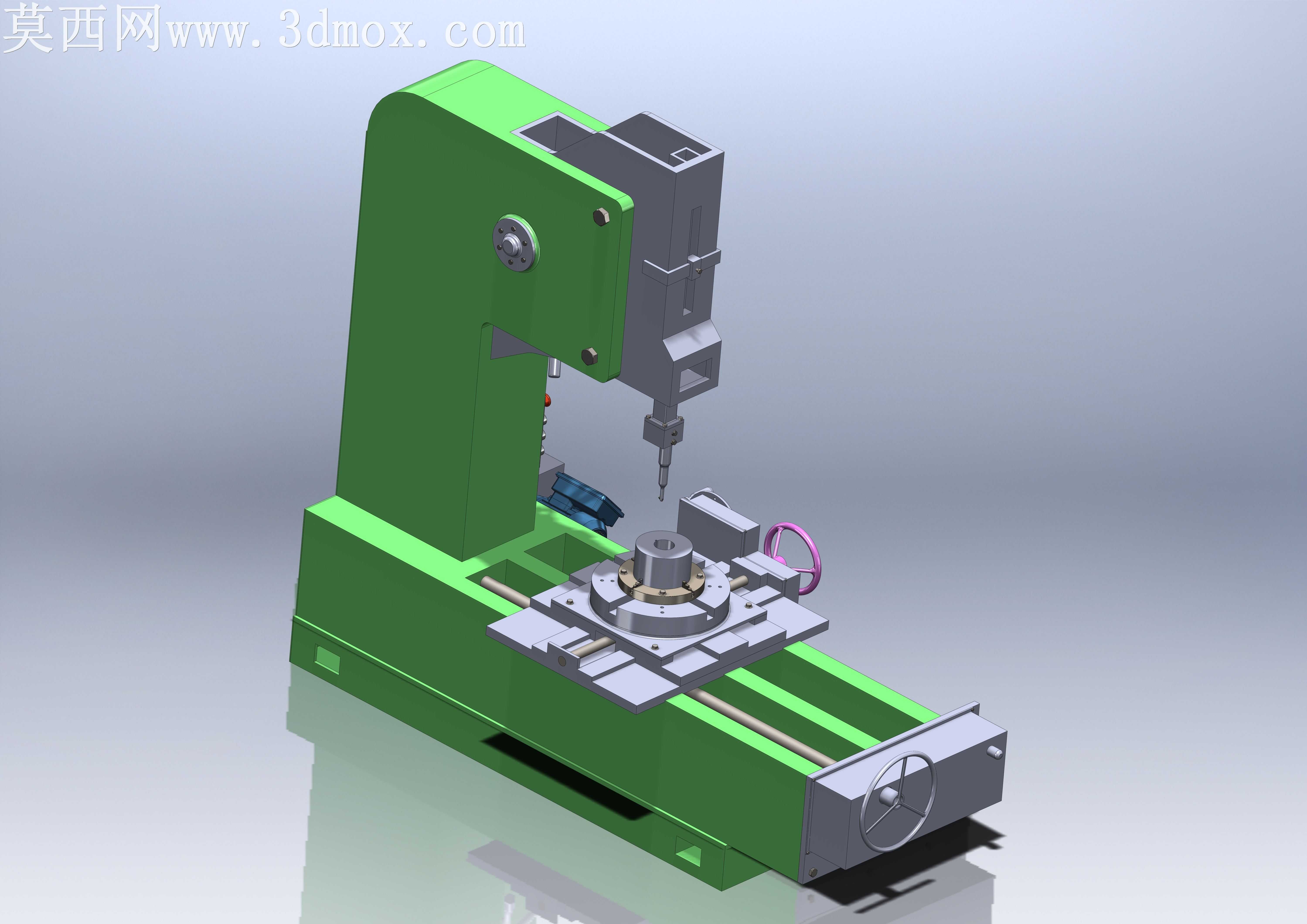

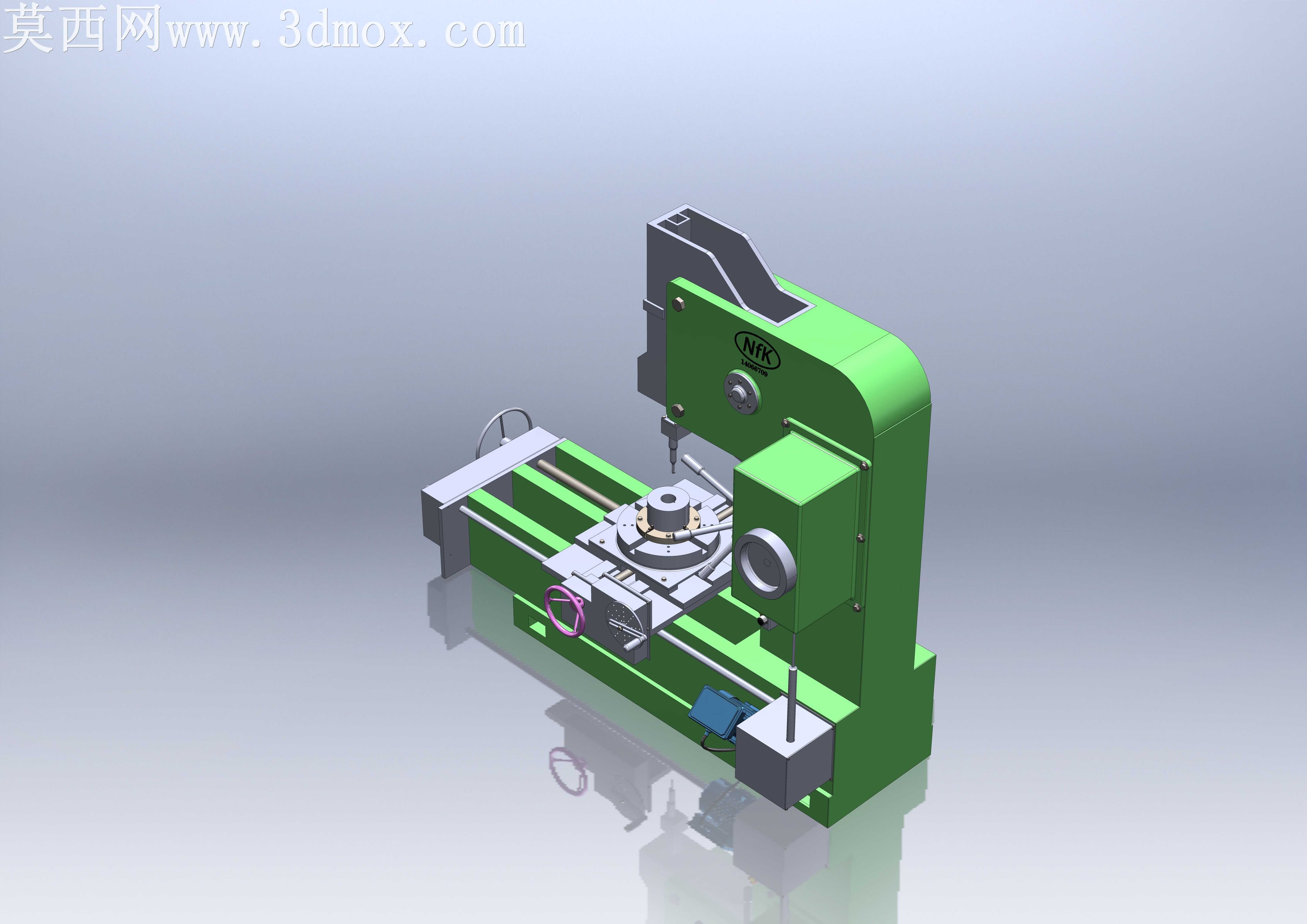

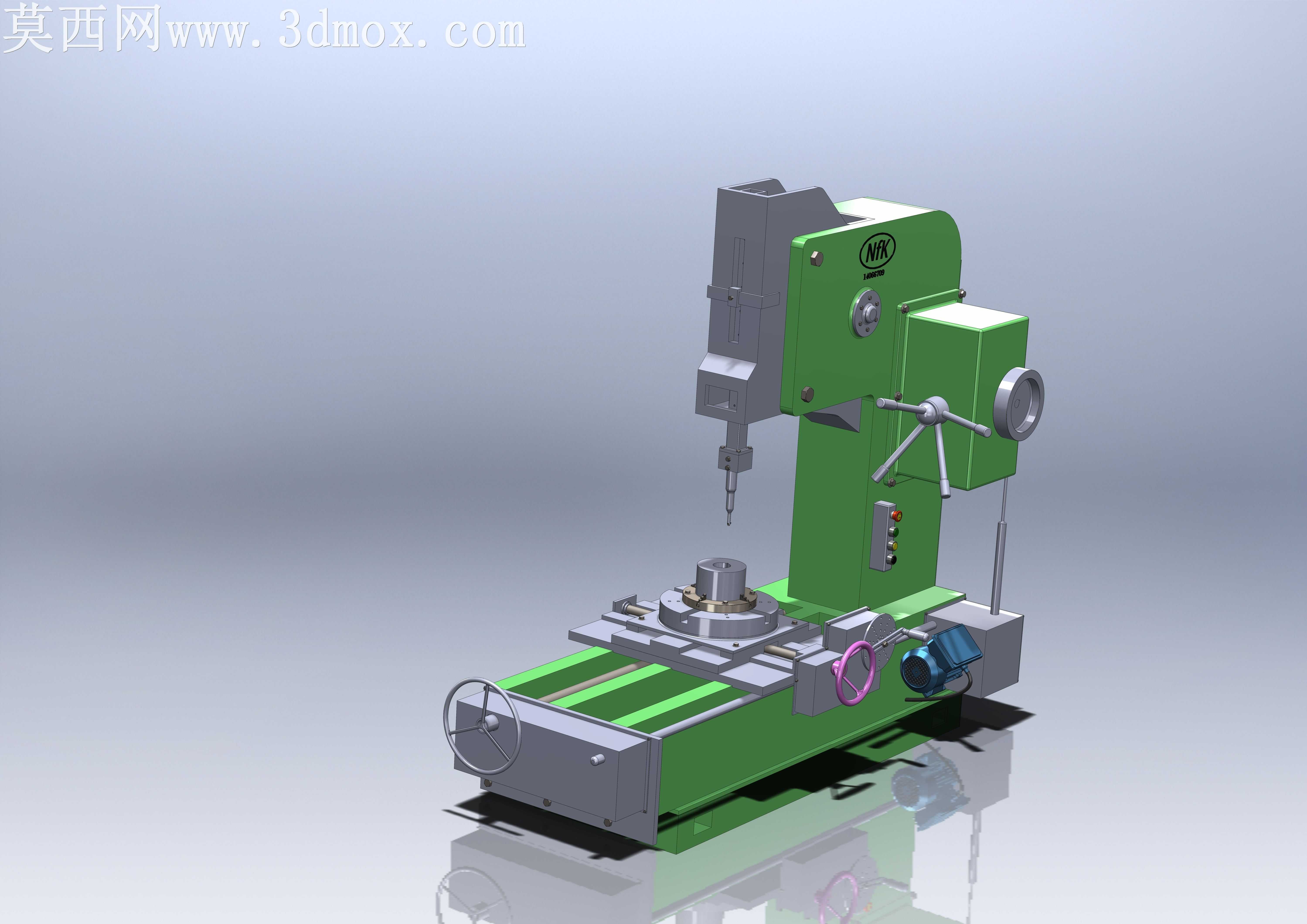

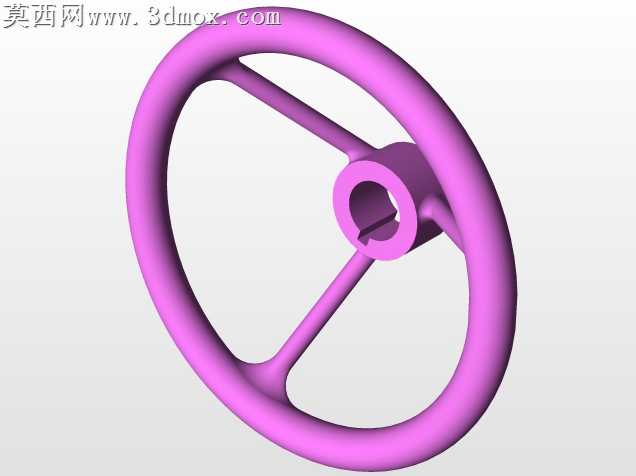

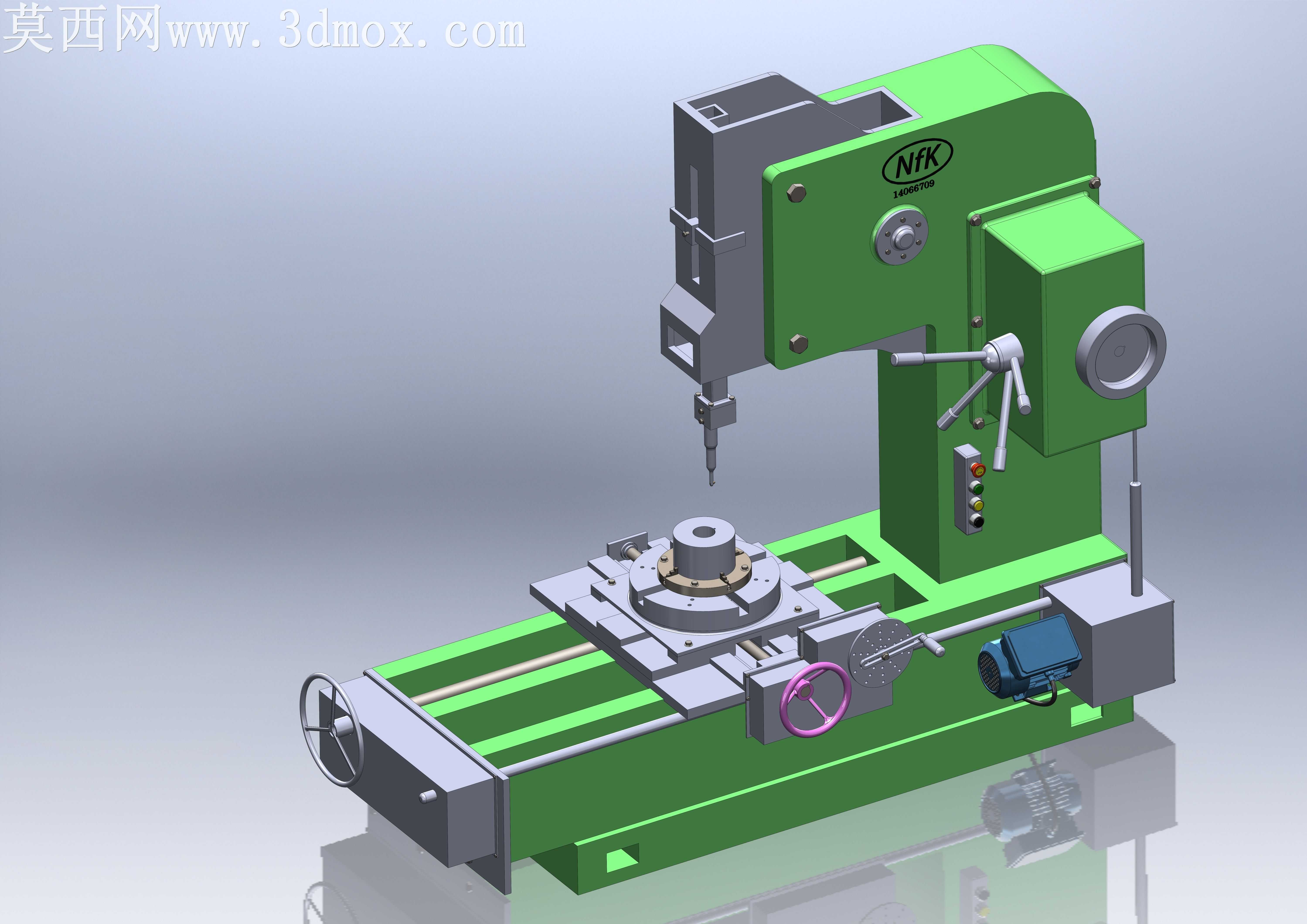

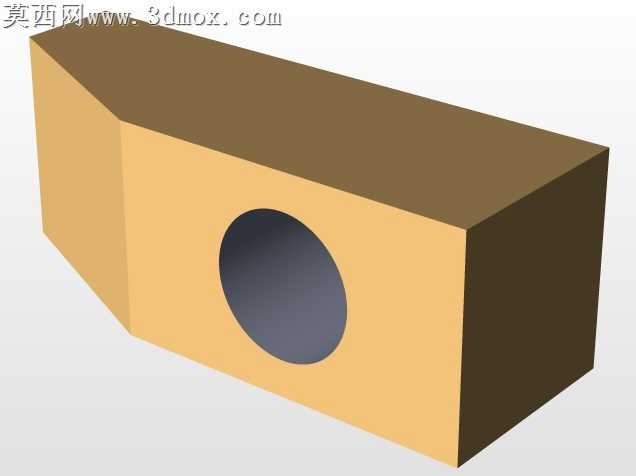

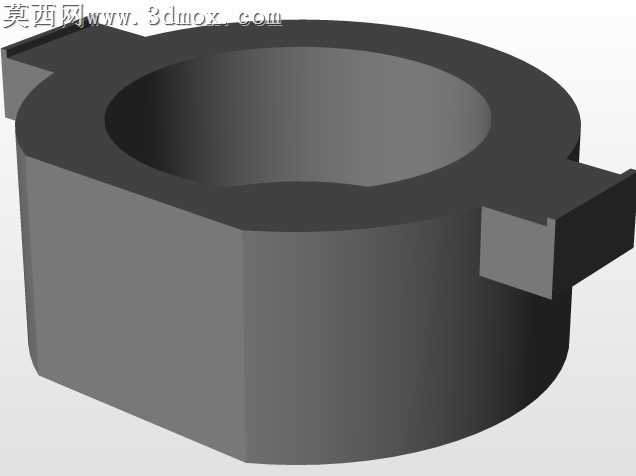

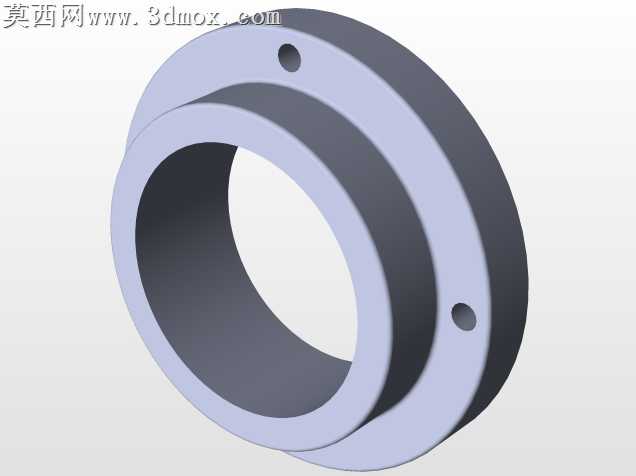

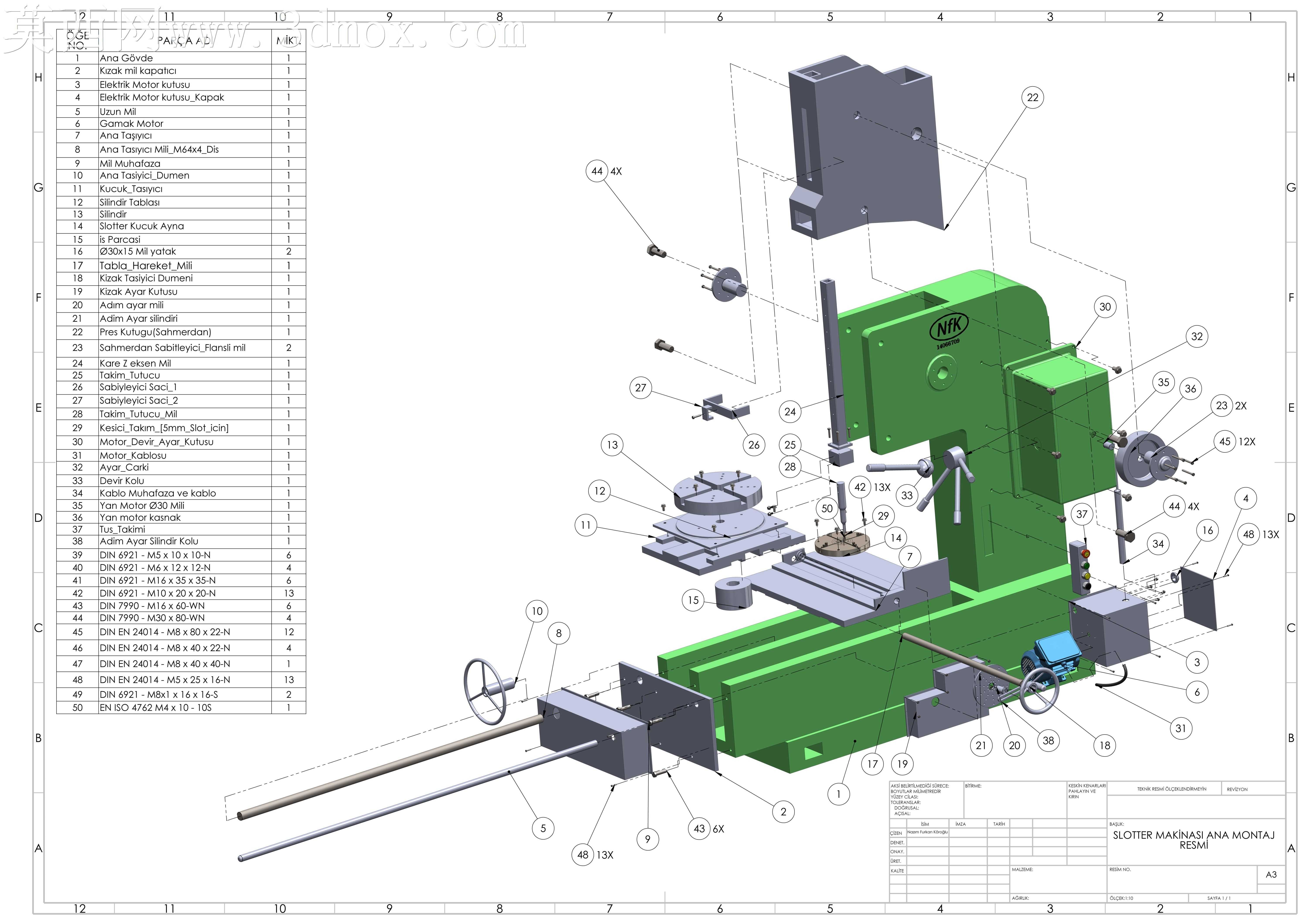

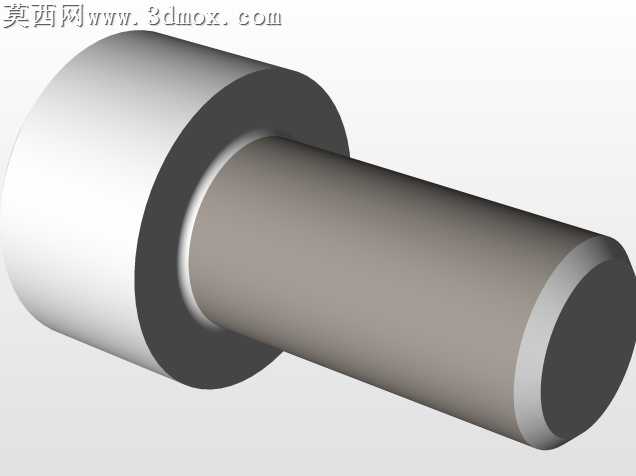

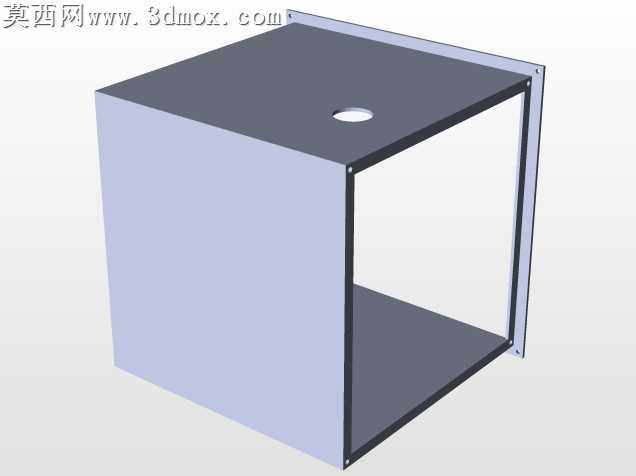

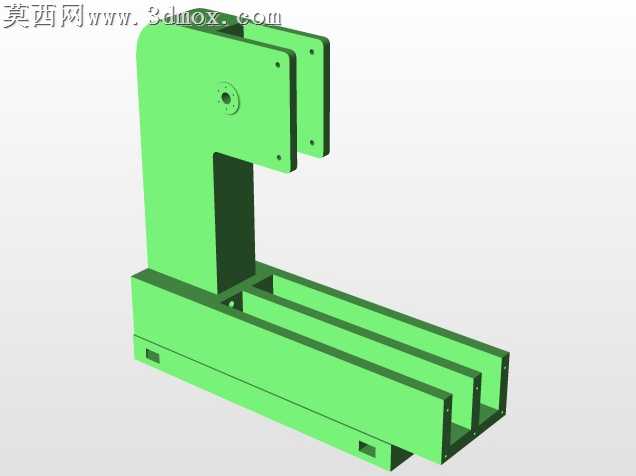

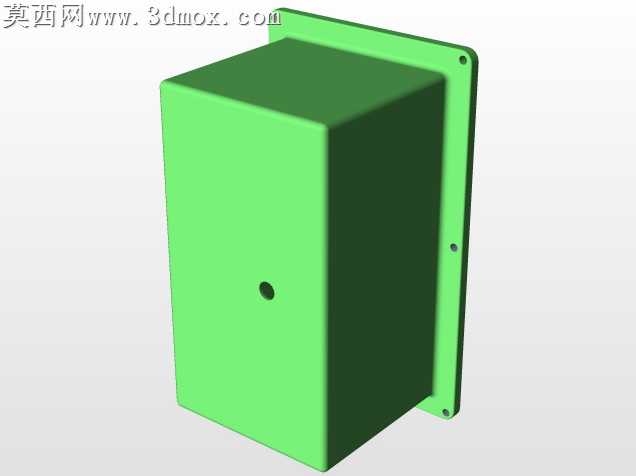

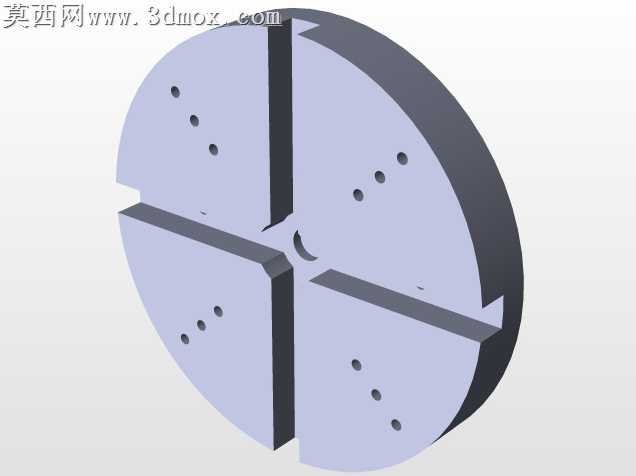

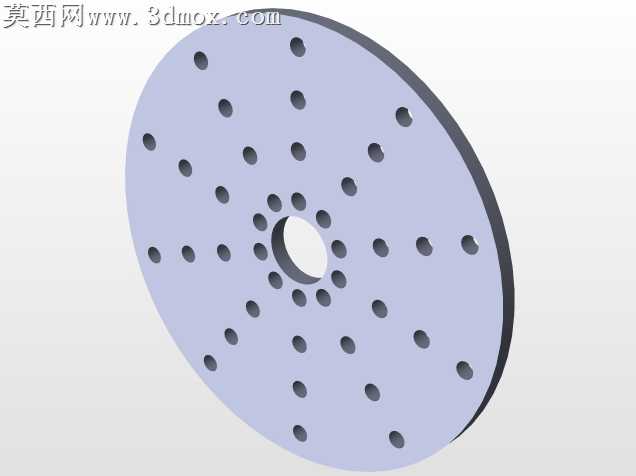

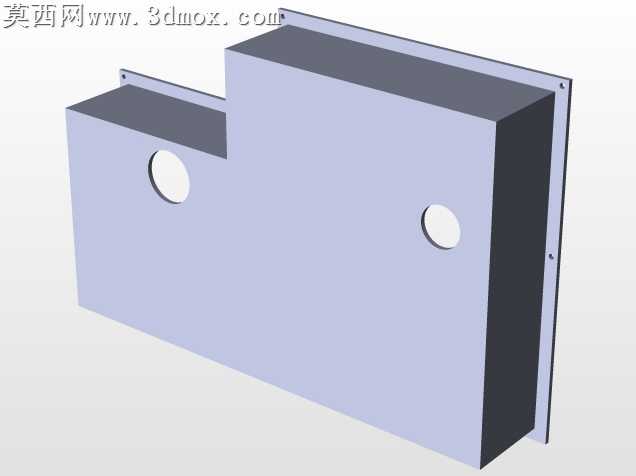

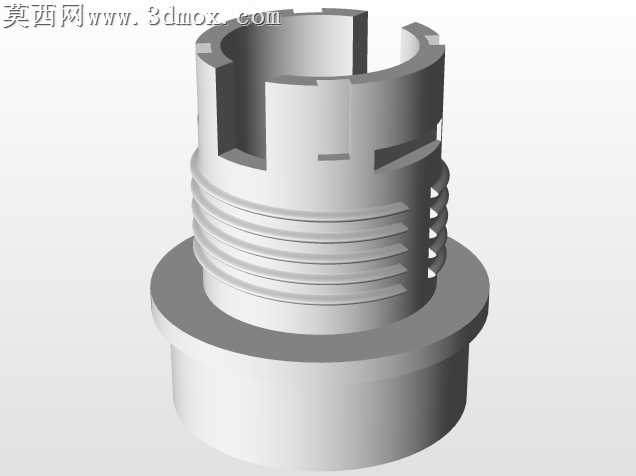

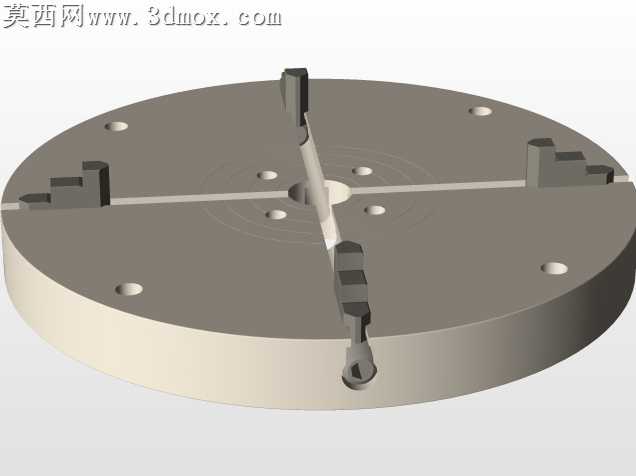

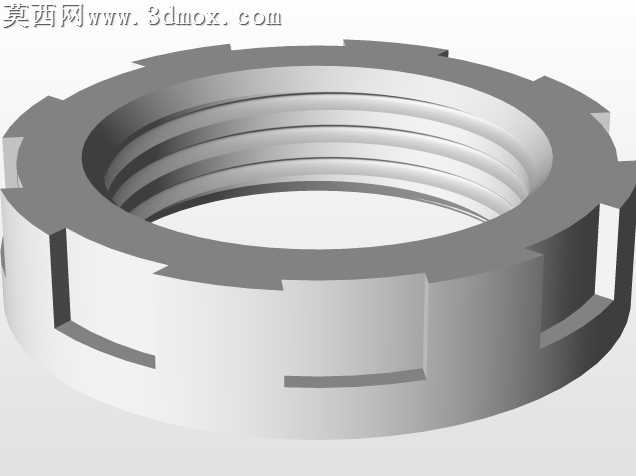

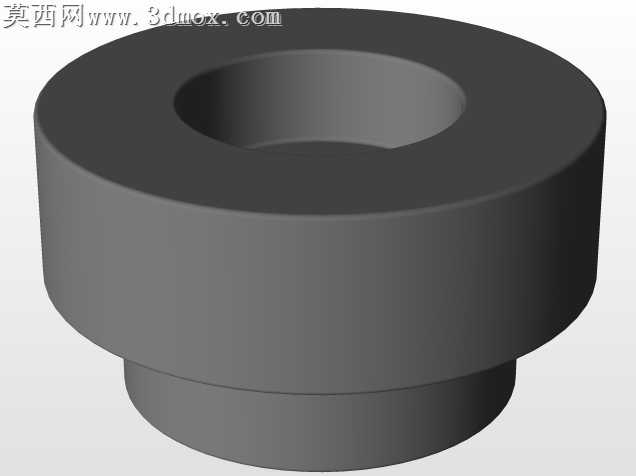

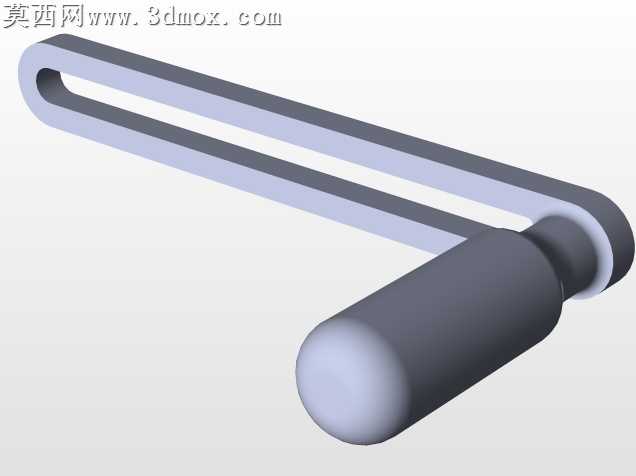

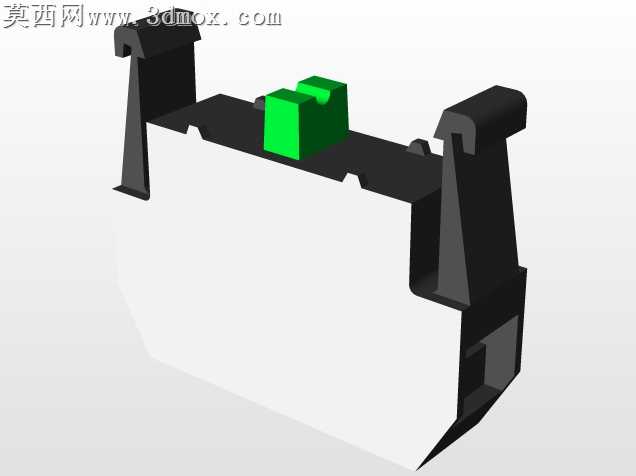

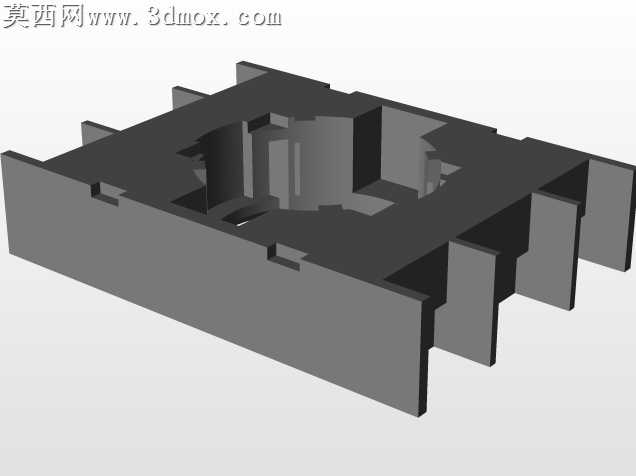

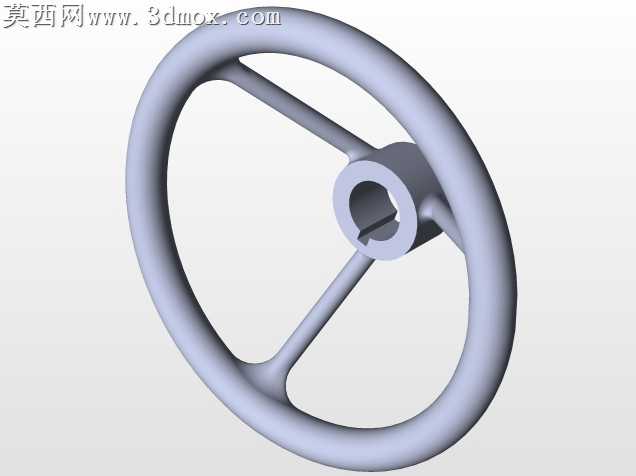

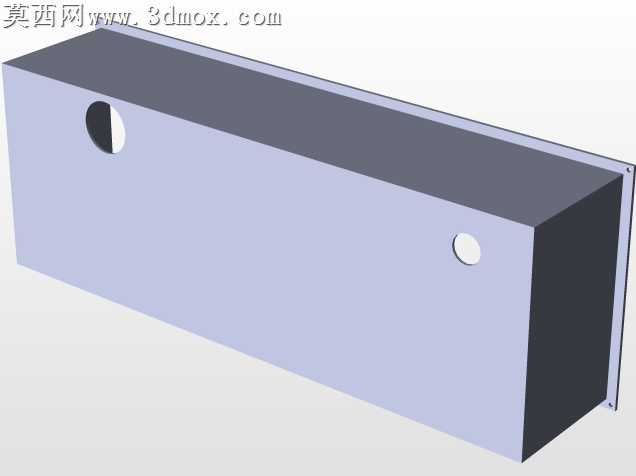

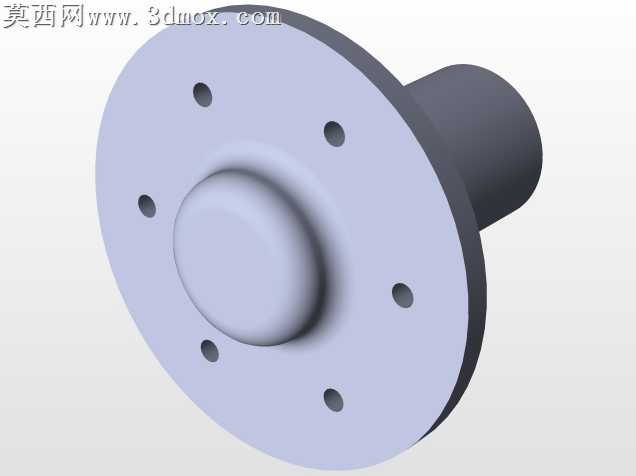

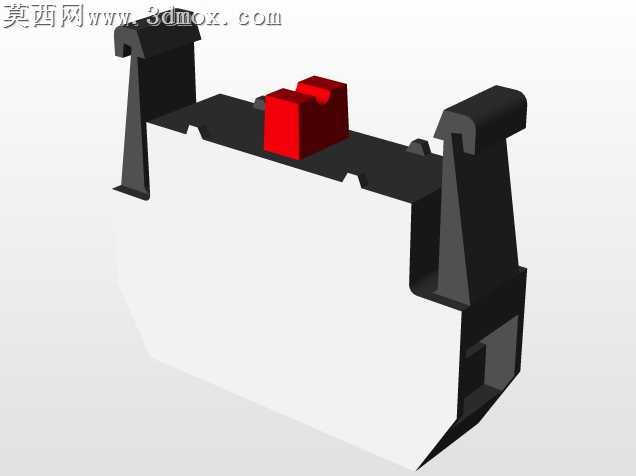

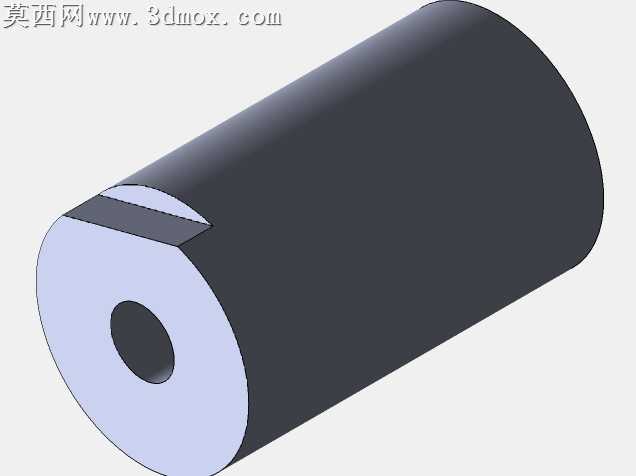

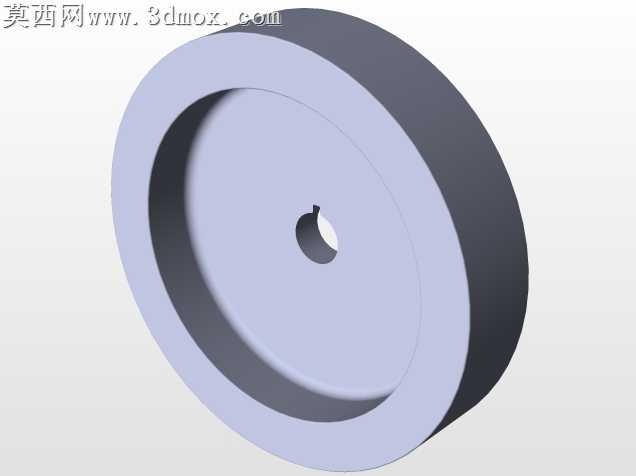

本作品为半概念设计的立式开槽加工机床三维建模成果，整体采用主流三维机械设计软件完成全参数化建模，搭配专业渲染模块完成最终视觉呈现。建模过程中严格遵循机械加工设备的结构逻辑，对设备各功能模块进行了合理的布局规划，整体机身主体采用铸铁质感的哑光绿色材质，还原工业机床经典的涂装风格，运动导轨、操作手轮、加工主轴等外露功能部件采用金属灰、亮银色金属材质，区分不同部件的功能属性，电机外壳、操作按钮等部件分别采用深灰、红黄绿警示色材质，通过材质差异清晰呈现设备的结构分区。设备整体采用立式开槽加工的经典布局，上部为垂直布置的主轴加工单元，搭载可上下进给的开槽刀具，主轴箱侧面设置多组操作手柄，用于手动调节主轴进给行程与加工档位，主轴箱旁侧设置圆形刻度手轮与操作按钮组，集成设备启停、档位切换的操作功能；下部为十字滑台工作台结构，横向与纵向导轨分别配置手轮调节机构，其中纵向手轮采用醒目的紫色包边设计，便于操作人员快速识别操作位置，工作台中心设置回转装夹工位，可实现工件的回转分度，满足不同角度的开槽加工需求；床身底部集成驱动电机与传动结构，将动力传递至各进给轴，整体结构兼顾概念设计的创新性与实际加工设备的功能合理性。设计过程中参考了传统插床、立式铣床的结构优势，在保证开槽加工核心功能的基础上优化了操作部件的布局位置，将常用操作手柄集中布置在操作人员易触及的区域，降低操作动线长度，同时对床身的支撑结构进行了加强设计，保证加工过程中的结构稳定性，渲染阶段采用柔和的工业场景打光，添加地面反射效果，清晰呈现各部件的轮廓与材质质感，完整还原概念开槽机的设计形态与功能逻辑，可作为机械结构教学、新型机床方案验证的参考模型。
