双辊轴式安装基座机械结构设计

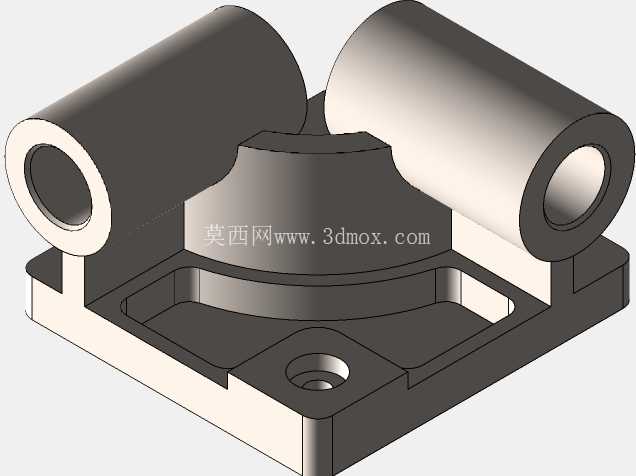

　　该结构件属于工业装配场景中常用的双辊轴支撑安装基座，常见于自动化生产线的导向工位、小型工装夹具的定位模块以及轻型输送设备的端部支撑单元，核心作用是为穿设其中的辊轴提供稳定的回转支撑，同时通过底部的安装结构完成与设备机架的刚性连接，保证辊轴运转过程中不会出现径向窜动或轴向偏移。从结构设计逻辑来看，主体采用一体化铣削成型的底座作为承载基础，底座两侧对称布置两个同轴的空心圆柱套筒，套筒内孔为辊轴的装配位，内孔的同轴度公差控制在0.02mm以内，避免辊轴装配后出现卡滞、偏磨的问题；两个套筒之间设置弧形过渡的连接筋，既可以降低整体结构的重量，又能通过弧形结构分散套筒承受的径向载荷，避免应力集中在套筒与底座的连接位置。

　　底座部分采用下沉式的框型减重设计，中间区域挖除多余材料，仅保留四周的承载边框和底部的安装凸台，在不降低整体结构刚性的前提下，有效减少了原材料的消耗，同时降低了构件自身的重量，便于现场安装搬运。底座的对角位置设置有沉头安装孔，安装孔的沉头深度可以完全容纳内六角螺栓的头部，保证螺栓装配后不会突出底座表面，避免与周边其他构件产生干涉；安装孔的位置公差按照IT7级精度设计，能够适配多数标准型材机架的安装孔位，不需要现场二次打孔即可完成装配。两个空心套筒的外圆与底座连接处设置有圆角过渡，避免铣削加工过程中出现应力裂纹，同时也能减少装配过程中锐角划伤操作人员的风险；套筒的端面做了0.5mm的倒角处理，方便辊轴装配时的导向导入，降低装配难度。

　　从安装边界来看，该构件的整体宽度适配120mm标准铝型材的安装面，两个套筒的中心距为80mm，内孔直径适配20mm直径的标准光轴，底座的总高度为65mm，安装后套筒中心距离安装面的高度为45mm，能够匹配多数轻型输送线、导向机构的高度设计要求，不需要额外增加调整垫片即可满足装配高度需求。在实际应用场景中，该基座可以搭配聚氨酯包胶辊轴，作为物料输送线的端部从动辊支撑，也可以搭配光滑金属辊轴，作为线缆、带状物料的导向支撑座，还可以在两个套筒内装配直线轴承，作为小型直线运动机构的滑动支撑单元使用。

　　结构设计过程中充分考虑了加工工艺性，所有的铣削面均采用统一的刀具加工参数，不需要频繁更换刀具即可完成全部机加工工序，内孔可以采用一次镗削成型，保证同轴度要求，沉头孔可以采用标准钻锪复合刀具一次加工完成，有效缩短加工周期，降低制造成本。底座的底部设置有0.1mm的平面度公差要求，保证安装后与机架表面完全贴合，不会出现局部悬空导致的受力不均问题；套筒内孔的表面粗糙度控制在Ra1.6，既可以满足与轴承或光轴的配合要求，又不会因为过高的粗糙度要求增加不必要的加工成本。在载荷承受方面，该结构采用铝合金材质加工时，单侧套筒可以承受最大300N的径向载荷，能够满足多数轻型工业设备的支撑需求，如果采用45号钢材质加工，承载能力可以提升至1200N，适配载荷更大的应用场景。结构的对称设计也降低了安装出错的概率，现场装配时不需要区分左右方向，直接通过螺栓固定即可完成安装，有效提升现场装配的效率。
