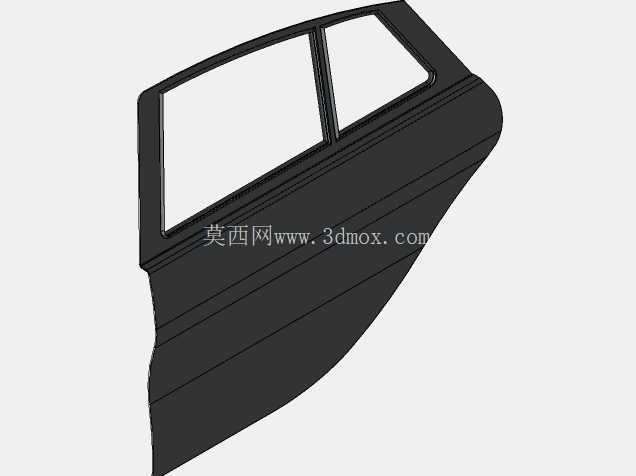

乘用车后侧车门结构三维数模

　　日常做车身结构数模拆解的时候，后侧车门是很容易被新手忽略细节的部件，很多人觉得车门就是一块带玻璃的板，实际落地到整车匹配里，要兼顾的边界条件非常多。先从安装边界说起，这个数模还原的是常规三厢乘用车的后车门，和B柱、C柱、后侧围、门槛梁、车顶侧围的配合间隙在建模阶段就已经留好了公差带，和前车门的分缝位置做了错位避让，避免开关门的时候出现干涉，同时密封条的安装面在数模里做了0.8mm的压合余量，刚好匹配常规车用三元乙丙密封条的压缩量，不会出现后期装配漏风或者关不上门的问题。

　　从实际用途来看，后侧车门承担的功能远不止供后排乘客进出，首先是侧面碰撞的传力路径，车门内部的加强筋布局在这个数模里虽然只做了外覆盖件的展示，但外板的型面弧度是按照侧碰受力的溃缩导向做的，碰撞时外力会沿着车门的冲压棱线传递到B柱和门槛梁的加强结构上，不会直接把外力怼到乘员舱内部。然后是密封和隔音，外板的下沿做了内翻边，刚好卡住门槛位置的挡水条，雨天行车的时候车轮带起来的积水会顺着翻边流到车外，不会渗到车门内腔造成钣金锈蚀，玻璃的安装导槽在数模里留了12mm的安装宽度，匹配常规的双层夹胶玻璃或者单层钢化玻璃都能适配，导槽的弧度和玻璃升降的轨迹完全重合，不会出现升降玻璃卡顿或者异响的问题。

　　设计思路上，这个数模的外板型面没有做过多复杂的棱线，一方面是冲压工艺的考量，常规的汽车覆盖件冲压拉延深度控制在180mm以内，这个车门的最大拉延深度在165mm左右，刚好在普通冲压线的工艺能力范围内，不需要额外增加特殊的冲压工序，能有效控制制造成本；另一方面是风阻的考量，车门外板和后侧围的型面做了齐平设计，车门把手的安装面（这个数模暂时没做把手细节）预留的沉台深度是5mm，装配完外拉式把手之后和车门型面的阶差控制在0.5mm以内，高速行车的时候不会因为阶差产生额外的风噪。还有三角窗的位置，后侧车门的固定三角窗做了独立的安装边框，和车门主玻璃的分隔筋宽度是22mm，既保证了三角窗的安装强度，又不会遮挡后排乘客的侧向视野，三角窗的玻璃安装面做了3度的倾斜角度，和整车侧面的造型线条完全顺接，不会出现视觉上的突兀感。

　　行业应用场景里，这个数模既可以作为车身结构设计的教学案例，给刚入行的结构工程师讲解车门分缝、型面匹配的基础逻辑，也可以作为改装件设计的基础数模，比如做车门隔音改装、外观包围改装的时候，可以直接在这个数模上做贴合面的设计，不用反复去实车扫点测量，能节省大量的前期测绘时间。还有做碰撞仿真分析的时候，这个外板数模可以作为基础模型，后续加上内板、防撞梁、玻璃升降器、门锁机构等子部件之后，就能直接导入CAE软件做侧碰、刚度、模态的仿真计算，不用从零开始搭建外板的曲面。

　　尺寸方面，这个车门的整体高度是1020mm，宽度是860mm，外板的料厚按照常规车用钢板设定是0.7mm，安装铰链的位置在数模的前侧上下端，两个铰链安装孔的中心距是380mm，刚好匹配常规乘用车车门铰链的安装间距，铰链安装面的平面度在建模的时候控制在0.1mm以内，避免后期装配的时候出现车门下垂的问题。门锁的安装位置在车门后侧的C柱配合端，安装面的角度和锁扣的啮合角度做了匹配，开关门的锁止行程预留了12mm，不会出现锁止不到位或者关门费力的问题。另外车门下沿的排水孔位置在数模里留了三个直径8mm的通孔位置，刚好对应车门内腔的最低点，进入车门内部的积水可以顺着排水孔完全排出，不会长期积存在内腔造成钣金腐蚀。很多新手建模的时候容易忽略车门和轮拱的配合间隙，这个数模的后侧下沿和后轮拱的最小间隙留了25mm，车辆满载颠簸的时候，轮胎跳动不会蹭到车门下沿，同时轮拱的挡泥板安装面和车门的配合面做了错位，泥水不会甩到车门的密封胶条上，能延长胶条的使用寿命。
