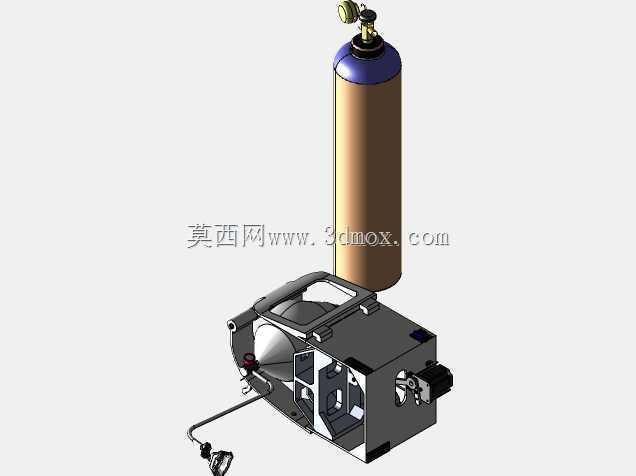

全3D打印应急呼吸辅助装置结构设计

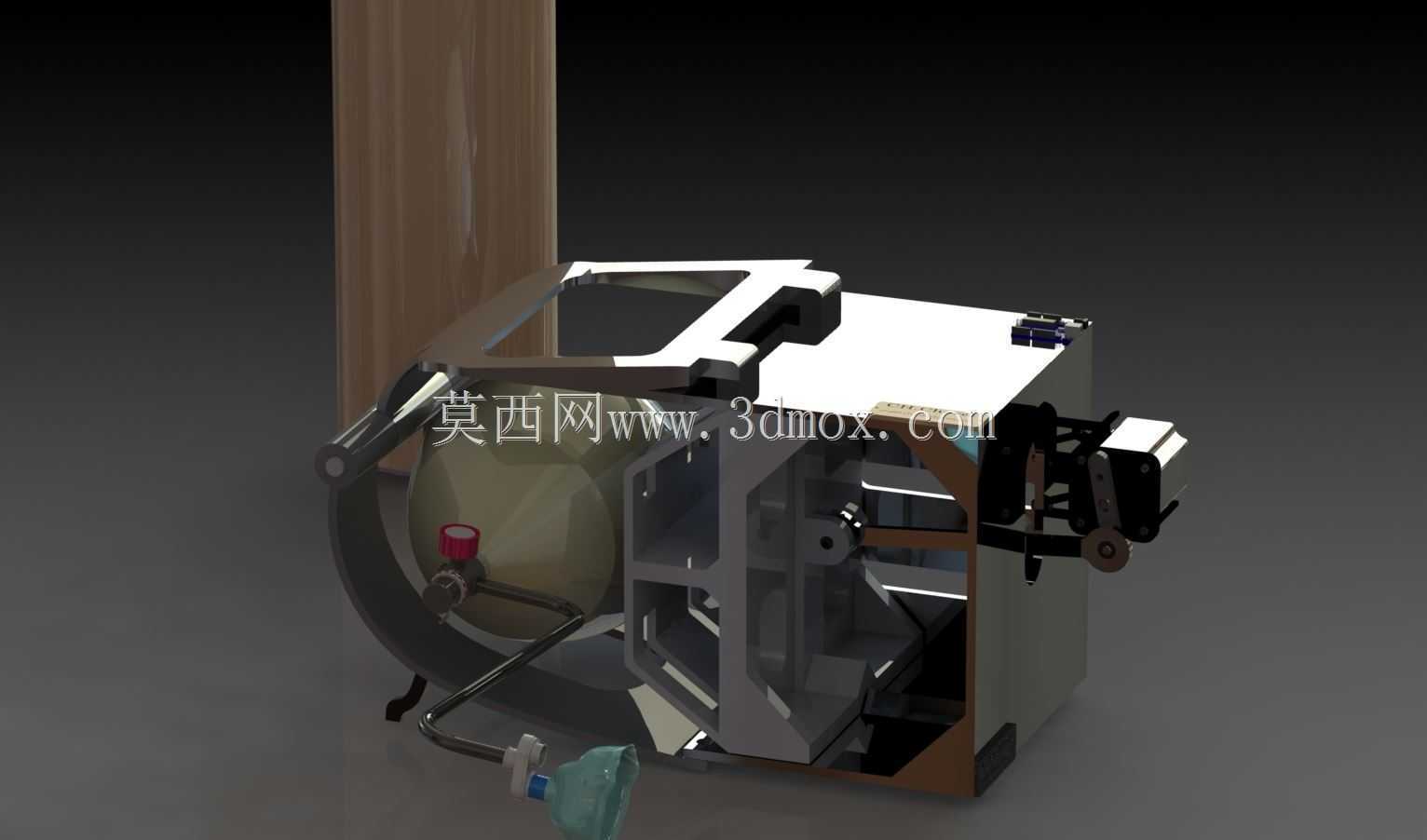

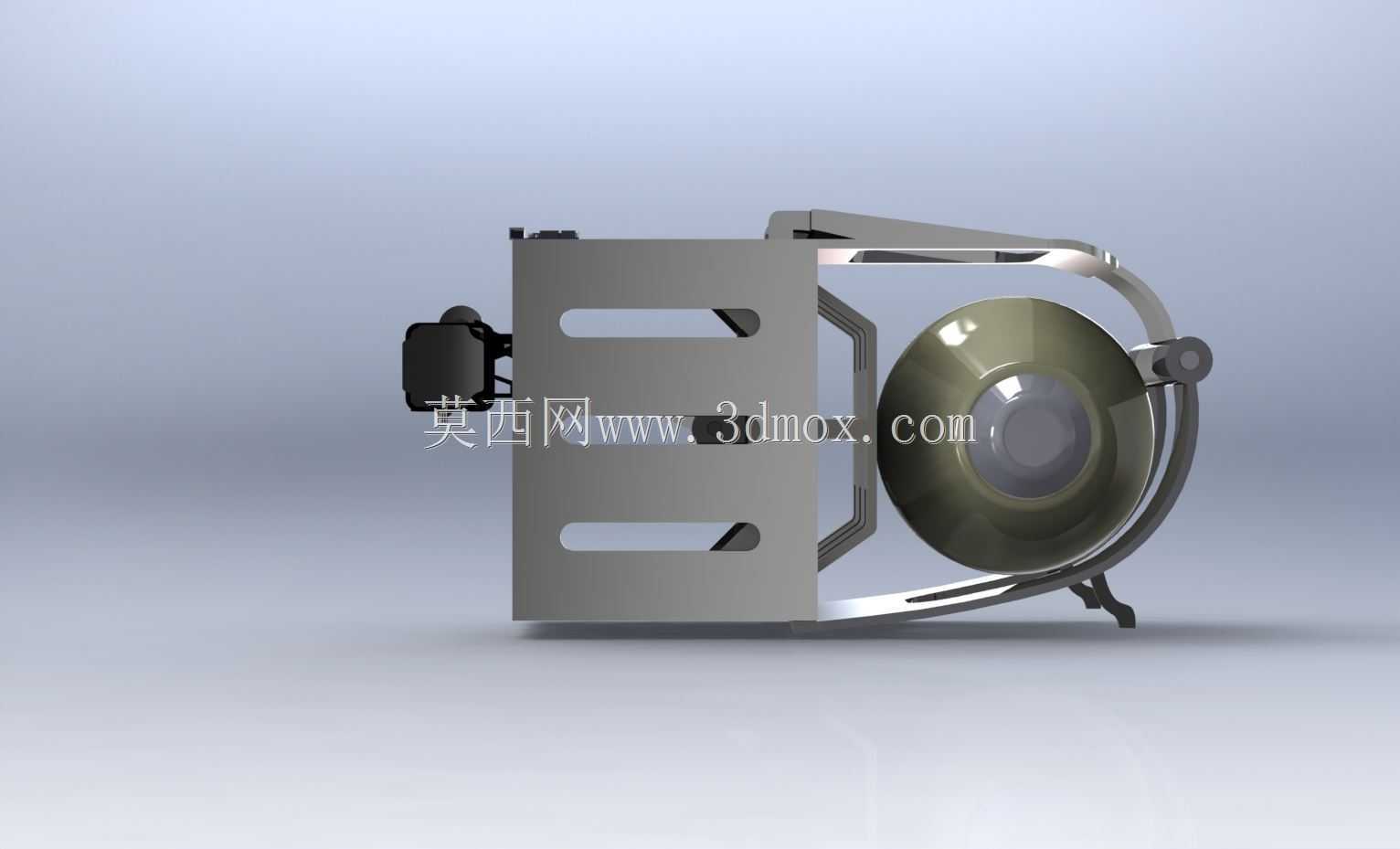

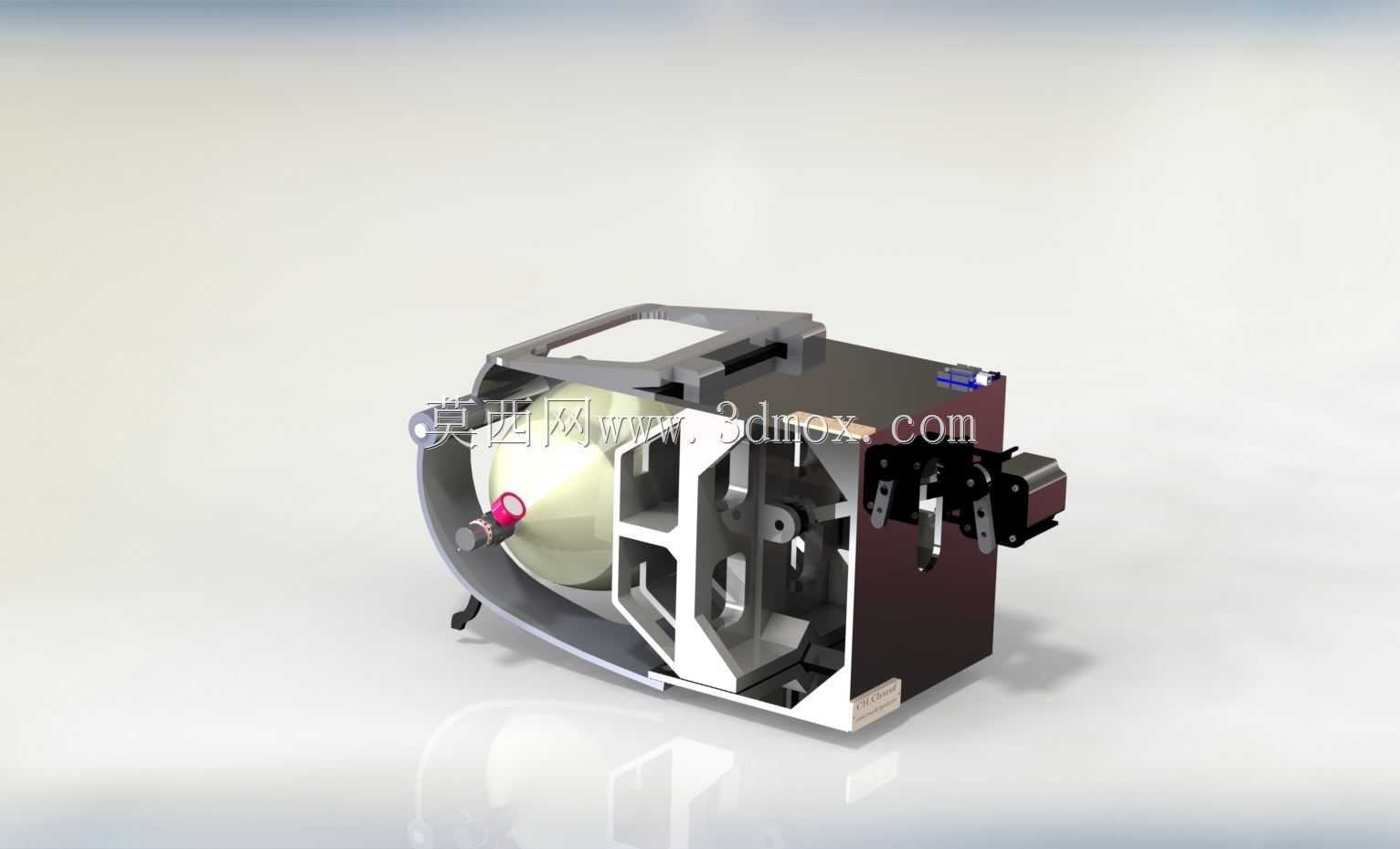

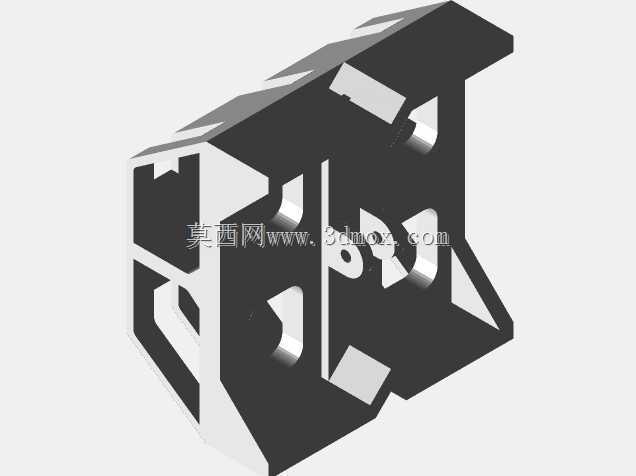

　　在欠发达地区医疗资源储备不足、灾害突发场景下常规医疗设备供应链断裂的现实工况中，这款全3D打印的呼吸辅助装置，核心定位是填补应急呼吸支持设备的产能缺口，无需依赖传统机加工的复杂产线与专用工装，仅通过桌面级FDM或工业级SLA3D打印设备即可完成全部结构件的生产，大幅压缩应急设备的制造周期与落地门槛。从结构设计逻辑来看，整套装置摒弃了传统呼吸机依赖精密机加工金属构件、专用气路控制阀组的思路，将所有承压结构、传动构件、气路衔接部位全部做了适配3D打印工艺的优化：所有受力筋位均采用45度自支撑角度设计，打印过程无需额外添加支撑结构，减少后处理工作量的同时避免支撑拆除带来的结构强度损失；气路通道采用一体化打印成型，

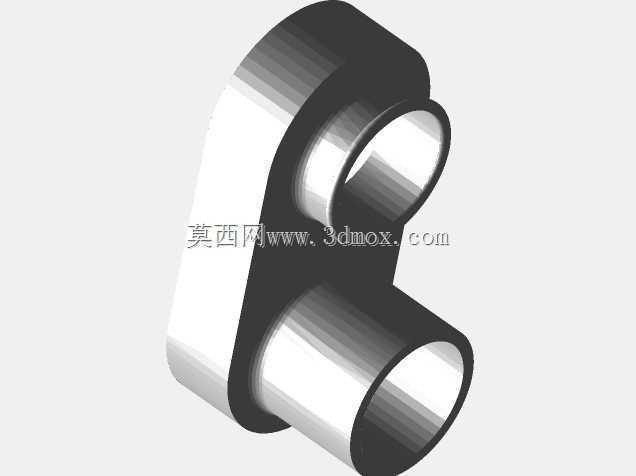

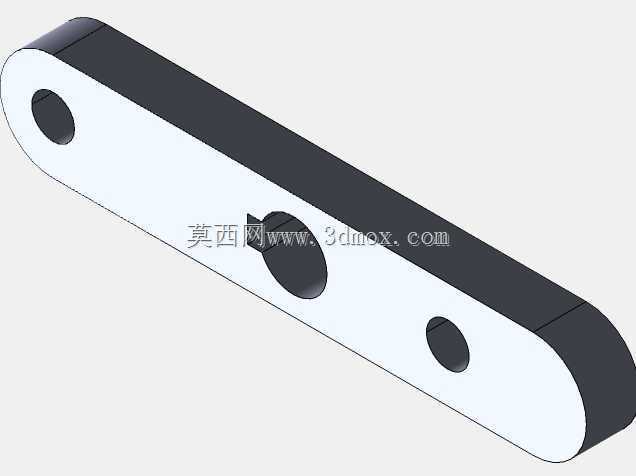

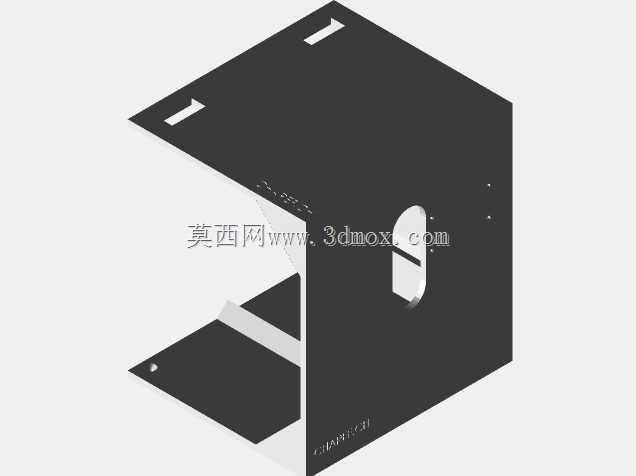

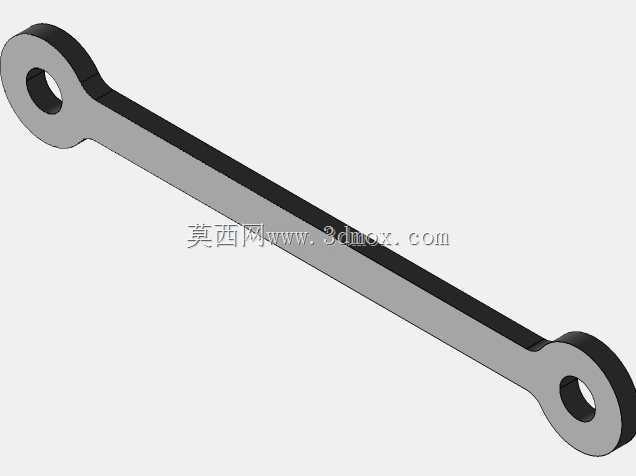

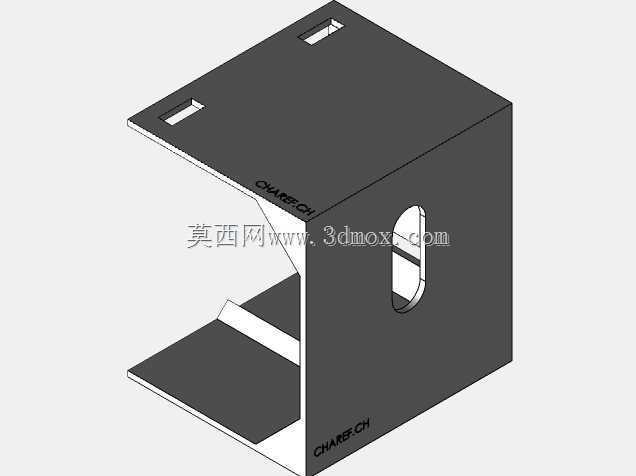

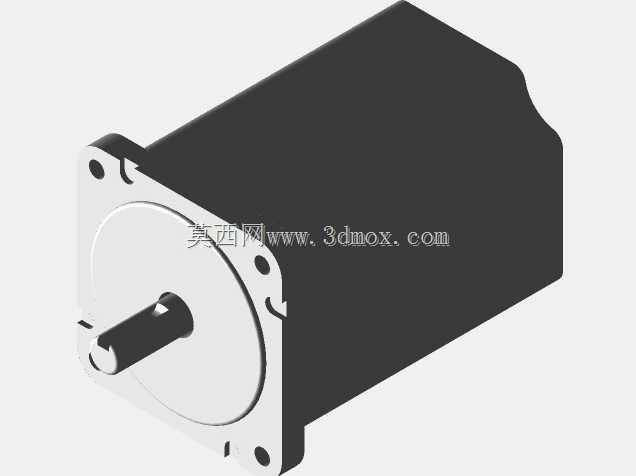

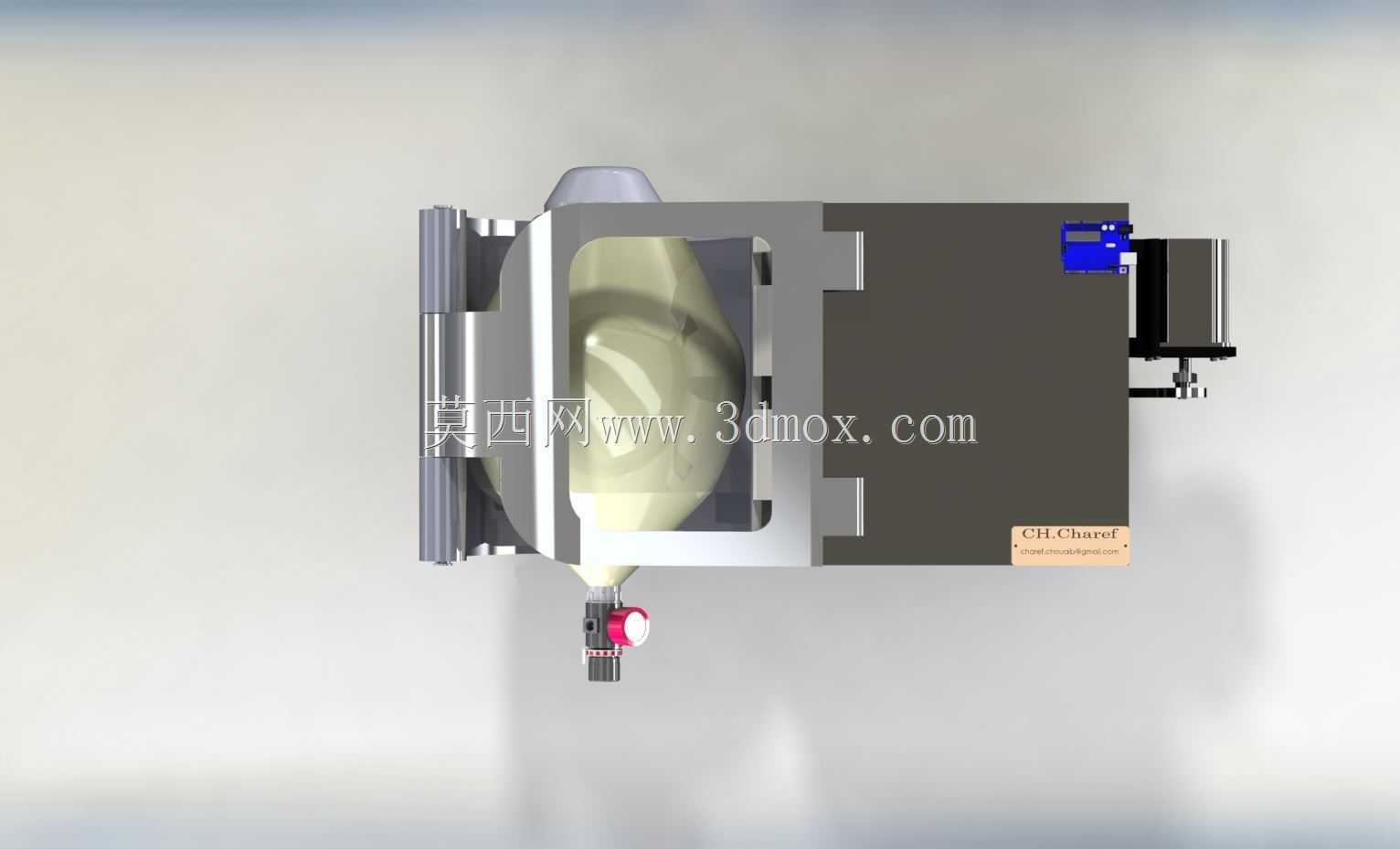

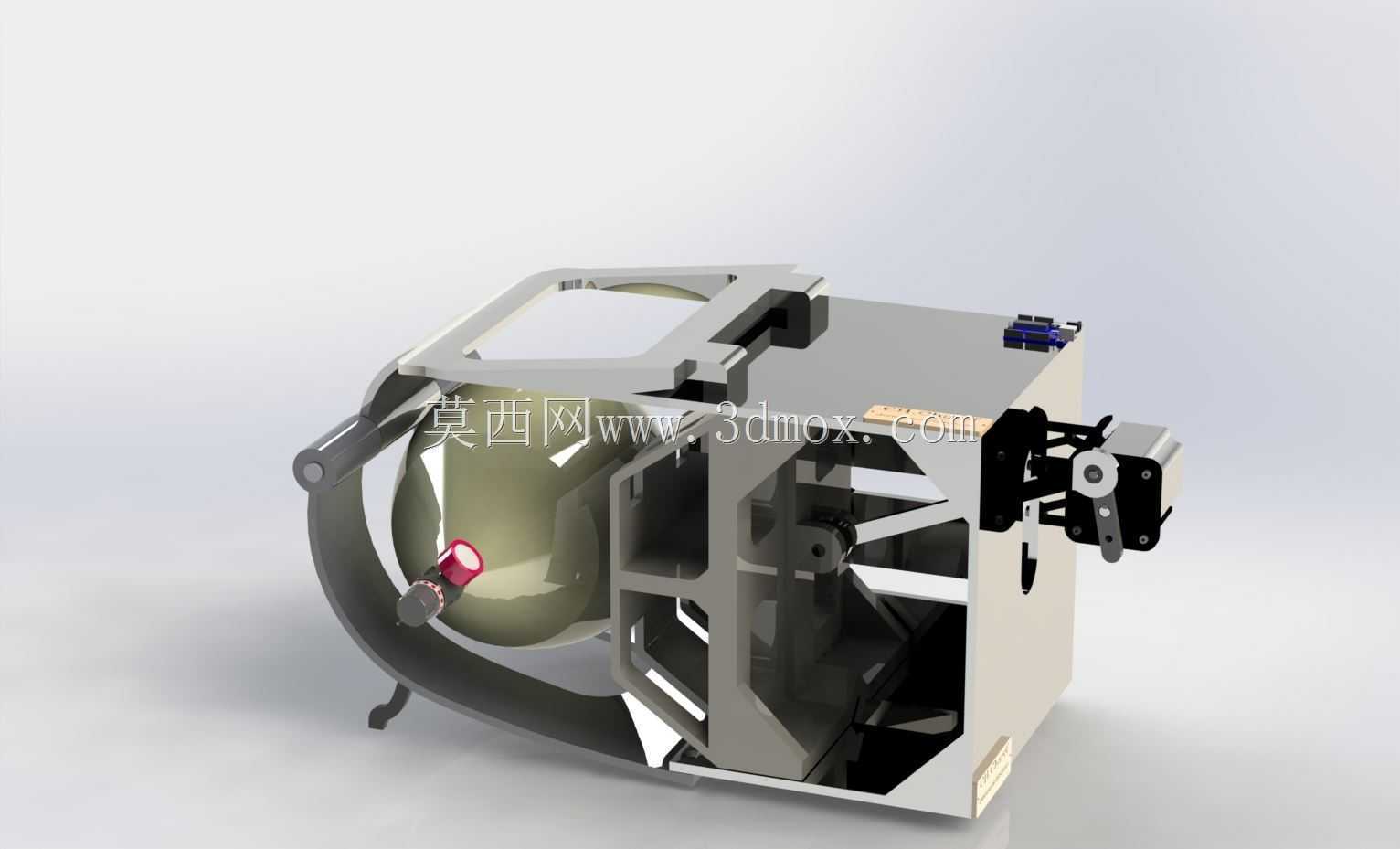

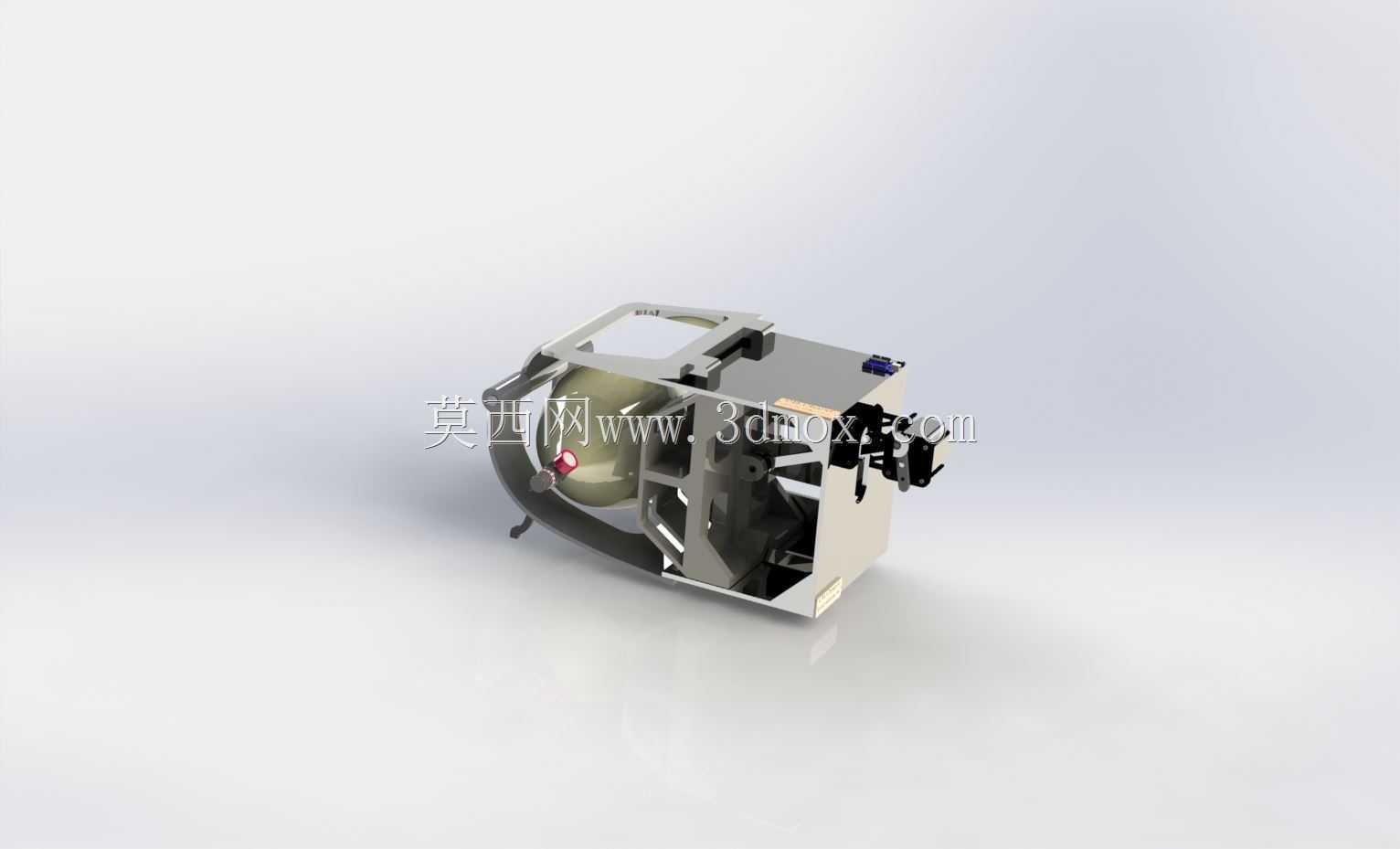

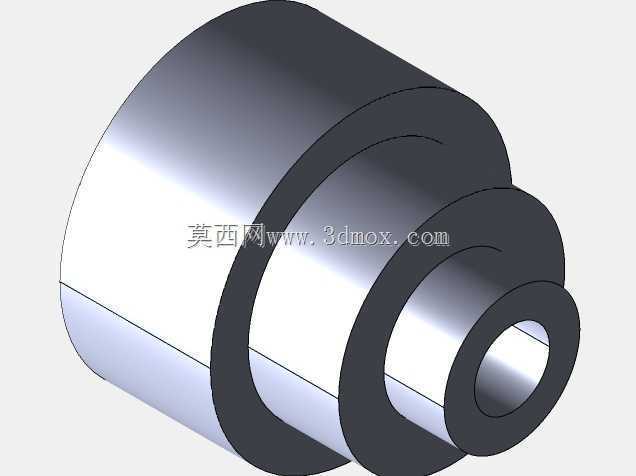

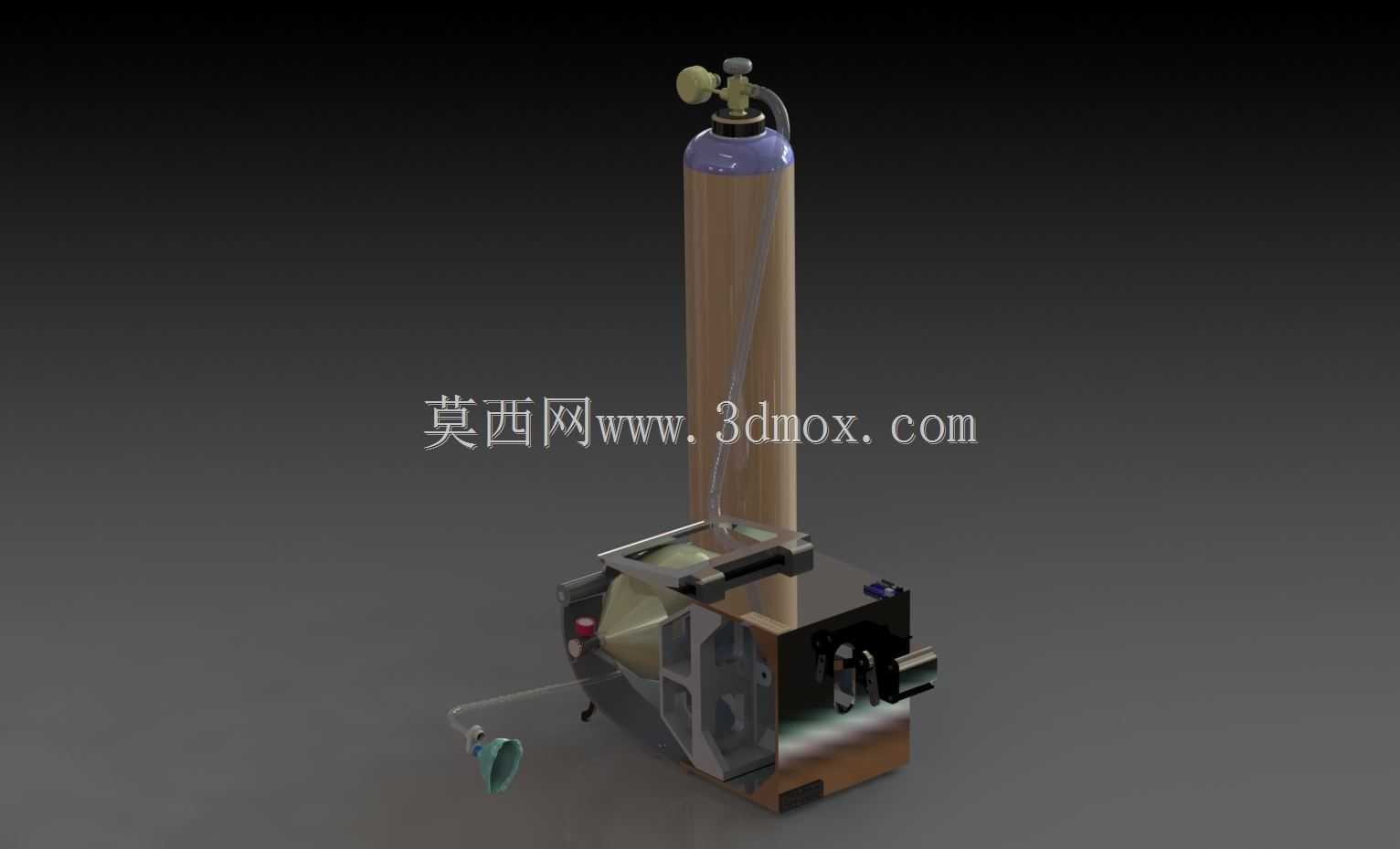

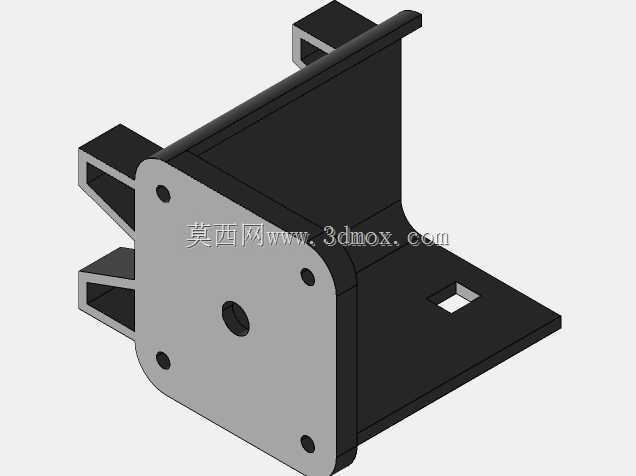

　　接缝处通过打印参数优化实现气密要求，省去额外密封件装配工序，降低零件采购与装配难度。传动部分采用曲柄摇杆结构实现呼吸节律的往复挤压动作，驱动端可适配常规小型步进电机甚至手动摇柄，在电力中断的极端场景下仍可通过人力驱动维持基础呼吸支持功能，适配灾害现场无稳定电力供应的复杂工况。从安装边界与外形尺寸来看，整套装置的最大外轮廓控制在350mm×250mm×300mm范围内，无需专用固定台架，放置在普通桌面、临时医疗台面上即可稳定运行，底部预留的通用安装孔位可适配临时制作的木质、金属支架，满足不同场景的快速固定需求；气路接口采用通用医疗呼吸管路的标准外径尺寸，可直接匹配常规一次性呼吸管路与面罩，无需定制专用转接配件，降低现场适配难度。

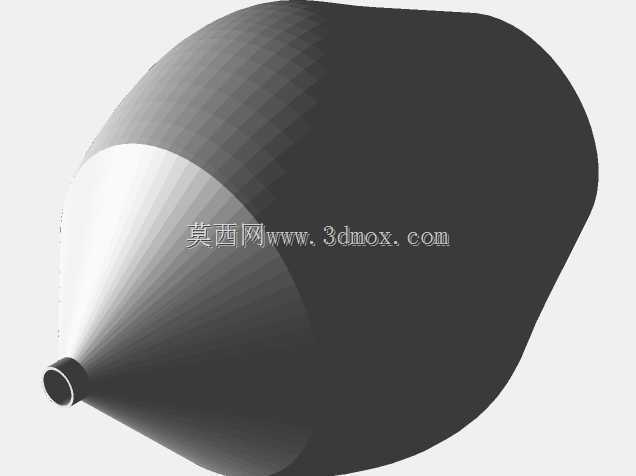

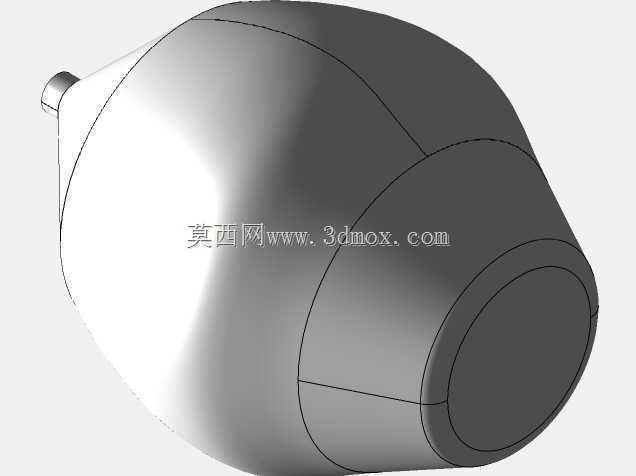

　　功能特性层面，装置的潮气量调节通过调整曲柄偏心距实现，无需复杂电子控制系统，仅通过机械结构的档位调整即可覆盖成人与儿童的基础通气量需求，结构可靠性远高于依赖电子传感器、控制板卡的常规设备，在高温、高湿、粉尘浓度较高的灾害现场也能维持稳定运行，不会因为电子元器件故障导致设备失效。设计过程中充分考虑了不同打印设备的精度公差，所有配合部位均预留了0.2-0.3mm的间隙，即使是精度较低的入门级桌面3D打印机，也能打印出可正常装配的零件，无需二次打磨、修配即可完成整机组装，非专业机械人员参照装配示意图即可在半小时内完成整机组装调试，大幅降低设备的使用门槛。气路部分的储气腔体采用等壁厚设计，打印壁厚控制在2.5mm，

　　既保证足够的结构强度承受通气压力，又尽可能减少打印材料消耗，单台设备的打印材料消耗量控制在1.2kg以内，常规PLA、PETG等通用3D打印材料均可满足使用要求，无需特殊工程塑料，进一步降低材料获取难度。在实际应用场景中，这套装置可作为常规呼吸机的应急补充，在突发公共卫生事件、地震洪水等自然灾害导致医疗设备短缺时，可依托当地的3D打印产能快速批量生产，第一时间为患者提供基础呼吸支持，为后续专业医疗设备到位争取时间；同时也适用于偏远地区、乡村诊所等医疗资源匮乏区域的基础呼吸支持设备配置，无需复杂维护保养，仅需定期更换气路密封件即可长期存放备用。结构设计上充分考虑了易损件的快速更换，所有运动磨损部位均采用可单独打印替换的嵌件结构，出现磨损时无需更换整个构件，仅需打印对应的小零件即可完成维修，进一步降低全生命周期的使用成本。整套装置没有集成复杂的电子监测模块，核心功能全部通过机械结构实现，虽然无法达到专业重症呼吸机的精密控制水平，但在应急场景下，稳定可靠、易于制造、便于维护的特性，恰恰是其核心价值所在，能够在专业设备无法及时覆盖的场景下，为患者提供关键的生命支持。
