全3D打印应急呼吸救治设备结构设计

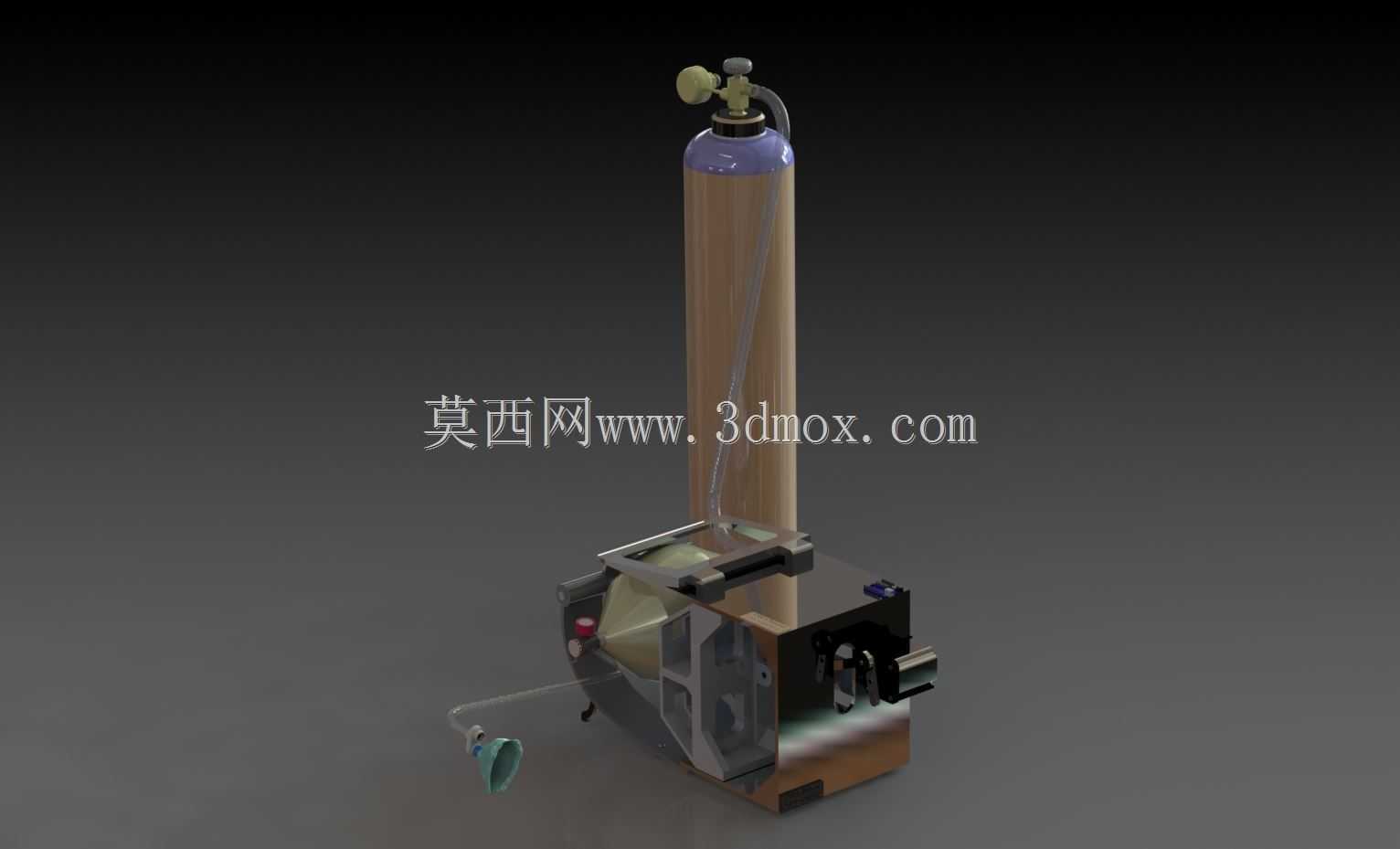

　　这款全3D打印结构的呼吸救治设备，核心定位是面向资源匮乏场景的应急呼吸支持装置，设计阶段就完全围绕快速制造、低门槛装配的核心需求展开，所有结构部件均采用熔融沉积成型工艺可加工的结构形式，无需额外开模或复杂机加工工序，仅依托桌面级3D打印设备即可完成全部结构件生产，能在突发公共卫生事件、偏远欠发达地区医疗资源缺口、灾害现场临时医疗点搭建等场景下快速完成部署，填补常规量产呼吸机供应不足的缺口。

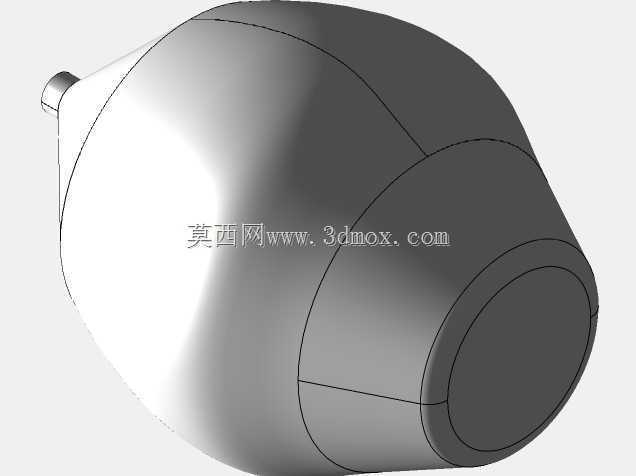

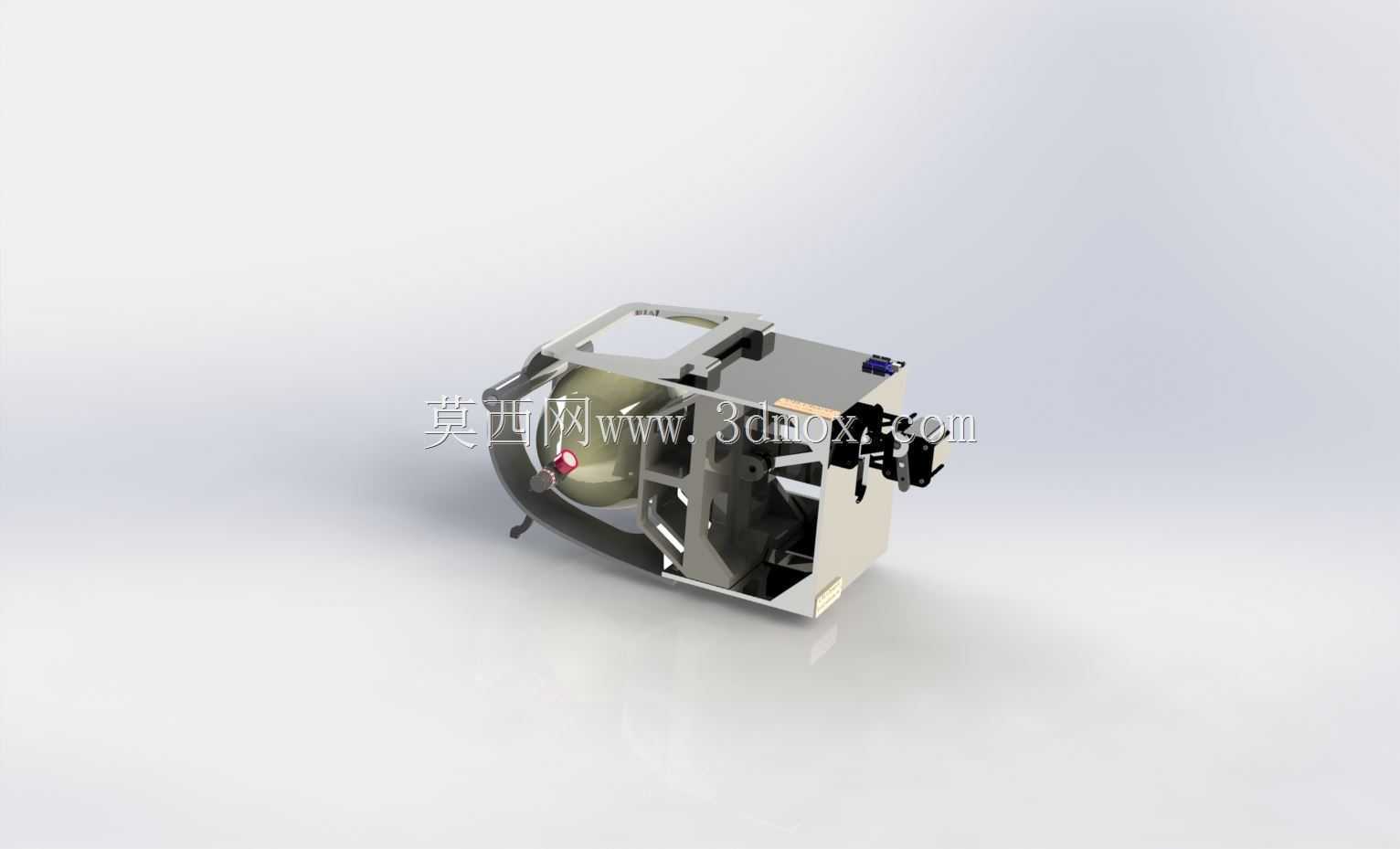

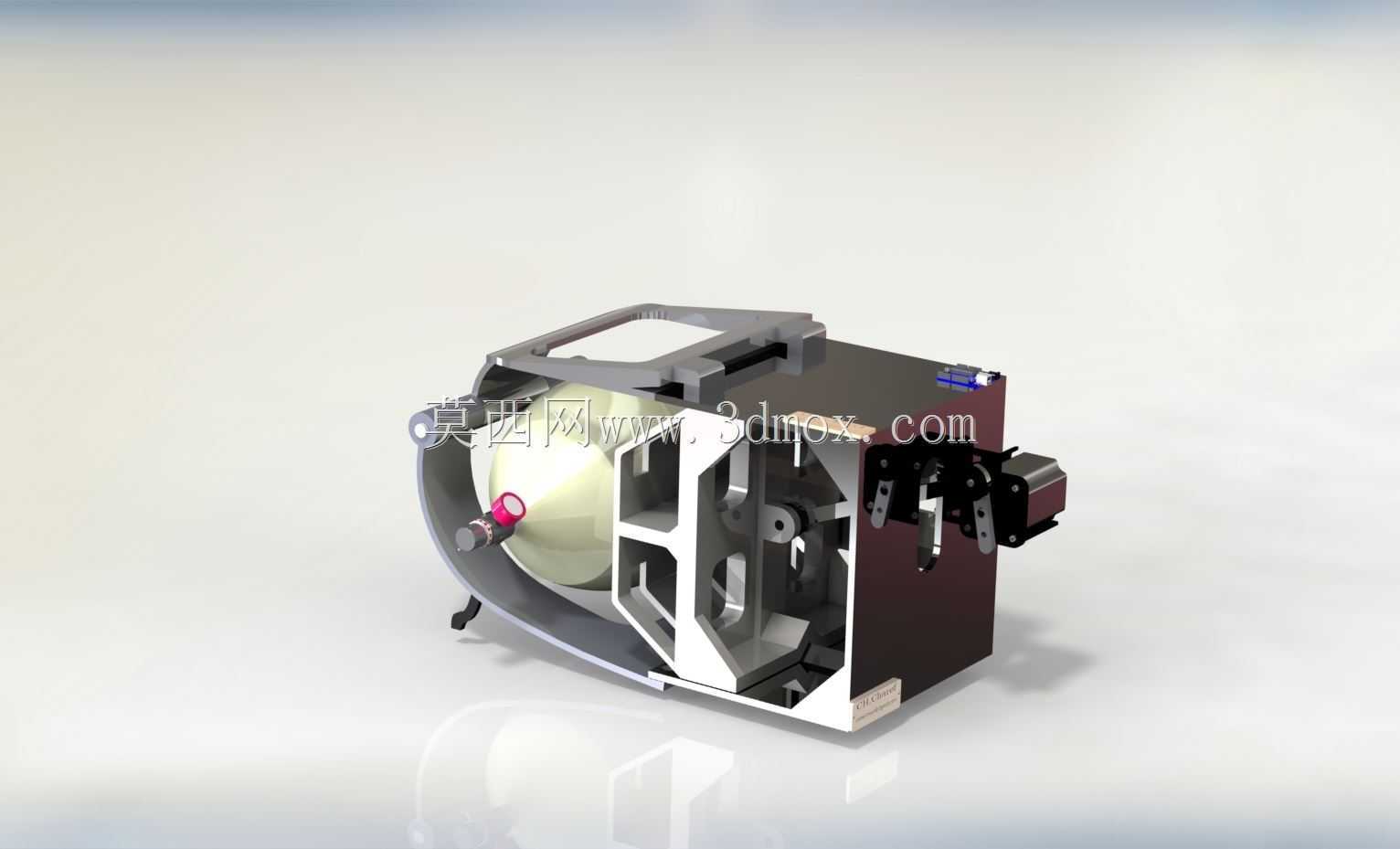

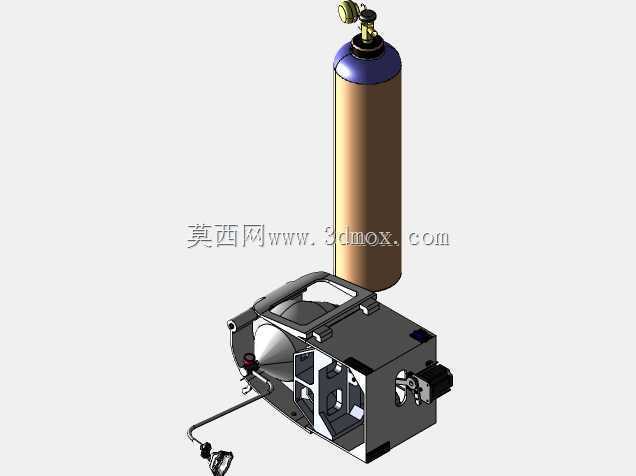

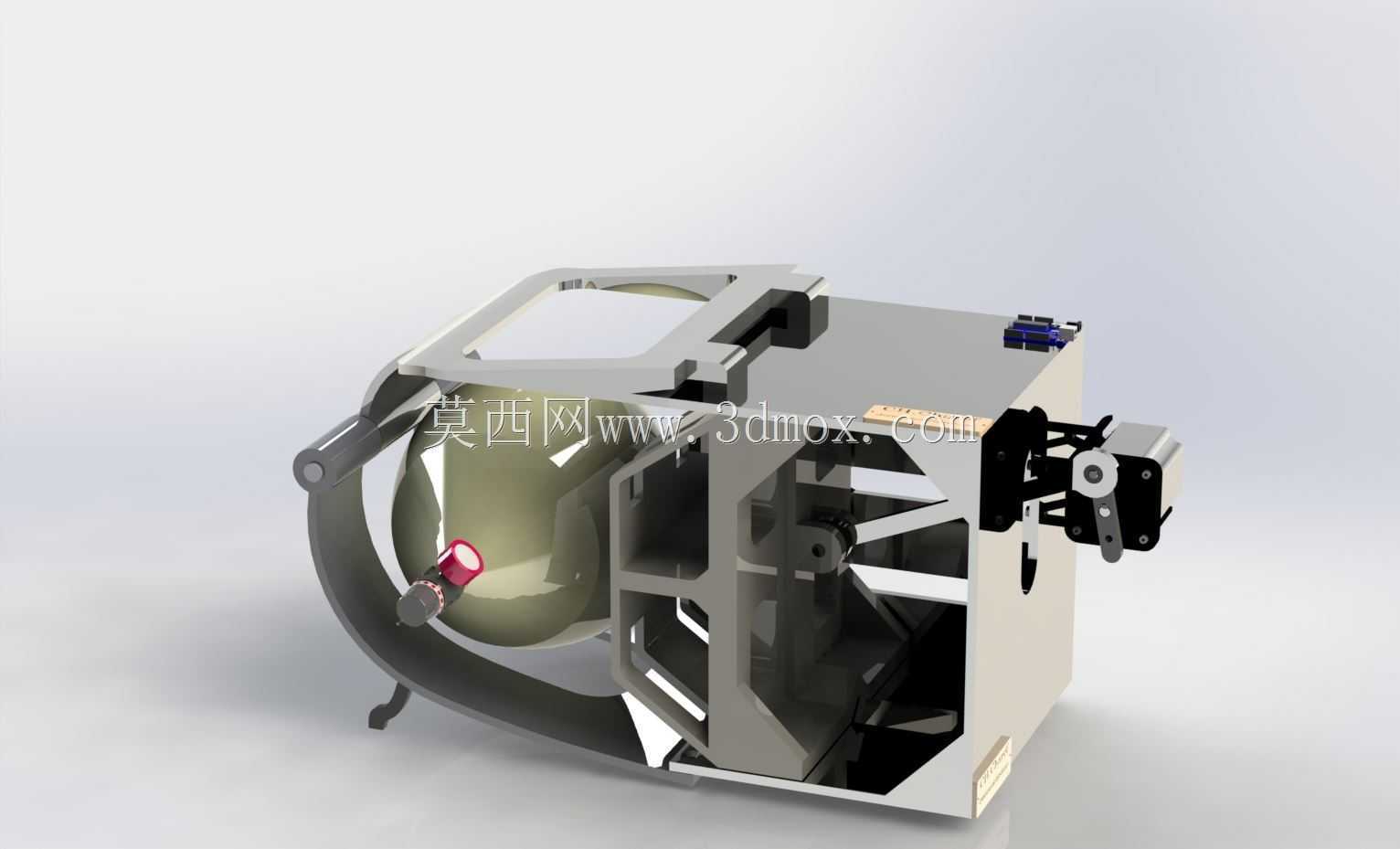

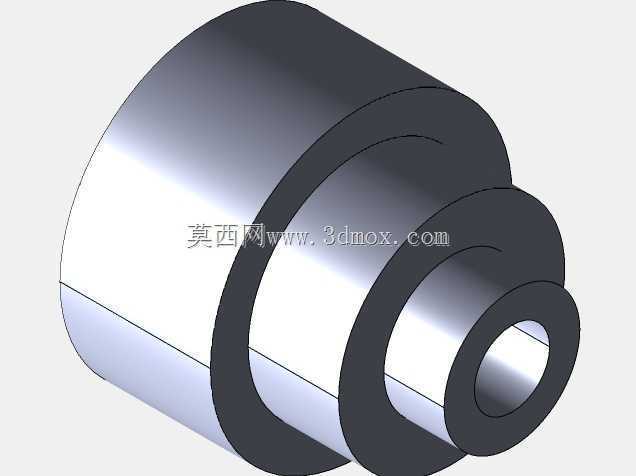

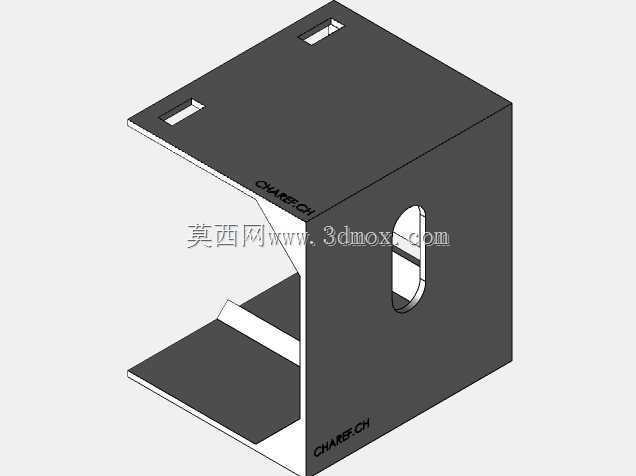

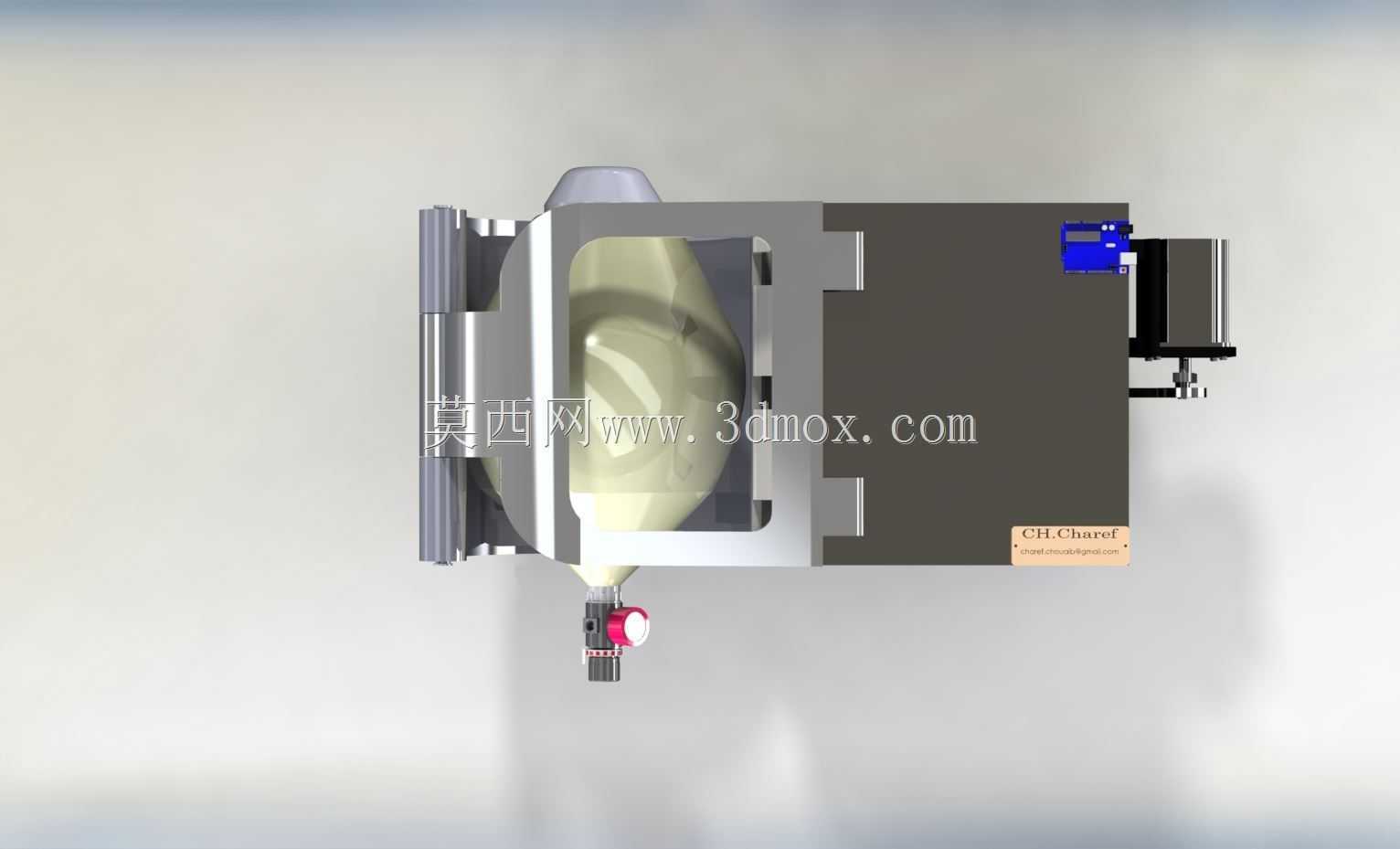

　　从功能实现逻辑来看，设备核心是通过可控的气体通路结构完成正压通气支持，整体框架采用一体化打印的笼式承载结构，将动力组件、气路组件、控制模块的安装位全部集成在主框架上，减少了额外的连接件数量，装配时仅需将标准件的气泵、阀组、控制电路板对应卡入预设的安装槽位，配合少量紧固件即可完成整机装配，大幅降低了非专业人员的装配难度。气路部分的腔体结构采用等壁厚设计，打印时无需额外支撑即可完成成型，内壁做了0.2mm的圆角过渡处理，减少气流扰动带来的通气阻力，同时避免打印层纹造成的气路泄漏风险，气路接口统一采用标准鲁尔接头的安装尺寸，可直接适配常规医疗场景通用的呼吸管路、面罩等耗材，无需定制专属连接配件。

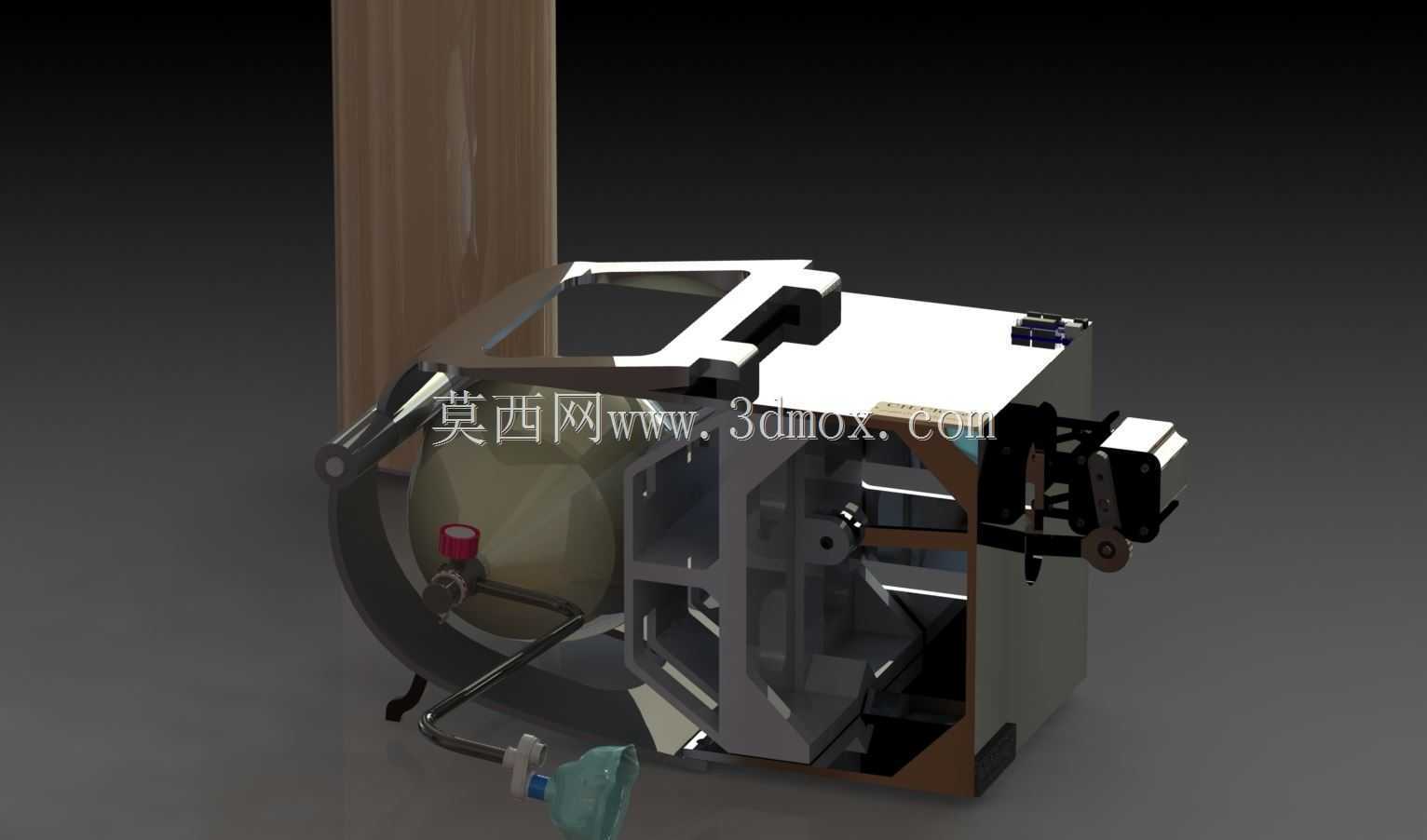

　　设计过程中充分考虑了不同使用场景的安装边界，整机外形控制在280mm×180mm×220mm的尺寸区间内，整体重量控制在1.8kg以内，既可以放置在临时救治点的桌面、病床边的置物台使用，也可以通过框架上预设的挂装孔位固定在墙面、担架支架上，适配不同现场的安装条件。设备的提手结构与主框架一体打印，采用渐变壁厚的加强筋设计，在1.5倍整机重量的载荷下不会出现结构断裂，满足转运过程中的提拉需求。所有外露的边角均做了R3以上的圆角处理，避免使用过程中划伤医护人员或患者，控制模块的安装位预留了通用尺寸的屏幕、按键开孔，可适配不同规格的开源控制板，无需修改结构即可完成控制部分的迭代升级。

　　针对欠发达地区的维护需求，设备所有结构件均采用统一的打印参数设置，单个部件的打印时长最长不超过4小时，任意部件出现损坏时，可现场快速重新打印替换，无需等待原厂配件供应，结构上没有复杂的卡扣或过盈配合结构，所有连接位置均采用间隙配合加紧固件锁紧的形式，拆卸更换部件时仅需常规螺丝刀即可完成操作，不需要专用维修工具。气路部分的密封结构采用嵌入式的密封槽设计，可适配常规的硅胶密封圈，不需要定制特殊规格的密封件，进一步降低了后期维护的成本与门槛。

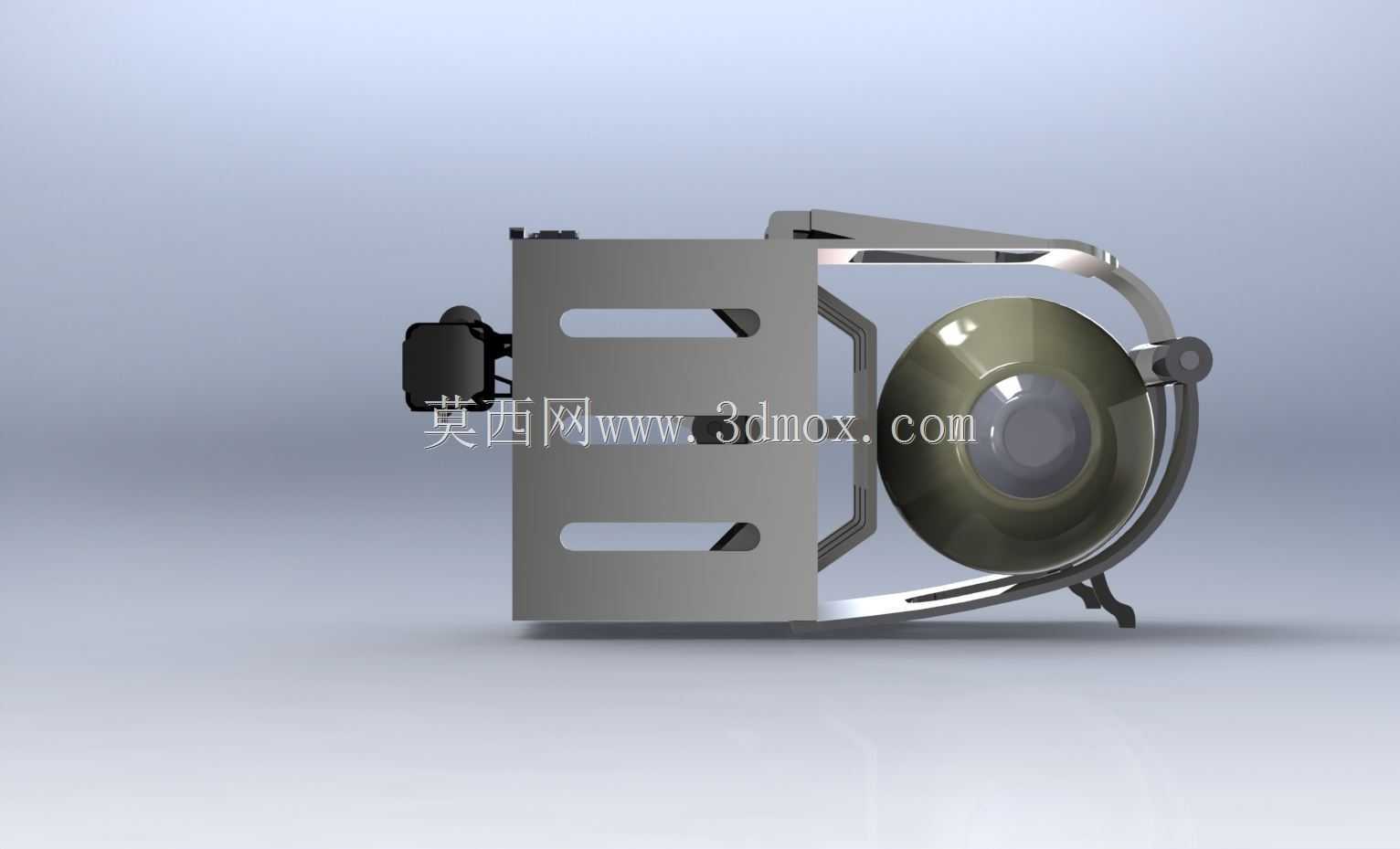

　　从结构强度验证的角度来看，所有受力位置的壁厚均设置为3mm以上，非受力位置的壁厚控制在1.8mm，在保证结构强度满足使用需求的前提下尽可能减少打印材料的消耗，单台设备的结构件打印耗材用量控制在350g以内，大幅降低了单台设备的制造成本。框架上的散热开孔采用错位排布的格栅形式，既可以保证内部动力组件、控制模块的通风散热需求，又可以避免大尺寸开孔造成的异物掉落风险，开孔尺寸控制在5mm以内，符合医疗设备的安全防护要求。设备底部预留了四个通用的橡胶脚垫安装位，可粘贴常规的防滑橡胶垫，放置在光滑桌面时不会出现滑动移位，保证设备运行过程中的稳定性。
