内燃机用带连杆活塞结构设计

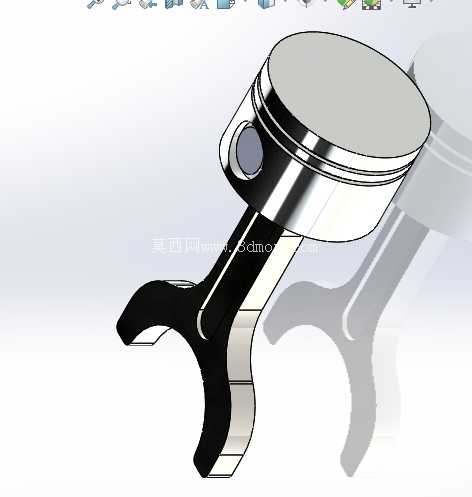

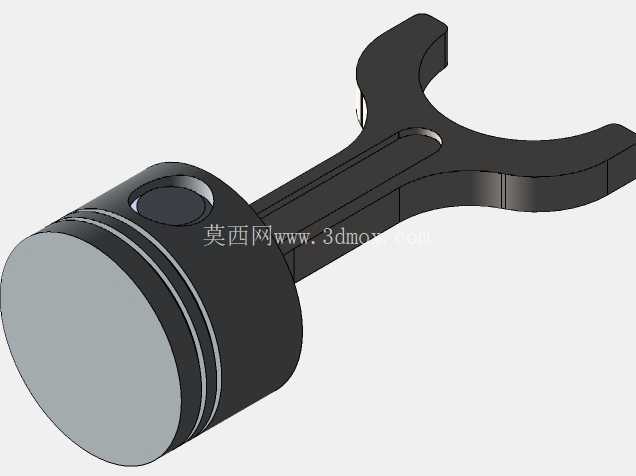

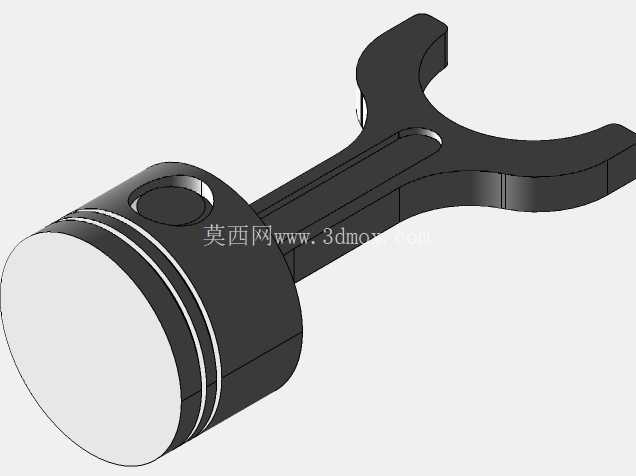

在往复式内燃机的核心运动体系里，活塞连杆组件是完成能量转换的关键执行部件，这套带连杆的活塞结构，主要适配小排量单缸内燃机的动力传递需求，常见于通用汽油机、小型农用动力机械、园林作业动力设备这类对结构紧凑度、运行可靠性有明确要求的应用场景。实际运行过程中，活塞会在气缸套内做高频往复直线运动，承接燃烧室燃气爆发产生的高压推力，再通过铰接的连杆将直线作用力转化为曲轴的旋转扭矩，最终向外输出可用动力，整套组件的运动精度、配合间隙直接决定了内燃机的动力输出效率、运行振动幅度与整机使用寿命。

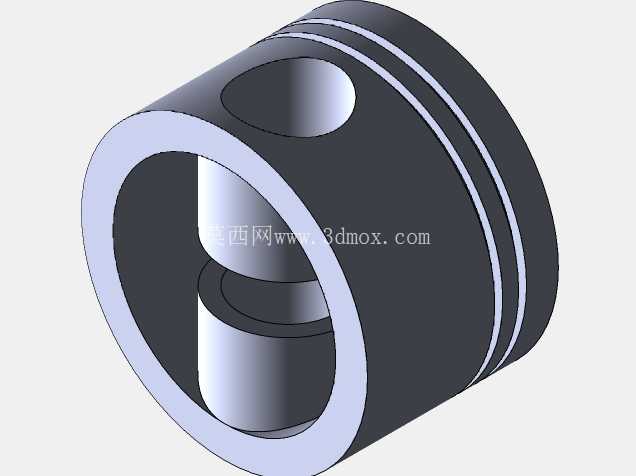

从结构设计逻辑来看，活塞头部采用了三道环槽的布局设计，靠燃烧室侧的两道环槽用于安装气环，负责密封燃烧室与曲轴箱之间的高压燃气，避免做功冲程的燃气下窜导致动力损失，最下方的环槽用于安装油环，负责在活塞往复运动过程中刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳、排放超标等问题。活塞销座部位做了局部加厚的加强结构，用于承载活塞销传递的交变冲击载荷，避免高频爆压下出现销座开裂的失效问题，活塞销与连杆小头采用浮动式连接设计，常温下保留合理配合间隙，工作温度升高后可通过微量转动实现磨损均匀分布，延长部件使用寿命。

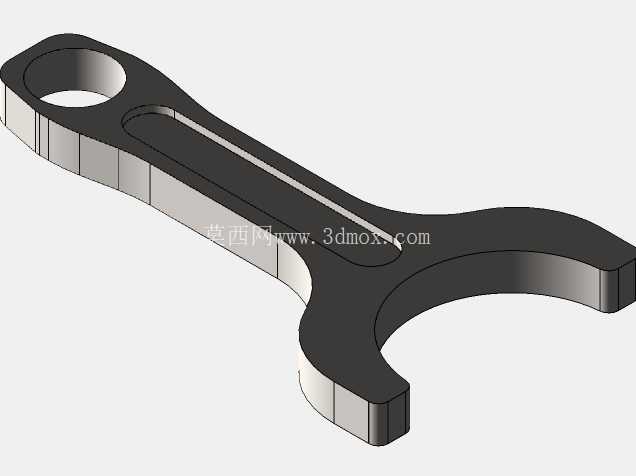

连杆部分的长度设定为180毫米，这个尺寸是结合对应机型的曲柄半径、气缸压缩比、活塞运动行程综合计算得出的，能够在保证足够摆动空间的前提下，尽可能降低活塞运动过程中的侧向推力，减少活塞裙部与气缸壁之间的摩擦损耗。连杆大头采用剖分式结构设计，拆分面为平切口形式，能够直接与曲轴的连杆轴颈进行装配，装配时通过连杆螺栓实现紧固，螺栓预紧力需要严格控制在工艺要求范围内，避免高速运转过程中出现连杆松脱、轴瓦磨损的故障。连杆杆身采用工字形截面设计，在保证足够结构强度、抗弯曲抗扭转刚度的前提下，尽可能降低组件自身重量，减少往复运动产生的惯性力，降低曲轴运转过程中的冲击载荷。

从安装边界维度来看，活塞的外径尺寸需要与对应气缸的内径保持严格的配合公差，常温下保留0.03-0.05毫米的配合间隙，既可以避免工作温度升高后活塞热膨胀造成拉缸故障，也能防止间隙过大导致燃气密封失效、活塞敲缸异响等问题。连杆大头的轴瓦安装孔径需要与曲轴连杆轴颈的尺寸匹配，装配后轴瓦与轴颈之间的油膜间隙需要控制在合理范围，保证压力润滑油能够顺利进入摩擦面形成有效润滑，减少运转过程中的磨损。整套组件做动平衡校验时，需要将活塞与连杆的组合重量偏差控制在同机型同批次部件的允许范围内，避免多缸机型运转时出现各缸往复惯性力不均，导致整机振动超标、曲轴轴承过早疲劳损坏的问题。

在热力学与压力承载的设计考量上，活塞顶部采用了平顶结构设计，能够在保证燃烧室容积符合压缩比要求的前提下，尽可能减少活塞顶部的受热面积，降低活塞工作过程中的热负荷，避免高温下出现材料热变形、强度下降的问题。活塞内部设计有回油通道，油环刮下的多余润滑油可以通过回油孔顺利流回曲轴箱，避免环槽部位积碳卡滞导致活塞环密封失效。连杆表面做了喷丸强化处理，能够提升部件表面的残余压应力，增强交变载荷下的抗疲劳性能，适配内燃机高频次、高负荷的连续运转工况。
