带钻轴进给机构的车床尾座结构

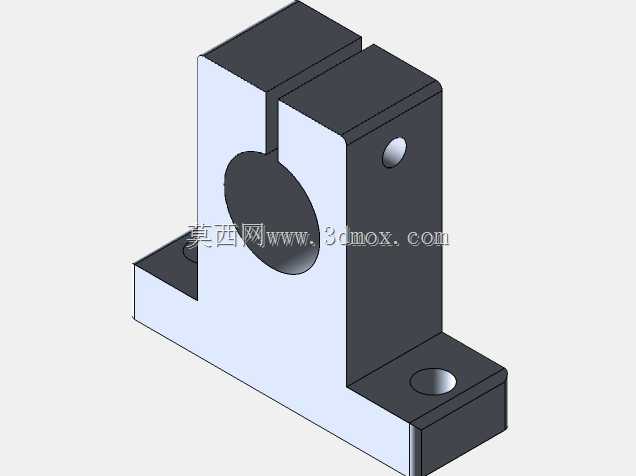

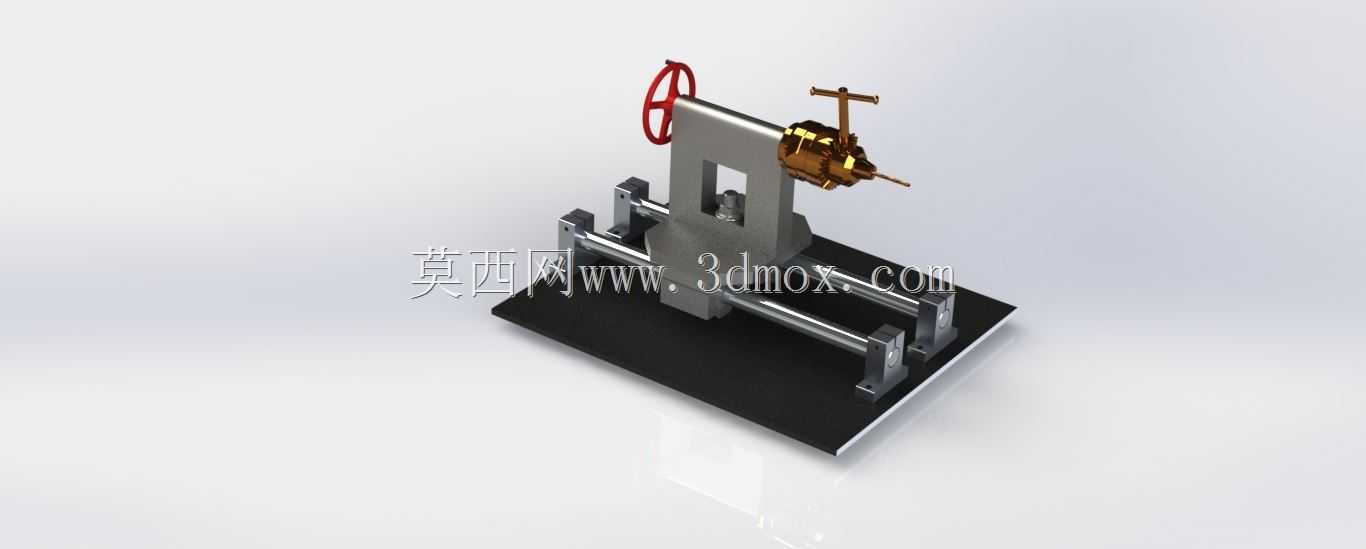

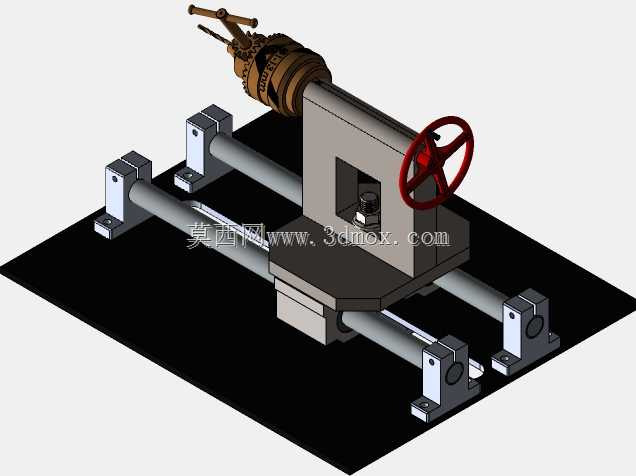

　　在普通卧式车床的加工场景里，尾座是承担长轴类工件顶持、孔系加工进给的核心配套部件，这套尾座结构针对小型工位加工需求做了适配，自带16直径钻轴与配套的滑台进给系统，可直接装夹在车床床身导轨上完成钻孔、铰孔、中心孔加工等工序，也可配合主轴卡盘完成细长轴工件的回转顶持，避免工件加工过程中出现挠曲变形。从结构布局来看，整套尾座采用分体式滑台安装设计，底部设置两组平行的光杠导轨作为滑动导向副，滑台底座通过锁紧块可在导轨任意位置固定，适配不同长度工件的加工工位调整需求，安装时需保证导轨轴线与车床主轴回转轴线的同轴度误差控制在0.02mm以内，避免顶持工件时出现别劲、加工锥度超差的问题。

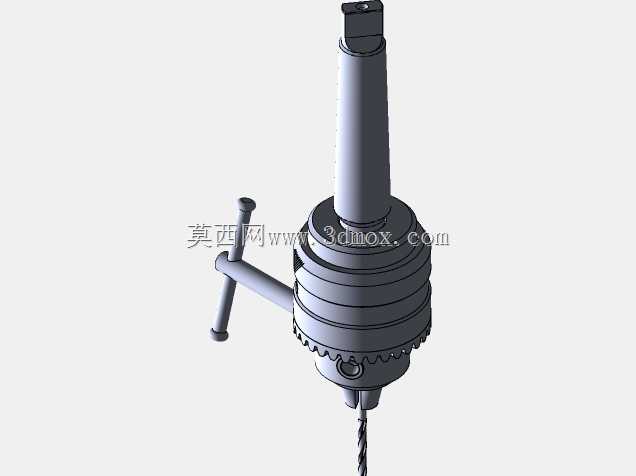

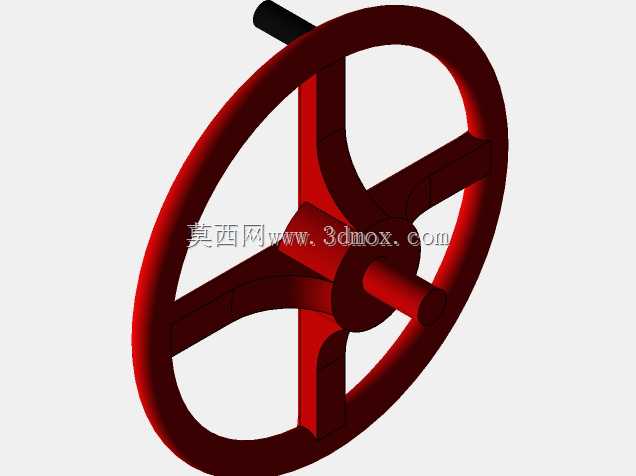

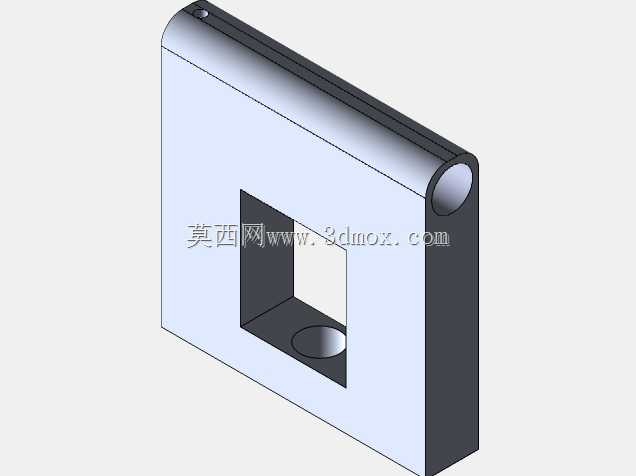

　　尾座主体的立式支架采用箱型焊接结构，内部做加强筋布局，可承受钻削进给时的轴向切削反力，避免进给过程中出现支架颤振影响孔加工表面粗糙度。手轮驱动的进给机构采用梯形丝杠传动，丝杠导程选用5mm规格，转动手轮时可带动钻轴套筒做轴向进给，手轮侧设置刻度盘，每格进给量对应0.05mm，方便操作人员控制钻孔深度，满足不同深度孔的加工精度要求。钻轴部分采用莫氏锥孔装夹结构，可适配16mm直径直柄钻头、中心钻、铰刀等常用孔加工刀具，锥孔配合面的接触率不低于75%，保证刀具装夹后的回转精度，钻轴套筒与主体支架的配合间隙可通过侧部的调整镶条进行补偿，长期使用磨损后无需更换主体部件，仅调整镶条即可恢复配合精度，降低设备维护成本。

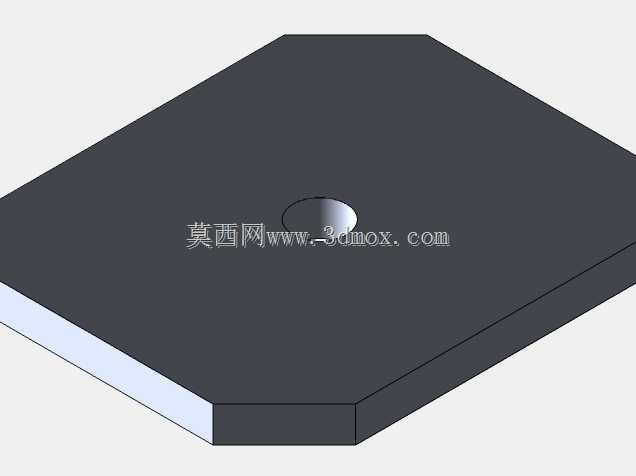

　　顶部设置的锁紧手柄可在钻轴进给到位后锁紧套筒，避免加工过程中套筒受切削力后退，保证孔加工深度的稳定性。配套的Sce小车系统即底部滑台移动机构，滑台的移动采用手动推拉方式，到位后通过两侧的压紧螺栓将滑台与底部导轨锁死，滑台的行程范围可覆盖0-300mm的轴向调整距离，可适配最大长度500mm以内的轴类工件顶持需求。在实际加工应用中，这套尾座结构除了常规的车床配套使用外，也可单独作为小型钻孔工位的进给单元使用，安装在专用工装台面上完成小型零件的端面孔加工，无需额外配置专用钻床，适合小型机加工车间的多工序柔性加工需求。

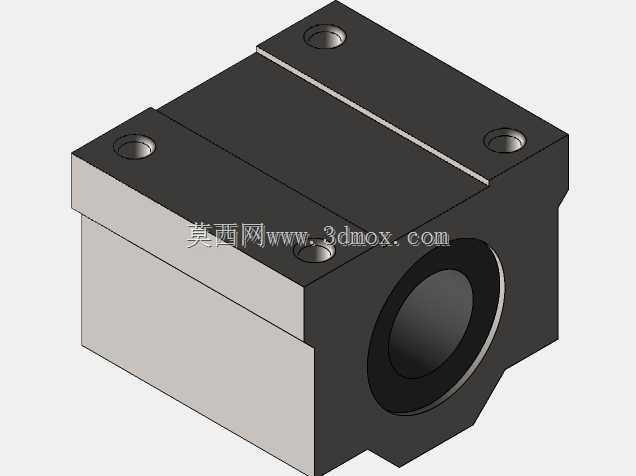

　　设计过程中对尾座的重心做了优化，整体重心落在滑台底座的中心区域，滑台移动时不会出现偏载卡滞的问题，导轨选用光杠式导向而非燕尾槽导向，主要是考虑到小型加工场景下的排屑需求，铁屑不会堆积在导向面上造成滑动卡滞，日常维护仅需定期在光杠表面涂抹润滑脂即可保证滑动顺畅。钻轴的轴向窜动精度控制在0.01mm以内，可满足IT7级精度的孔加工要求，针对有色金属、低碳钢等常用加工材质的钻削工况，进给机构的刚性可承受最大1500N的轴向钻削力，加工16mm直径的低碳钢通孔时不会出现明显的让刀现象。尾座手轮的操作半径设置为120mm，操作人员单手即可完成进给操作，锁紧手柄的操作力不大于20N，无需借助额外工具即可完成锁紧与松开动作，适配批量加工时的快速工位调整需求。安装边界方面，整套尾座的底部安装导轨中心距为120mm，可直接适配多数小型卧式车床的床身导轨安装尺寸，无需额外做安装转接板，尾座主体的最大高度为210mm，安装后不会与车床的刀架行程产生干涉，横向最大宽度为180mm，可在床身导轨上自由移动，不会与卡盘、中心架等其他车床附件产生位置冲突。
