小型台式数控钻孔加工设备机架结构

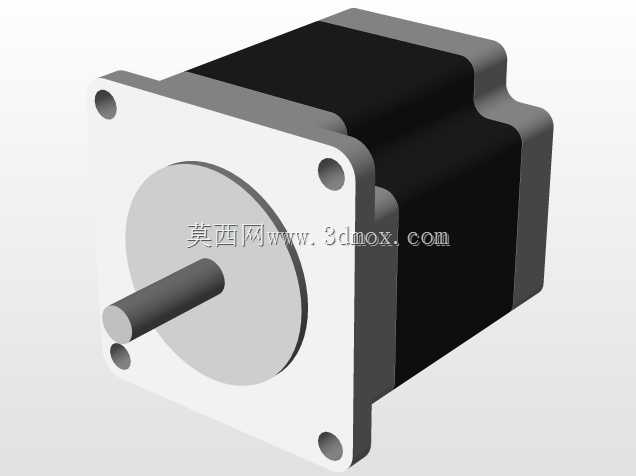

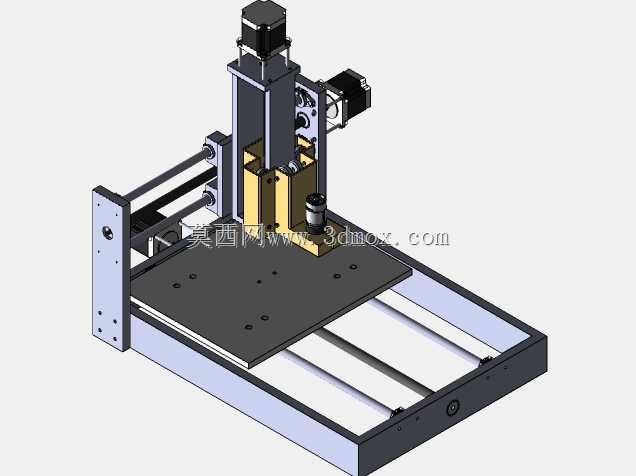

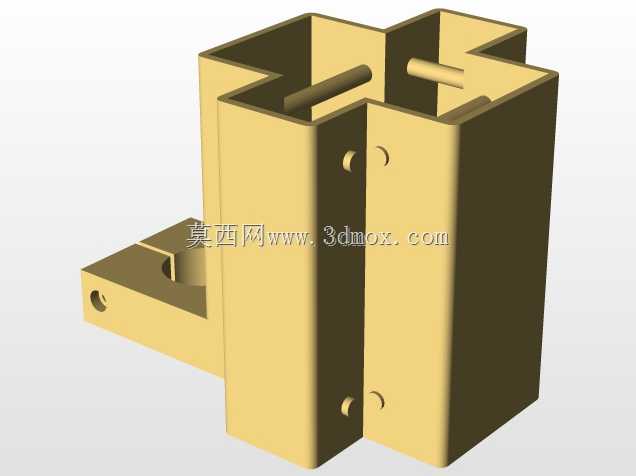

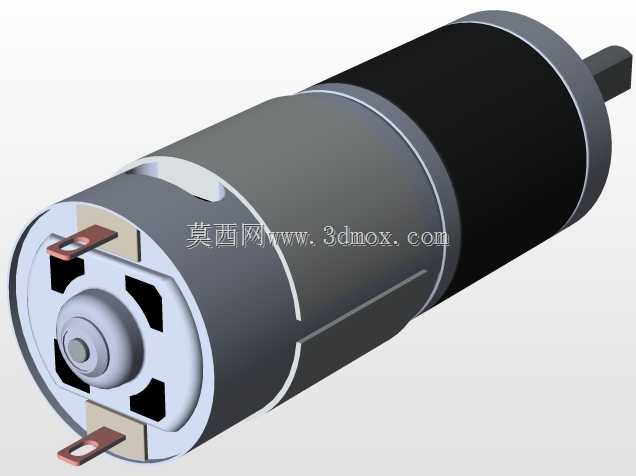

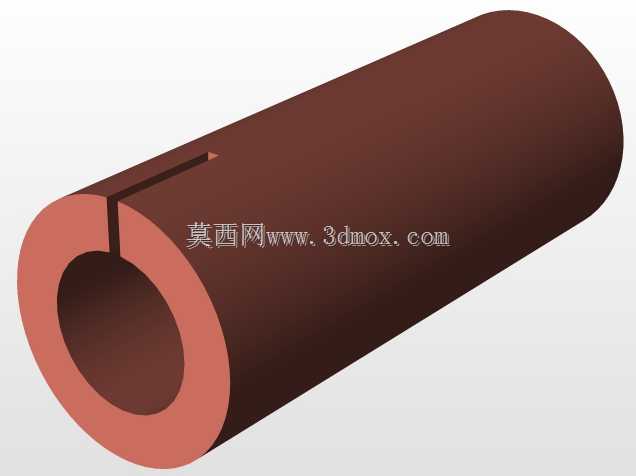

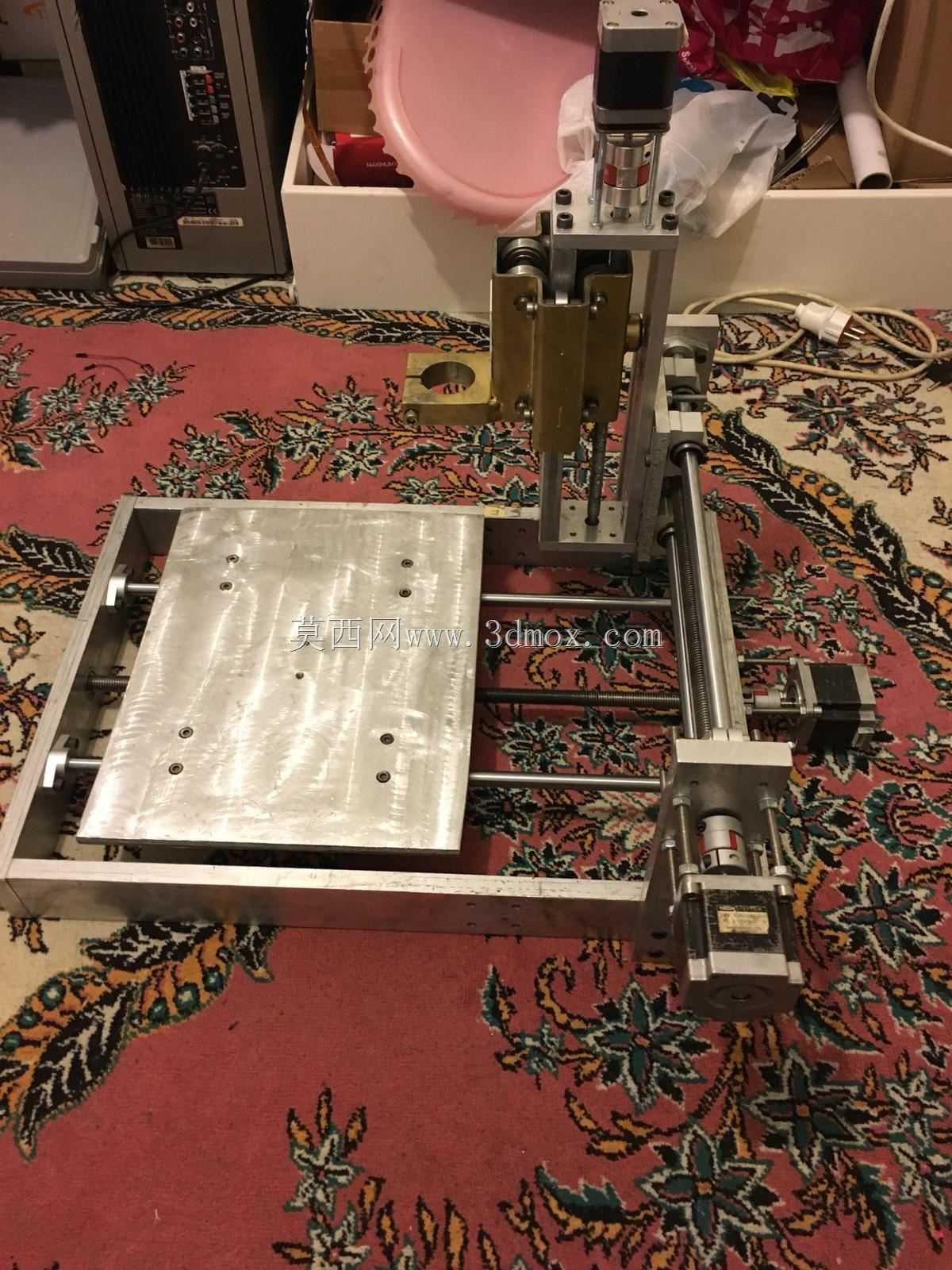

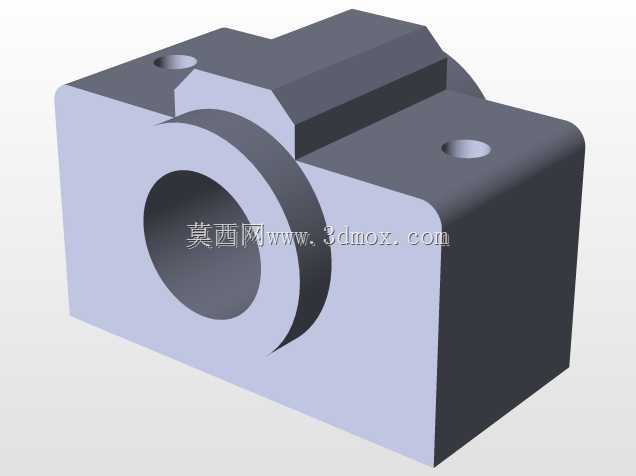

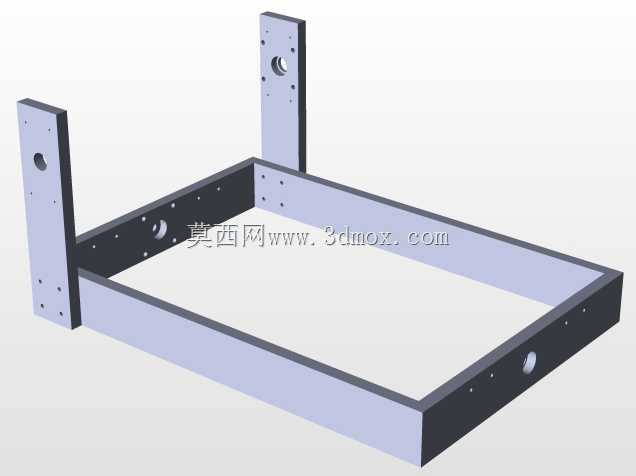

这套结构针对小尺寸工件的钻孔加工场景设计，常见于五金加工门店的小批量零件生产、教学实训场景的数控加工演示、个人工坊的精密小件钻孔作业，可覆盖铝件、塑料件、薄铜板等易切削材质的钻孔工序，无需占用大型机床的加工排期，适配小规格工件的快速钻孔需求。整体采用框式焊接机架作为承载基础，两侧立式安装板预留了传动组件与主轴单元的安装孔位，底部框体的平面度在设计阶段就预留了加工余量，安装时可通过配磨保证移动平台的运行平面度，避免因机架变形导致的钻孔位置偏差。机架的安装边界充分考虑了桌面放置的需求，整体宽度控制在常规工作台的承载范围内，底部预留了四个固定脚座的安装孔，可直接通过螺栓固定在标准工作台上，也可加装减震脚垫降低运行时的振动传递。设计阶段优先考虑了传动组件的布局合理性，三个步进电机的安装位分别对应X、Y、Z三个移动轴的传动端，其中X、Y轴负责带动工件装夹平台做平面进给运动，Z轴安装位预留了12V直流钻孔电机的固定空间，钻孔主轴的进给行程可通过调整安装板上的限位块位置灵活设定，适配不同厚度工件的钻孔深度需求。两侧立板的孔位经过同轴度校验设计，保证Z轴传动导轨安装后与工作台面的垂直度，避免钻孔时出现主轴偏摆导致的孔壁粗糙、孔径超差问题。框体侧面预留了走线槽的安装位置，可将电机供电线、限位开关信号线统一收纳，避免运行过程中管线与移动部件发生干涉。机架的板材选型兼顾了刚性与轻量化需求，立板与框体侧板采用不同厚度的钢板焊接，受力集中的电机安装位额外增加了加强筋结构，避免电机启停时的反作用力导致安装板变形。在实际装配场景中，这套机架可直接搭配标准线性导轨、滚珠丝杠组件完成整机搭建，所有安装孔位的位置公差按照IT7级精度设计，可减少装配时的配钻、锉修工作量，缩短整机的装配周期。针对小型钻孔加工的排屑需求，框体底部预留了排屑口的安装位置，加工产生的切屑可通过排屑口直接落入下方的集屑盒，无需频繁清理工作台面的积屑。
