挤压成型铝制电子设备防护外壳结构

项目分类:通讯工具类 发布时间:2026-02-28 ID:1143336
  • 挤压成型铝制电子设备防护外壳结构
  • 挤压成型铝制电子设备防护外壳结构
  • 挤压成型铝制电子设备防护外壳结构
  • 挤压成型铝制电子设备防护外壳结构
  • 挤压成型铝制电子设备防护外壳结构
  • 挤压成型铝制电子设备防护外壳结构
  • 挤压成型铝制电子设备防护外壳结构
  • 挤压成型铝制电子设备防护外壳结构
  • 挤压成型铝制电子设备防护外壳结构
  • 挤压成型铝制电子设备防护外壳结构

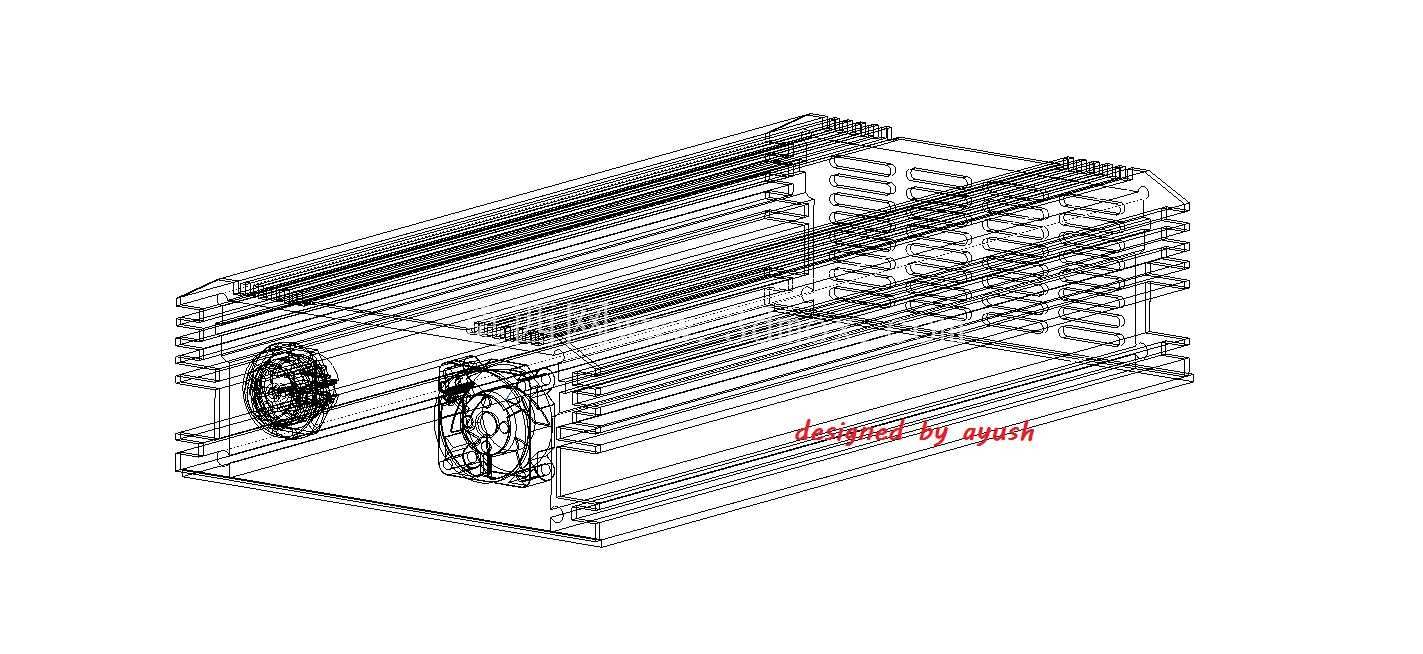

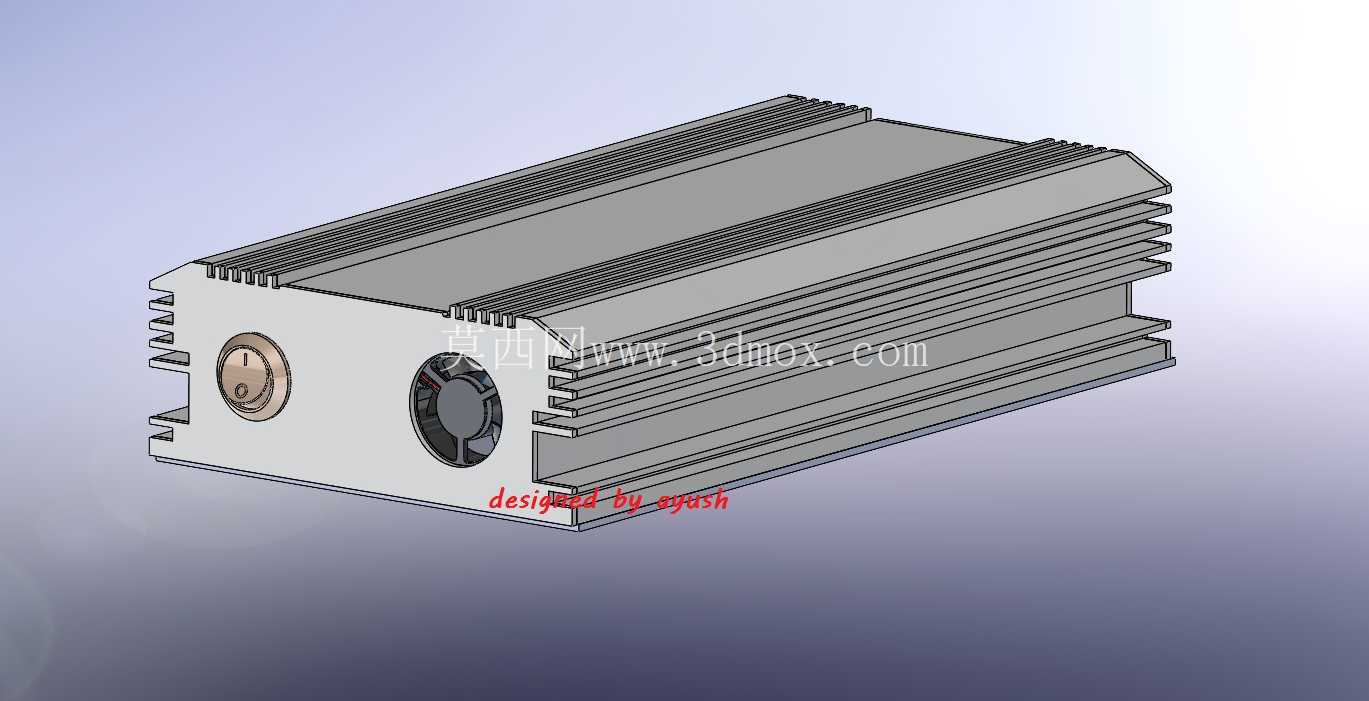

  这类挤压成型的铝制外壳,在小型通讯终端、工业信号转换模块、嵌入式控制单元这类场景里用得非常普遍,做结构设计的时候最先要考虑的就是型材截面的通用性,毕竟开一套挤压模的成本不低,截面定下来之后,只需要调整型材的裁切长度,就能适配不同PCB尺寸的内置板卡,不用反复修改模具,能把单台产品的壳体成本压到很低。从结构上看,壳体主体采用6063铝合金挤压成型,外表面的多道平行肋条不是单纯做装饰用,一方面是增大壳体和空气的接触面积,内置板卡工作产生的热量可以通过内壁直接传导到肋条上,靠自然对流就能把热量散出去,很多低功耗的通讯模块甚至不用额外加装散热片,靠壳体本身就能满足温升要求;另一方面这些肋条也能提升壳体的整体刚性,同样壁厚的情况下,带肋条的型材抗弯折、抗挤压能力比光面铝管高不少,在设备运输、现场安装的时候不容易因为磕碰出现壳体变形,避免挤压到内部的电路板造成元器件虚焊或者线路断裂。

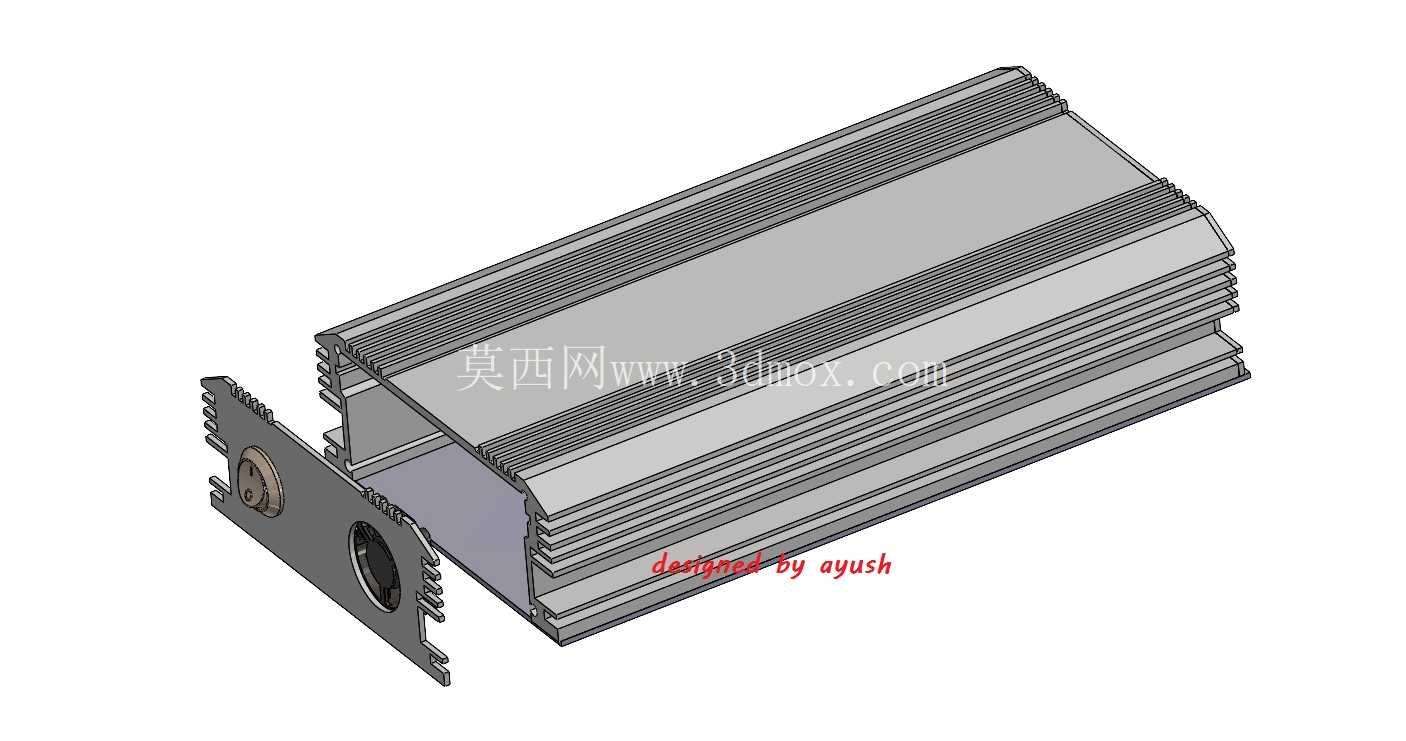

  壳体两端的端板安装位是在挤压截面里直接预留的卡槽,端板不用额外打螺丝固定到型材侧壁,直接顺着卡槽滑进去之后,靠端板上的锁紧结构就能固定,装配的时候省了不少拧螺丝的工序,现场维护的时候拆开端板就能直接插拔内部的板卡,不用把整个壳体从安装位上拆下来。两端预留的接口位分别对应不同的接插件,一端是圆形的电源输入接口安装位,做了内凹的沉台设计,接插件装好之后,插头插上去不会突出壳体端面太多,避免现场布线的时候被线缆拉扯把接口掰松;另一端是多针的信号接口位,周围预留了密封胶圈的安装槽,如果是户外使用的场景,在端板和型材接触的位置、接口和端板的缝隙里打密封胶或者装胶圈,就能达到IP65左右的防护等级,应付户外的雨淋、粉尘环境完全没问题。

  做这类壳体设计的时候,安装边界的尺寸要卡得很准,型材的截面宽度和高度要和内部PCB的最大尺寸留够0.3-0.5mm的间隙,方便PCB顺着壳体内部的导轨槽滑进去,不能留太大间隙,不然设备受震动的时候PCB会在壳体内晃,时间长了容易出现接插件接触不良的问题;也不能留太小的间隙,不然挤压型材的尺寸公差加上PCB的制版公差,很可能出现PCB插不进去的情况,批量生产的时候会出很多装配问题。型材的壁厚一般选1.2-1.5mm就足够,这个厚度既能保证挤压的时候型材成型饱满,不会出现缺料、变形的问题,也能保证后续攻丝、铣削接口位的时候有足够的加工余量,不会因为壁厚太薄导致加工的时候把壳体铣穿。

  另外壳体表面的处理一般会做导电氧化,不用做喷涂,这样壳体本身就能充当屏蔽层,内部电路产生的电磁辐射不会外泄,外界的电磁干扰也不会影响内部电路的工作,对于通讯类设备来说,这个特性非常重要,能省掉额外加金属屏蔽罩的成本。很多做工业通讯模块的厂家,都会选这类通用的挤压铝壳,只需要根据自己的接口需求在端板上开对应的孔,再调整型材的裁切长度,就能快速做出自己的产品外壳,不用从零开始设计壳体结构,能大幅缩短产品的研发周期,也能降低开模带来的前期投入风险。在实际安装的时候,这类壳体一般会配套专用的安装卡件,可以直接卡在标准DIN导轨上,用在工业控制柜里的时候,和其他工控设备并排安装非常方便,也可以在壳体侧面加装固定耳,用螺丝直接固定在设备面板或者墙面安装位上,适配不同的安装场景。设计的时候还要注意,壳体内部的导轨槽尺寸要和常用的PCB板厚匹配,一般预留1.6mm和2.0mm两种板厚的兼容间隙,这样不管是用薄板还是厚板的PCB都能装进去,提升壳体的通用适配性。
