双螺栓紧固式管道支撑抱箍结构设计

　　在民用给排水、工业流体输送、暖通空调管路布设以及小型设备液压、气动管线排布场景中，这类环形抱箍是最常用的管路支撑固定元件，核心作用是将管线约束在预设安装位置，抵消管路内流体流动产生的振动、温度变化带来的轴向伸缩位移，以及管路自重带来的径向载荷，避免管线出现移位、晃动、接口松脱等问题。不同于单侧锁紧的轻型喉箍，这款双螺栓锁紧的抱箍结构，更适配中等管径的刚性管路固定场景，两个锁紧点位对称分布在环形结构的上下侧，锁紧时环体对管道外壁的压紧力分布更均匀，不会出现单侧锁紧带来的环体偏斜、局部压应力集中损伤管道外壁的问题，尤其适合PVC、PPR等塑性管材，以及薄壁不锈钢管路的固定作业。

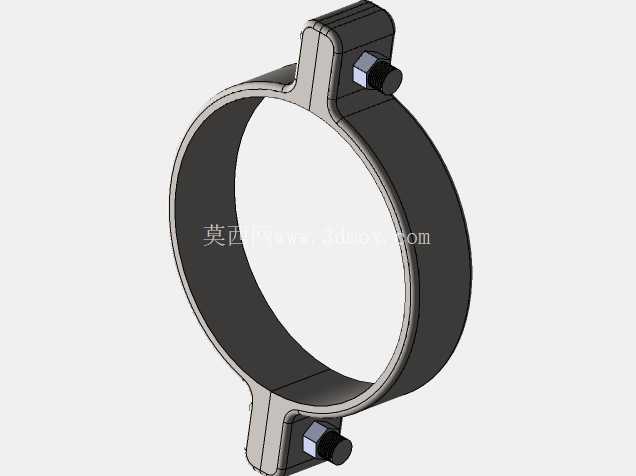

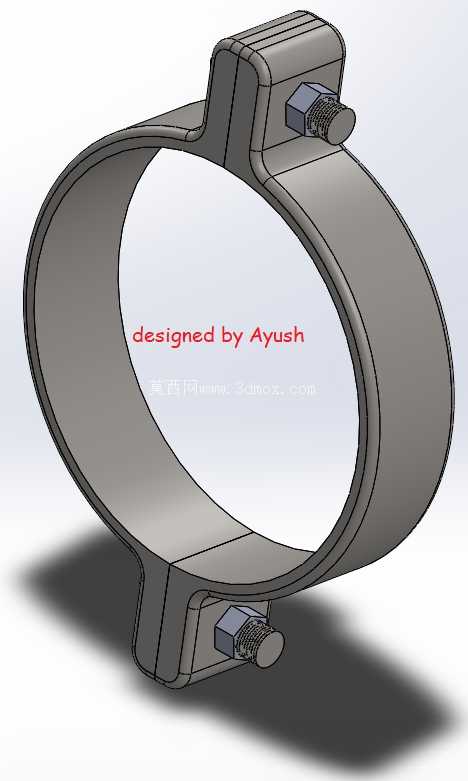

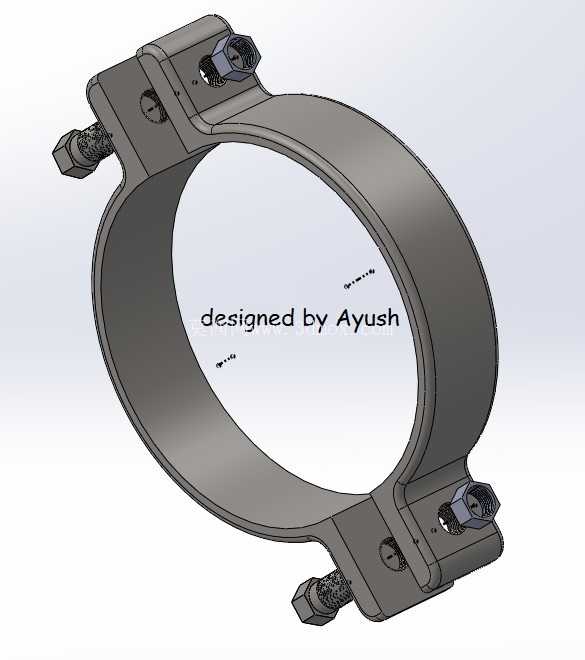

　　从结构设计逻辑来看，这款抱箍的环体采用等宽度的弯制成型结构，环体内壁为光滑圆弧面，没有额外的防滑凸齿，避免硬接触刮伤管道外壁的防腐层或者薄壁管材的壁面，环体的两个对接端分别做了加厚凸台处理，凸台上预制了螺栓穿装孔，配套的螺栓为标准外六角紧固件，螺栓与凸台之间没有额外的铰接结构，依靠环体自身的形变余量来适配穿装，这种设计大幅简化了零件加工工序，环体可以直接通过钣金冲压、弯卷成型，不需要额外的焊接或者铆接工序来装配铰接轴，量产时的加工效率更高，成本也更可控。

　　在安装边界的适配性上，这类抱箍的环体内径是核心选型参数，选型时需要匹配管道的实际外径，预留0.5-1mm的装配间隙，方便安装时将抱箍顺利套入管道外壁，锁紧时螺栓的拧紧扭矩需要控制在合理区间，既要保证环体与管道外壁有足够的摩擦力来抵抗轴向滑移，又不能扭矩过大导致环体出现塑性形变，或者将薄壁管材压变形。安装时通常会在抱箍与安装基础之间加装配套的固定座，比如墙面安装时搭配膨胀螺栓固定的底座，设备机架上安装时可以搭配焊接式或者螺栓固定式的支架，抱箍本身的两个锁紧螺栓在安装时需要同步拧紧，避免两侧压紧力不一致导致环体偏斜，影响固定效果。从实际使用的工况适配来看，这种结构的抱箍可以适配常温工况下的水、油、低压气体管路固定，环体如果采用不锈钢材质可以适配有防腐需求的化工管路或者户外露天布设的管路，如果采用碳钢镀锌材质则可以适配普通室内干燥环境下的管路布设，相比焊接式的管道固定支架，这种抱箍式的固定结构属于可拆卸连接，后期管路维护、移位时不需要破坏管道或者安装基础，只需要松开螺栓即可调整管道位置或者更换管路元件，拆装效率更高。

　　在结构细节处理上，环体的两个边缘都做了小圆弧倒钝处理，没有尖锐的冲切毛刺，既可以避免安装时划伤操作人员，也能防止长期使用过程中毛刺割伤管道外壁的保温层或者防腐层，锁紧凸台的位置做了局部的加宽加厚处理，避免螺栓拧紧时凸台位置出现应力开裂，提升整体结构的抗载荷能力。这类抱箍在实际工程应用中，通常会根据管路的载荷分布来设置安装间距，比如水平布设的管路，在管路接口位置、阀门安装位置、管路转弯位置都需要额外加装抱箍做支撑，长距离直段管路则根据管材的刚度特性按标准间距布设，避免管路出现下垂变形，影响流体输送效率或者在管路接口处产生额外的弯曲应力。
