带三角侧接法兰的双端法兰管路连接件

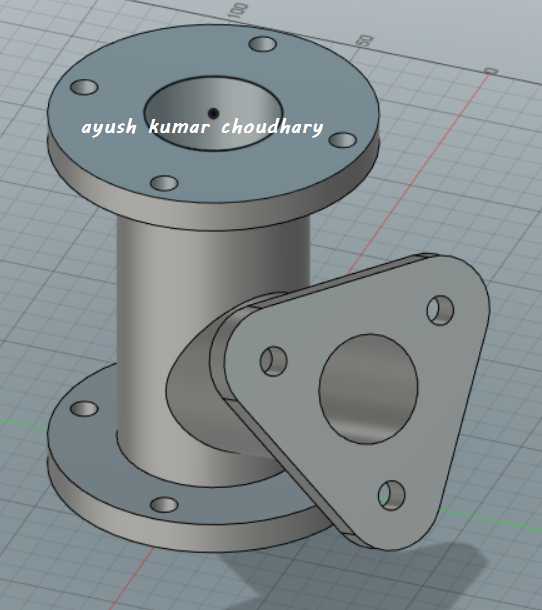

这款管路连接件主要面向流体输送管路的布设场景，在液压站油路排布、车间压缩空气管路改造、小型给排水管路接驳、化工试验台介质输送等场景中都能适配，核心作用是实现不同走向管路的刚性对接，解决直连管路无法适配的转角、异向接驳需求。从结构设计来看，主体采用圆筒状通腔结构，两端设置圆形法兰盘，法兰盘上均匀分布四个安装通孔，可通过螺栓与对应规格的管路法兰实现端面压紧密封，安装时可根据管路走向调整周向安装角度，适配不同的螺栓孔对位需求。侧部延伸的三角状法兰接盘，设置三个呈三角分布的安装孔与中心通腔，可实现垂直于主管路方向的支路引出，无需额外加装三通转接件，减少管路接驳点的泄漏风险。设计阶段优先考虑了安装边界的适配性，主体圆筒的通径与两端法兰的密封面尺寸匹配常规低压流体输送管路的通用规格，侧接三角法兰的中心高度与两端法兰端面保持合理间距，安装时不会与主管路的螺栓、密封垫圈产生空间干涉，侧接法兰的三个安装孔中心距经过适配，可匹配常规小型支管的法兰安装尺寸，无需额外加工转接板。结构受力层面，圆筒主体与两端法兰、侧接法兰的衔接位置做了圆弧过渡处理，避免应力集中导致的管路受压开裂，法兰端面预留了密封垫圈的安装槽位，安装时可嵌入橡胶或金属密封垫，保证端面密封的可靠性。实际选型使用时，可根据管路的输送介质压力、通径需求匹配对应的紧固件与密封件，两端法兰的安装孔位可适配公制常规螺栓规格，现场安装无需定制特殊紧固件，侧接支路可接驳压力表、小型支管、泄压阀等附属元件，在紧凑布设的管路场景中能有效节省安装空间，减少管路转接件的使用数量，降低整体管路的故障点。
