可补偿角度偏差十字轴式万向联轴器

　　在各类动力传输系统中，两根旋转轴的轴线很难做到绝对共线，安装误差、机架受力形变、工作过程中的部件位移都会带来轴线的角度偏差或是径向偏移，这时候就需要用到万向联轴器来完成动力的衔接，避免刚性连接带来的轴系附加载荷、轴承过早磨损、传动卡滞甚至轴件断裂的问题。这类十字轴结构的万向联轴器，核心功能就是在两轴存在夹角的工况下，持续稳定传递旋转运动与扭矩，不会因为轴线相交就出现传动中断的情况。

　　从实际应用场景来看，这类联轴器覆盖的工况非常广，小到小型机电设备的动力输出衔接，大到输送线的辊筒传动、机床的进给轴传动、农用机械的动力传输、改装设备的动力转接，只要存在两轴不平行、有一定角度偏移的传动需求，都能看到这类结构的身影。和刚性联轴器不同，它不需要安装时将两轴轴线调整到完全重合的状态，能容忍一定范围内的角度偏差，大幅降低安装调试的精度要求，同时能在设备运行过程中吸收工作振动带来的轴线小幅窜动，保护整个传动链上的电机、轴承等核心部件。

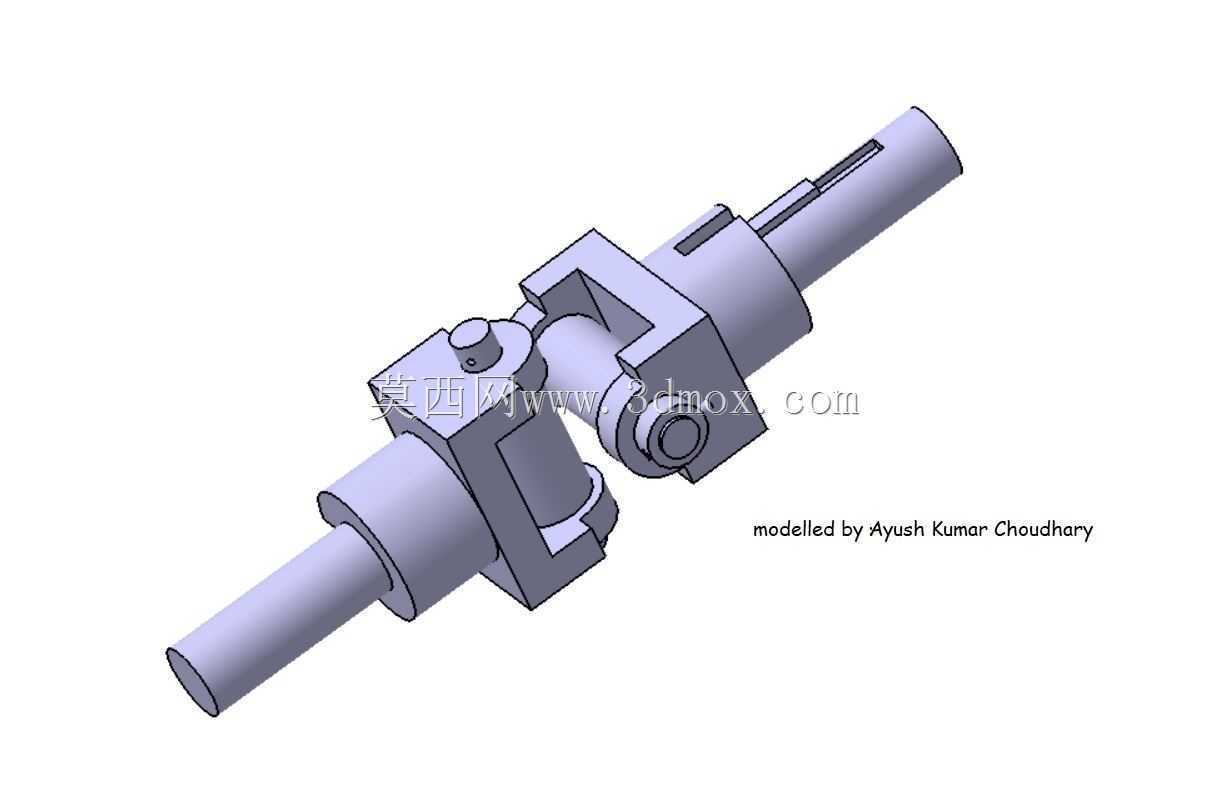

　　从结构设计思路来看，这个模型采用的是单十字轴的万向节结构，两端为带轴伸的连接端，中间通过十字铰接结构实现两个方向的角度摆动自由度。两端的轴段为等直径圆柱结构，可直接插入配套的带座轴承内做旋转支撑，也可以通过联轴器、键连接的方式和主动、从动轴完成对接。十字轴的铰接位置预留了足够的摆动间隙，允许两轴之间存在一定的夹角，铰接副的接触面做了贴合度优化，能在转动过程中保持接触面均匀受力，避免局部应力集中导致的部件过早磨损。整体结构没有多余的冗余设计，所有壁厚、轴径尺寸都按照常规中小扭矩传动的载荷需求做了匹配，轴段的长度设计兼顾了安装时的支撑跨距需求，不会因为轴伸过短导致支撑点距离铰接点太近带来附加弯矩，也不会因为轴伸过长导致高速转动时出现挠性变形。

　　在安装边界上，这个联轴器的整体径向尺寸围绕十字铰接中心做对称分布，安装时需要预留出足够的径向摆动空间，避免联轴器转动过程中和周边的机架、护罩等部件发生运动干涉。两端轴段的同轴度在零夹角状态下保持一致，当存在传动夹角时，单万向节结构会带来瞬时传动比的小幅波动，因此在对传动匀速性要求较高的工况下，通常会成对使用这类万向联轴器，通过中间轴的布置抵消角度带来的转速波动。设计建模时，铰接位置的配合间隙需要严格控制，间隙过大会导致传动回程误差增大，传动精度下降，间隙过小则会导致铰接部位转动卡滞，角度补偿功能失效。轴段和十字节连接的部位做了加强过渡，避免扭矩传递过程中在应力集中的根部位置出现断裂。整个零件的外形没有复杂的曲面结构，所有加工面均为常规的车削、铣削可加工面，适合常规的机械加工工艺生产，铰接部位可根据载荷需求选择加装轴套或是轴承来降低转动摩擦，提升使用寿命。在做设备选型时，需要根据实际传递的扭矩大小、工作转速、两轴的最大偏转角度来匹配对应尺寸的联轴器，确保轴径的抗扭强度、十字销的抗剪切强度满足工况载荷要求，避免小尺寸联轴器用在大扭矩工况下出现部件损坏。
