两级倍速齿轮变速箱带驱动电机结构

这套带驱动电机的两级倍速齿轮传动结构，核心应用场景覆盖中小功率工业输送线、小型专用加工设备的动力匹配环节，也可作为教学演示用传动实训装置的核心结构件，适配需要对输入转速做两级倍率调整、同时保证传动扭矩稳定输出的工况。从实际用途来看，这套结构可直接将驱动电机输出的额定转速，通过两级齿轮啮合的传动比匹配，输出符合工况需求的工作转速，相比单级传动结构，两级布局能在更紧凑的箱体空间内实现更大的传动比范围，同时避免单级大齿轮带来的结构冗余、运转振动偏大的问题。

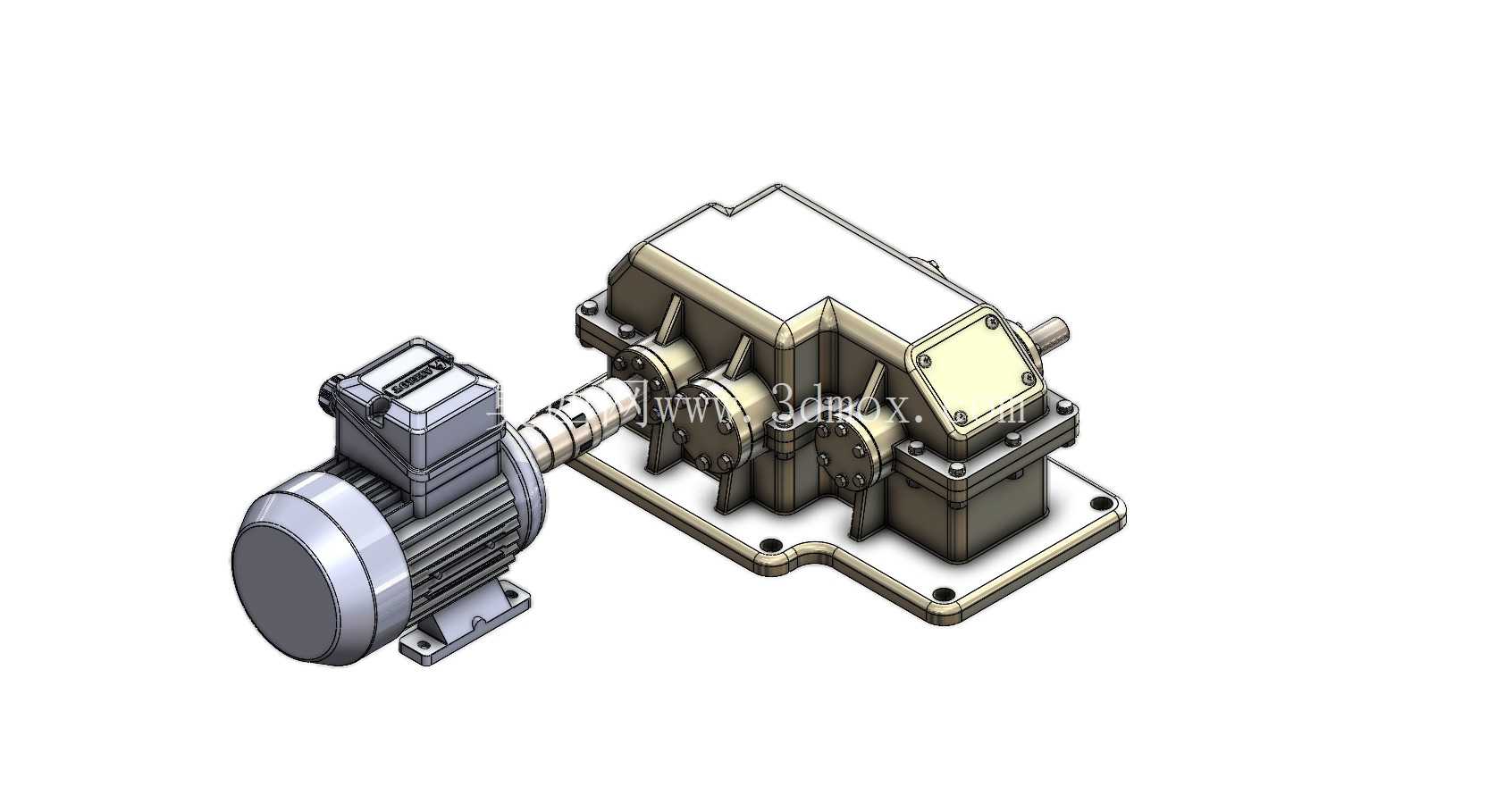

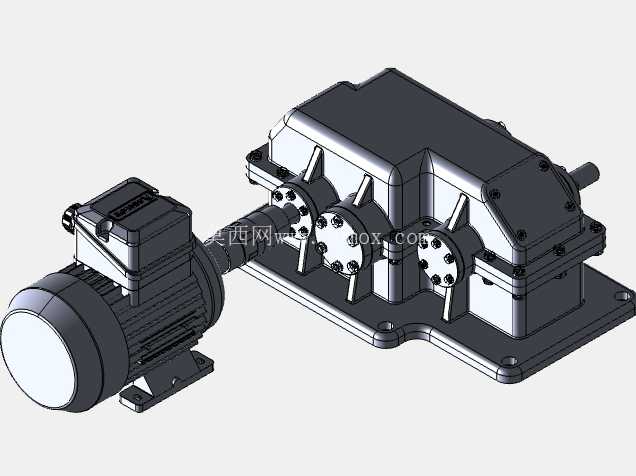

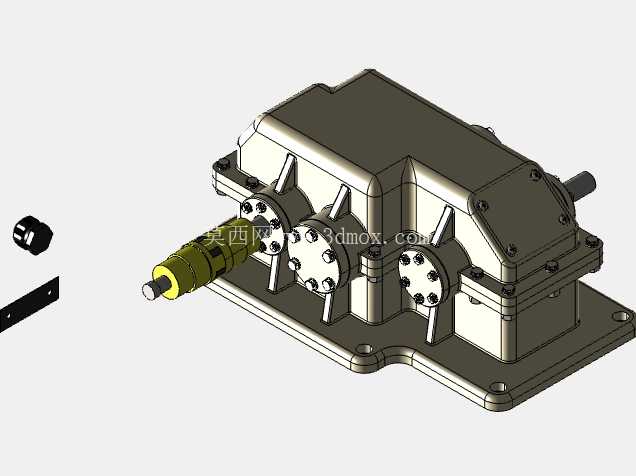

功能特性层面，整套结构采用一体化安装底板设计，驱动电机与齿轮箱通过法兰直连定位，省去了额外的联轴器调整环节，安装时只需将底板固定在设备机架的对应安装位，即可完成动力单元的初步定位，大幅降低现场装配的对中难度。齿轮箱采用剖分式箱体结构，上下箱体通过定位销与螺栓紧固连接，日常维护时只需拆开上箱体即可检查内部齿轮啮合状态、更换润滑脂，无需整体拆卸动力输入输出端的外接部件。箱体侧面预留的轴承端盖采用螺栓压紧结构，可通过调整端盖垫片厚度来控制齿轮轴的轴向窜动量，保证齿轮啮合时的齿面接触面积符合设计要求，避免偏载导致的齿面异常磨损。输入轴与电机输出轴采用平键连接传递扭矩，输出轴端预留标准轴径与键槽尺寸，可直接匹配带轮、链轮或联轴器等外接传动件，适配不同设备的动力输出接口需求。

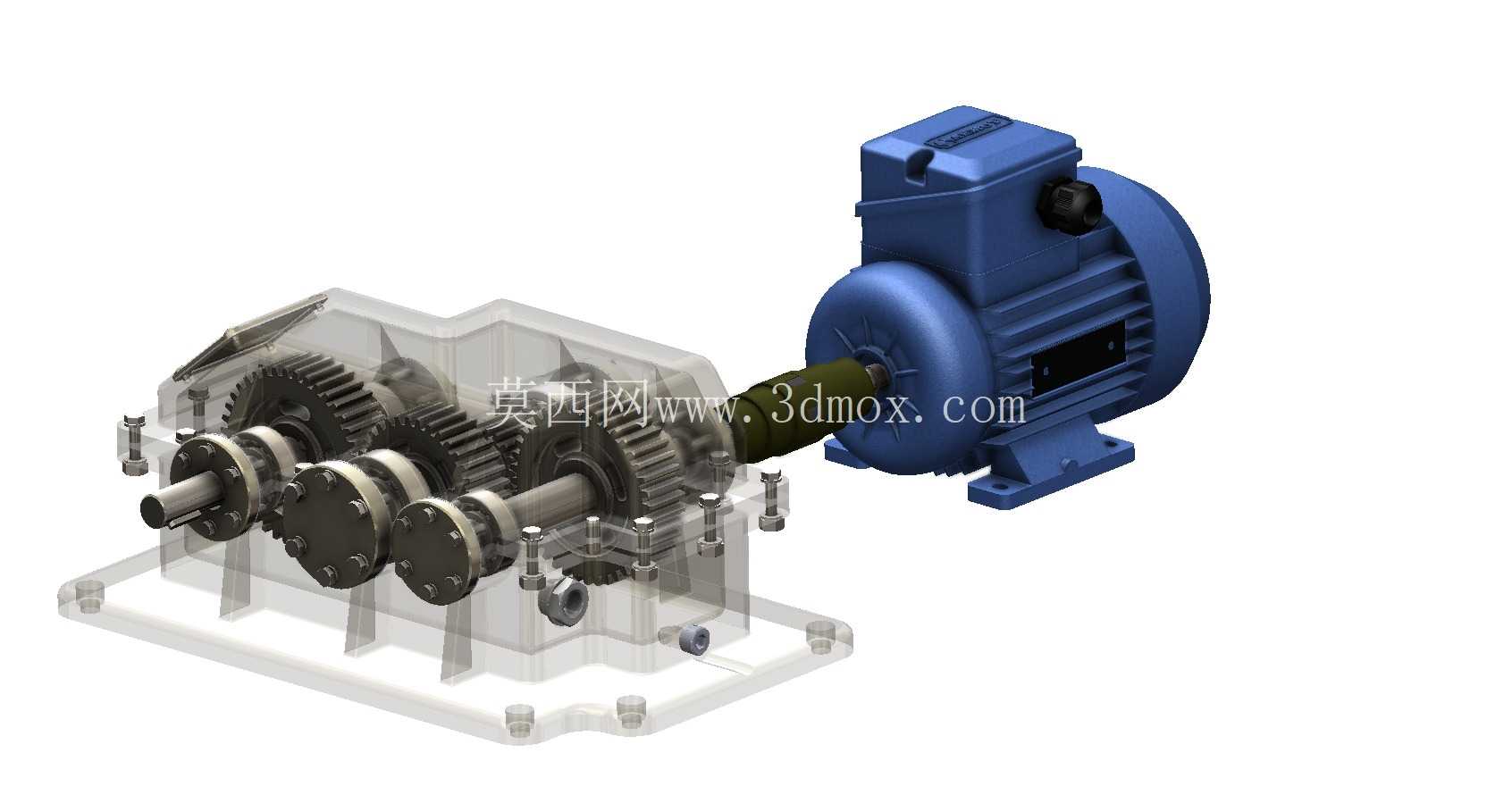

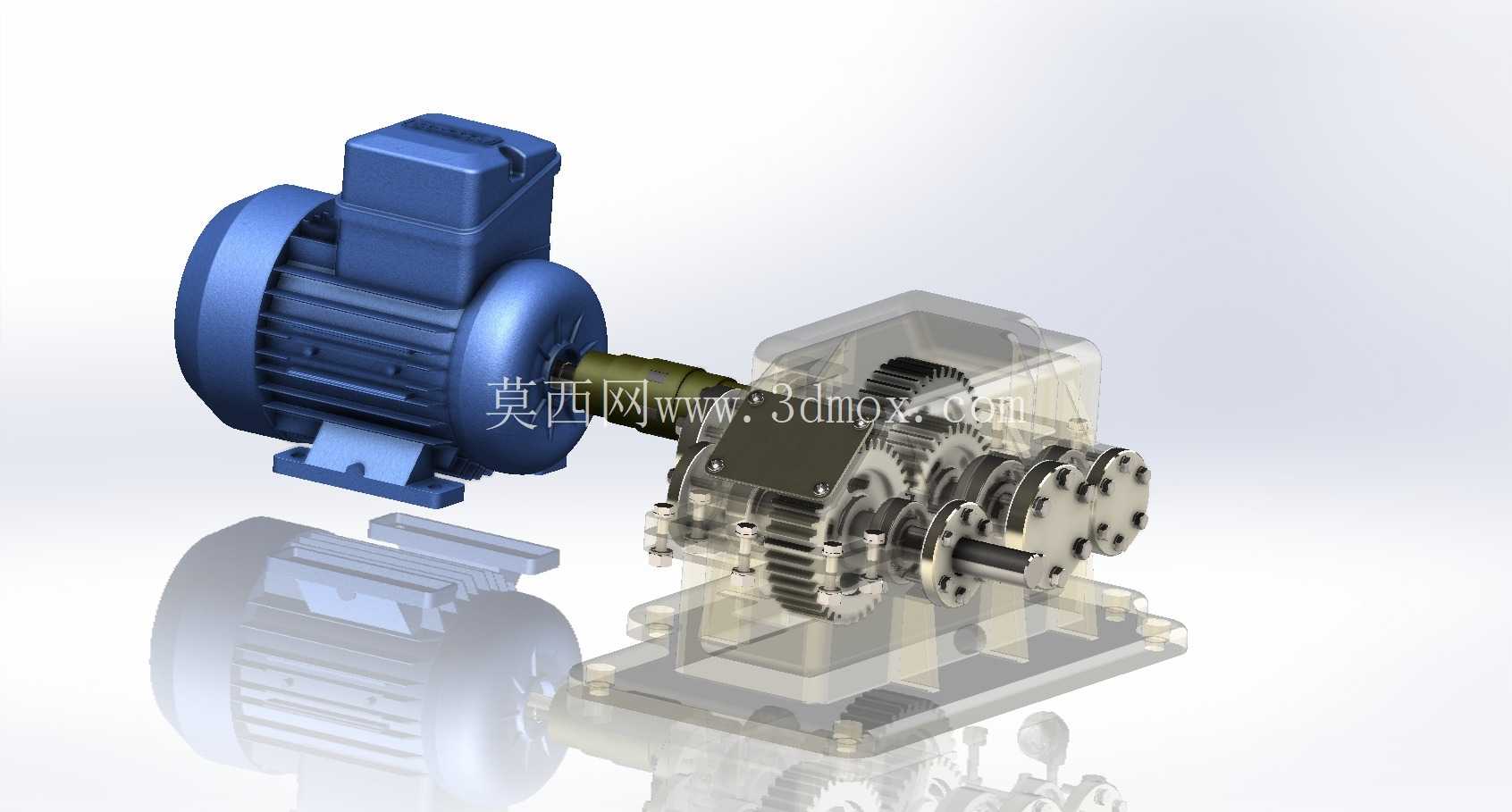

设计思路上，这套结构优先考虑了安装空间的紧凑性，将两级齿轮传动的轴线采用平行布局，齿轮全部布置在箱体内腔，润滑脂可在齿轮运转时被带至各个啮合面，无需额外设计复杂的润滑油路，适合中小功率、间歇或连续运转的工况。箱体外部的加强筋沿着轴承座受力方向布置，既可以提升箱体的整体刚性，避免齿轮啮合时的反作用力导致箱体变形，也能增加箱体的散热面积，帮助齿轮运转产生的热量快速散出，延长润滑脂与密封件的使用寿命。驱动电机采用标准卧式安装脚座，与齿轮箱共用同一块安装底板，底板上的安装孔采用长圆孔设计，可在小范围内调整电机的安装位置，适配加工时的尺寸公差，保证电机轴与齿轮箱输入轴的同轴度符合装配要求。

外形尺寸与安装边界方面，整套结构的总长度由电机机身长度与齿轮箱轴向长度叠加决定，宽度方向以齿轮箱最大外轮廓为边界，安装底板的四个固定孔位呈矩形分布，孔距尺寸匹配常用小型设备的机架安装标准，安装时需预留出箱体侧面端盖的拆卸空间，以及输出轴端外接部件的安装操作空间，避免后期维护时出现操作空间不足的问题。齿轮箱的输入轴中心高与电机轴中心高保持一致，装配时无需额外调整高度差，只需保证两轴的径向跳动量在允许公差范围内，即可避免运转时出现异常振动、噪音偏大的问题。箱体顶部的平面可作为安装传感器或接线盒的基准面，无需额外设计安装支架，进一步压缩整套动力单元的占用空间。

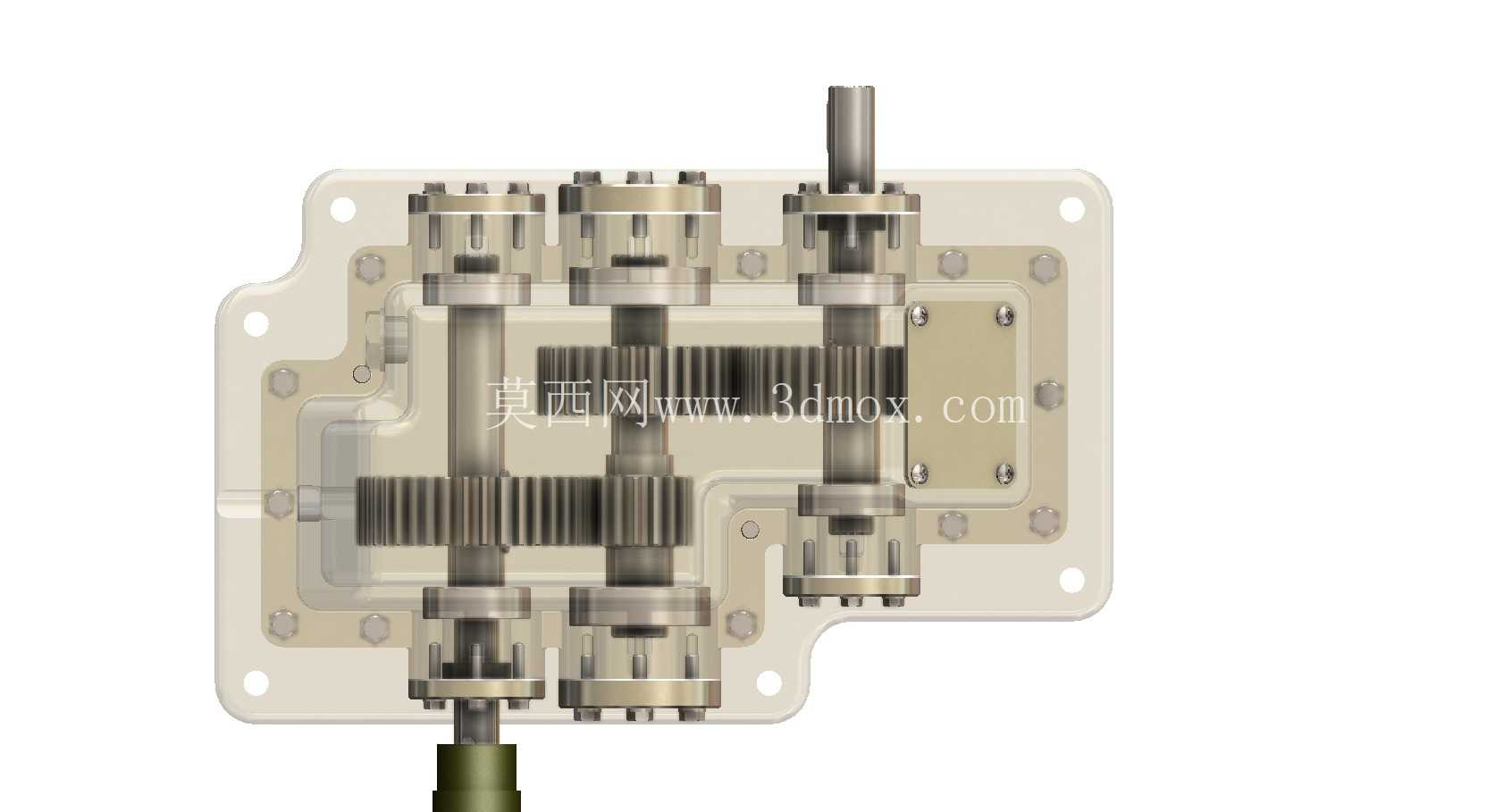

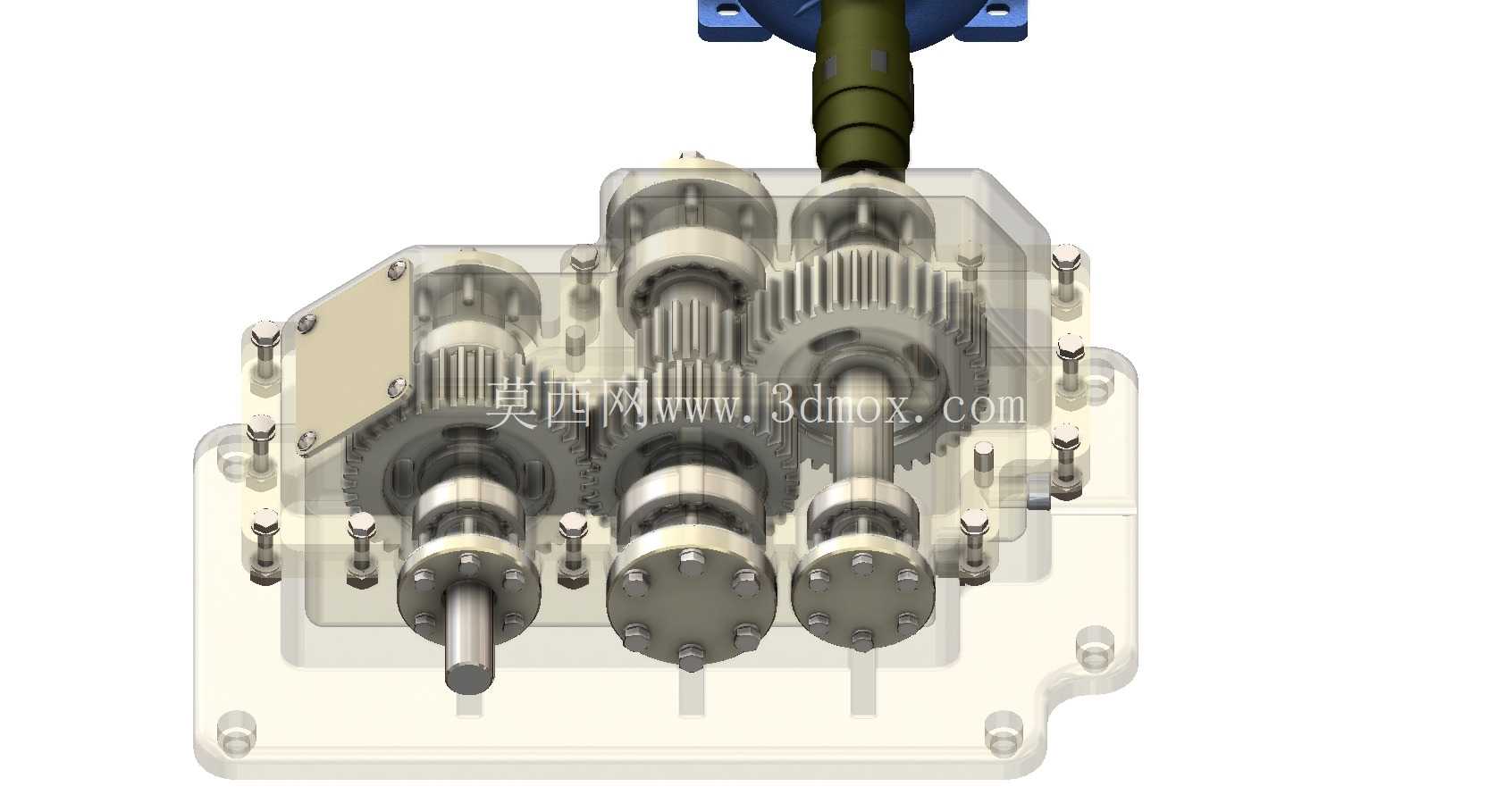

从结构细节来看，内部两级齿轮分别采用不同的齿宽设计，高速级齿轮齿宽略小于低速级，匹配不同转速下的受力特性，保证各级齿轮的接触强度与弯曲强度均衡，避免某一级齿轮提前失效。所有传动轴均采用阶梯轴设计，轴肩位置作为齿轮与轴承的轴向定位基准，轴承采用深沟球轴承，可同时承受径向力与少量轴向力，适配这类中小功率传动的受力需求。箱体结合面采用精密加工保证平面度，装配时涂覆密封胶即可避免润滑脂渗漏，无需额外加装密封垫片，减少装配工序的同时也能保证箱体的连接刚性。
