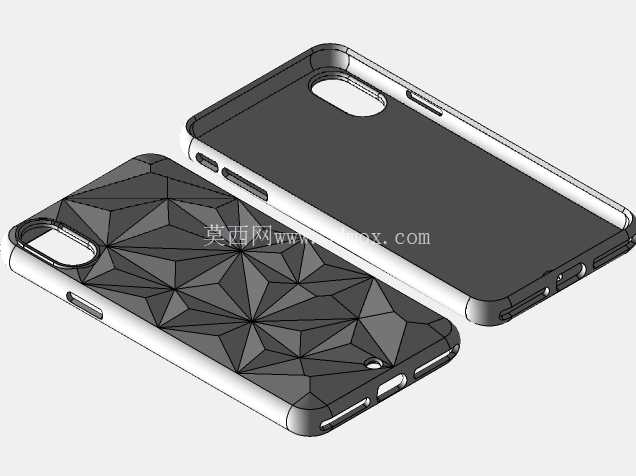

菱形纹理智能手机保护后盖结构设计

　　这款手机后盖属于智能手机配套的防护结构件，日常使用场景覆盖手持操作、桌面放置、口袋携带等全场景使用需求，核心作用是为手机背部提供防刮、抗冲击的防护屏障，同时兼顾握持时的防滑手感与外观辨识度。从结构设计层面来看，后盖整体采用与手机中框匹配的包覆式结构，边缘做了适配手机侧边按键、接口的精准让位，侧边对应音量键、电源键的位置预留了一体式按键凸台，既保证按键按压的反馈手感，又避免侧边缝隙进灰；底部对应充电接口、扬声器出声孔、麦克风拾音孔的位置做了精准开孔，开孔边缘做了0.2mm的圆角过渡，避免长期插拔充电线时刮伤线材外被，同时保证出声、拾音通道无遮挡；背部左上角对应手机后置摄像头模组的位置做了下沉式凸台让位，凸台高度比摄像头镜片高出0.3mm，当手机背部朝下放置在桌面时，凸台先接触桌面，避免镜片直接摩擦台面产生划痕。

　　后盖的背部纹理采用立体菱形几何切面设计，每个菱形切面的棱边高度差控制在0.4mm，这种设计一方面能增加手掌与后盖的接触摩擦力，日常单手握持刷资讯、拍照片时不容易打滑脱手，另一方面菱形切面的多角度反光能让后盖呈现出更有层次的外观质感，区别于普通光滑平面后盖的单调感。从安装边界来看，后盖与手机中框的配合采用卡扣式结构，内侧边缘均匀分布12处0.5mm高的卡扣凸点，安装时对准中框对应卡槽按压即可卡合固定，配合间隙控制在0.1mm以内，既不会出现晃动松垮的问题，也不会因为过盈量太大导致拆装困难；后盖内侧对应手机无线充电线圈的位置做了平面避让，没有多余的加强筋凸起，避免影响无线充电的效率，同时内侧四个角位置做了0.8mm厚的缓冲胶位，安装时可以粘贴缓冲泡棉，当手机受到边角跌落冲击时，泡棉能吸收大部分冲击力，降低手机内部元器件受震损坏的概率。

　　材质适配方面，这款结构既可以适配硬质PC注塑成型，也可以适配TPU软胶注塑，不同材质下壁厚做对应调整：采用PC材质时整体壁厚控制在1.0mm，保证足够的结构强度同时不会过于厚重；采用TPU软胶材质时壁厚控制在1.2mm，利用软胶的弹性提升抗跌落缓冲性能。设计过程中需要重点关注的是背部菱形纹理的拔模角度，每个菱形切面的拔模角度设置为1.5度，避免注塑脱模时出现纹理拉伤的问题，同时边缘的圆角过渡要均匀，避免出现应力集中的位置，防止长期使用后出现开裂的情况。另外，后盖侧边的挂绳孔位置做了加厚处理，孔位周边壁厚增加到1.5mm，保证挂绳拉扯时不会出现孔位开裂的问题，满足部分用户搭配挂绳使用的需求。
