85毫米外径橡胶行走轮结构设计

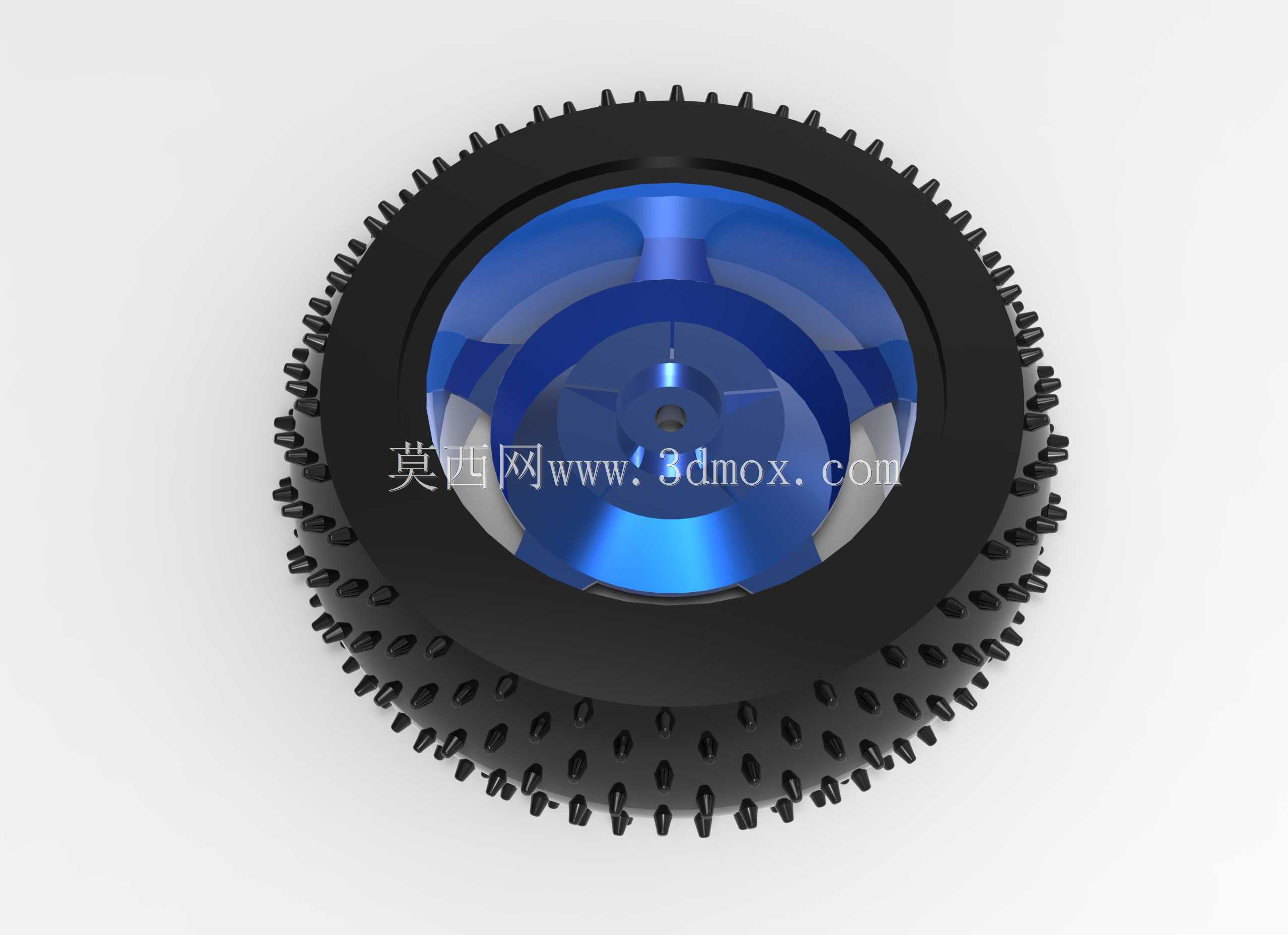

　　在轻型移动设备、小型输送工装、AGV辅助承载单元、家用移动器具以及教学类移动机器人底盘的行走部件选型中，小直径橡胶轮是应用频次极高的基础承载零件，本次设计的85mm外径橡胶轮，正是针对这类中小载荷移动场景开发的行走部件，从结构匹配到尺寸边界都做了针对性的工程考量。先从实际应用场景来看，这类直径85mm的轮子，适配的设备自重通常在15-30kg区间，既可以用于桌面级小型输送线的从动承载滚轮，也可以作为小型服务机器人、巡检小车的行走轮，还能配套在轻型工具车、移动置物架的底部作为支撑行走部件，相比更大直径的轮子，它的安装占用高度更低，能有效压低设备整体重心，提升移动过程中的稳定性，避免小设备因重心过高出现侧翻风险；而相比更小直径的脚轮，它的越障能力更优，面对地面常见的5mm以内的线缆接缝、地砖高差、地毯边缘等障碍，能够平稳通过，不会出现卡滞停走的问题。从产品功能特性来看，这款轮子采用外圈橡胶包覆、内圈硬质轮毂的复合结构，外圈橡胶层设计了密集的点状凸起胎面，这种胎面纹理并非随意设置，一方面是增加轮面与地面的接触摩擦力，在环氧地坪、瓷砖、木质地板、短绒地毯等常见室内地面上都能提供足够的抓地力，避免行走过程中出现打滑空转，尤其是在设备启动、制动的瞬间，橡胶胎面的形变可以吸收部分冲击，减少传动机构的负载冲击；另一方面，点状凸起的纹理能在轮面接触微小杂物时，通过纹理间隙排出颗粒，避免硬物嵌入胎面造成轮面失圆，长期使用也能保持轮面的圆度精度，减少行走过程中的跳动。

　　内圈的硬质轮毂采用中心定位的安装结构，轮毂中心设置了标准的轴孔配合位，周边做了辐射状的加强筋结构，既可以保证轮毂的结构强度，在承受额定径向载荷时不会出现轮毂开裂、形变的问题，又能尽可能降低轮子自身的重量，减少转动惯量，对于采用小型电机直驱的移动设备来说，更低的转动惯量意味着电机启动、制动的响应速度更快，控制精度更高，也能降低电机的功耗。在设计思路上，这款轮子的结构做了分层的功能区分，橡胶外圈与硬质轮毂之间采用过盈配合加卡槽定位的连接方式，不需要额外的粘接剂就能保证两者在转动过程中不会出现相对滑移，即使在频繁正反转的使用场景下，橡胶层也不会与轮毂脱开；轮毂的安装端面做了同轴度的限位台阶，安装时可以直接与支架的轴承位贴合定位，不需要反复调整同轴度，能有效降低装配的难度，减少装配后轮子转动偏心的问题。胎面的橡胶材质选用中等硬度的耐磨橡胶，邵氏硬度控制在65-70A区间，这个硬度区间的橡胶既不会因为过软导致承载后形变量过大，增大滚动阻力，也不会因为过硬导致减震效果差，行走时噪音过大，在室内硬质地面行走时，滚动噪音可以控制在40分贝以内，不会对使用环境造成噪音干扰。

　　从外形尺寸与安装边界来看，这款轮子的外径严格控制在85mm，轮体厚度为30mm，这个厚度尺寸既保证了轮面与地面有足够的接触面积，降低单位面积的接地压力，避免在软质地面上留下压痕，又不会因为轮宽过大导致转向阻力增加；轮毂的中心安装孔位按照常规的小型轮轴标准设计，适配常见的6mm、8mm直径的轮轴，安装时只需要在轴端加装卡簧或者顶丝就能完成轴向固定，安装位的总突出高度不超过轮体厚度的1/3，配套安装支架时，支架的内侧间隙只需要预留32mm的宽度就能完成装配，不需要额外预留过多的安装空间，对于空间紧凑的小型设备来说，这种紧凑的安装尺寸能给其他结构件留出更多的设计空间。

　　另外，轮体的径向跳动公差控制在0.2mm以内，端面跳动控制在0.15mm以内，这种精度等级对于普通的移动行走场景完全足够，即使是用于需要较高行走定位精度的小型巡检机器人，也能保证行走过程中的里程计统计误差在允许范围内，不会因为轮体跳动过大导致定位偏差。在实际选型匹配时，需要注意单轮的额定承载能力，这款轮子单轮额定静载荷为10kg，动载荷为8kg，四轮配套的设备总重建议不超过30kg，避免长期过载导致橡胶层过早疲劳开裂，或者轮毂出现形变；如果是用于有一定坡度的使用场景，还需要配合带刹车的轮轴支架，保证设备停驻时不会出现滑移。轮体的橡胶层耐常见的室内油污、普通洗涤剂，日常使用中沾染污渍后可以直接擦拭清洁，不会出现橡胶被腐蚀老化的问题，正常室内使用场景下的使用寿命可以达到3000小时以上，不需要频繁更换维护。
