MSQB50A齿轮齿条式气动旋转摆台

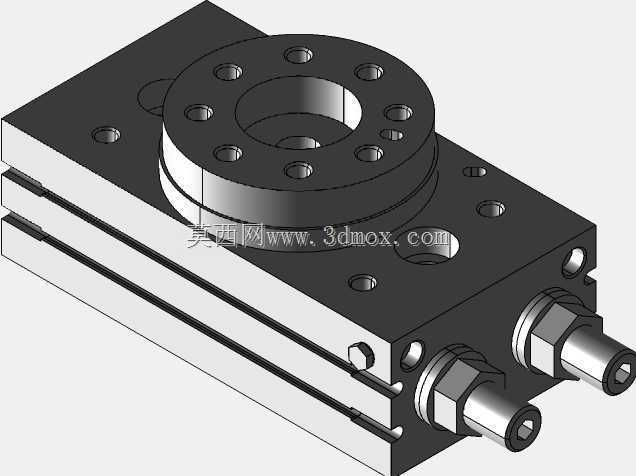

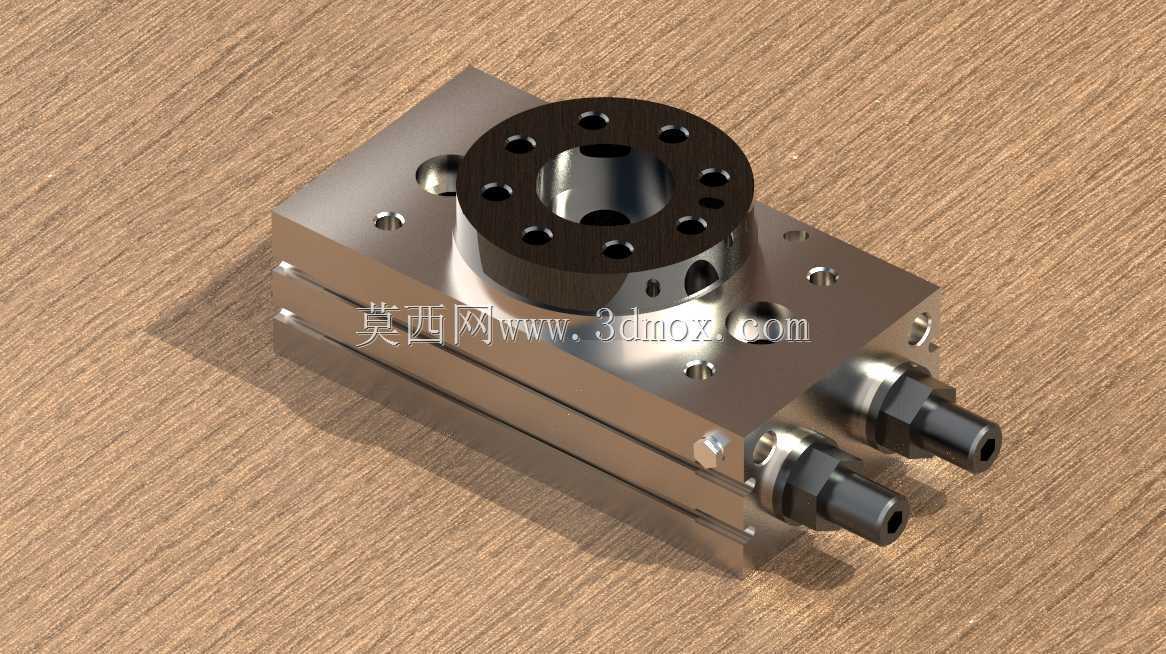

　　在自动化产线的工位布局里，这类齿轮齿条式气动旋转摆台常被布置在装配工位、检测工位与翻转工位之间，承担工件的角度转位、姿态切换和短节拍回转动作。不同于自由旋转的电机轴，它的输出端是一块带多孔位的法兰转盘，转盘上方可以直接固定夹爪、真空吸具、小型工装或待加工工件；压缩空气从侧向两个快换接头进入后，内部直线气缸推动齿条往复运动，齿条再啮合输出轴上的齿轮，把直线推力转换成限定角度内的回转运动。

　　从实际选型角度看，这类摆台的核心价值不是连续高速旋转，而是在0°、90°、180°等固定工位之间提供稳定、可重复的角向定位。MSQB50A规格对应的是50mm缸径级别的回转平台，底座采用矩形板式结构，底面和侧面预留安装孔，转盘端面布置中心孔、螺纹孔与定位销孔，便于夹具基准与回转中心重合。设计三维结构时，需要先锁定输出法兰的节圆、孔径和孔深，再核对底座长宽、总高以及两侧气口的伸出长度，避免摆台装入设备后与输送带、挡停机构或周边钣金发生干涉。

　　结构上，齿条布置在缸体内部，齿轮位于转盘下方，金属本体承担主要支撑。侧向两个接头分别对应正反转气路，换向阀切换气压后，活塞带动齿条移动，齿轮随之转过设定角度。两端通常设置液压缓冲或限位调节结构，用来吸收转盘到位时的惯性冲击；若负载惯量较大，还应在外部设置硬限位、缓冲器或减速控制回路，不能只依赖气缸本身吸收全部冲击。对于需要精确角度的场合，转盘端面的销孔可与夹具定位销配合，底座则通过螺钉固定在安装板上，使回转轴线与设备基准保持垂直。

　　建模时应重点表达三层关系：第一层是外部安装边界，包括底座轮廓、安装孔位、转盘直径、台面高度和接头方向；第二层是运动配合关系，齿条与齿轮的啮合中心距、活塞导向、输出轴支承和端盖密封都要留足装配间隙；第三层是工装接口，转盘上的螺纹孔不能只按外观阵列处理，应结合实际夹具连接方式校核孔位受力。若把夹爪直接装在转盘上，还要连同气管、传感器线和随动工件一起做包络检查，因为旋转过程中最容易出现的问题不是静态干涉，而是线缆拉扯、接头碰边和工件越过安全空间。

　　在3C装配、包装分拣、小型零件加工和检测设备中，这类摆台常用于把水平来料翻转到竖直方向，把工件在两个加工位之间轮换，或者让多工位夹具按固定角度步进。它适合节拍明确、转角有限、负载偏中小的场景；若需要任意角度停止、多圈连续旋转或高精度伺服跟随，则应改用电动转台。气动方案的优势在于结构紧凑、接口简单、维护方便，配合标准电磁阀和磁性开关即可完成自动循环。

　　安装边界方面，底座下方应保留平整支撑面，螺钉压紧点不能悬空；侧向气口需要留出插拔接头和气管弯曲半径，转盘上方负载的重心应尽量靠近回转中心。偏心负载会产生附加弯矩，长期冲击下会加快轴套和齿轮磨损，因此夹具设计宜矮不宜高，重件应靠近台面固定。调试时先低压慢动作确认转向与缓冲位置，再逐步提高到工作压力；到位信号由磁性开关或外部传感器确认，不能仅凭通气时间判断转盘是否到位。

　　整体来看，该模型适合作为自动化设备中的标准回转执行机构来使用，结构表达应服务于安装、干涉检查和动作验证。工程人员在套用此类摆台时，最需要关注的是转角范围、负载惯量、法兰接口、缓冲能力和周边空间，而不是单纯比较外形大小。把这些边界在三维布局阶段提前确认，后续装配和现场调试会减少很多返工。
